ton relevé montre un problème

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• catfish56
• Special Cool utilisateur

• #17
• Publié par
  catfish56 le 18 Déc 2018, 08:01

Pas eu vraiment le temps dernièrement. Je m’y mets un de ces soirs. J’ai commandé 2 autres transo (vu que j’ai soudé les 1ers🙄
Mais mon ampli vient de me lâcher, ce qui est plus embêtant...
Je vous tiendrai au jus
Merci

Flying Pils
Gretsch 6121
Fx Dr B

• oldamp
• Vintage Méga utilisateur

• #18
• Publié par
  oldamp le 19 Déc 2018, 16:14

Il me semble que la résistance variable doit être réglée de telle façon que la tension sur le collecteur de Q2 soit environ la moitié de la tension d'alim, donc autour des 5-6 V.... A vérifier.

• catfish56
• Special Cool utilisateur

• #19
• Publié par
  catfish56 le 15 Janv 2019, 13:34

Bon alors ... les basiques
j'enlevais les soudures pas nickel quand idée lumineuse je vérifie la valeur des résistances et constate que 2 d'entre elles sont à l'envers!!!
Bon je vais remonter le tout, en espérant ue ça ne soit que ça

Flying Pils
Gretsch 6121
Fx Dr B

• catfish56
• Special Cool utilisateur

• #20
• Publié par
  catfish56 le 15 Janv 2019, 13:53

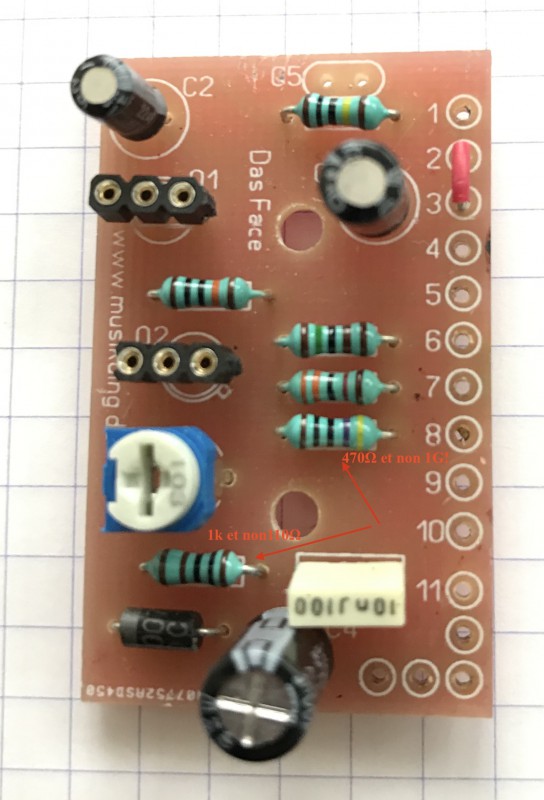

résistances

Flying Pils
Gretsch 6121
Fx Dr B

• oldamp
• Vintage Méga utilisateur

• #21
• Publié par
  oldamp le 16 Janv 2019, 10:09

Et alors ? Ça marche ?

• catfish56
• Special Cool utilisateur

• #22
• Publié par
  catfish56 le 16 Janv 2019, 11:17

oldamp a écrit :

Et alors ? Ça marche ?

Comme tu y vas!
J’essaye de remonter tout ça cet aprem...

Flying Pils
Gretsch 6121
Fx Dr B

• catfish56
• Special Cool utilisateur

• #23
• Publié par
  catfish56 le 16 Janv 2019, 21:27

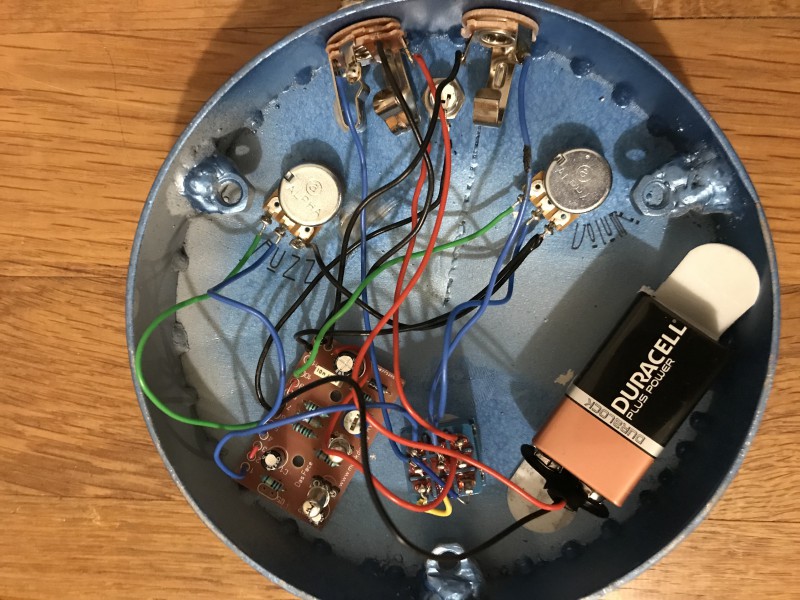

Bon alors:
ça marche...un peu!
Résistances réorientées (je pense) soudures, la diode qui touche le jack
En by pass nickel, j’enclenche et énorme perte de gain. Potard vol et fuzz + guitare à fond, je dois pousser l’ampli quasi au max pour que ça envoie (fender blues junior)

Fuzz essai 2

Reste à régler le trim pot ?

Flying Pils
Gretsch 6121
