Photos de vos pédales DIY

rien ne t arrete maintenant
bravo pour ces belles pedales

C'est depuis que j'ai découvert la pouissante de l'output sans ground.
J'ai gagné 50% de temps sur mes builds

Haha provocateur

Alors là il va falloir du texte

Je reconnais des pédales boss, du midi... On veut des infos !!

Mais elles ont au moins 5 ans ces photos, j'ai l'impression, je les ai déjà vu, ici même!!
En effet, c'est du Boss "relocalisé", avec du bon gros poussoir industriel "kitienbien" pour footswitch!

Bonsoir Messieurs

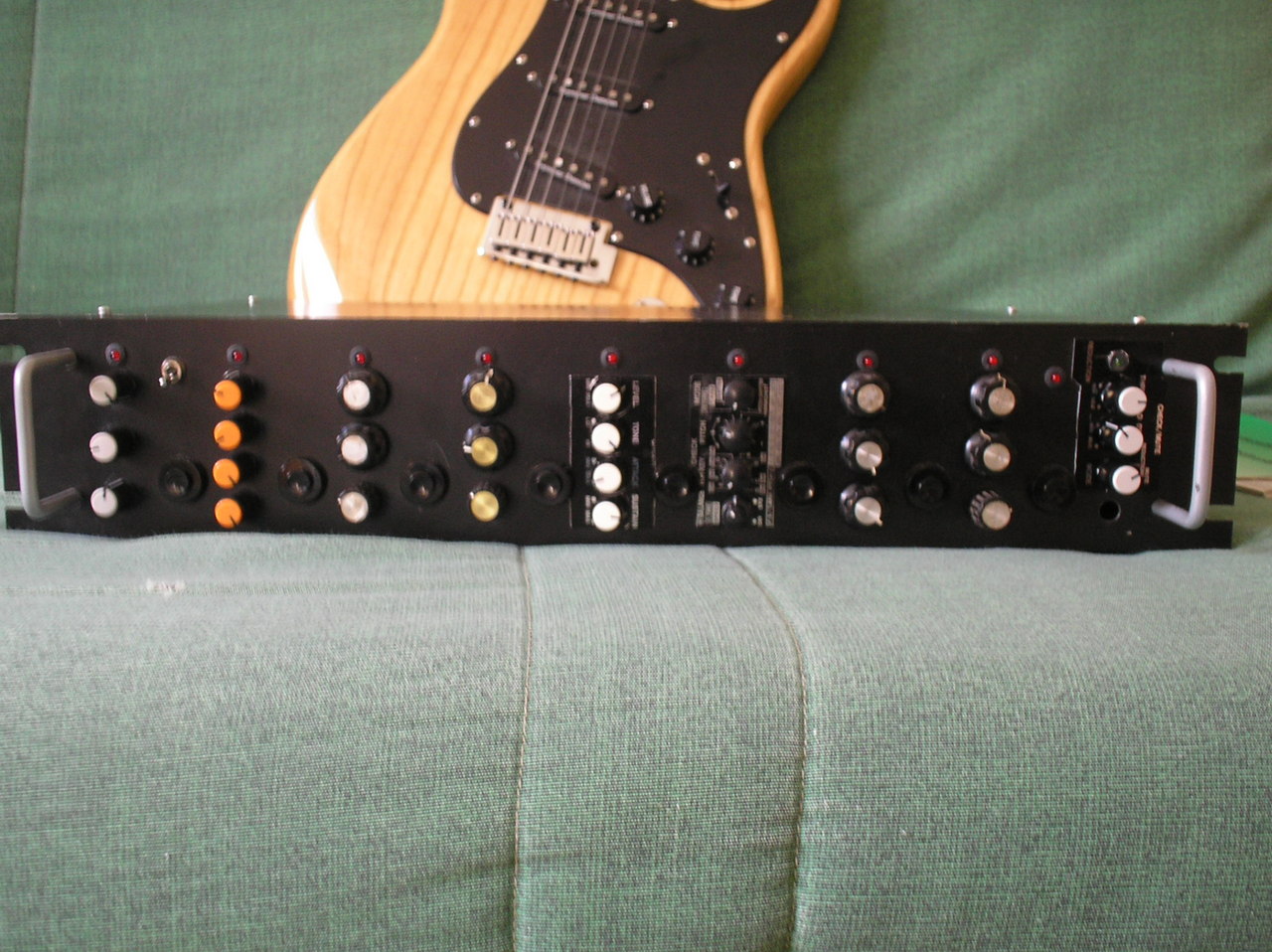

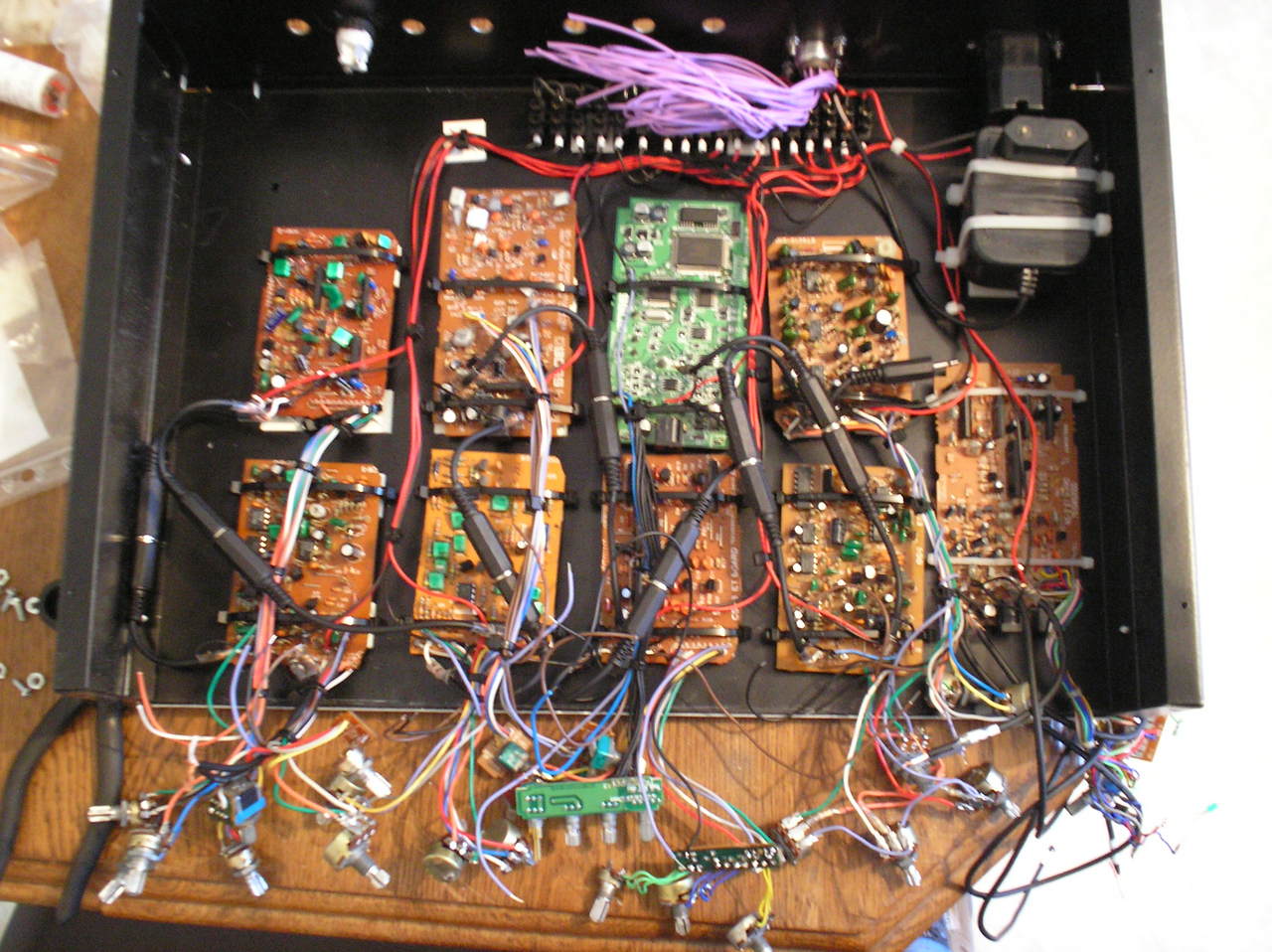

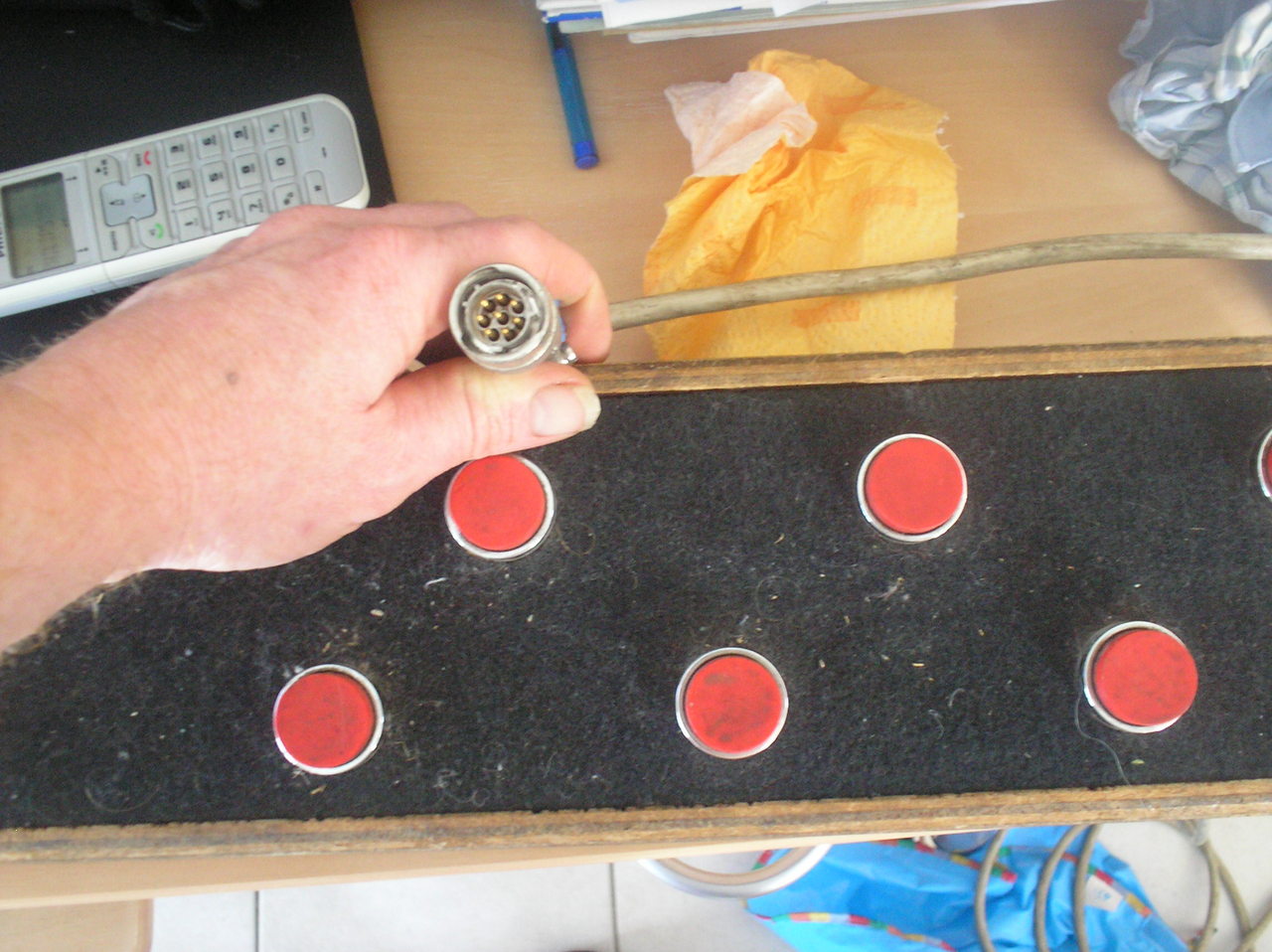

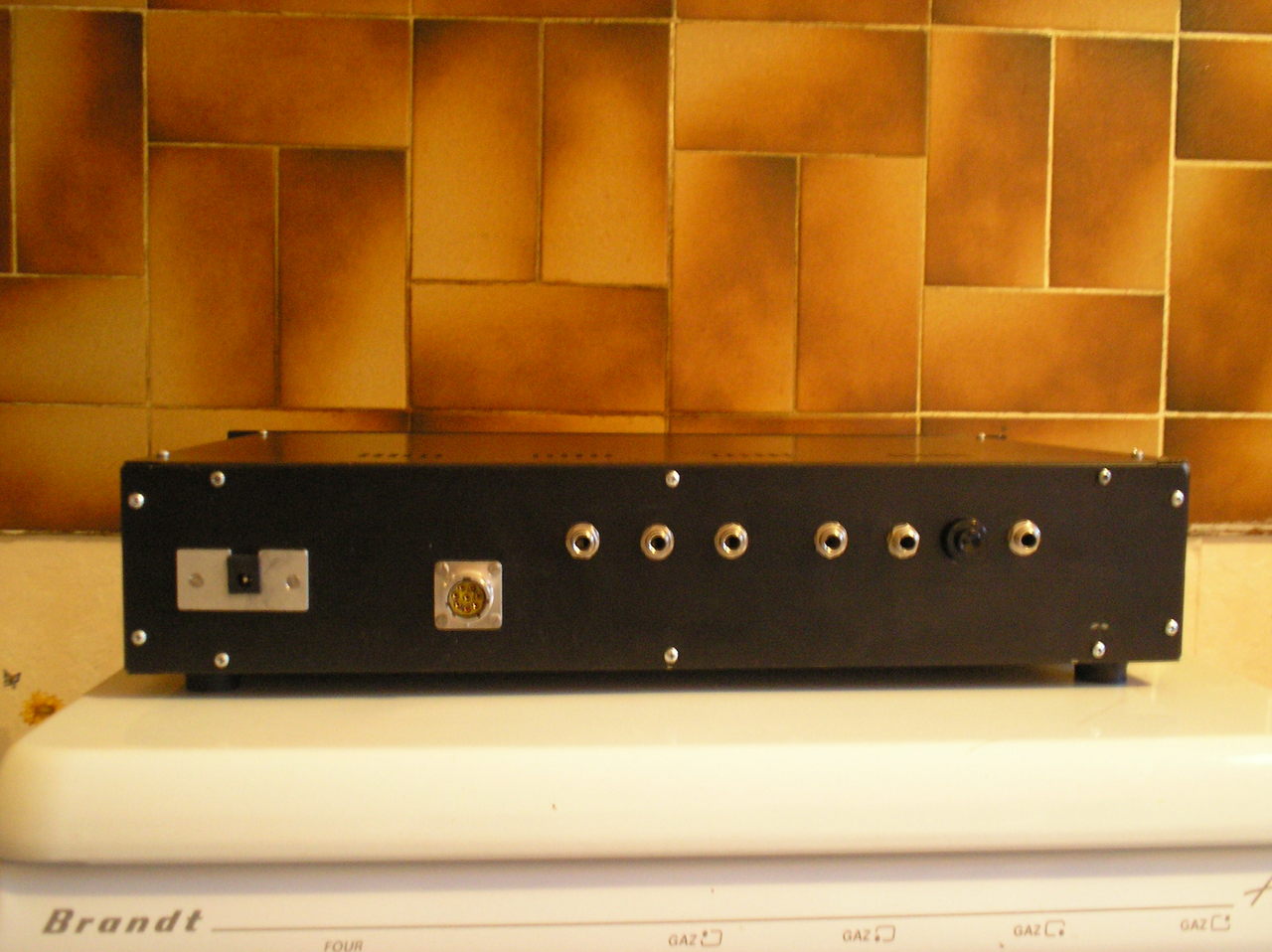

Petite explication:me faisant disputer par le sonorisateur de mes paf!!! grgrgrgrggr!!! etc de connectionx peut fiable ,7 h 00 rentré de concert ,je déssine en 94 mon rack Boss et j'utilise le connecteur Burndy pour on / off chaque pédales ,là nous sommes en 2016, et je continu à utiliser ce rack entrant dans un ME 50 reverb echos et onduleurs

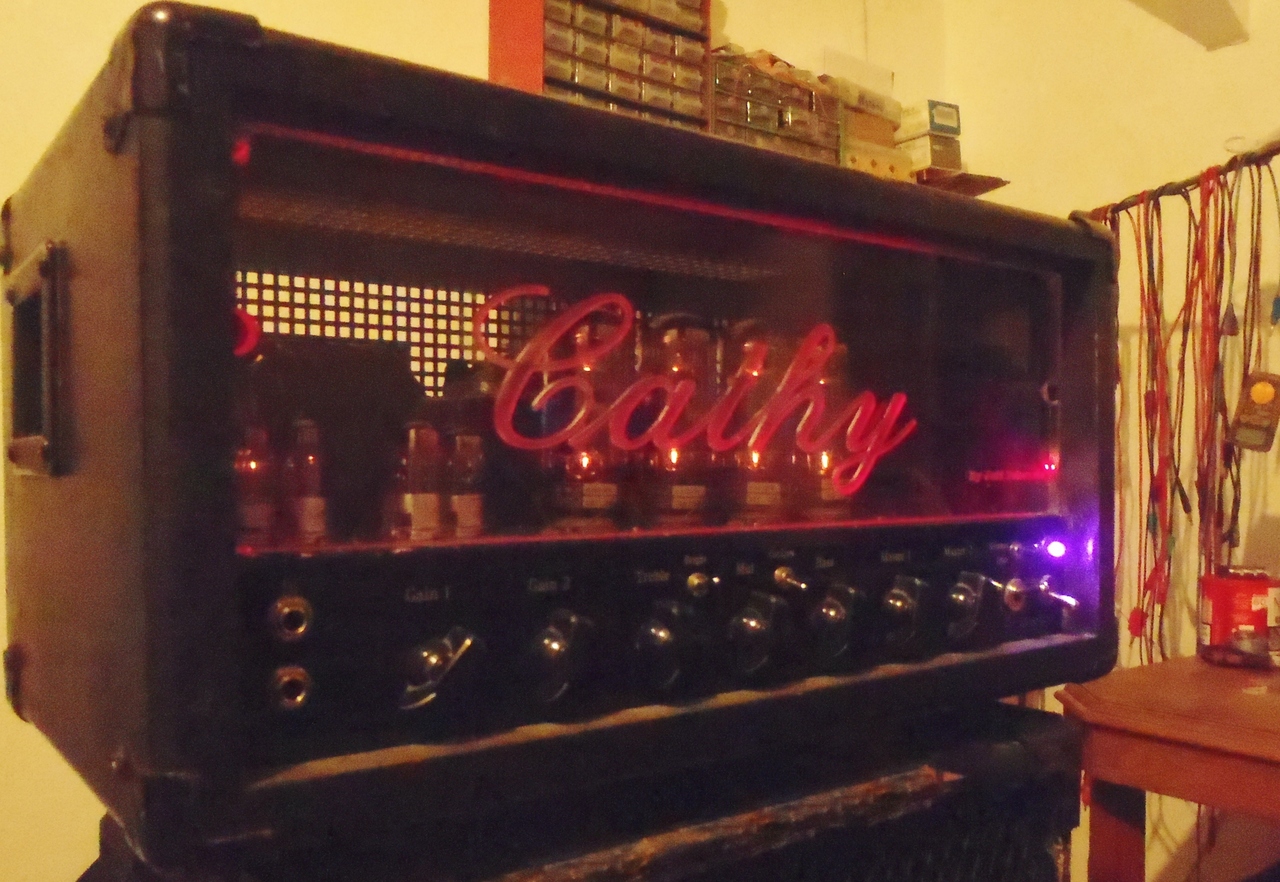

En suite je joins tous ca sur ma tète Cathy stéréo 2 x 40 Watts ,oui je lui est un peut baissée sa puissance ,voilà ,mais refaire le 2 x 70 ,pas de souci !! un son pure clean ,jusqu'à saturer au 3/4

Toujours aussi belle cette tete

Baptême du feu passé avec succès elle reste sur le PB
Elle offre plus de possibilité que la plexidrive et pas de J201 souvent foireux à biaser, n'hésitez pas si vous voulez vous monter une plexi-like, elle a tout bon

Par contre je pense remettre la crunchbox à la place de la Mercury, autant cette dernière sonne super à la maison, autant en situation groupe elle a du mal à percer, dommage

Houlala, je viens d'aller faire un tour sur le blog de Benoit31 (codaeffects) et sur je suis littéralement "sur le cul" concernant le tremolo qu'est en train de développer Benoit!
Dès que t'as des PCB, je suis preneur!!
et moi, il me reste du chemin...

Merci !
Oui, ça fait un bout de temps que je me prends la tête sur celui là !
Là j'attend le PCB final (6ème révision du truc quand même !), et d'autres choses avant de lancer un kickstarter ou autre pour pouvoir proposer des kits et PCB

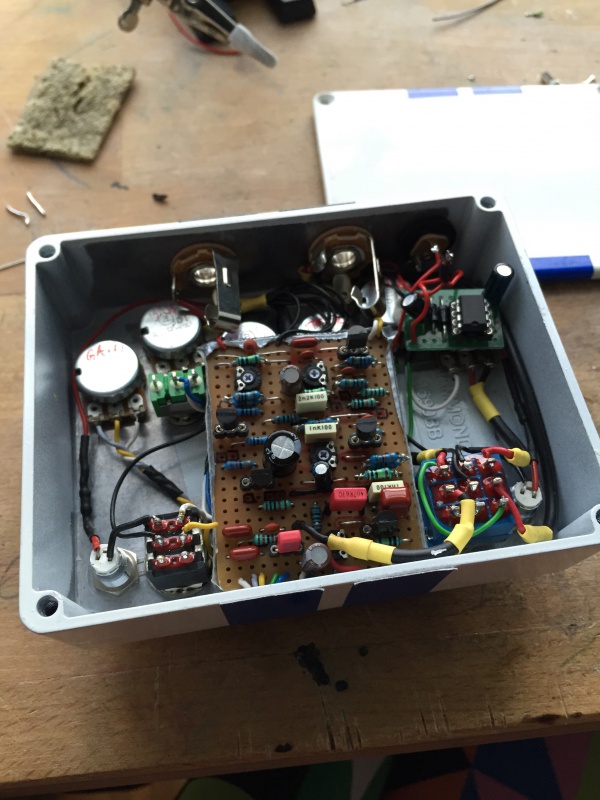

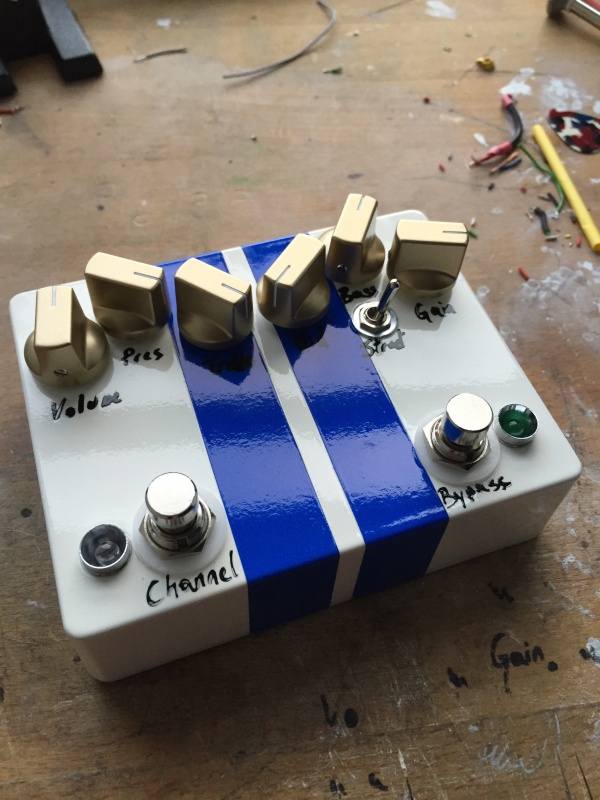

La petite dernière Disto Racing

C'est le schéma de la Goosoniqueworx 7th Heaven
De la bombe cette Disto



Bon le câblage est encore un peu bordélique car je vais virer la charge pump qui me fait des sifflements (le 7660s )

Du coup je l'alimente directement avec un transfo 18v

Jolie
J'avais hésité à la monter celle-là puis j'étais parti sur la Diefet que je n'ai jamais mise en boite, pas emballé

Tu vois vraiment un intérêt à l'alimenter en 18v plutôt que 9v ?

si ça peut t'aider à réduire les sifflements en 18V
"Mark's charge pump fried one of my ICL7660S's so I just used the standard one. the 100uf filter cap on the charge also caused mine to whine/squeal so I removed it and it's good to go"

Également intéressant à lire
i believe that what you're getting isn't your fault.i think that this mod "9v either 18v" can't work well with this effect. my English are not too good to explain that but i'll try. if you follow the 18v wire on the layout, there is a 100r that provides voltage for the first trimmer witch biases q4.from that 100r, there is an other one 100r provides less voltage to the next 2 trimmers that bias q2 and q3. and finally from the 2nd 100r an other one provides much less voltage to q1. all this "100r chain" has a different affect in voltage drooping between 9v or 18v, and that means (to me) that this difference, could also affect the biasing.
i could be wrong cause i'm not an expert, but i guess that if you bias your fets while providing 18v in the circuit, it will work just fine. and if then turn it to 9v it won't work correct again.
i know Miro said a few comments above that this won't mess the biasing, but i j u s t feel that this would work only if ALL fets get the same 18v/9v without those 100r

Merci Denis

Ben justement j'ai utilisé le schéma de charge pump de JohnK
Mais je pense que les sifflements viennent du 7660S
J'ai eu le même problème avec la Catalinbread DLS MKIII
J'ai remplacé par un LT1054 et nickel
Mais je ne sais pas si dans le schéma de JohnK je peux mettre un LT1054

Sinon oui c'est clairement mieux en 18v énorme sustain comparé à du 9v

Je viens de voir ton com du 12 mai
Je crois que les 2 sont interchangeables, regarde les datasheet pour en être sur
Apparemment un buffer en sortie est aussi fortement recommandé sur cette pédale.
