Photos de vos pédales DIY

• Boba7
• Custom Total utilisateur

• #1215
• Publié par
  Boba7 le 02 Fév 2017, 15:48

Denis13 > La Pale Horse est hallucinante. Le seul truc c'est que si tous les potards sont à fond (ok, ça n'arrive jamais), elle se met à hurler. Mais un simple buffer en amont (buffer de klon dans mon cas) permet d'éviter ça. Peut-être que je lui intègerai un buffer en entrée, j'ai la place dans le boîtier, ça me fera toujours une pédale avec buffer en plus.

• geogeo68
• Vintage Total utilisateur

• #1216
• Publié par
  geogeo68 le 02 Fév 2017, 18:58

Ouais chouette les gars

Pinaise clair! Le delay y fait peur Boba
T'as du transpirer pour caser le dernier board

La pale horse à l'air top
Ta description donne envie d'allonger la to do list

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• Boba7
• Custom Total utilisateur

• #1217
• Publié par
  Boba7 le 03 Fév 2017, 09:14

geogeo > En fait j'ai commencé par le bas, footswitches et toggle, tap jack, tap tempo board et relay bypass, les deux leds, et ensuite j'ai mis le circuit principal, avec des câbles partant vers le tone switch et le toggle pour l'option slam switch. Ensuite restait à mettre le circuit principal, les jacks in, out, dc et le tone switch. Et voilà !

La Pale Horse vaut carrément le coup, foncez. Et si vous ne voulez pas vous embêter avec le potard étrange de clipping, faites un switch 3 positions comme moi !

• Denis13
• Vintage Méga utilisateur

• #1218
• Publié par
  Denis13 le 05 Fév 2017, 21:13

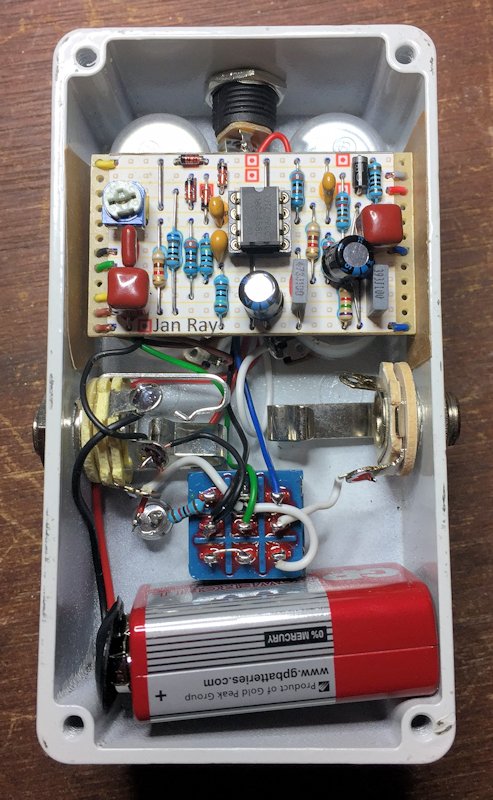

J'ai rallumé le fer aujourd'hui pour une énième Jan Ray...




Les prochaines sur la liste : Wampler sovereign, Seventheaven et Barber dirty bomb
Ce sera surement la Barber en 1er

• Chopine Boy
• Custom Total utilisateur

• #1219
• Publié par
  Chopine Boy le 07 Fév 2017, 19:09

Merci pour vos chouettes photos

Ça donne vraiment envie !

Question de noob : sur ne nombreux montages, seul le tip du jack de sortie semble relié à quelque chose… ça m'intrigue…

• Denis13
• Vintage Méga utilisateur

• #1220
• Publié par
  Denis13 le 07 Fév 2017, 20:19

Pipirose c'est pour toi

• geogeo68
• Vintage Total utilisateur

• #1221
• Publié par
  geogeo68 le 08 Fév 2017, 00:12

"On demande le petit PiPiRoSe à l'accueil..."

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• PiPiRoSe
• Vintage Cool utilisateur

• #1222
• Publié par
  PiPiRoSe le 08 Fév 2017, 07:30

mdr les gars effectivement attention pipirose surveille de prés

le jack de sortie na pas besoin d être relier a la masse si ya boitier conducteur car relié par 'défaut" déjà donc si on vient mettre ce petit fils on viens faire une boucle de masse .
voila c'est très simple

I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• geogeo68
• Vintage Total utilisateur

• #1223
• Publié par
  geogeo68 le 08 Fév 2017, 09:16

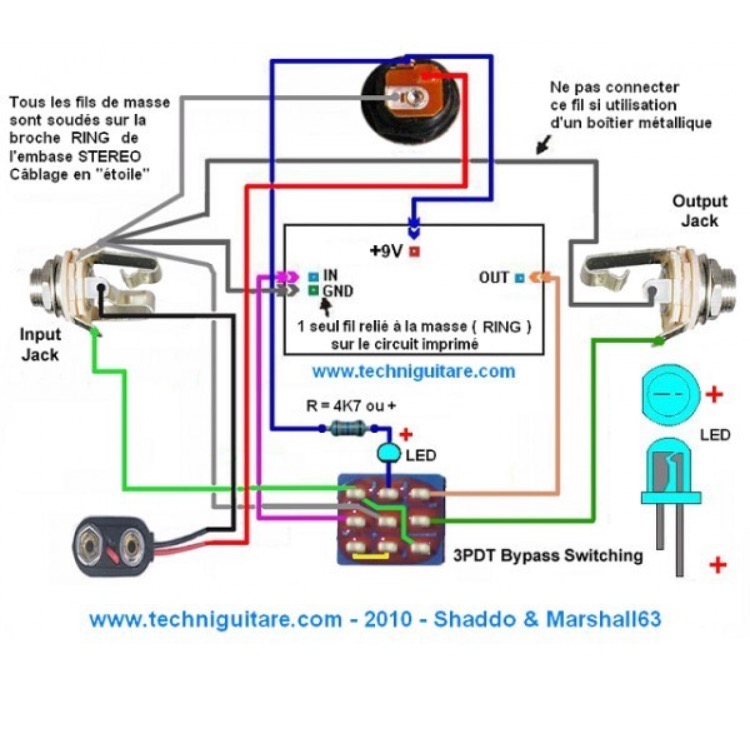

Voilà et le petit schéma qui va bien avec

Câblage effet

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• Chopine Boy
• Custom Total utilisateur

• #1224
• Publié par
  Chopine Boy le 08 Fév 2017, 13:24

Merci pour vos infos, tout cela est très instructif et formateur.

Du coup je vais rouvrir mon montage du "Hard One" de chez Musikding… La masse du out est reliée au circuit, c'est peut-être pour cela que j'ai un bruit parasite d'enfer (ou sans doute parce que c'est mon premier diy et la règle dit qu'il ne fonctionne jamais)

• PiPiRoSe
• Vintage Cool utilisateur

• #1225
• Publié par
  PiPiRoSe le 08 Fév 2017, 14:20

les 2 mon capitaine
si besoin poste une photo de ton montage et on te donnera des conseils si amélioration possible il y a

I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• geogeo68
• Vintage Total utilisateur

• #1226
• Publié par
  geogeo68 le 08 Fév 2017, 15:11

Attention avec la SHO si tu as du bruit quand tu trifouilles
Le potard c'est normal

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• Chopine Boy
• Custom Total utilisateur

• #1227
• Publié par
  Chopine Boy le 09 Fév 2017, 12:12

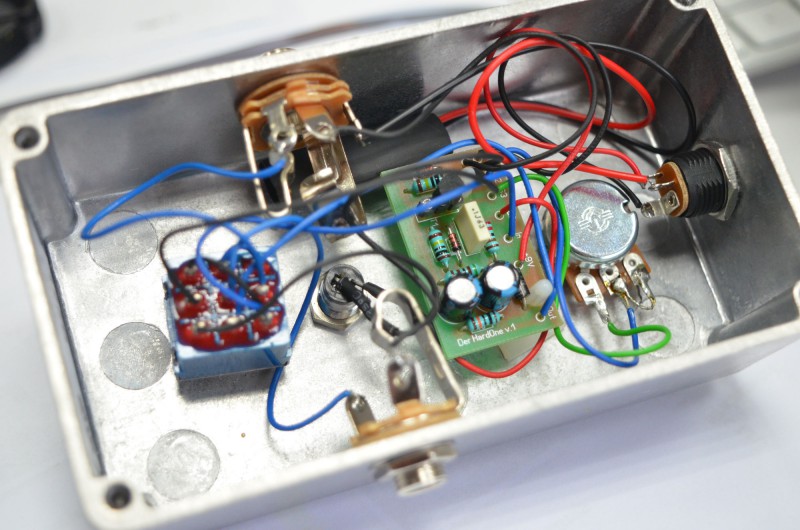

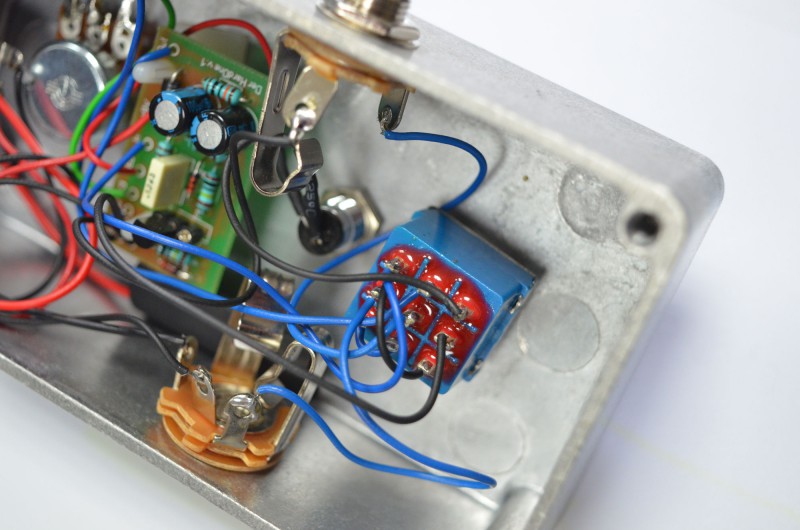

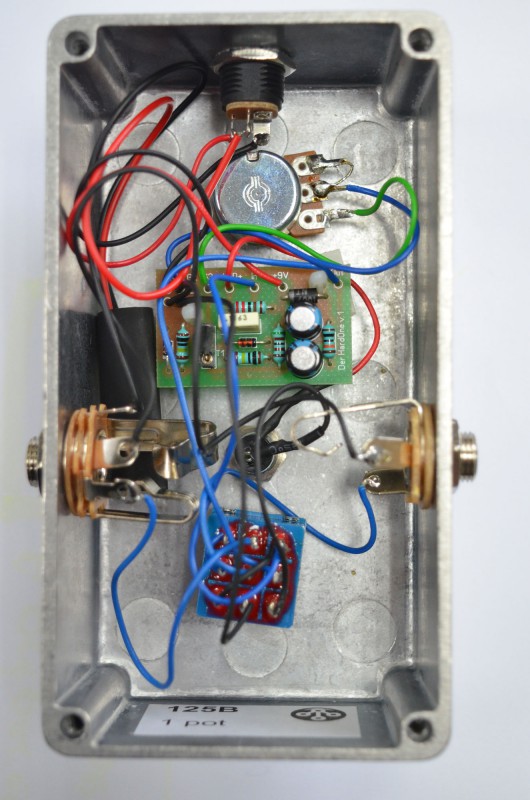

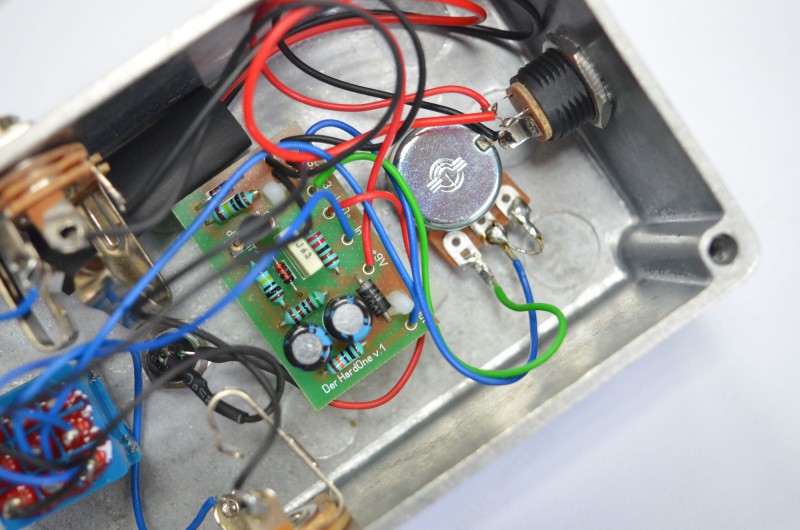

Le bruit arrive sitôt la pédale enclenchée, tourner le potard ne fait qu'aggraver le phénomène…

Désolé pour le fouillis de fils…

Merci pour votre aide !

• Denis13
• Vintage Méga utilisateur

• #1228
• Publié par
  Denis13 le 10 Fév 2017, 17:48

Commence déjà par réduir la longueur de tes fils parce que là franchement

• PiPiRoSe
• Vintage Cool utilisateur

• #1229
• Publié par
  PiPiRoSe le 10 Fév 2017, 17:56

+1
profite en pour reprendre les soudures qui sont pas belles style la soudure sur ton output est surement mauvaise .
a ton fer

I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• jack_vester
• Custom Cool utilisateur

• #1230
• Publié par
  jack_vester le 13 Fév 2017, 01:55

Nouvelle réalisation, une alim 9V à 8 sorties isolées 1500mA:





Et pour répondre à celui qui m'avait demandé le schéma il y a maintenant quelques temps, le voici:

Schéma de principe:


Et layout "trolaklass" au crayon à papier, j'ai juste oublié de représenter un 100µF soudé directement sur chaque prise de sortie, après les diodes:


Le LM317 est monté "isolé" par feuille de mylar et petite rondelle isolante en plastique, car le "radiateur" est connecté avec V-Out.

Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
