Photos de vos pédales DIY

si ton pot ne sait pas ce qu il a commencé on est bien ...


http://tagboardeffects.blogspo(...).html

a vérifier ^^

Merci Pipirose,

Il y a quelques similitudes en effet mais certains composants que je vois sur la Kalamazoo ne figurent pas sur le montage (notamment la diode et le condensateur sur la rangée du haut) et puis les coupures du circuit ne se font pas aux mêmes endroits non plus ? Il y en a 11 contre 13 pour la kalamazoo.

Ça n'est ni une Timmy ni une lovepedal Kalamazoo

Autant chercher une aiguille dans une botte de foin

Il y a tellement d'overdrives basés sur le mêmes types de schémas

Tu ferais mieux de repartir à zéro avec un schéma que tu auras choisi

Là il y en a pour 2€ de composants donc soit tu balances soit tu peux en récupérer éventuellement

Edit:

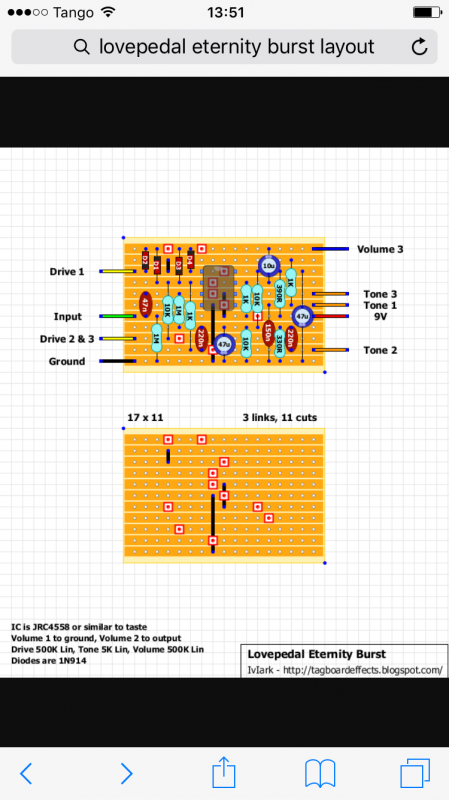

Bon t'as d'la moule je t'ai retrouvé le bon schéma

C'est une lovepedal Eternity Burst
Mais ce schéma est l'ancienne version car il a été révisé depuis

surtout ne rien jetter ...
attends que ton pot en fasse une autre pour récupérer les potar
geogeo68 bravo pour le reverse engineering

Cool merci...

J'avais pensé à l'éternité burst mais le schéma ne correspondait pas exactement...forcément puisque c'est une nouvelle version.

Cela dit est-ce que cette version est fonctionnelle ?

Edit
Le kit est complet y'a les potards et les jacks...faut que je dégote un boîtier.

Oui je pense que le circuit est correct
En général les révisions sont surtout pour réduire la taille des circuits ou parfois certaines valeurs de composants

Merci pour tout !!!! Je vais tester ça et je vous tiens au jus.

Ça j'ai terminé le montage.
Un rapide test pour s'assurer que tout fonctionne dans la foulée...C'est dans la veine des TS

Reste plus qu'à trouver un boîtier et ça va rouler.

Hello, je reçois dans peu de temps mon premier kit "débutant" Musikding, on va bien voir si j'arrive au bout du petit booster que j'ai acheté avec

Je reviens pour une review de la eternity burst.

Petit bémol : Alors c'est pas vraiment une od transparente...elle attaque fort d'entrée de jeu avec des humbuckers on a déjà un gros crunch à 9 heures. A 12h ça envoie beaucoup plus et après peu de changement dans la structure du gain.


Par contre elle est catégorisée TS mais moi je la trouve très plexi like...On a pas ce côté médium prononcé...Bref moi ça m'arrange...

Conclusion :
Contre un gain pas vraiment progressif c'est tout ou rien
Pour : tonalité bien étagée

Après je pense qu'il y a moyen de Tweeter le gain....je vais me renseigner là dessus.

Essaye avec un potard logarithmique plutôt qu'un linéaire
Si tu as ça sous la main

Je vais en commander, il ne me reste que des linéaires à la maison.

>Et hop, une Mad Prof Fire red fuzz!
Ca sonne, très polyvalent comme fuzz!



Et puis rien à voir avec des pédales, mais c'est DIY!

Modif d'un Orange Rocker 30 pour l'ajout d'une boucle d'effet DumbleAtor (et j'en ai chié, vous pouvez me croire, Buzz, Pop, toute la clique des pbm les uns après les autres!)

des adeptes de benoît ici : http://www.freestompboxes.org/(...)28119

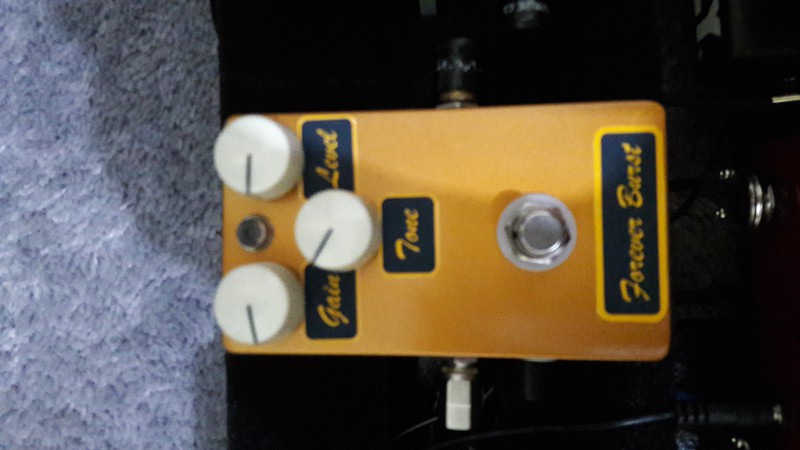

Et hop mon eternity burst rebaptisée Forever Burst pour la peine.



Le boîtier provient d'une caline en rade recyclée.
