Photos de vos pédales DIY

pour les amoureux du mxr micro amp
ya une version modifié sympa dans la majik box rocket fuel
si besoin je post ici le schéma

@Denis : En parlant de ces mini amps transos, est ce que tu en connais de simples/sympas, basés sur le meme principe, mais avec un peu plus de watts (disons 15 à 40) ?

ça fait un moment que j'ai dans l'idée de me faire une "petite boite" dans le genre qui peut bien dépanner et facile à transporter. Mais je voudrais quelques watts quand meme.

Va fouiller chez techniguitare, il me semble qu'il y a 2 projets d'amplis transo 10w dans leur forum

Ca m'intrigue oui !

voila mon schema sur le photobucket d un ami ca vas plus vite ^^


j avais notée les valeur exacte (résistance de précision) mais evidement on peux arrondir
enjoy

la partie tube screamer est juste extraordinaire ya le reste pour les curieux et les vilains

ah oui c'est de la modif très légère ahah !

c'est quand la base est bonne

On dirait du Boba7

C'est beau et ça m'intéresse vivement en tout cas.


https://aionelectronics.com/bu(...)ct=52

Hello je viens de finir un simulateur acoustique de chez TH custom effect vendu sur Musikding...la pédale a eu du mal à fonctionner, beaucoup de buzz mais quand même un son qui a fait le boulot...mais maintenant plus aucun son ne sort du bestiau. J'ai vérifié le routage des jacks tout me semble normal...

Une idée du problème ?

Je vous mets des photos quand je peux

Je joue de plus en plus mon ruby amp et je l'aime de plus en plus
Vraiment un super crunch et je lui découvre finalement du clean, il réagit très bien au potard de volume de la guitare.
Et niveau volume sonore je trouve que c'est nickel, pile poil ce qu'il faut pour jouer tout tranquilou ou se faire un minimum plaisir en appart quand on peut pousser.
Je pense vraiment l'adopter en ampli principal quand je me retrouverai en appart

rocknrott envoie les photos haute résolution des 2 côtés du circuit, là comme ça on ne peut rien faire.
D'ailleurs ça m'intéresse ce simulateur acoustique je vais surement me laisser tenter

Oui oui il faut que je trouve un moment pour le faire...dur dur en ce moment avec ces semaines chargées de boulot pfff

Tiens tant que tu es là est-ce que le pcb entre dans un boitier 1590B ?

Oui oui largement !!!

Kit commandé

Je continue sur le Ruby
Ce petit ampli est tellement génial que j'ai cherché un peu à voir comment encore l'améliorer.
Beaucoup d'infos intéressantes ici : http://www.electrosmash.com/ru(...)lysis
Après lecture j'ai mis sur socket le condo d'entrée (C1). D'origine il est à 47nf j'ai essayé pas mal de valeurs pour finir sur 22nf : un peu plus de tranchant comme j'aime. 100n ce serait parfait avec une basse.
Après je me suis intéressé au Noisy Cricket du même site : http://www.electrosmash.com/no(...)lysis
On voit ici qu'un potard de tone est ajouté. J'ai pas été convaincu donc je l'ai retiré
Ensuite y'a le switch grit qui ajoute un poil de gain en mettant un condo de 100n entre les pin 5 et 7 du LM. ça c'est pas mal, c'est pas l'avalanche de gain non plus mais la petite différence qui ajoute un petit plus - retenu
Et puis j'ai ajouté une bright cap de 1n entre les pin 2 et 3 du potard de volume, le son devenait un peu carton sinon en baissant le vol.

Clairement cet ampli va devenir mon ampli d'appart, le vox restera à la cave pour les repets. Il réagit super bien au volume de la gratte ce qui fait qu'on a quand-même finalement une palette de clean intéressante. Et le crunch est une vrai merveille, incroyable ce qu'on peut sortir d'un petit circuit comme ça. Dans mon 1x10 en G10 vintage c'est parfait.
Le seul défaut que je peux lui trouver, c'est que le gain et le volume sont trop interactifs. En gros en baissant le volume le gain diminue, donc pour du crunch à faible volume c'est pédale, mais il les prend à merveille.

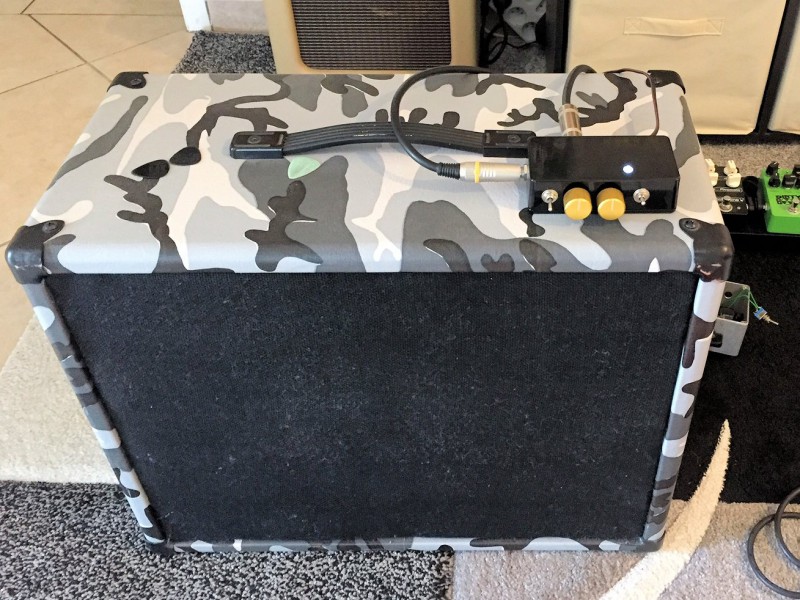

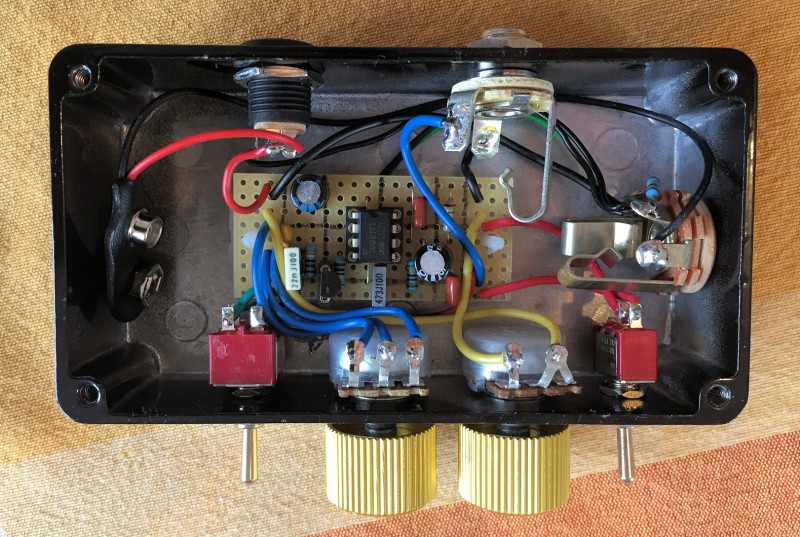

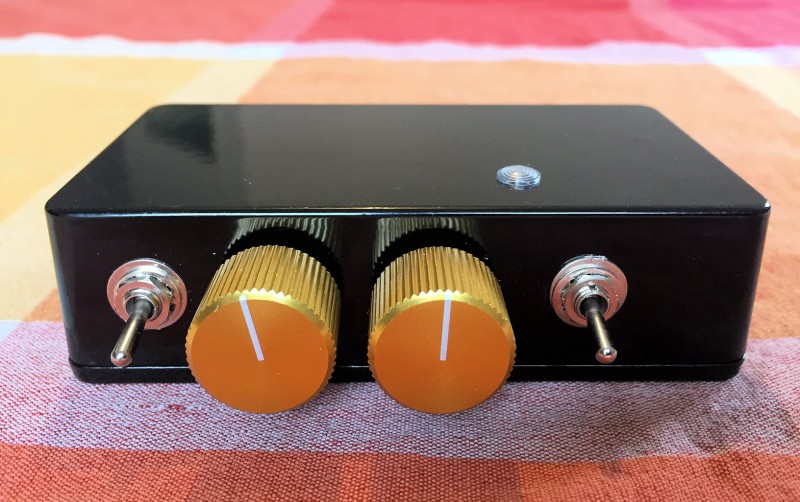

Ma 1ère version postée y'a quelque jours va se retrouver sur la section vente, voilà le petit nouveau

Bon bah voilà à force de trop traîner dans le coin, j'ai commencé par modifier ma pelle, mon ampli, fabriquer mes câbles, un cab 212, et du coup je viens de passer ma première commande chez muzikding.de, une Big Muff US et une TS808... le fer à souder est déjà chaud !
