Photos de vos pédales DIY

Merci pour tout ça!! J'ai trouvé les liens et tout et tout, impec!!!

Une nouvelle KOT

Cette fois-ci j'ai mieux positionné les switches du coup c'est bien mieux organisé là dedans

Très jolie

J'ai plus la patience pour tout ça...

Tout beau, tout propre le câblage! joli!

Hehe merci les copains

Wahou quel boulot en effet geogeo, chapeau bas !!

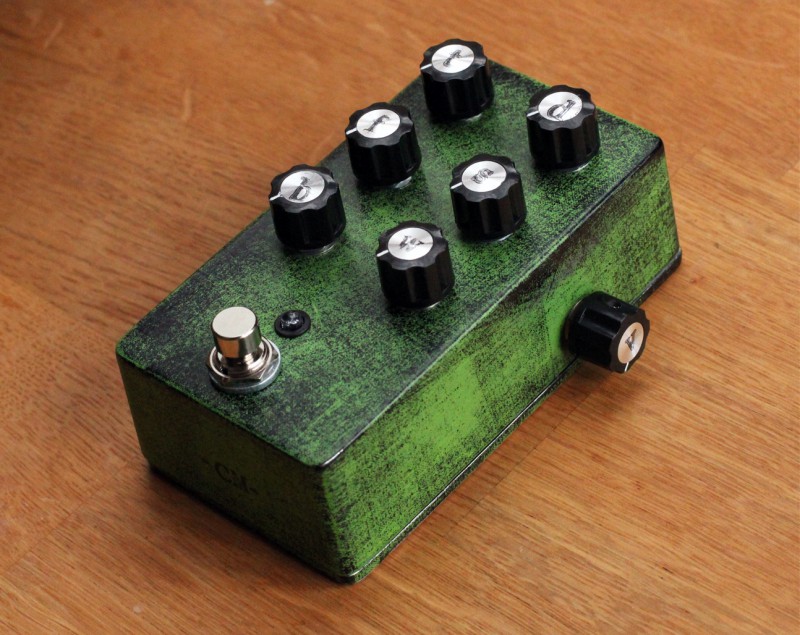

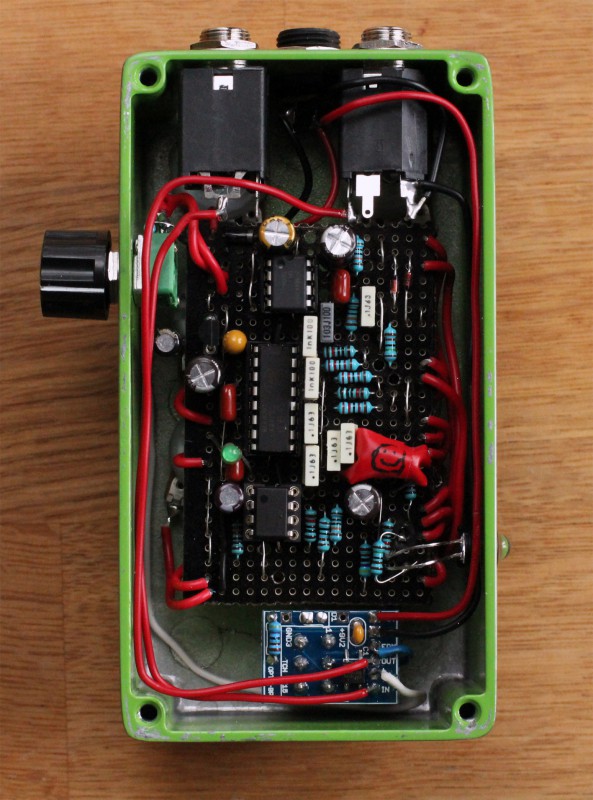

De mon côté, une petite Deluxe Pitch Pirate sur veroboard, avec comme seules modifs un potard de volume sur le côté plutôt qu'un trimpot, et la "limiter led" de Midwayfair/Jon Patton sur la PT2399

La led de côté est toujours allumée et indique la vitesse de modulation.

J'avais reçu un boîtier vert de Tayda défectueux (défauts et bulles) et du coup ils me l'ont remboursé. Ne sachant quoi en faire je l'ai tamponé d'encre noire, et voilà ! Pas le plus beau résultat mais c'était gratuit du coup, et la pédale est pour moi donc bon....

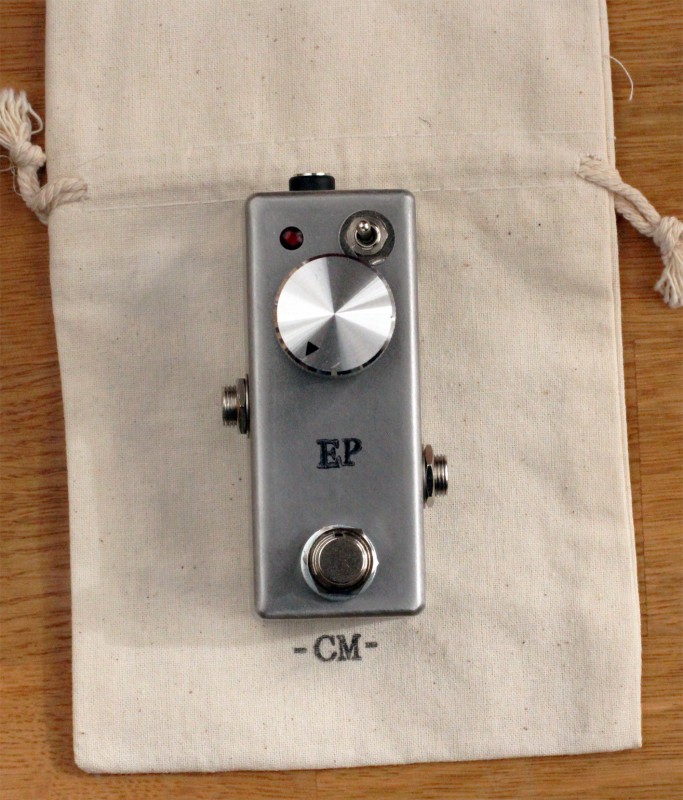

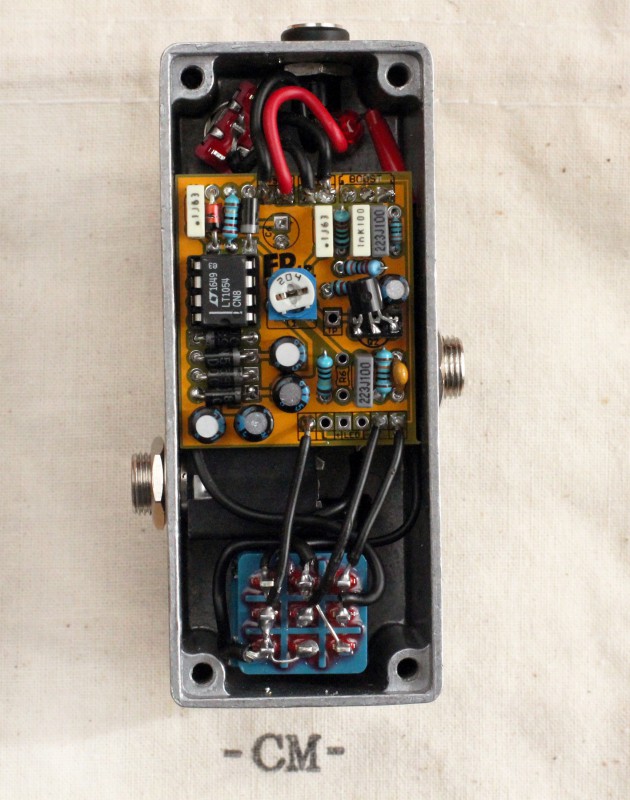

Alors je continue tout seul avec un préamp d'Echoplex, la FatPants Jr de chez Madbean !

Super propre

Au Top Boba
J'adore ton boîtier vert avec l'encre noir !

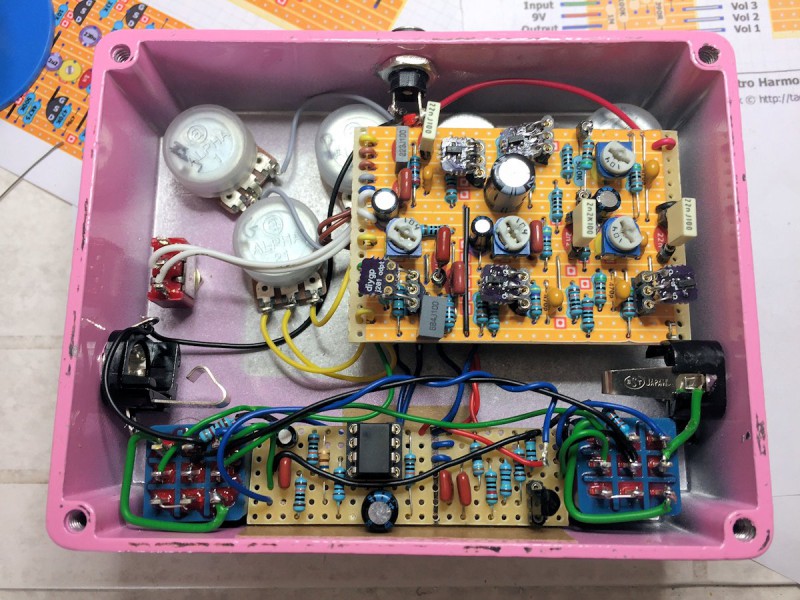

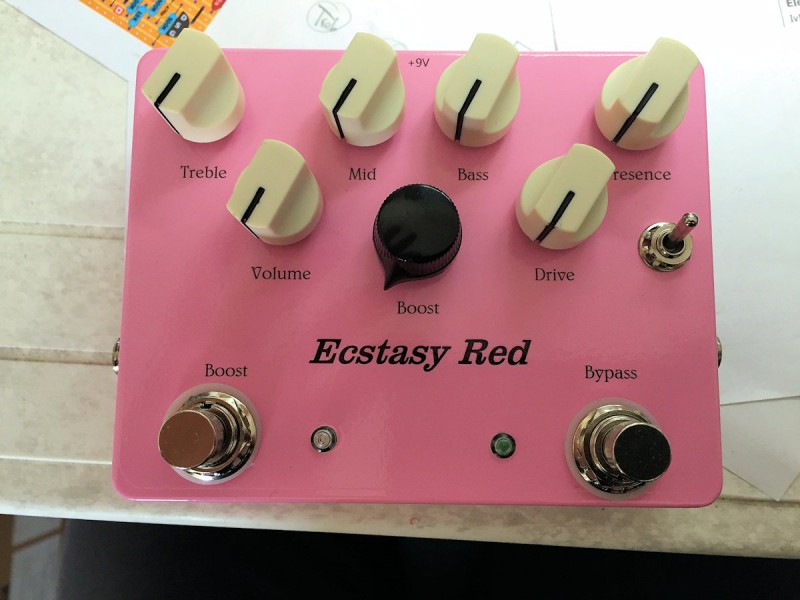

Un clone de la GoosoniqueWorx Seventheaven suivant ce layout

Montée complète et testée à la test box ça sonnait très bien mais sifflement avec le switch structure enclenché, et le switch boost n'avait quasiment aucun effet.
En plus je la trouvais un peu trop bright
Du coup j'ai augmenté les valeurs des condos de liaison, j'ai viré le boost.
A la place j'ai ajouté un lpb1, plus intéressant puisque possibilité de régler le niveau avec le potard ajouté.
Sur le même petit circuit j'ai câblé un buffer Klon en sortie de pédale (uniquement actif quand la pédale est enclenchée, elle reste true bypass).
Je n'ai pas mis la pompe, elle est alimentée en 9v

Voilà, j'en suis très content comme ça, le sifflement a complètement disparu et gros niveau de boost possible en sortie

Du mega lourd, bravo Denis, belles modifs

Ça dois être pas mal avec le LPB1
Faut que je teste avec le buffer en sortie
Beaucoup disent que c'est un gros plus avec ce schéma

Oui c'est ce que j'ai lu aussi, surtout si elle doit être chainée avec d'autres pédales derrière.
Et peut-être que ça a aussi eu une influence sur les sifflements avec le structure, là c'est super silencieux
Pour le boost à refaire je ne prendrais pas le lpb1 il n'est pas tout à fait transparent. De mémoire l'AMZ mini booster est top

Pas tout à fait une pédale mais on ne va pas chipoter

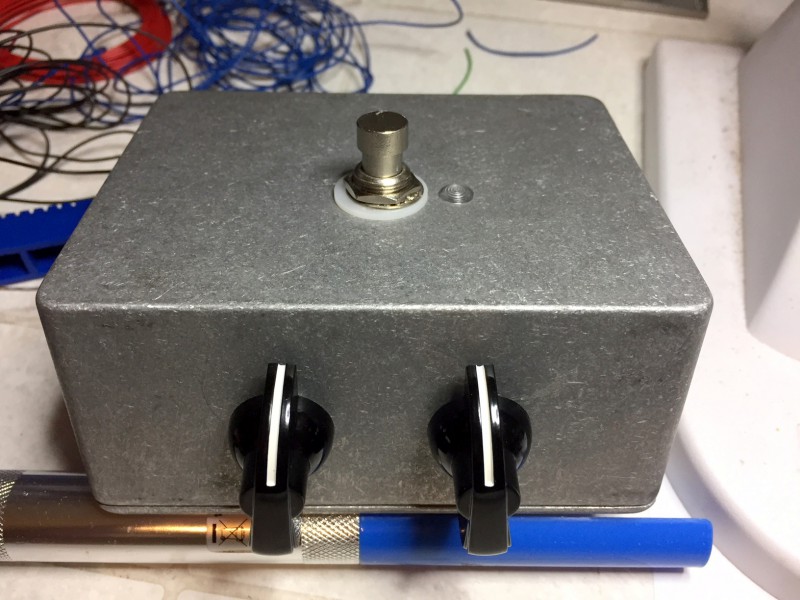

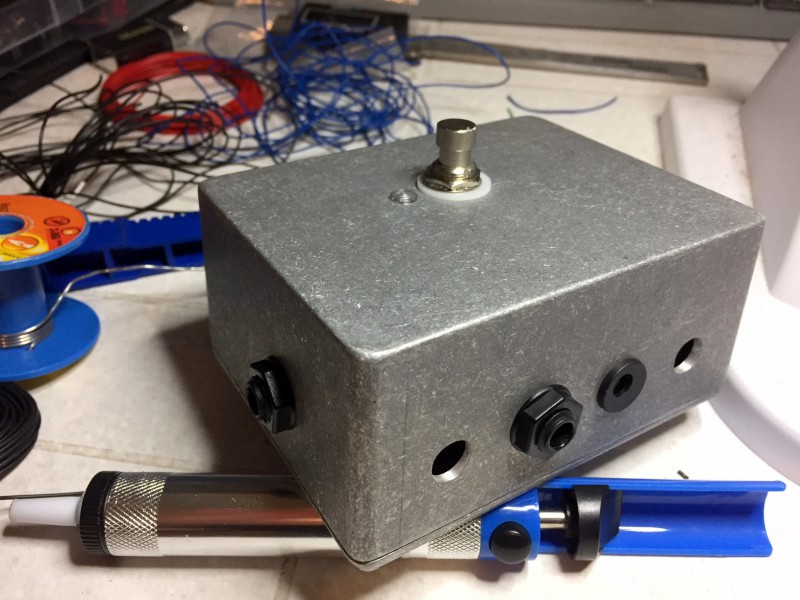

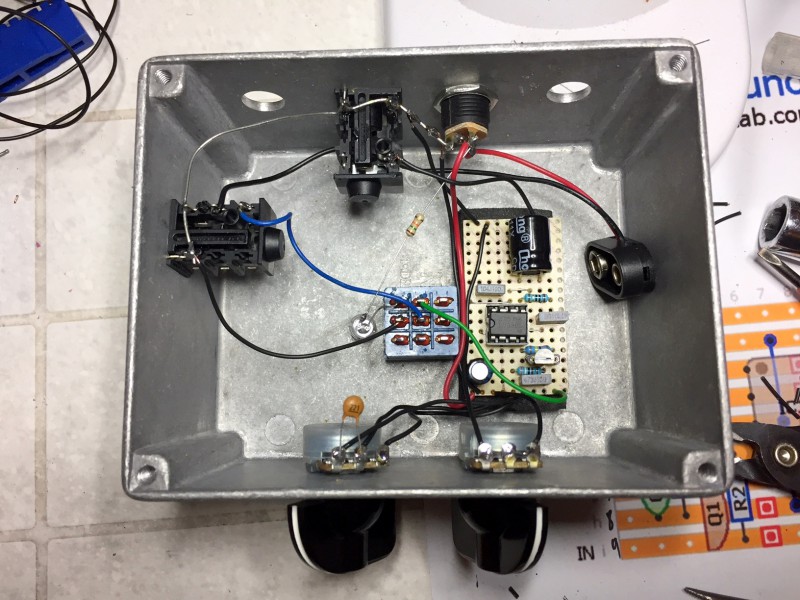

Un Ruby amp de chez ROG
Petit ampli à base le LM386, 2 potards gain et volume
ça sonne très bien, surprenant même, bien poussé un bon crunch à la ACDC, bien tendu pas baveux comme j'aime. Le clean crunch assez vite (un peu trop à mon gout).
C'est surprenant ce qu'on peut tirer de ce petit 386 alimenté en 9V, à fond ça commence à faire du boucan.
J'ai recyclé un vieux boitier pour le monter et je le branche dans un cab en 10" (Celestion G10)
Je vais voir pour éventuellement ajouter une tonalité. La seule modif que j'ai faite c'est l'ajout d'une bright cap.
Il prend admirablement bien les pédales

Je déménage en appart à la fin de l'été, ça pourrait devenir mon ampli à la place de l'AC15 qui restera à la cave pour les répètes

Beau boulot tout ça !! Jolis les transistors smd.

En boost je pense que le MXR micro amp est un des meilleurs côté transparence, et avec une impédance d'entrée bien haute ça fait un bon buffer d'entrée quelque que soit le volume de sortie.

Jamais essayé encore le Ruby amp, faudra que j'y pense un jour, même si je suis plutôt son clair perso.

Merci

Avec des micros à niveau de sortie pas trop élevés et gain à 0 (le potard ne coupe pas à 0), tu peux pousser le volume à fond et rester clean.
J'ai joué comme ça avec ma strat et un chorus super pour les arpèges
Mais si tu veux un petit ampli clean, ce n'est pas le meilleur choix

pour les amoureux du mxr micro amp
ya une version modifié sympa dans la majik box rocket fuel
si besoin je post ici le schéma
