Maxcreed
Tiens, petite question : le fait de mettre l'équivalent d'un phare de bagnole en guise de led (bleue très puissante) a-t-il une incidence sur l'alimentation du circuit et donc sur le son ?

Sur ma Fuzz Silicium je constate deux petites choses :

- le potard de volume ne servira jamais de booster, je suis à peu près aux 3/4 pour atteindre le volume de l'ampli lorsqu'elle est off

- la fuzz peut être poussée à fond, ça sonne toujours bien sans jamais être trop agressif ou raide ou criard comme certaines fuzz (ce qui est une bonne chose).

Est-ce que le fait de mettre une led puissante peut apporter le côté "pile usée" que recherchent certains de part une alimentation du circuit un poil moins optimale ?

Merci



Led de barbare !
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Ernie Ball Expression Tremolo : https://www.guitariste.com/for(...)82655
Maxcreed
C'est encore moi...

Normal que ma fuzz amplifie le léger souffle de certaines pédales ?

Si je l'utilise avec ma whammy 5 pour le côté octaver, j'ai l'impression d'avoir branché l'aspirateur...

Idem avec la micro chorus.

Je pense à un problème de masse pourtant la pédale souffle à peine (normal quoi) avec le Fuzz à fond.

Autre particularité, si je coupe entièrement le volume ou la tonalité sur ma guitare ça buzz un peu...

C'est peut-être un comportement normal d'une fuzz silicium donc je pose la question...

Merci !
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Ernie Ball Expression Tremolo : https://www.guitariste.com/for(...)82655
Boba7
Alors, côté souffle, essaye de mieux filtrer le 9v qui arrive au circuit :
- 1 résistance (entre 47 et 100ohms) directement à l'arrivée du 9v (entre le jack dc et le circuit)
- 1 condensateur électro de 100uf, connecté entre la résistance (côté circuit) et la masse (tu as sûrement déjà un 47uf là, tu peux toujours ajouter un autre 47uf ou 100uf en parallèle)
- 1 condensateur film 100nf parallèle au 100uf.

Pour plus de volume, change la résistance de 470ohms pour une de 220ohms suivie d'un potard (externe) ou un trimpot (interne) de 1kB. C'est ce que Fulltone appelle le "contour", ça apporte clarté et volume, c'est très efficace.

Et non la led bleue ne simulera pas une batterie usée !
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
Maxcreed
Boba7 a écrit :
Alors, côté souffle, essaye de mieux filtrer le 9v qui arrive au circuit :
- 1 résistance (entre 47 et 100ohms) directement à l'arrivée du 9v (entre le jack dc et le circuit)


Ok, j'ai compris !

Citation:

- 1 condensateur électro de 100uf, connecté entre la résistance (côté circuit) et la masse


Compris !


Citation:
- (tu as sûrement déjà un 47uf là, tu peux toujours ajouter un autre 47uf ou 100uf en parallèle)


Euuuh... Non, j'ai rien à ce niveau là... Je ne vois pas bien de quel condo tu veux parler en fait...

Citation:
- 1 condensateur film 100nf parallèle au 100uf.


Euh...

Citation:
Et non la led bleue ne simulera pas une batterie usée !




Merci Boba pour tous ces conseils !
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Ernie Ball Expression Tremolo : https://www.guitariste.com/for(...)82655
Boba7
Tu as déjà un 100uf en C4, donc c'est bon.

Tu peux toujours ajouter un 100nf parallèle au 100uf (tu le soudes directement au 100uf, peu importe le sens, un 100nf film n'a pas d'orientation) et ajoute la résistance (47-100ohms) à l'arrivée du 9v.

C'est à peu près tout ce que tu peux faire pour le bruit !
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
Maxcreed
Merci Boba !

Je suis un peu boulet je l'avoue...
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Ernie Ball Expression Tremolo : https://www.guitariste.com/for(...)82655
mick 5820
Je deterre le topic!
J’ai fabriqué une fuzz face vintage replica silicon, j’ai pas mal de transistors différents bc183 TI, bc108, bc109B et C , bc 209A…

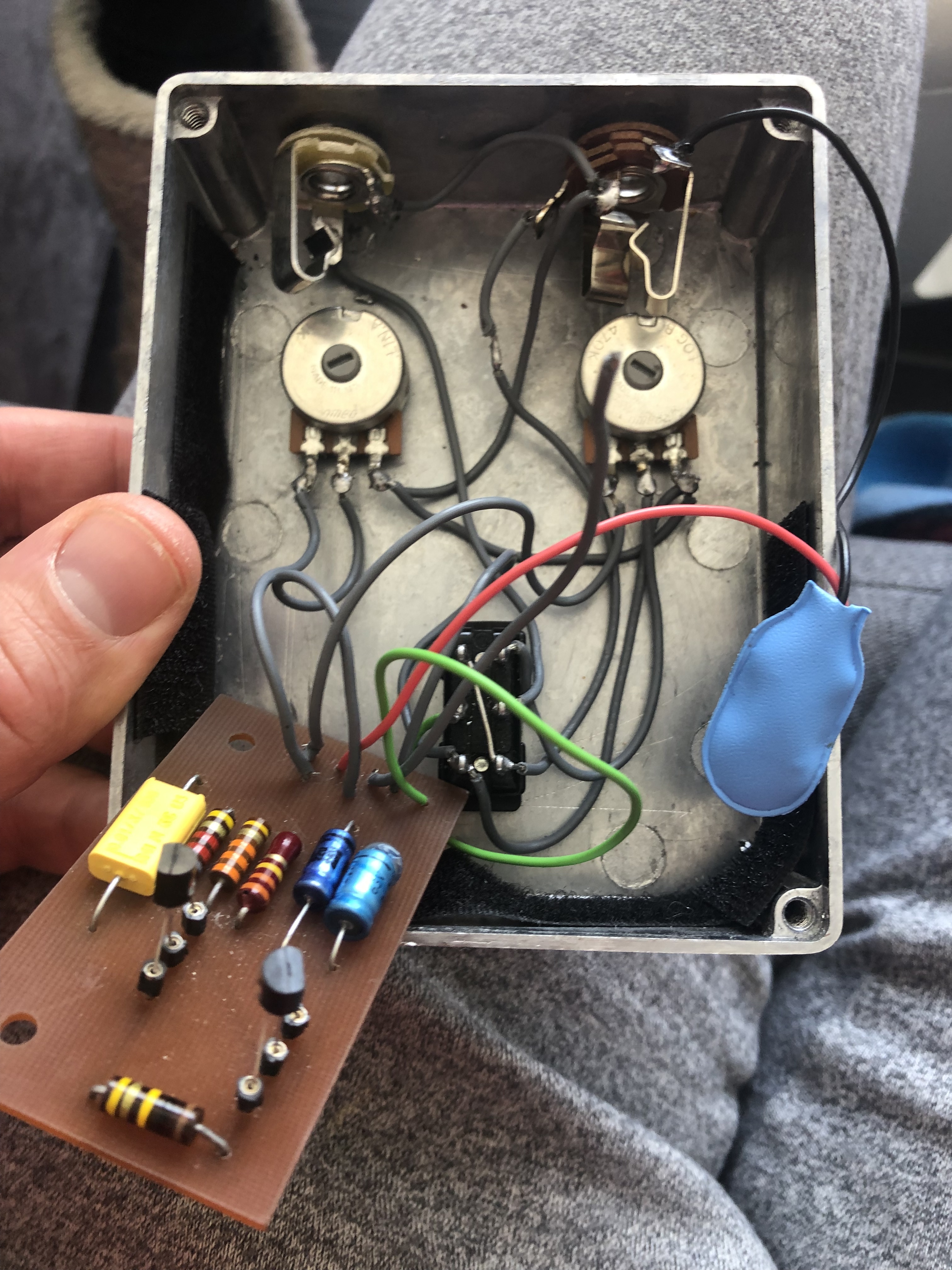

Bref je pense avoir peut etre un probleme soit de masse ou autre choses, en touchant les fils le son semble revenir (les soudures me semblent bonnes) mais j’ai uniquement le potard volume qui fonctionne, l’autre potard de 1k ne fonctionne pas, j’ai un joli son clair légèrement compressé et medium mais sans avoir de gain…(j’ai testé le potard il est bon)
J’ai repris le schema de chez pigeon fx en NPN pour la faire.
Concernant les transistors il me semble avoir respecter le pinout correct avec les bc183…
J’ai mis des sockets pour pouvoir tester le gain et le son des transistors.
Je n’ai pas vissé le fils au chassit pour la masse car je suis en phase de test pour le moment.
Bref je galere avec ma fuzz face..
Merci de votre petite aide
Transistorix
Bonjour,

Le choix des transistors n'a que peu d'importance dans la mesure où ils sont bons et que vous n'avez pas permuté les broches.

Si votre montage laisse passer le son clair il est bon à 90%.
Facile à vérifier : En débranchant la pile le son doit disparaitre.

Si c'est seulement le fuzz qui marche pas alors il y a un problème du coté du condensateur qui est branché sur ce potentiomètre.

Tx
Viva Arverna liura !
PiPiRoSe
mick 5820 met ici de bonnes photo ya peut etre kkchose qui vas sauter au yeux
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
mick 5820
Transistorix a écrit :
Bonjour,

Le choix des transistors n'a que peu d'importance dans la mesure où ils sont bons et que vous n'avez pas permuté les broches.

Si votre montage laisse passer le son clair il est bon à 90%.
Facile à vérifier : En débranchant la pile le son doit disparaitre.

Si c'est seulement le fuzz qui marche pas alors il y a un problème du coté du condensateur qui est branché sur ce potentiomètre.

Tx


Merci je vais verifier cela et je vais poster une photo de ma fuzz….
mick 5820
PiPiRoSe a écrit :
mick 5820 met ici de bonnes photo ya peut etre kkchose qui vas sauter au yeux


OldGun
En regardant rapidement :
- pour les bc183, j'ai trouvé des versions avec un pinout Collecteur Base Émetteur et d'autres avec Base Collecteur Émetteur.
- il y a une rayure sur une piste, vérifie la continuité.

Bon courage dans le dépannage
mick 5820
OldGun a écrit :
En regardant rapidement :
- pour les bc183, j'ai trouvé des versions avec un pinout Collecteur Base Émetteur et d'autres avec Base Collecteur Émetteur.
- il y a une rayure sur une piste, vérifie la continuité.

Bon courage dans le dépannage

Alors quand j’enleve un transistor le son ce coupe….
Le bypasse fonctionne et quand j’appuis sur on le son devient chaleureux et légèrement compressé (pas mal pour jouer) mais aucun son fuzz et le potard 1 k n’agit pas du tout….
Transistorix
Bonsoir,

A mon avis, vous avez du permuter les fils de connection du Fuzz.
Son point milieu doit aboutir au condensateur jaune.

Tx
Viva Arverna liura !
mick 5820
Merci a tous de vos messages!
Ca sonne enfin!! J’avais inversé deux fils!
Bref les bc183 A et B sonnent super bien!!
Du coup j’aimerais me faire une fuzz band of gypsy, j’attend le pcb actuellement..
