bonjour,
suis perdu pour trouver l'ordre de branchement de mes effets:

Une boss RC10R + une NUX OPTIMA AIR + Accordeur harley benton + boss ab-2

Et deux guitares



Quelles solution pour relier et faire cohabiter tout ça, le tout en branchement direct sur table mixage, merci

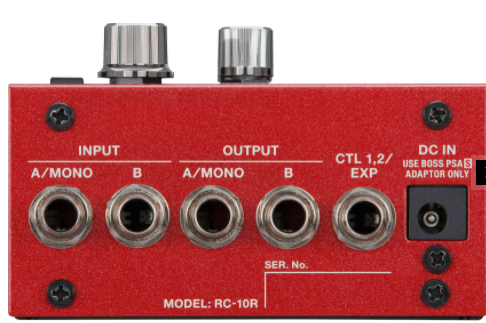

boss rc

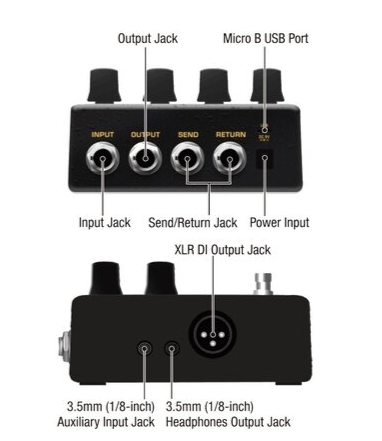

nux optima air

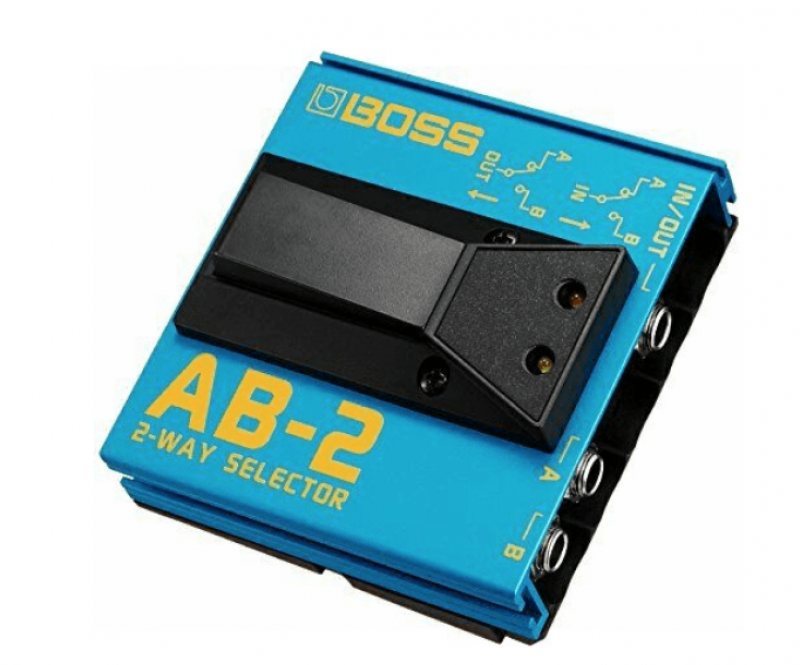

boss ab-2

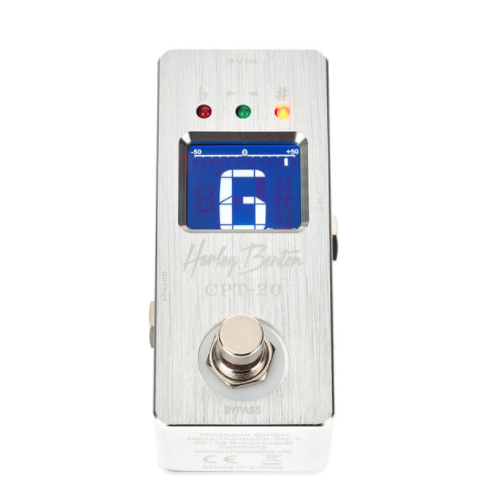

accordeur
[/img]
Haut
Alerter un moderateur
Shampoo1
Special Cool utilisateur

Inscrit le: 27 Oct 21
Localisation: France

De ce que je comprends de ton matériel, je partirais là dessus.

La AB Box en premier si c'est pour passer d'une guitare à l'autre.
L'accordeur ensuite.
Le preamp.
Si tu sors par la sortie jack du preamp, tu mets le looper après, si tu sors par la sortie XLR, tu mets le looper dans la boucle.
Et ça part dans la table.
Haut
Alerter un moderateur
pacorabano23
Special Cool utilisateur

Inscrit le: 17 Nov 18
Localisation: France

d'accord mais au niveau des branchements ? quoi dans quoi,
j'y connais rien
merci
Haut
Alerter un moderateur
Shampoo1
Special Cool utilisateur

Inscrit le: 27 Oct 21
Localisation: France

Du câble jack classique et des câbles patch entre les effets.
Haut
Alerter un moderateur
Gonefull
Custom Top utilisateur


Inscrit le: 26 May 04
Localisation: Lugdunum dans les territoires

Si tu utilises que des câbles jack 6,3mm:
Guitare A & B => "IN A" & "IN B" Boss AB-2 / "OUT" AB-2 => "IN" HB HTP-2O Tuner / "OUT " Tuner => "INPUT" NUX OPTIMA AIR / "OUTPUT" OPTIMA AIR => "INPUT" Boss RC10R / "OUTPUT" RC10R => IMPUT Table de Mix.
(ce signe " => " est pour schématiser un câble Jack 6,3mm male/male)

Variante, tu utilises la sortie XLR (prise 3 broches sur le coté) de la NUX OPTIMA AIR. Tu mets la Boss RC10R dans la boucle "SEND / RETURN" de la NUX OPTIMA AIR:
Branchement identique à ci dessus jusqu'au "INPUT" NUX OPTIMA AIR puis "SEND" NUX OPTIMA AIR => "INPUT" Boss RC10R / "OUTPUT" RC10R => "RETURN" NUX OPTIMA AIR.
"OUTPUT XLR" NUX OPTIMA AIR, câble XLR, "IMPUT XLR" de la Table de Mixage.
