Conseils sur les branchements électriques d'un pedalboard ?

  • Publié dans effet guitare
Auteur Message
QuestionReponse
Inscrit le: 22 Apr 20
Localisation: -

Bonjour tout le monde

Voilà, je souhaite me fabriquer mon propre pedalboard, et autant je me sens à l'aise pour ce qui est de gérer la structure de celui-ci, autant je suis assez débutant sur la partie alimentation électrique.
Je compte à terme avoir une petite dizaine de pédales dessus, toutes assez classiques dans l'idée (9V, etc), du coup je voulais surtout avoir des conseils sur quel matériel utiliser pour idéalement regrouper toutes les alimentations ? Et également, comment vous gérez les boucles return et send sur vos pedalboards ?

Une autre question qui me vient, quels modèles de jacks assez courts vous pourriez me conseiller pour relier les pédales sur le board ?

En bref, l'idée c'est de me faire un pedalboard assez propre avec les câbles le moins voyants possibles.

Merci pour votre aide !
Haut
Alerter un moderateur
d402
Custom Total utilisateur

Inscrit le: 10 Oct 15
Localisation: France

Pour l'alimentation
https://www.thomann.de/fr/alimentation.html

Pour la connectique
https://www.thomann.de/fr/cables_e(...).html

Les OD/disto/fuzz et compresseur en façade
Les chorus/flanger/tremolo et reverb dans la boucle d'effet

_________________
http://srsystemaudio.blogspot.fr/
Haut
Alerter un moderateur
OldGun
Special Top utilisateur


Inscrit le: 30 Jan 21
Localisation: -

Bonjour,

Les alimentations Harley Benton de la gamme Iso 2 pro sont vraiment excellentes. La gamme iso12 est plus chère mais permet de brancher le câble secteur directement sur le bloc alim. J'utilise depuis 3 ans une iso2 8 ports et rien à signaler, c'est top !

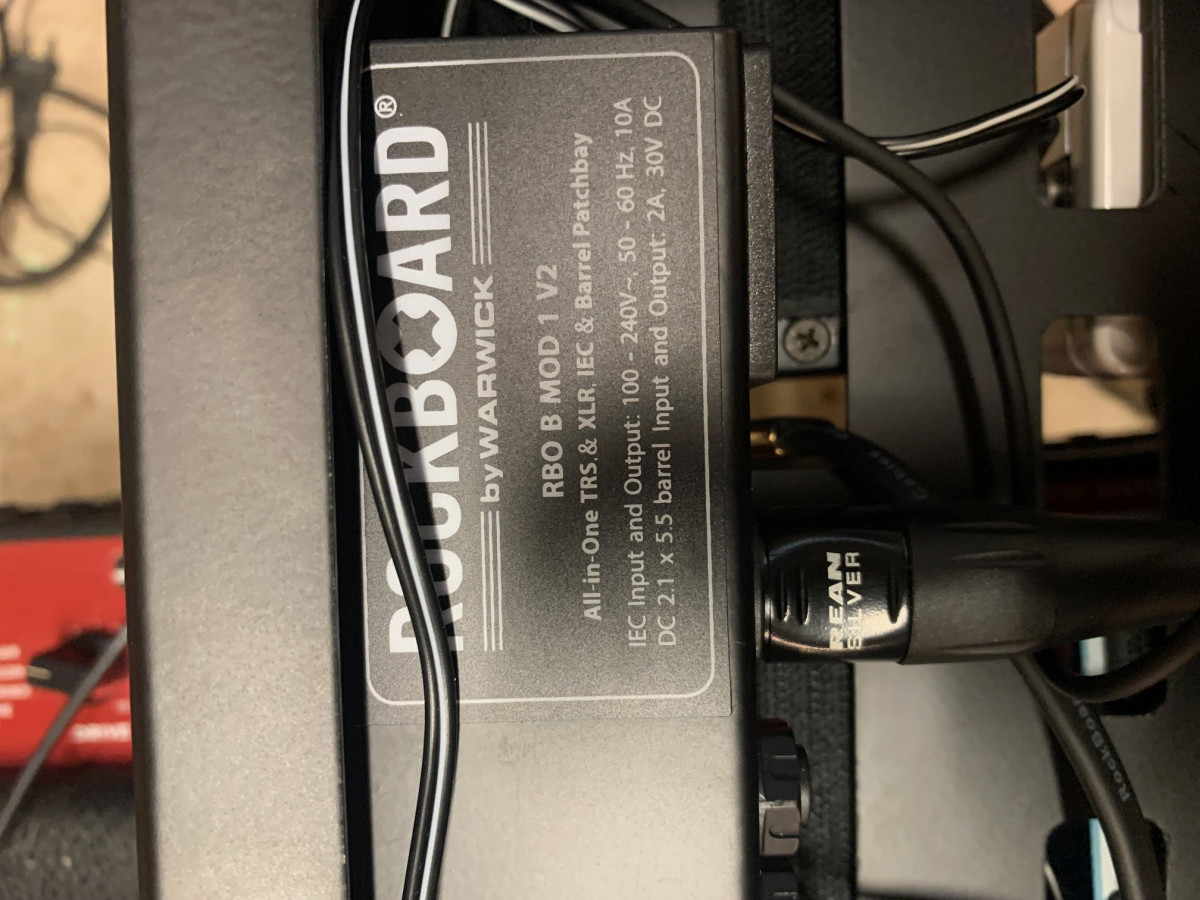

Pour gérer la connexion amp + fx send et return, j'utilise un patchbay rockboard :
