[tuto] NANO TUBE HEAD 9/12v

25v ça suffira Vu que tu l'alimentes en 12v voir 18v

Merci, j'ai commandé les pièces, je vais bientôt pouvoir me lancer dans les soudures .

Bonjour,

Après quelque temps d'absence, je me suis remis à la fabrication de cette tête.

J'ai presque terminé, mais sur le schéma la pin 2 de la lampe B n'est reliée à rien. Quelqu'un aurait une explication ?

Salut

même question page 51, réponse juste après ...

donc non, à ne pas souder

tu me diras ce que ça donne, je n'ai jamais fini le mien ...
comme ça ne marchait pas dès le départ (mais je pense aujourd'hui savoir pourquoi), j'ai pioché des pièces dessus pour me faire d'autre trucs ... mais je pense que maintenant, je saurais plus le débugger :-)

mais j'aimerais bien un avis sur le rendu (ou encore mieux, des samples !!)

quoique, aujourd'hui je me ferais plutôt un vrai lampe, préamp ET amp ...
même en "mini" y'a des trucs sympa (genre le Z-vex nano)

bon bricolage !
S.

Merci pour le retour,

Bon bah j'ai branché et il y a un bruit discontinu (du genre ton ton ton etc) qui sort du haut-parleur qui varie en fonction du volume; mais pas de son de la guitare. Aussi j'ai pas l’impression que les lampes rougissent.

Par contre je sais pas si c'est un haut-parleur adéquat, j'ai récupérer une vieille enceinte au grenier mais je sais pas ce que c'est.

Quelles enceintes conseillez vous ?

si la pin 2b (grille) n'est reliée à rien ça n'a aucun sens.... c'est forcément connecté à une anode d'une triode précédente, par l'intermédiaire d'un condo. sinon la chaine du son est coupée !

Ah ok, mais concrètement je la soude où sur le circuit ?

Merci,

Re,
Sur le schéma, pour les condensateurs C3a et C3b avec polarité (1uf demandé), j'ai mis des condensateurs sans polarité avec écrit dessus 105j630v.

Est ce que c'est bon ?

Petit déterrage

Quel dommage d'avoir laisser sombrer ce sujet!

Lokrian a réalisé un super petit projet vraiment sympa à réaliser

J'ai monté cette petite tête il y a des années
(l'un de mes premiers projets DIY)
Puis je l'avais vendue à un ami.
Il y a quelques mois lors de son déménagement mon pote me l'a ramené car il ne l'utilisait plus.

Je n'ai pas pu m'empêcher de l'ouvrir pour vérifier mon ancien boulot 😱
Quel bordel

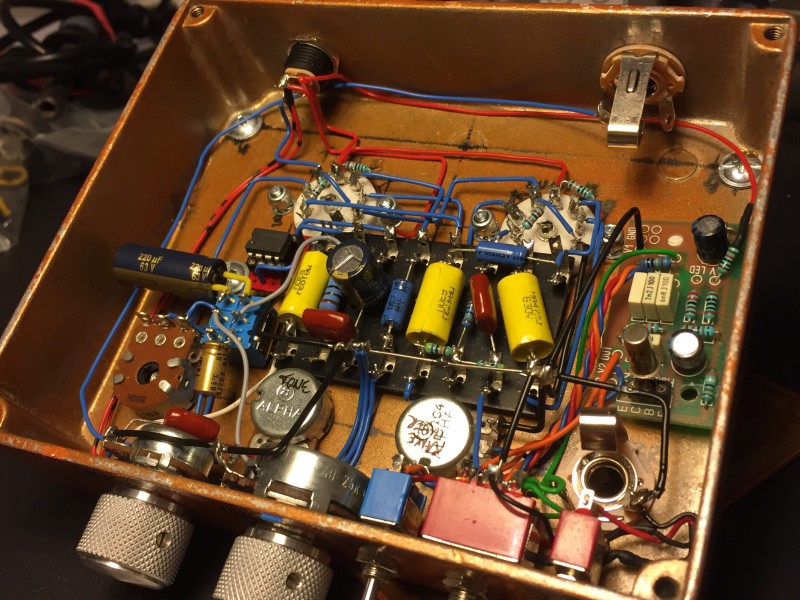

Du coup, je me suis mis en tête de la refaire propre maintenant que j'ai acquis un peu plus de savoir faire

Bon c'est dommage je n'ai pas pris de photos du vieux câblage pour comparer.

J'aurais préféré positionner autrement toutes les commandes mais vu que j'ai conservé le boîtier de départ qui était percé pour la première version je n'ai pas pu faire comme je voulais

Je voulais intégrer un Range Master Musikding directement dedans

J'ai donc dû ruser un peu pour rentrer la turret board et le Range Master
Mais surtout pour ajouter les nouveaux switches et potards

Au final ça le fait bien 😅

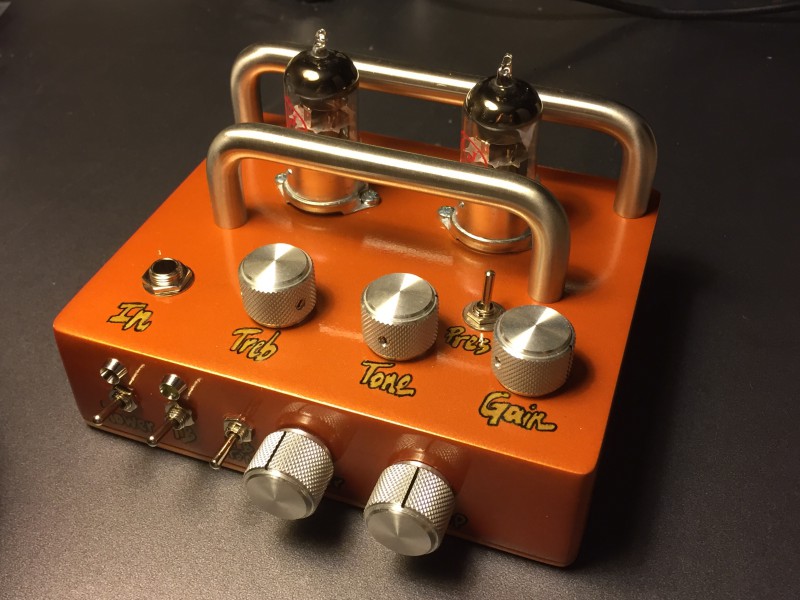

Et voici ce que donne la version 2.0 2018





Si ça en intéresse certains je vous posterai le layout sur Turret board

Ca, c'est la Klass, GeoGeo!!

Hehe merci JC

Tu vois je m'exerce avant de passer au Pink Taco

C'est bien tassé mais c'est bien propre aussi ! Bravo ! Oui, tu peux publier le layout, ça nous ferait plaisir ! Et le schéma aussi ! Comme ça tout sera actualisé en dernière page, les photos du début du sujet ayant disparu...

Oui c'est compact de chez compact mais comme je le disais j'ai dû faire avec les anciens perçages et rajouter ceux pour le Range Master (1 potards, 2 switches et led )

Pour le schéma je ne l'ai pas tracé
(il serait d'ailleurs sûrement plein d'erreurs )

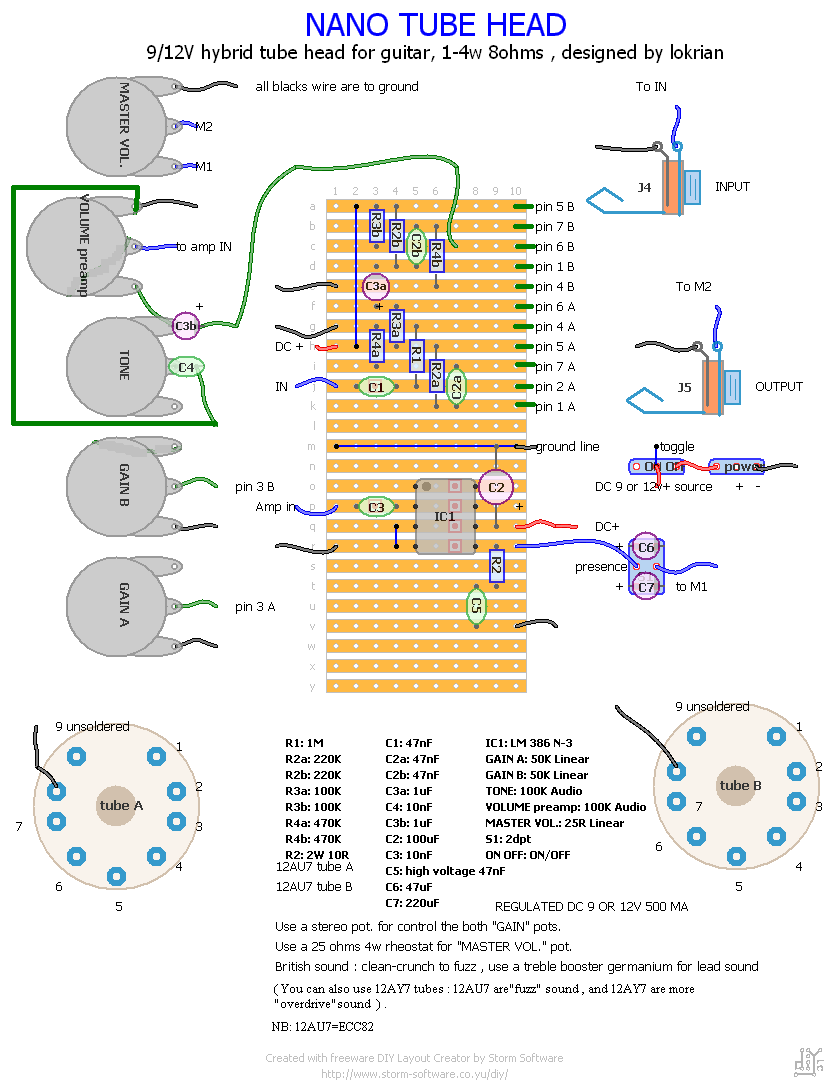

mais voici le layout d'origine de Lokrian

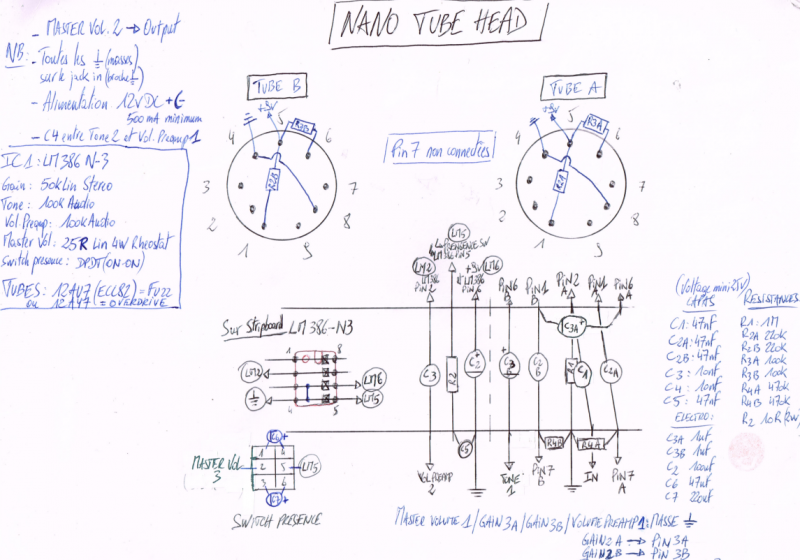

Et voici mon layout pour la version sur turret board
(manuscrit désolé je n'ai pas de logiciel pour cela )




Je peux vous l'envoyer par mail en PDF pour ceux qui le souhaitent
n'hésitez pas à me MP

Ouch, beau déterrage en effet! Mais belle réalisation aussi.
J'ai suivi à l'époque le sujet, puis j'ai fini par me lancer dans la HT, j'ai modifié un valbee, puis réparé un Ibanez tsa5, pour finir en construisant un madamp A15mk2.
Mais tout est parti de ce topic, et, maintenant que les enfants ont grandi et que ma fifille me pique mes grates, j'ai bien envie de lui réaliser le même que toi. Je trouve ton montage très propre au regard de la compacité du bouzin.
Puis c'est si mignon, je risque même d'en faire un pour moi aussi.
Bravo, la déco est fun en orange métallique.

Hehe merci

C'est une bonne idée pour ta fille !

Moi aussi c'est ce projet qui m'a fait basculer dans le DIY à l'époque
