# Publié par stephanevic le 31 May 22, 11:18
Salut,

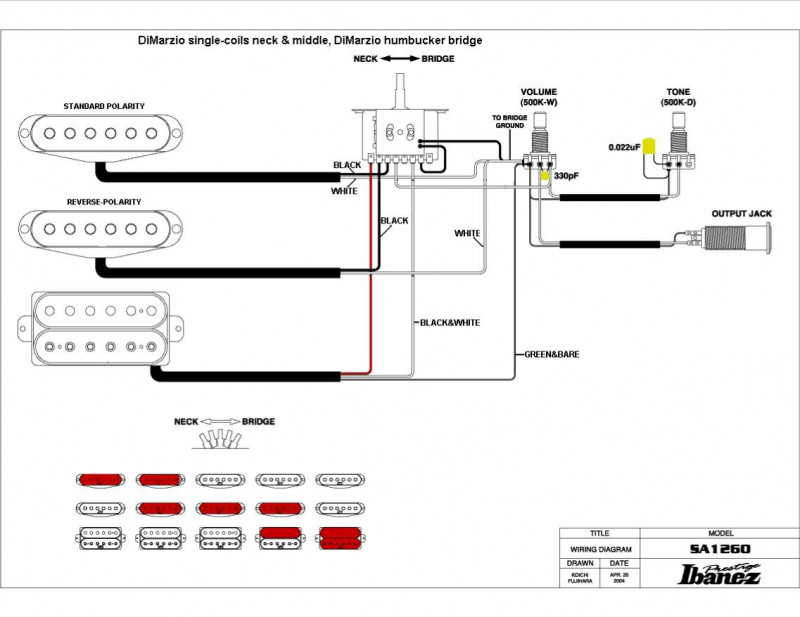

je possède une Ibanez SA360QM, c'est un HSS. A l'origine le sélecteur 5 positions split le humbucker quand il est en 4ème position pour coupler le single du milieu avec le premier micro du humbucker. Je ne comprends pas tout dans le branchement d'origine, j'ai un potard volume avec 3 fiches principales + 6 fiches au dessus, su ces 6 fiches il y a 2 petits fils soudés en croix (voir photo), je suppose que ça interagit avec le sélecteur en position 4 et 5 pour splitter le humbucker en position 4 et le coupler en position 5. Je trouve des schémas HSS plus simples comme celui joint, je voudrais savoir si avec ce branchement le humbucker est également splitté en position 4 ? Merci pour votre aide. ![]() Branchement ![]() Schéma |
Haut | ![]() ![]() |
Fenson66 Vintage Méga utilisateur ![]() ![]() Inscrit le: 24 Feb 10 Localisation: In The Hell of 62 |
# Publié par Fenson66 le 01 Jun 22, 17:13
On ne peut pas voir tes images.
_________________ Il ne faut pas compter sur ceux qui ont créé les problèmes pour les résoudre. Si vous avez besoin de la menace de l'Enfer pour être une bonne personne, alors vous êtes juste une mauvaise personne tenue en laisse. |
Haut | ![]() ![]() |
stephanevic Inscrit le: 04 Jan 21 Localisation: St priest (69, France) |
# Publié par stephanevic le 02 Jun 22, 09:50
Fenson66 a écrit : On ne peut pas voir tes images.J'ai édité le post, les images sont maintenant visibles. |
Haut | ![]() ![]() |
McREMY Custom Ultra utilisateur ![]() ![]() Inscrit le: 05 Mar 04 Localisation: Strasbourg |
# Publié par McREMY le 02 Jun 22, 10:27
ton potar de volume est un push-pull, tu dois pouvoir le tirer et je pense (si c'est pensé logiquement) que c'est uniquement quand tu le tires que tu actives le split du humbucker. Donc tu devrais pouvoir avoir:
- Position 5: humbucker full oui splitté suivant la position du potar de volume (bas ou haut) - Position 4: micro central et humbucker full oui splitté suivant la position du potar de volume (bas ou haut) |
Haut | ![]() ![]() |
stephanevic Inscrit le: 04 Jan 21 Localisation: St priest (69, France) |
# Publié par stephanevic le 02 Jun 22, 10:38
Je suis d'accord avec toi, ça devrait être le cas, pourtant ce potard est fixe, impossible de tirer d'ailleurs la tige est bizarre par rapport à ce que je vois sur le net, mais on voit sur la fiche produit de chez Ibanez qu'il n'y a pas de push pull, c'est le sélecteur qui split le humbucker en position 4.
https://www.ibanez.com/eu/products(...).html |
Haut | ![]() ![]() |
Lao Vintage Cool utilisateur ![]() ![]() Inscrit le: 07 Mar 05 Localisation: Pas loin de Rennes |
# Publié par Lao le 02 Jun 22, 16:14
J'ai le même schéma sur ma SEW761 donc, sans regarder le schéma électrique, effectivement pas de split possible en position bridge mais le humbucker est seulement automatiquement splitté en position 4 (mix bridge-centre).
|
Haut | ![]() ![]() |
Lao Vintage Cool utilisateur ![]() ![]() Inscrit le: 07 Mar 05 Localisation: Pas loin de Rennes |
# Publié par Lao le 02 Jun 22, 16:17
On pourrait peut-être fermer un de tes deux topics redondants. |
Haut | ![]() ![]() |
McREMY Custom Ultra utilisateur ![]() ![]() Inscrit le: 05 Mar 04 Localisation: Strasbourg |
# Publié par McREMY le 02 Jun 22, 16:54
stephanevic a écrit : Je suis d'accord avec toi, ça devrait être le cas, pourtant ce potard est fixe, impossible de tirer d'ailleurs la tige est bizarre par rapport à ce que je vois sur le net, mais on voit sur la fiche produit de chez Ibanez qu'il n'y a pas de push pull, c'est le sélecteur qui split le humbucker en position 4.https://www.ibanez.com/eu/products(...).html le push-pull est un rajout, les soudures ne semblent pas faites par une usine, mais plutot faites par un ancien(ne) proprio de la gratte. Peut-être que le push-pull est foutu? |
Haut | ![]() ![]() |
stephanevic Inscrit le: 04 Jan 21 Localisation: St priest (69, France) |
# Publié par stephanevic le 02 Jun 22, 17:23
McREMY a écrit : stephanevic a écrit : Je suis d'accord avec toi, ça devrait être le cas, pourtant ce potard est fixe, impossible de tirer d'ailleurs la tige est bizarre par rapport à ce que je vois sur le net, mais on voit sur la fiche produit de chez Ibanez qu'il n'y a pas de push pull, c'est le sélecteur qui split le humbucker en position 4.https://www.ibanez.com/eu/products(...).html le push-pull est un rajout, les soudures ne semblent pas faites par une usine, mais plutot faites par un ancien(ne) proprio de la gratte. Peut-être que le push-pull est foutu? Non c'est bien l'électronique d'origine, je l'ai achetée neuve sans jamais rien toucher jusqu'à maintenant. |
Haut | ![]() ![]() |
McREMY Custom Ultra utilisateur ![]() ![]() Inscrit le: 05 Mar 04 Localisation: Strasbourg |
# Publié par McREMY le 05 Jun 22, 11:15
ok, alors il faudrait faire un fil à fil et tout noter sur un schéma pour determiner le cablage et peut-etre permettre de voir ce qui ne va pas. Ou l'amener chez un réparateur/luthier
|
Haut | ![]() ![]() |
stephanevic Inscrit le: 04 Jan 21 Localisation: St priest (69, France) |
# Publié par stephanevic le 05 Jun 22, 11:51

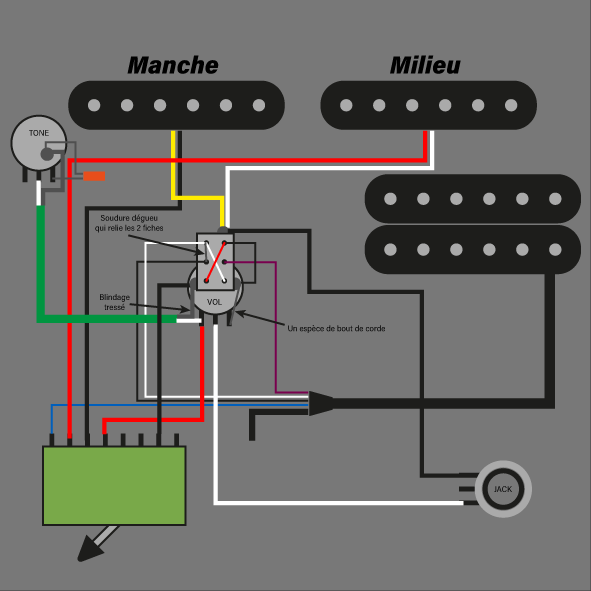

McREMY a écrit : ok, alors il faudrait faire un fil à fil et tout noter sur un schéma pour determiner le cablage et peut-etre permettre de voir ce qui ne va pas. Ou l'amener chez un réparateur/luthierOui voici le schéma que j'ai réalisé à partir des photos que j'avais faites. ![]() |
Haut | ![]() ![]() |
McREMY Custom Ultra utilisateur ![]() ![]() Inscrit le: 05 Mar 04 Localisation: Strasbourg |
# Publié par McREMY le 07 Jun 22, 15:55
as-tu la légende pour les couleurs des fils du humbucker?
D'après ma compréhension, c'est effectivement un split, mais ça me semble compliqué comme cablage pour un simple split, bref en tout cas ça marche. Dans les faits le pont "degue" ne change rien, à moins qu'un des contacts du push pull ne soit mort. |
Haut | ![]() ![]() |
McREMY Custom Ultra utilisateur ![]() ![]() Inscrit le: 05 Mar 04 Localisation: Strasbourg |
# Publié par McREMY le 07 Jun 22, 15:59
Dans tous les cas, pour savoir quel(s) micro(s) et(sont) activé(s) pour chaque position: branche ta gratte à ton ampli: volume de la gratte à fond:
bloque les cordes et touche chaque rangée de plots à la suite avec la pointe d'un tournevis ou autre objet métallique: quand le son sort fort: bobine branchée. Pas de son ou son moins fort (rangée de humbucker): bobine non connectée: micro non actif |
Haut | ![]() ![]() |
stephanevic Inscrit le: 04 Jan 21 Localisation: St priest (69, France) |
# Publié par stephanevic le 09 Jun 22, 12:29
Je pense avoir trouvé la légende du humbucker :
![]() |
Haut | ![]() ![]() |
Fenson66 Vintage Méga utilisateur ![]() ![]() Inscrit le: 24 Feb 10 Localisation: In The Hell of 62 |
# Publié par Fenson66 le 09 Jun 22, 13:03
stephanevic a écrit : Je pense avoir trouvé la légende du humbucker :![]() Non, ça c'est un HB standard 5 fils, le tiens en a 6 (3 bobines) _________________ Il ne faut pas compter sur ceux qui ont créé les problèmes pour les résoudre. Si vous avez besoin de la menace de l'Enfer pour être une bonne personne, alors vous êtes juste une mauvaise personne tenue en laisse. |
