c'est du transistors, non ? en tout cas c'est pas donné !

http://www.gbase.com/gear/mars(...)rboad

Merci

Ça crunch pas mal cet engin, j'aime bien la gueule aussi.

Ouas, c'est le bon câblage.

Cool !
Merci

Ton câblage est en Série/Parallèle, plutôt style "vintage".


Pour le câblage d'un 4X12 de HP 16 ohm en sortie 16 ohm tu as plusieurs choix selon tes goûts :

=> Série/Parallèle
=> Parallèle/Série
=> les deux possibilités en 1...

Il faut tester ce qui te conviens le mieux, car indépendamment des types de HP utilisés, chaque câblage a sa "petite" touche sonore, comme la mise en avant des basse/bas medium, ou des aiguës donnant un son au caractère plus "moderne" ou plus "vintage" etc


Un site ou tu peux y voir les schémas en version simplifiée

Bon câblage!

regardez plutôt la pour vos branchement de 2x12 ou 4x12 :
http://www.scumbackspeakers.co(...).html
je valide

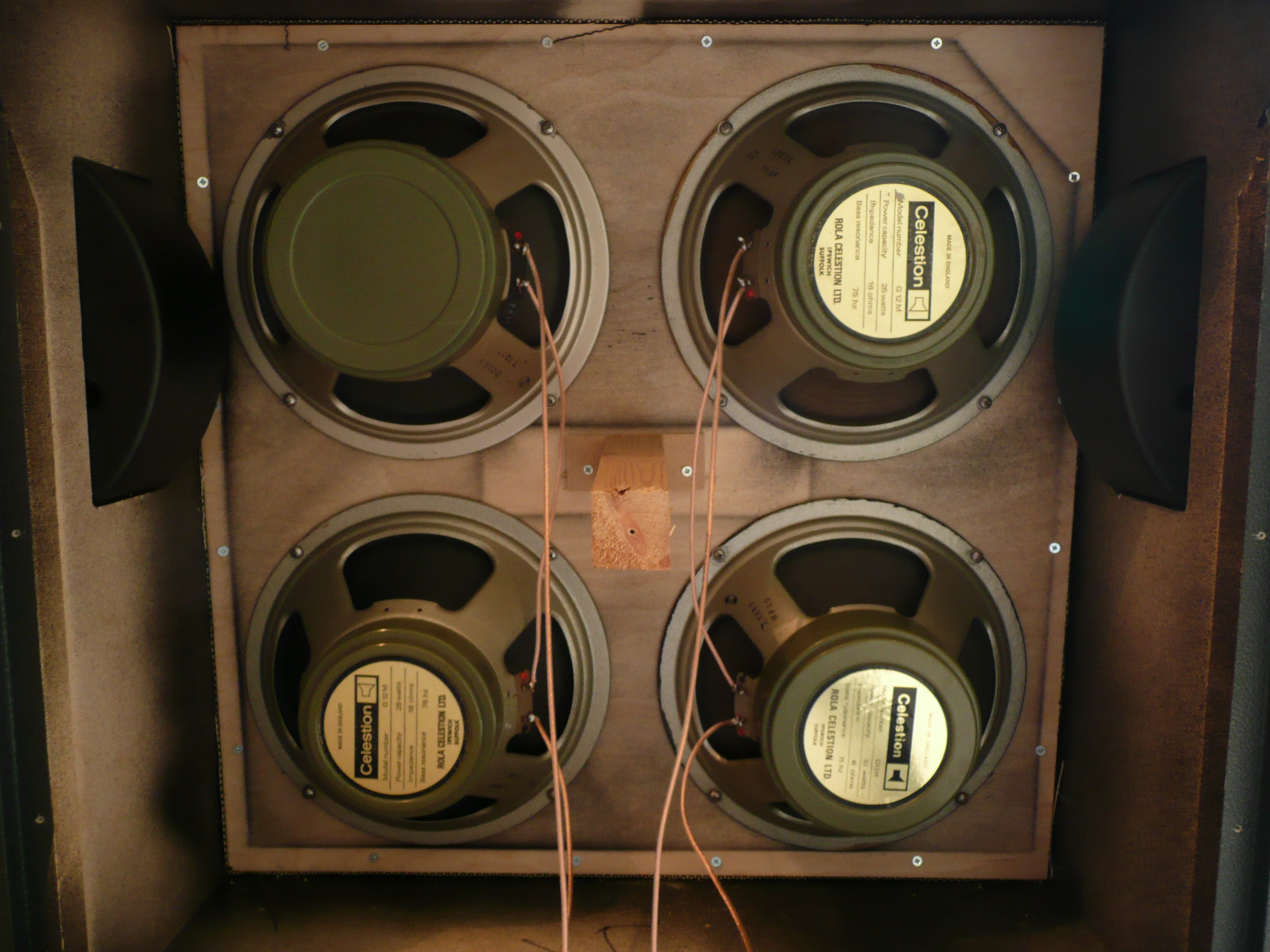

Petite tof de mon 1960BHW monté en G12H/G12M Pulsonic:



J'avais pris comme modèle le câblage de mon 1960 de 81 monté en G12-65. C'est du série/parallèle non?
On voit pas le jack d'entrée du cab mais c'est bien comme sur le schéma de Scumback:
http://www.scumbackspeakers.co(...)4.pdf

Sur les vieux cabs Marshall des 60's et débuts 70's, c'était quel câblage utilisé?

Quelles sont les différences sonores entre un câblage série/parallèle et un parallèle/série?
C'est pas la 1ère fois que je lis ça mais j'ai jamais trouvé en quoi ils diffèrent.

Pour les vieux cabs Marshall, ok c'est un série/parallèle donc comme sur mon HW.

Ah bah oui mais c'est en Allemand
Mais le côté câblage "vontage" me conviendra sans doute parfaitement !

Yep, c'est un câblage en "Série/Parallèle".
C'est ce qui est utilisé sur les cabs "vintage".

Niveau son, cela change au niveau de l'ouverture sonore (enfin je trouve) et la présence des basses/bas medium aussi.
Le son me parait plus "percutant" (moderne?) sur un cablage Parallèle série et plus adouci sur un câblage de type "Série Parallèle".

Après, le gouts et les couleurs...

Au pire Google traduction est ton ami.

Dans tous les cas, le site "Scumback" donné par PiPiRose est tout aussi valable.

edit:
désolé j'avais pas vu ton post d'avant. Merci!

Bon, cablage terminé !
J'ai passé un coup de multimètre pour être certain, il indiquait 13,3 ohms.
C'est normal que les HP ne sortent pas 16 ohms pile poil ?

Oui c'est tout à fait normal, 16 ohm c'est l'impédance alors qu'avec un multimètre c'est la résistance qu'on mesure

Ah, merci pour la précision
