Master ? PPIMV ? Atténuateur ? Son du HP ? Une réponse ici.

Ca donne pas grand-chose. L'intérêt du Master Jose réside dans les diodes (ou transistors suivant les versions).

Il y a juste la possibilité suivant les schémas de bypasser les diodes pour utiliser le master comme un pré-pi ordinaire, intéressant si une mod du type Cascade gain est réalisée en amont.

C'est comme ça que je le conçois en tout cas. Très dur de trouver de la source pour avoir des schémas (et surtout des layouts)...

J'ai l'impression qu'on trouvait facilement il y a une dizaine d'années mais depuis, les sujets qui tournaient autours de ça ont pris l'eau et les pièces jointes sont hs.

Vu que de nos jours quasi plus personne ne s'intéresse à ces mods (la gratte c'est un truc de vieux boomer), pas évident de fiabiliser les sources (quoique, j'ai ce qu'il faut pour le cascade gain, mais pour le Jose Mod, la vache... Ya à boire et à manger...).

Prout... (doublon)

c est ce que jai sur le canal " clean" de mon ccv par exemple( pour moi c est simplement le meilleur ampli du monde sur base marshall rien que ca ) c est vraiment top pour moi , apres ya des variations de valeur suivant les montages sur la valeur du condo et de la resistance de memoire c est generalement 10k / 12k pour la resistance etde 0,22uf jusqu a0,68uf pour certain
c est pas " transparent "comme un simple master mais j aime beaucoup perso , si besoin je vous met un plan ou autre plus tards dans la journée pour l exemple certain on des diodes d autre un mixte transistor diode la aussi suivant le resultat voulu mais 10k / 0,22uf pour commencer est une bonne idée je pense voir si on aime ou pas ,

pour aider voila le celebre plan du josé mod original
https://www.casimages.com/i/24(...).html
pour les layouts ya plein d exemple sur ceriatone par exemple
habituellement on y trouve un switch on off on pour changer de diodes zener en 12v a diodes en 20v ou alors les transistors par exemple mpsa06 chez friedman , 2n5400 2n5401 chez fortin et autre la encore suivant le resultat voulu (par exemple quand tu switch sur la diode zener 12v on a une baisse de volume et quand tu switch sur les 20v tu a une plus grosse baisse de volume qui est a compensser avec le master c est le fonctionement normal )
a essayer voir si ca vous plait c est pas bien compliqué surtout avec les diodes
j ai jamais compris les gars qui jouent un ampli sans master voulant absolument saturer le pi et compagnie , perso un amp sans master volume c est bon pour la personne qui joue que du clean ce qui n est pas mon cas ^^

ici ya le montage de base pour le master avec les diodes
https://ceriatone.com/wp-conte(...)1.jpg
apres la dedans ya plein d exemple pour aider a comprendre ( a trier dans les josé mod) :
https://ceriatone.com/series/m(...)lexi/
apres attention avec ceriatone car ce sont des copies trés aproximative on est loin d un bon clone avec eux ... nick vient prendre les plans qu il trouve sur le fofo slo et se pose pas de questions .... certain sont vraiment loin de l original

Merci Pipirose, surtout pour le schéma. Je n'avais pas su le trouver en version exploitable.

Pour Ceriatone, j'étais allé voir le layout du Chupacabra. Ca ne m'avait parlé qu'à moitié pour être franc.

Je vais me replonger dedans avec le plan et layout de mon JMP pour adapter tout ça.

Pour le reste, j'avais trouvé ça comme layout en ce qui concerne le Jose Mod : https://www.rig-talk.com/forum(...)8654/

(ça semble bête comme chou à mettre en place).

Sinon, j'ai chopé des zener mais pas forcément en 12 ou 20v... Je n'ai trouvé que du 1000v... Ca va pas le faire...

Je vais aller voir sur Mouser...

Encore merci !

des zener en 1000 V ???

https://www.e44.com/composants(...)ener/

Je ne suis pas un expert en diodes après tout : https://www.tube-town.net/ttst(...)ost=1

C'est pas une zener....

-> https://www.tube-town.net/ttst(...)cat=1

Ah ben tout s'explique alors...

Bon, va falloir trouver la réf qui va bien alors...

ok pour le layout ca te montre ce qu il faut faire
pour les ref yen a plein mais si t est pas sur prends ca : 1N4747A pour les 20v et 1n4741 pour des 11v , le plus classique

Yep, le layout semble ok. Je vais croiser ça avec celui du Chupa pour voir comment bypasser l'intégralité du master (envie de revenir à l'état d'origine).

Merci pour la réf !

sur le plan du josé original si tu est attentif tu vois comment josé faisait pour avoir le master traditionel (comme les 2203 par ex ) et son master a lui
bon ta plus qu a essayer voir si ca te plait :-)
des josé mod y en a a toule les sauces chez tout les fabricants ya plus beaucoup de secret pour celui qui est bien renseigné
j espere que ca te plaira , c est generalement des amplis qui plaisent beaucoup et trés utilisé par les pro encore maintenant ...
le ccv etant le top a mes yeux car au plus proche de l original et avec quelques secrets :-) , la version cali de fortin est plus pour les metalleux pur qui non't pas besoin d un clean j aime aussi mais trés agressif , allez o boulot max :-)

Merci pour tes avis.

Ecoute, je vais voir ça. Le temps de recevoir tout ce qu'il faut ça me laisse de quoi étudier l'affaire.

Je viendrais vous faire mes retours !

Pour le pont de diodes, faut mettre que de la zener ou passer d'abord par une diode classique avant d'attaquer la zener du coup ?

Ayé, j'ai regardé et j'ai retranscrit à ma sauce (on en se moque pas là-bas au fond) :

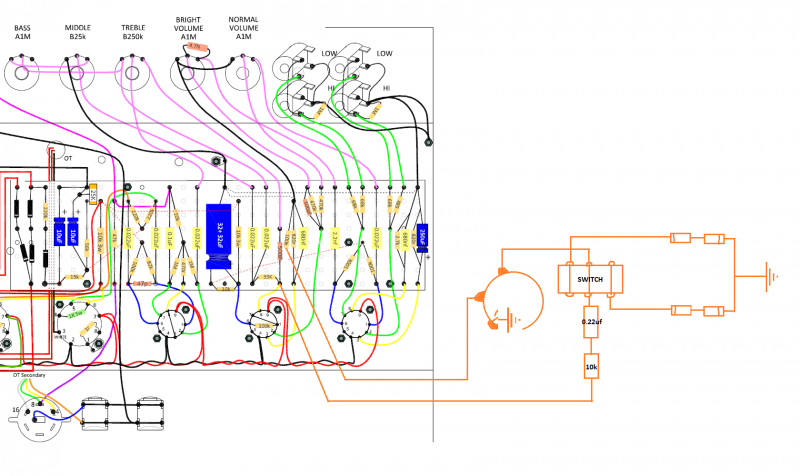

- Master Jose Arredondo avec choix des diodes :

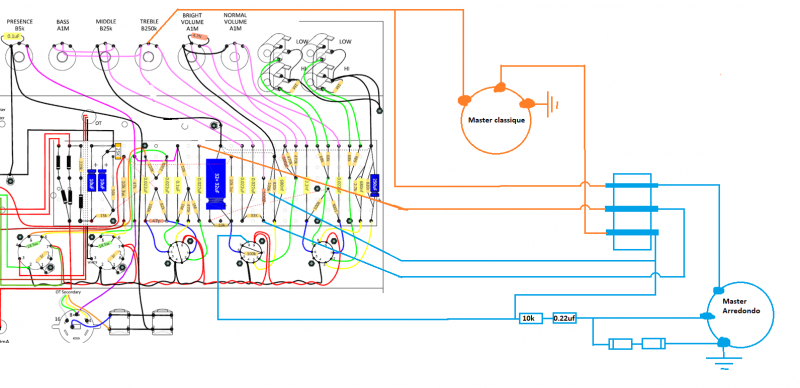

- Pour l'exercice : choix entre Master Arredondo ou master classique d'un 2203. Ca me concerne pas trop car j'ai un JMP mais si ça peut être utile (me suis basé sur ton schéma Pipirose) :



A vérifier pour celui-ci que je n'ai rien oublié côté raccordement à l'ampli (notamment côté cathode de V2).

A priori ça doit être compréhensible pour les pros.

Va falloir que je fasse un mix des deux qui consisterait à avoir le master Jose classique (avec ou sans choix des diodes) mais splittable.

Là où ça me pose souci c'est au niveau du cathode follower, avec la 100k indépendante de la 33k + 470/500pf.

Voilà Messieurs, en espérant n'avoir pas trop mal travaillé.

pas besoin de diode classique en plus des zener mais par contre attention je vois pas bien de bon matin sur tes petites photos mais fais comme sur le plan original du arredondo j ai l impression que ca vas pas dans ton plan , amuse toi a imprimer le plan et au feutre d une couleur tu fais les 4 contacts qui s actionne dans une position et avec une autre couleur tu fais les 4 autres tu comprendra ton erreur facilement , tu verra ou ca passe dans un cas et puis dans l autre quoi

voila ici comment fait mike fortin pour exemple :
https://www.casimages.com/i/24(...).html

tu verra comment il ouvre le circuit au niveau qui te pose probleme :-)
