Photos de vos pédales DIY

Rappel du dernier message de la page précédente :
Matt310
Ben.oît a écrit :
Matt310 a écrit :
Fait maison. Sommer Câble the spirit + jack Hicon à angle.






1,44€ le mètre et des jacks à 1,88€? (cf Thomann)

Non!


Re :


Les Hicon sont pratiques pour les patchs de par leur faible encombrement. Pour le câble guitare même câble Sommer Cable The Spirit avec des jacks Neutrik (j'en ai 2 de 3 mètres et 2 de 1 mètre). Aussi bon que mon Cordial à 40€ (mêmes jacks d'ailleurs).
Matt310

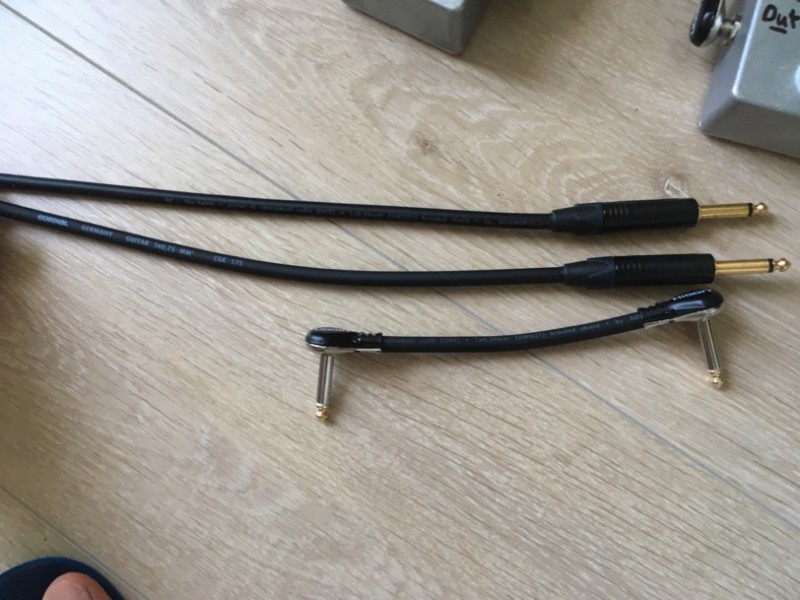

De haut en bas :
- Sommer Cable guitare (Neutrik)
- Cordial / Neutrik
- Sommer Cable patch (Hicon)


Câbles guitare
jack_vester
Ayé, j'ai enfin mis en boite ma reverb faite il y a (fort) longtemps. C'est une MadBean Ping avec une brique BTDR-3H, donc longueur de reverb réglable.
Nécessité de changer le dual 100K par un Dual 25K ou 50K au pire, car avec 100K, ça oscille dans tous les sens à fond, c'est totalement sans intérêt.
Pour info, Accutronics donne un dual 10K sur son schéma de principe.
Je sais pas pourquoi MadBean est venu coller un 100K...

Toujours est-il que ça réverbère... C'est pas mal, mais vraiment pas de quoi se frotter par terre...
Pas trop motivé à la mettre en boite car j'ai une strymon BlueSky, et comment dire........ Ya pas photo, ça n'a RIEN à voir...

Boitier "endepinted" par un collèque "artiste", qui aime les tentacules...


Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
Rivera
  • Vintage Top utilisateur
Je découvre le topic, bravo pour ces réalisation plus vrai que nature...
Pour ceux qui se montent de BE OD,perso, j'ai une originale et pour info tous les condos sont des modèles haut de gamme Nichicon Série UFG "Fine Gold".

Ca m'a donné envie de me monter un kit pour tweaker un peu...
Ventes:
ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12

Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!!
PiPiRoSe
salut Rivera
dave et les nichicon c'est une histoire d amour , je l ai déjà lu disant qu il préférait les nichicons sur les cathodes de ses amp plutôt que du film

cool si ta envie de bricoler une be od sachant comment tu ty prends et avec une originale en main , ça vas faire mal
I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/
Matt310
Moi aussi j'aime bien les nichons...
benoi31
Citation:
Toujours est-il que ça réverbère... C'est pas mal, mais vraiment pas de quoi se frotter par terre...
Pas trop motivé à la mettre en boite car j'ai une strymon BlueSky, et comment dire........ Ya pas photo, ça n'a RIEN à voir...


Oui, les BTDR c'est rarement ouf en terme de reverb... Sympa pour des reverbs un peu surf mais bien éloigné de la Blue Sky !

Avec le Spin FV1 on a de grosses réverbs numériques qui se rapprochent beaucoup plus de ce style de son.
Mon blog DIY :
http://www.coda-effects.fr
Boba7
  • Custom Total utilisateur
Benoit t'en es où d'ailleurs de ta reverb?
J'ai toujours un eeprom de reverb Alexander si tu veux !
Denis13
  • Vintage Méga utilisateur
Matt310 a écrit :
Monter des pedales quand on dort pas assez c'est pas bon... U1 monté à l'envers.

Décidément... ça chauffe plus et mon voltage en sortie de R22 est correct. Faut que j'essaie la pedale maintenant histoire de voir si j'ai pas à nouveau cramé un ampli op. Au pire j'ai un RC4558 pour dépanner.

Tu pourrais me mesurer tes voltages sur U1
J'ai un pb à ce niveau sur mon montage avec le pcb mais j'arrive pas à voir d'où ça peut venir
Merci !
Matt310
Je te regarde ca demain matin.
Matt310
Voltages U1 :
1 : 4,46
2 : 4,46
3 : 3,00
4 : 0,00
5 : 4,30
6 : 4,47
7 : 4,47
8 : 8,94
Denis13
  • Vintage Méga utilisateur
Matt310 a écrit :
Voltages U1 :
1 : 4,46
2 : 4,46
3 : 3,00
4 : 0,00
5 : 4,30
6 : 4,47
7 : 4,47
8 : 8,94

Merci, ça confirme bien que j'ai un souci autour d'U1
Denis13
  • Vintage Méga utilisateur
Il devrait y avoir continuité entre R4, R5 et U1-2, pas de souci entre R4 et R5, mais pas de continuité avec U1-2, ce qui est très bizarre. Je commence à me demander si il ne pourrait pas y avoir un souci sur une piste du pcb
http://www.pedalpcb.com/files/(...)c.zip

Edit : pour mieux illustrer où il doit y avoir cette continuité, tu pourrais vérifier Matt ?
Matt310
Continuité entre R4, R5 et U1-2 chez moi (R=0).
Piste foireuse ? Tente de souder un fil entre R5 et U1-2 peut être pour valider la piste défectueuse.
Denis13
  • Vintage Méga utilisateur
Matt310 a écrit :
Continuité entre R4, R5 et U1-2 chez moi (R=0).
Piste foireuse ? Tente de souder un fil entre R5 et U1-2 peut être pour valider la piste défectueuse.

Oui j'ai tenté ça rapido hier mais pas de son du tout non plus, je me demande vraiment si mon pcb n'est pas complètement foireux...
Merci en tous cas
Au fait, pas de feedback ou autre sifflement sur la tienne ?
