Photos de vos pédales DIY

Je m'y suis pas mal remis récemment, une Deluxe Memory Man, j'adore, Friedman Golden Pearl très bien aussi, Lovepedal super 6 Stevie Mod et kalamzoo, au top (surtout la SRV) et une 5150EVH mais dont je ne suis pas trop satisfait pour le moment.
Là en cours j'ai un EQD Grand orbiter Phaser et une Mi Audio Tube Zone
Je mettrai quelques photos de tout ça

Pour la câblage du 3pdt j'utilise ça, c'est assez simple à comprendre

Super ! Merci Denis !

Perso j'ai toujours un pcb de Dirty Shirley à faire.

Je me laisserai bien tenter par la reverb de chez Musikding, la BE-OD de chez Musikding (histoire de voir si je retrouve les mêmes défauts), la Charlie Brown et la Golden Pearl...

Ca en fait du monde !

Va falloir refaire un peu de stock...

Bon, j'ai intégralement refait la Woolly Mammoth, résultat = ça ne fonctionne toujours pas.

Il semble que le câblage du 3PDT ne correspond pas...

C'est vraiment le mystère total cette pédale... La première fois que j'ai tenté de la construire c'était il y a 8 ans.

J'abandonne. En plus je suis quasi sûr que ça va pas me plaire en plus !

En tout cas spéciale dédicace au clampin qui a lancé le schéma sur Internet...

Ce gros abruti n'a rien précisé en ce qui concerne le noyaux central de toute pédale => le switch.

Bref... Expérience bien frustrante pour le coup...

tu peux poster le schema pour voir si on peut t'aider?

Merci c'est gentil.

Là je fais une pose sur cette pedale. Le schéma est celui que l'on trouve partout sur le Web :

https://images.app.goo.gl/ku6f(...)NrXu5

Je l'ai intégralement refait mais je pense que c'est le câblage du 3PDT qui ne fonctionne pas...

Je reverrais plus tard, je suis en overdose de plomb pour le moment !

Je vais finir la Dirty Sanchez que j'ai prévu et ensuite on verra bien.

Le cablage du 3pdt est tout à fait classique, c'est du true bypass (voir le layout que je t'ai passé plus haut)
Sinon je l'ai montée il y a 7 ou 8 ans avec le même layout que toi et elle ne fonctionnait pas. Je n'avais pas cherché plus loin, c'était pour un gars qui finalement n'en voulait plus --> poubelle
Mais sur tagboard il est indiqué vérifié donc...

Tu devrais te faire une test box pour tester tes circuits avant de les mettre en boite, ça te permet de voir si le circuit fonctionne sans avoir à câbler le 3pdt

Oui, ce schéma semble étrange finalement. 2x que je le tente et deux fois que ça ne fonctionne pas...

Je vais laisser tomber. Ca me fait toujours un boîtier en rab.

Je vais chercher pour la test box. Merci pour tes conseils !

Salut

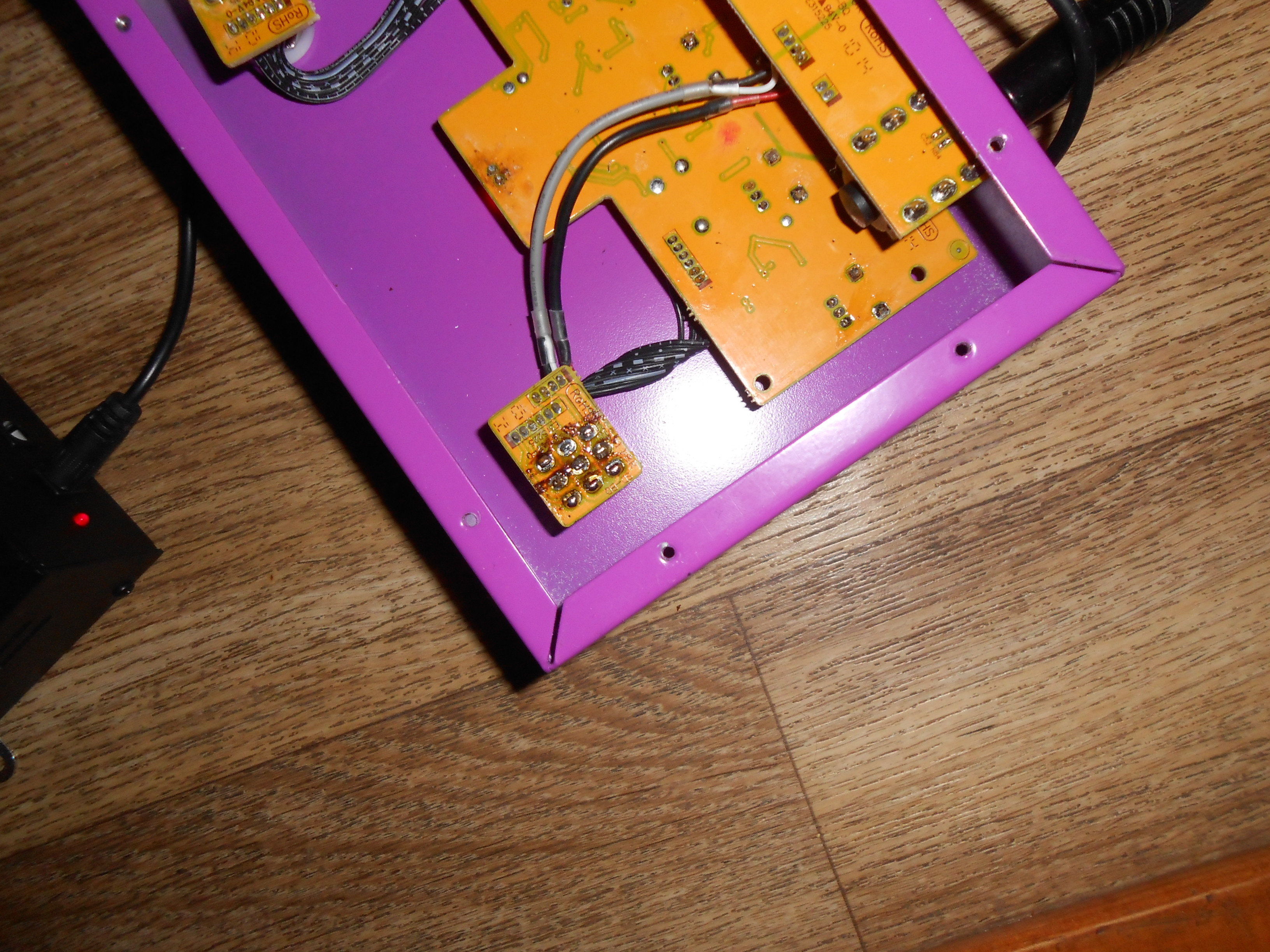

Quelqu'un saurait-il comment s'appelle cette pièce et où s'en procurer une nouvelle svp ? Le switch 3PDT déconne et je ne parviens pas à le déssouder de cette carte…

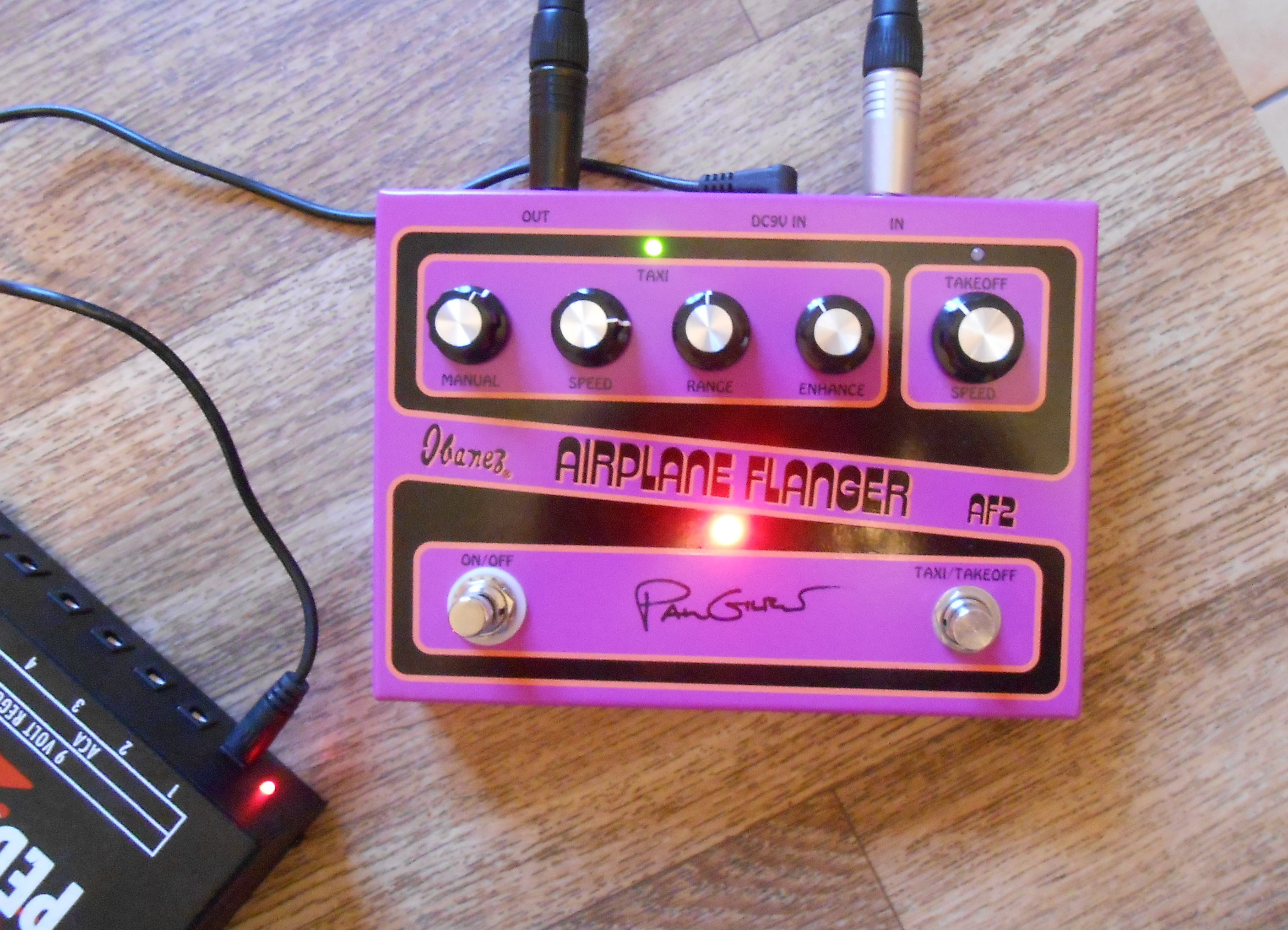

La pédale est une Ibanez Airplane Flanger.

D'avance merci

Salut,

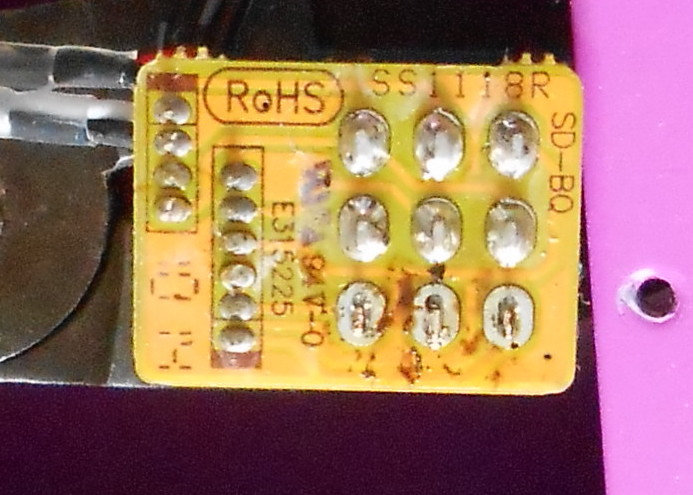

Attention c'est du ROHS, c'est à dire alliage sans plomb. La température de fusion est beaucoup plus élevée que pour l'alliage au plomb.

Pour ça il te faut une panne neuve afin de ne pas polluer la carte avec le plomb et de la bonne tresse à dessouder. Tu étame bien ta panne et met un peu d'alliage sur la panne (pas trop) et aspire tout le tour de la brasure. Tu peux le faire en plusieurs fois en veillant à ne pas rester coller avec la tresse sur la pastille au risque de l'abimer.

Je ne sais pas quel fer tu possède ni sa puissance mais je te conseil de monter la température à au moins 360 voir 380°C si il est régulé.

C'est pour ça que lorsque j'ai essayé de l'étain sans plomb c'était une catastrophe ?

Je réessaierai sur mon futur projet.

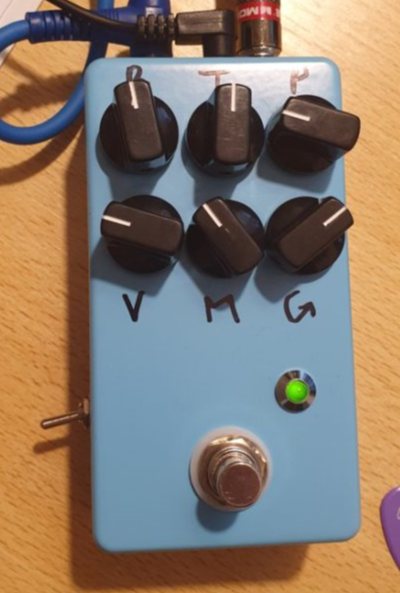

D'ailleurs j'ai terminé la semaine dernière une petite Dirty Shirley de derrière les fagots :

Tu ressoudes sur les soudures avec de la bonne vieille soudure du plomb, quand c'est bien chaud et liquide tu tapes la cartes sur ta table, la soudure va tomber toute seule.
Ça parait bourrin mais ça marche tr!s bien (je fais ça depuis toujours pour les grosses soudures de merde).
La soudure ROHS c'est juste pour l'industrie, pour le bricolage on s'en tape.

Merci pour vos infos et conseils.

[quote="Chopine Boy"]
Merci pour vos infos et conseils.

Vous êtes génial ! MERCI ! Ma pédale est revenue à la vie alors que je pensais vraiment qu'elle était foutue… J'ai remis de la soudure sur les plots, et tout de suite après j'ai déssoudé à la tresse… tout est parti ! Je pensais avoir endommagé la carte mais même pas, tout fonctionne nickel. Encore merci Manulonch et voMIgrave

Nickel

Si tu peux, essayes d'enlever les résidus de colophane (la résine marron) avec un peu d'alcool isopropylique et une brosse à dent ou à défaut de l'alcool à 70° et remettre un peu de verni acrylique pour être tranquille.

Et du coup tu as changé le switch ou ce n'était que des soudures sèches ?
