J'ai refait un essai avec un TL072 à la place du LM833 et ça le fait déjà mieux.

Possible de laisser comme ça ou le TL072 risque de souffrir ?

Me demande si dans la Plexitone single channel ça n'est pas aussi un LM833 du coup, ça sonne tellement nid d'abeille... L'impression d'avoir exactement le même "grain".

J'en ai monté pas mal de crunch box, j'adore, c'est ma disto à tout faire préférée.
Tu as du te gourrer quelque part sur le kit MD

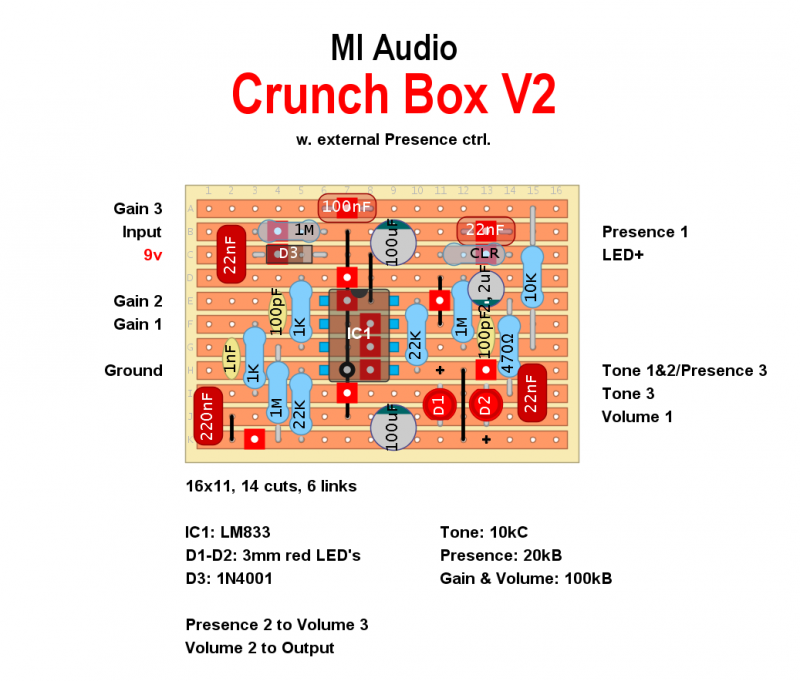

Sinon encore plus simple :

C'est un peu dommage de payer un pcb aux us + fdp avec un circuit aussi simple

Si je l'ai pris chez MD c'est bien pour cette raison.

Je ne me suis pas trompé sur le montage non.

Je me souviens que le son pouvait être fishhhhsssy si on poussait trop le tone mais là sur le clone ça fait vraiment partie du son de la pédale. Bien plus présent quoi...

Avec le TL072 : moins de drive, c'est un peu plus chaud et dynamique.

Au pire je retenterais un jour avec ton schéma.

J'ai jamais eu ce son fishhhhh dont tu parles, et j'ai du en monter 4 ou 5, tjs avec le 833
Vérifie quand-même encore, combien de fois je me suis dit que je n'avais pas pu me gourrer sur un montage qui sonnait pas...jusqu'à finalement trouver une petite connerie.
Le truc classique, c'est la soudure qui déborde sur un autre pad, erreur de composant, condo électro à l'envers...

J'ai bien vérifié, rien de tout ça...

Je pense tout simplement que je n'aime plus le son qu'elle procure...

Avec toutes les MIAB que j'ai pu avoir par la suite...

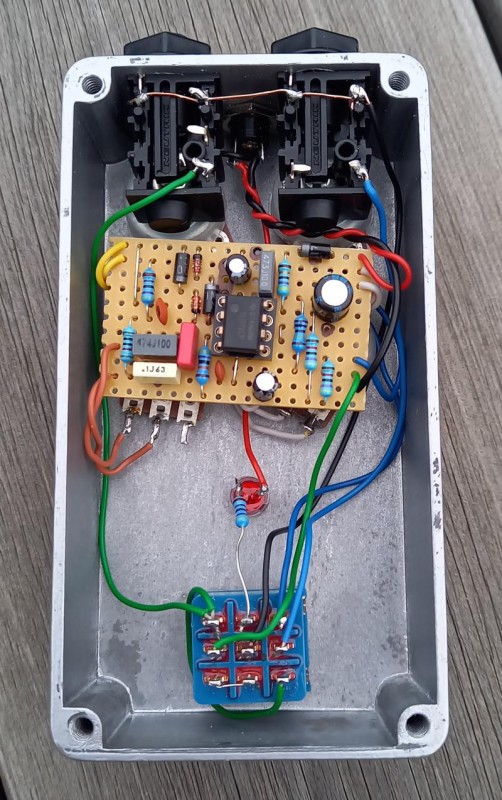

Petite photo de l'intérieur :

ça c'est tout à fait possible, mais le son que tu décris n'est pas du tout caractéristique de la CB
Au contraire elle a un grain assez rond et sonne plutôt tight

J'ai retesté, faut vraiment pousser le volume en fait.

J'ai remis le LM833.

Ca sonne quand même très gras avec un grain sympa mais si tu pousses un peu trop les aigus ça fait un peu trop disto abeille fsssh dans les aigus (même si on finit par s'y habituer).

Je reste mitigé, c'est pas mal mais pas fou non plus. Jusqu'à maintenant, les deux pédales que j'ai possédé et que je me suis fait en clone ne sonnent pas tout à fait pareil.

Les clones ne sonnent pas forcément moins bien, ils ont parfois plus de caractère mais sont un peu moins dynamiques je trouve.

Bref, je vais quand même garder la CB.

Pas la même technologie de condensateurs = pas le même grain.

En fonction du type de diélectrique qui composent les condensateurs qui se trouvent dans les pédales tu n'auras pas le même rendu sonore final.

lecture :
http://diyaudioprojects.com/mi(...).html

Oui, mais la majorité des pédales du commerce que j'ai ouvertes ont des condos tout à fait standard, des films polyester (souvent les gris de chez Tayda).
Mi audio par exemple puisqu'on parle de la crunch box, je viens de me prendre une tube zone d'occase (super pédale !), c'est tout ce qu'il y a de plus standard à l'intérieur

tu as monté C4 et C6 au dos du PCB? Les 2 LEd sont elles bien tete beche?

perso, j'ai monté 6 ou 7 kits de chez Musinkding et je n'ai jamais eu de problème

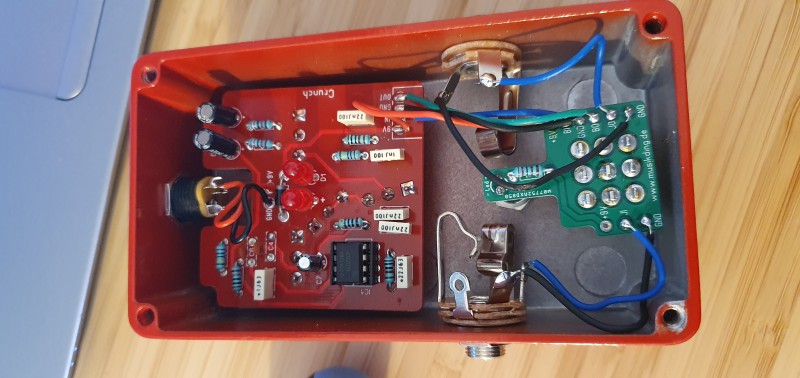

On voit mal sur la photo mais C4 et C6 sont bien positionnées de ce côté du board.

Pour les leds oui, la polarité a bien été respectée !

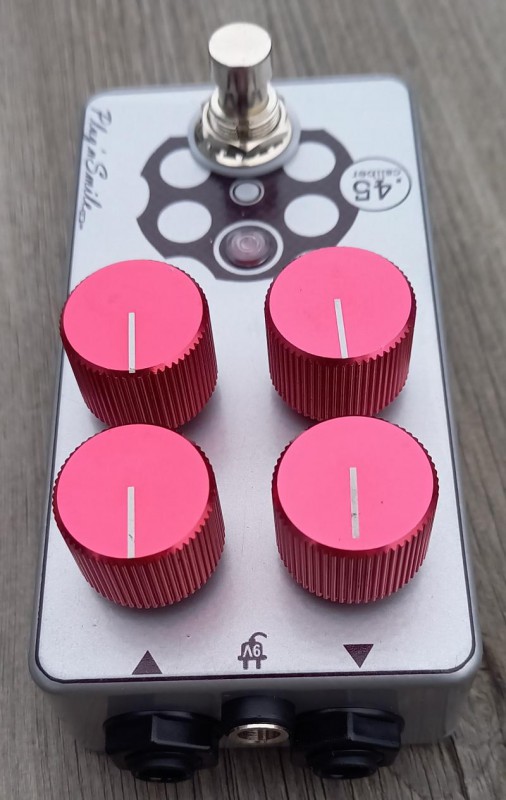

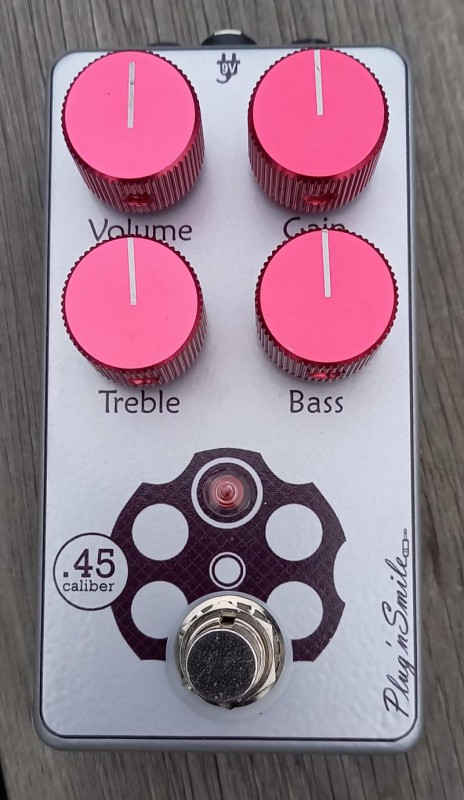

Une Rockett .45 Caliber, découverte via le topic des MIAB, très très belle surprise !
