Pourquoi J'ai 5 fils ?

  • Publié dans guitare
Auteur Message
Decards
Inscrit le: 06 Aug 21
Localisation: France

Bonjour ,

J'ai chercher partout sur internet et impossible de trouver ou comprendre ce que c'était.

J'ai récupéré il y a longtemps une Ibanez et elle trainait dans un coin depuis longtemps puisque

tout le câblage était à refaire. Je pensais m'en sortir tranquillement avec un diagramme trouvé sur

internet comme avec mes autres guitares mais le hic c'est que 5 files sortent des micro et je n'arrive pas à trouver de schéma qui corresponde ni à comprendre pourquoi j'ai 5 files qui sortent de chaque micro.

Ce sont sensés être des micro splittable via des pushpull sur les bouton de volume pour le micro manche et sur le tone pour le micro chevalet j'ai aussi ce sélecteur micro dessus.

Si quelqu'un ici savait ce qu'étaient ces 5 files ou même mieux un diagramme pour le câblage je vous serait éternellement reconnaissant haha.

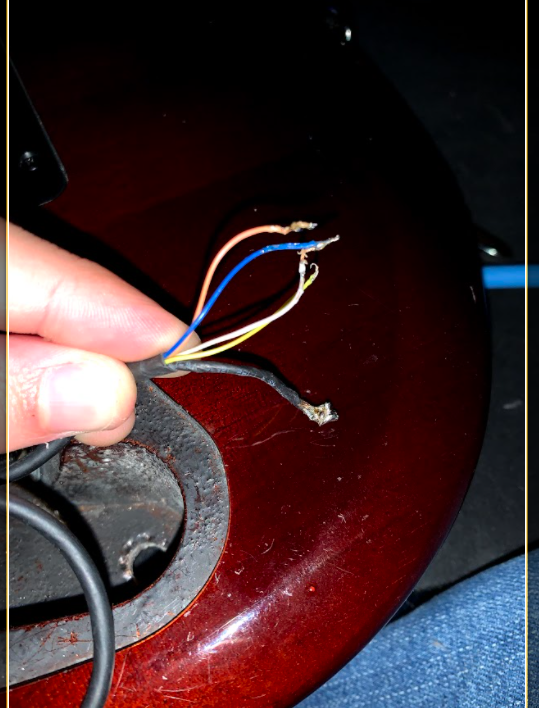

files

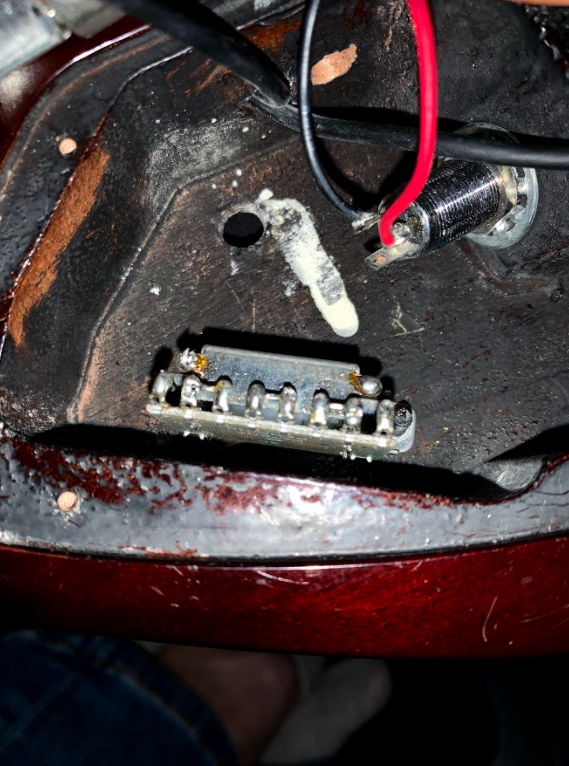

Selecteur
Haut
Alerter un moderateur
stege106
Vintage Top utilisateur


Inscrit le: 18 May 11
Localisation: Liège (Belgique)

Bonjour,

tu as 4 fils (2 par bobinage) et la masse de la tresse d'isolation du cable blindé (qui se relie à la masse).

par contre je ne connais pas ton sélecteur.
Haut
Alerter un moderateur
The Trout
Vintage Méga utilisateur


Inscrit le: 18 Nov 08
Localisation: Clairement-Ferrand

Cherche "ibanez wiring" sur google image, on trouve les schémas pour les micros ibanez "à 5 fils".

http://www.ibanezrules.com/images/wiring_diagrams/RG920.bmp

_________________
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Haut
Alerter un moderateur
d402
Custom Top utilisateur

Inscrit le: 10 Oct 15
Localisation: France

Il faut un multimètre réglé sur "Ohms" pour retrouver les 2 bobines et la masse!

_________________
http://srsystemaudio.blogspot.fr/
Haut
Alerter un moderateur
elchupacabre
Custom Top utilisateur


Inscrit le: 21 Oct 17
Localisation: Mordor...

J’ai eu le même souci que toi, sur le site ibanez il y a plein de câblages sympas... Ton sélecteur est comme un Fender like, c’est juste que les pattes sont toutes du même côté, en gros il faut compter une sur deux ...

_________________
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
Haut
Alerter un moderateur
Decards
Inscrit le: 06 Aug 21
Localisation: France

Bonsoir

Merci beaucoup pour toutes vos infos ca m'a bien aidé !

Je suis entrain de changer de fer a souder pour un vrai poste et des que j'ai ca je m'y remet !



Bonne continuation
Haut
Alerter un moderateur
The Trout
Vintage Méga utilisateur


Inscrit le: 18 Nov 08
Localisation: Clairement-Ferrand

Decards a écrit :


Je suis entrain de changer de fer a souder pour un vrai poste et des que j'ai ca je m'y remet !




Bonne idée, un fer correct c'est la base pour bien souder

_________________
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Haut
Alerter un moderateur
