[Résolu] Problème niveau sonore Jaguar Cobain

Forum Fender
Forums
Crazy pumpkin
Bonjour j'ai acheté une Fender Jaguar Cobain, modifiée, que j'ai remis en configuration d'origine en suivant le diagramme "officiel".

Je branche et là un niveau sonore "ultra faible".

Que ce soit en position manche ou "bas" avec le toggle switch, le son est beaucoup plus faible qu'avec ma stratocaster en conservant les mêmes réglages de l'ampli. A noter que les tonalités fonctionnent.

Quelqu'un a une idée d'où cela pourrait venir?
elchupacabre
Crazy pumpkin a écrit :
Bonjour j'ai acheté une Fender Jaguar Cobain, modifiée, que j'ai remis en configuration d'origine en suivant le diagramme "officiel".

Je branche et là un niveau sonore "ultra faible".

Que ce soit en position manche ou "bas" avec le toggle switch, le son est beaucoup plus faible qu'avec ma stratocaster en conservant les mêmes réglages de l'ampli. A noter que les tonalités fonctionnent.

Quelqu'un a une idée d'où cela pourrait venir?


Une masse quelque part??? As tu vérifier tes soudures??? Je sais c'est con mais des fois...
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
Invité
Des erreurs de filage ou des soudures défectueuses.
Ça ne peut être rien d'autre si ;
1-la guitare fonctionnait bien avant
2-Et si tu remplacé des pièces ( pots , interrupteur..) par de bonnes pièce.
Ce qu'on ne sait pas

Ce serait utile d'avoir un lien pour regarder le diagramme que tu as suivi.

On te proposerait des lectures de résistance à prendre

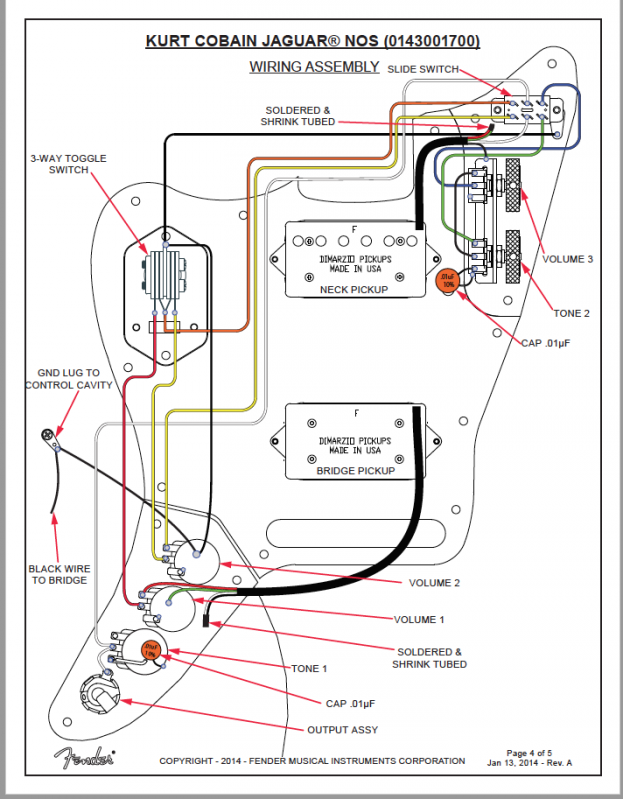

Celui-ci peut-être ?

https://www.fmicassets.com/Dam(...)D.pdf



jaguar Curt Corbain
Crazy pumpkin
latole a écrit :
Des erreurs de filage ou des soudures défectueuses.
Ça ne peut être rien d'autre si ;
1-la guitare fonctionnait bien avant
2-Et si tu remplacé des pièces ( pots , interrupteur..) par de bonnes pièce.
Ce qu'on ne sait pas

Ce serait utile d'avoir un lien pour regarder le diagramme que tu as suivi.

On te proposerait des lectures de résistance à prendre

Celui-ci peut-être ?

https://www.fmicassets.com/Dam(...)D.pdf



jaguar Curt Corbain


c'est précisément celui-ci.

Je vais tout re-checker.

La guitare avait été modifiée sur sa partie électronique.

Sinon j'envisage un rachat de tous les composants, certains étant "fatigués".
Invité
" Sinon j'envisage un rachat de tous les composants, certains étant "fatigués".

Non à moins de prouver que ces composantes soient défectueuses autrement ça ne règlera rien et tu gaspilleras ton argent.

1- De quels composantes s'agit ils ?
2- Qu'est-ce qui te fait croire à cette fatigue des composantes ?

Un niveau sonore très faible signifie fort probablement un mauvais branchement des micros.
Ceux-ci étant 4 fils, il est facile de se tromper .
3-Quel est la marque des micros ' Fender ou ...

Des réponses au 3 questions aideraient.
Crazy pumpkin
MrClean a écrit :
T'as bien vérifié la hauteur des micros avant tt ça?


oui pas de soucis de ce côté là.

latole a écrit :
" Sinon j'envisage un rachat de tous les composants, certains étant "fatigués".

Non à moins de prouver que ces composantes soient défectueuses autrement ça ne règlera rien et tu gaspilleras ton argent.

1- De quels composantes s'agit ils ?
2- Qu'est-ce qui te fait croire à cette fatigue des composantes ?

Un niveau sonore très faible signifie fort probablement un mauvais branchement des micros.
Ceux-ci étant 4 fils, il est facile de se tromper .
3-Quel est la marque des micros ' Fender ou ...

Des réponses au 3 questions aideraient.


le sélecteur 3 position sur la partie "haute" du contrôle (control rythm) est fatigué.

J'en ai sur la Jagstang et sur mon ancienne Jaguar, celui glisse presque sans "clipser" (ce qui ne gêne pas le fonctionnement ceci dit).

J'ai les même micros que sur le schema, et j'ai bien vu que les fils des micros sollicités n'étaient pas les même entre le PAF et le Super Distortion.

J'ai un peu galérer à tout rerentrer, je vais tout demonter pour checker. Une soudure a peut être souffert.


Merci
Invité
Crazy pumpkin a écrit :
[
n
le sélecteur 3 position sur la partie "haute" du contrôle (control rythm) est fatigué.

J'en ai sur la Jagstang et sur mon ancienne Jaguar, celui glisse presque sans "clipser" (ce qui ne gêne pas le fonctionnement ceci dit).


Merci


Ça ne fait pas un son faible ce petit problème
Invité
Le micros neck à ses deux micro single coil branchés en parallèle ce qui fera un son moins fort que le micro Bridge qui est branché standard cad ses deux micros sont en série.

Le schéma Fender ne montre pas le blindage qui entoure ces fils. Il doit être soudé à la masse
Invité
Crazy pumpkin a écrit :


J'ai un peu galérer à tout rerentrer, je vais tout demonter pour checker. Une soudure a peut être souffert.


Merci


Montre des photos de l'intérieure, ça peut aider.
MrClean
[quote="latole"]
Crazy pumpkin a écrit :
MrClean a écrit :


J'ai un peu galérer à tout rerentrer, je vais tout demonter pour checker. Une soudure a peut être souffert.


Merci


Montre des photos de l'intérieure, ça peut aider.


Ce n'est pas moi qui ai dit ça

Sinon tu t'es pas tromper ds les 4 conducteurs?
Parfois le noir c'est pas le noir
Invité
quote="latole"]
Crazy pumpkin a écrit :

J'ai un peu galérer à tout rerentrer, je vais tout demonter pour checker. Une soudure a peut être souffert.


Merci


Montre des photos de l'intérieure, ça peut aider.[/quote]


[/quote]

Corrigé
MrClean
[quote="latole"]
MrClean a écrit :
latole a écrit :
Crazy pumpkin a écrit :
MrClean a écrit :


J'ai un peu galérer à tout rerentrer, je vais tout demonter pour checker. Une soudure a peut être souffert.


Merci


Montre des photos de l'intérieure, ça peut aider.


Ce n'est pas moi qui ai dit ça



Corrigé


Essaye encore
Invité
Crazy Punkin es-tu capable de mesurer les ohms à la sortie du jack de la guitare et dans les différentes position des pickups ?

Ça nous donnerait peut-être une piste.
