Salut me revoilà ! ;-)

Alors j'ai déconnecté le micro Ephiphone (cf photo 1) mais je me retrouve bloqué pour enlever le connecteur pour mettre celui-ci sur le micro Dirty Fingers. (cf photo 2). J'ai l'impression que ce n'est pas jouable... Votre avis ?

Merci !

Soudure et gaine thermo!

excellent..

Je pense que ce qu'il attend comme réponse c'est : d'un côté j'ai 2 fils, de l'autre 4. Quel fil je raccorde sur quel fil...

Exact !!! ;-)

Soudure et gaine thermo pas de souci mais qui dans quoi ou avec qui ? ;-)

C'est dégueulasse, ça...

Mais en effet...
le noir + la tresse de blindage => Fil N°1 => Masse => Sur le fil noir de la prise Epiphone

Le Rouge = Fil N°2 => Signal => Sur le fil Blanc de la prise épiphone.

Tu laisses Blanc et vert ensemble, mais tu les protège avec un bout de gaine thermo également...

Je ne dirai pas que c'est dégueulasse ! ;-)

Quand tu dis "sur le fil noir" c'est à dire que je dois couper les fils Epiphone au lieu d'essayer de détacher le connecteur et de mettre les fils du nouveau micro dessus ?

Sinon c'est très clair ! Merci Jack

Oui, n'essaye pas de bidouiller le connecteur, coupe les fils avant, mais en laissant 2 ou 3cm pour re dénuder si tu te foires sur une soudure.

Au top !

Merci Jack. Je vous tiens au jus.

Pas de souci!!

Hello Jack,

Désolé de revenir sur le sujet mais je viens juste de faire l'installation du Dirty Fingers mais ça ne fonctionne pas... Oui j'ai pris le temps mais j'étais sur un autre projet entre temps.

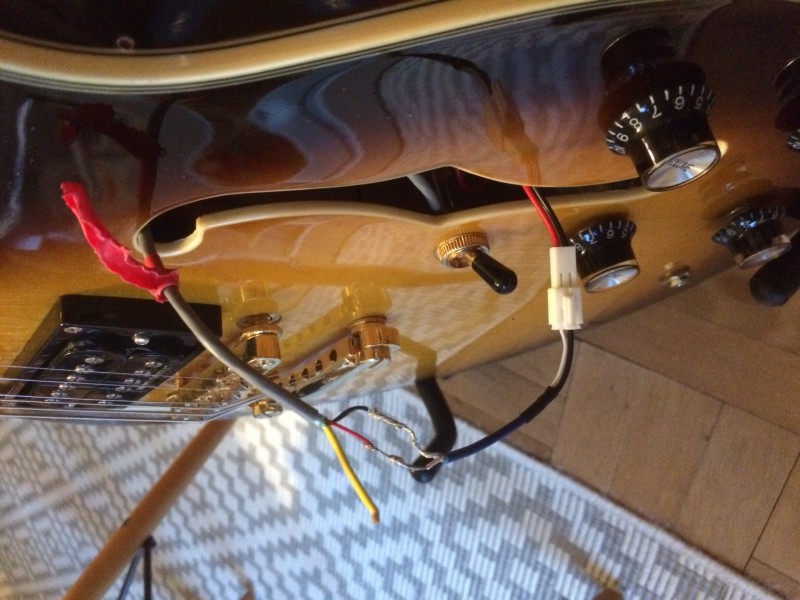

Voici une photo. Est-ce que tu vois quelque chose de pas bon ? (j'ai enlever la gaine).


Merci beaucoup,

F.

Hello !

Personne pour me donner un petit coup de main s'il vous plait ?

Merci,

[quote="MonarKc"]

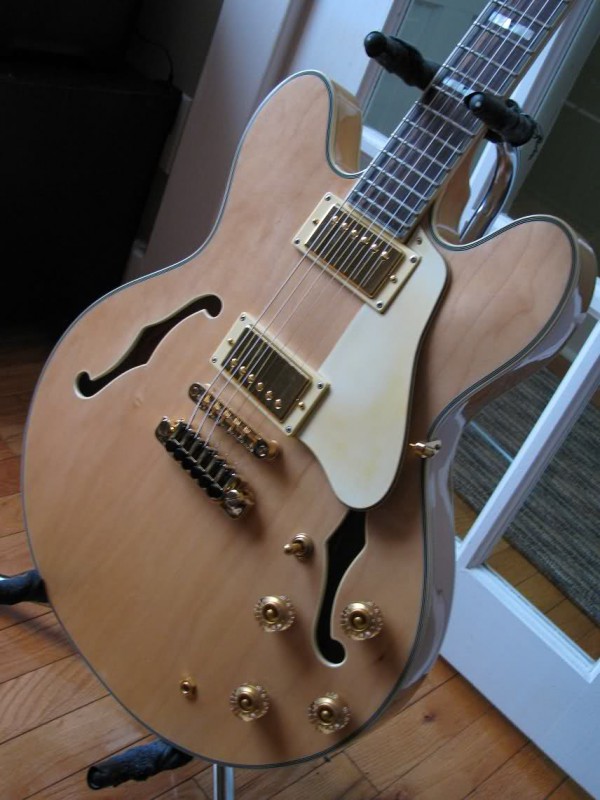

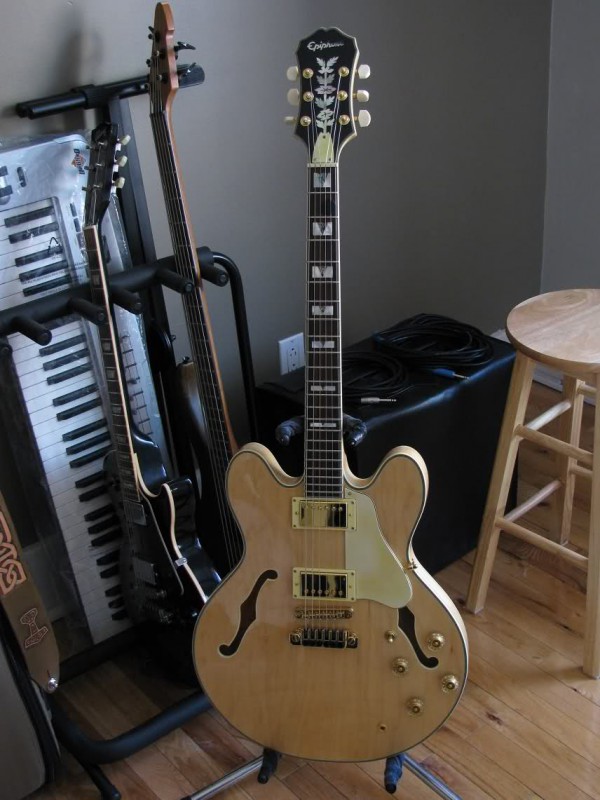

Je suis fan de ton changement de pickguard et de contour micro crème. Tu les as trouvé sur quel site ? Aurais tu le lien ?
Merci !
