# Publié par oldamp le 22 Apr 13, 17:44

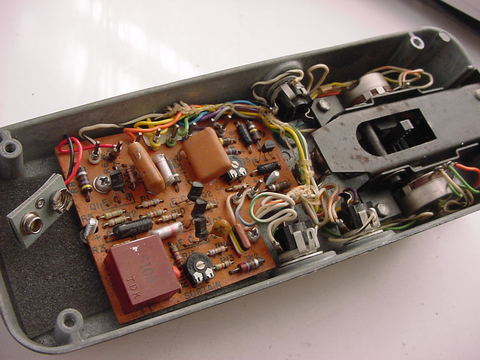

J'ai une Wha Cry Baby à restaurer, mais je ne connais pas ce modèle ! je n'ai trouvé qu'une seule photo sur le web qui dit que ce serait un modèle Thomas Organ 1967... les wha que je connais n'ont que deux transistors, là il y en a cinq (2 x 5115, 2 x 5117 et 1 x 5124)... la self semble être la TDK 5103. voici quelques photos :
![]() ![]() ![]() le circuit imprimé porte la référence 25-5689-3B et l'étiquette dessus B5 (ou 85)-37230-0. merci de vos lumières. _________________ Poutine, dégage ! Vaccinez-vous bordail ! ATTENTION ! Google vous surveille ! |
Haut | ![]() ![]() |
| |
oldamp Vintage Méga utilisateur ![]() ![]() Inscrit le: 30 Mar 09 Localisation: Je suis ukrainien |
# Publié par oldamp le 23 Apr 13, 18:00
Personne ne connait cette wah ? ça doit être un modèle super rare et collector alors.... je précise que la partie avant, où est le logo CRY BABY, actionne un 2eme switch, en plus de celui actionné par la pédale !
_________________ Poutine, dégage ! Vaccinez-vous bordail ! ATTENTION ! Google vous surveille ! |
Haut | ![]() ![]() |
Mr. dickhead Vintage Méga utilisateur ![]() ![]() Inscrit le: 16 Aug 06 Localisation: - |
# Publié par Mr. dickhead le 23 Apr 13, 18:15
effectivement c'est bien la premiere fois que je vois ca. Tu as contacté Dunlop au pire n'étant plus en production depuis Jesus Christ il te fileront peut etre le schéma.
T'as l'intention de retracer le schéma ? ca serait interesser de savoir ce qu'est . _________________ https://rumorofsmoke.github.io electrictone.github.io/ https://www.facebook.com/electrictonemusic |
Haut | ![]() ![]() |
-Charles- Custom Top utilisateur ![]() ![]() Inscrit le: 30 Sep 04 Localisation: France |
# Publié par -Charles- le 24 Apr 13, 12:37
J'ai une Thomas Organ Crybaby de 1969 (made in Sepulveda) avec un TDK dedans, et il ne ressemble pas à celui de ton modèle : de mémoire, il est encapsulé dans un genre de cube marron portant la mention "5103" inscrite dessus en noir.
Quant au circuit, celui de mon modèle est beaucoup plus simple et moins dense que celui de tes photos. Ta wah fait autre chose que la seule fonction wah, reste à savoir ce que déclenche ce gros switch bizarre devant ta pédale. |
Haut | ![]() ![]() |
David Watts Vintage Top utilisateur ![]() ![]() Inscrit le: 09 Aug 05 Localisation: Here, there and everywhere |
# Publié par David Watts le 24 Apr 13, 20:15
Citation: reste à savoir ce que déclenche ce gros switch bizarre devant ta pédale. Une fuzz Thomas Organ model 9-3701 Cry Baby Stereo Fuzz-Wah ![]() D'après mes quelques recherches ce modèle daterait plutôt de 71-72. Avec la référence tu trouves pas mal de renseignements sur le net mais malheureusement pas de schéma. http://www.freestompboxes.org/viewtopic.php?f=19&t=936 http://fr.audiofanzine.com/wah-wah-guitare/thomas-organ/9-3701/ http://www.analogman.com/kraft.htm _________________ "Yesterday today was tomorrow and tomorrow today will be yesterday" |
Haut | ![]() ![]() |
oldamp Vintage Méga utilisateur ![]() ![]() Inscrit le: 30 Mar 09 Localisation: Je suis ukrainien |
# Publié par oldamp le 25 Apr 13, 09:25
ah ! un grand merci ! je n'avais pas réussi à trouver... donc je suis bon pour me taper la reconstitution du schéma ! heureusement ce n'est qu'un "simple face" ! !
et la self marquée 03 serait plutot la "stack dime"... _________________ Poutine, dégage ! Vaccinez-vous bordail ! ATTENTION ! Google vous surveille ! |
Haut | ![]() ![]() |
jeyg Special Cool utilisateur ![]() Inscrit le: 27 Jul 11 Localisation: Bordeaux (33, France) |
# Publié par jeyg le 30 Jun 13, 12:29
Salut, j'ai exactement la même en Vox.
L'inductance est bien le Stack of dimes, le son est moins baveux que celui du TDK 5103 (c'est celui que j'ai dans la mienne). C'est un modèle de collection qui peut se vendre de 250 à 400 dollars sur ebay selon l'état. C'est des pédales assez recherche car elles ont un son génial en général. Un bon depoussierage, graissage de la crémaillière et un coup de bombe de contacte dans les pot, et la mienne était comme neuve. Qu'est ce qui ne fonctionne pas à ta pédale ? |
