Bruit parasite sur micro Bartolini

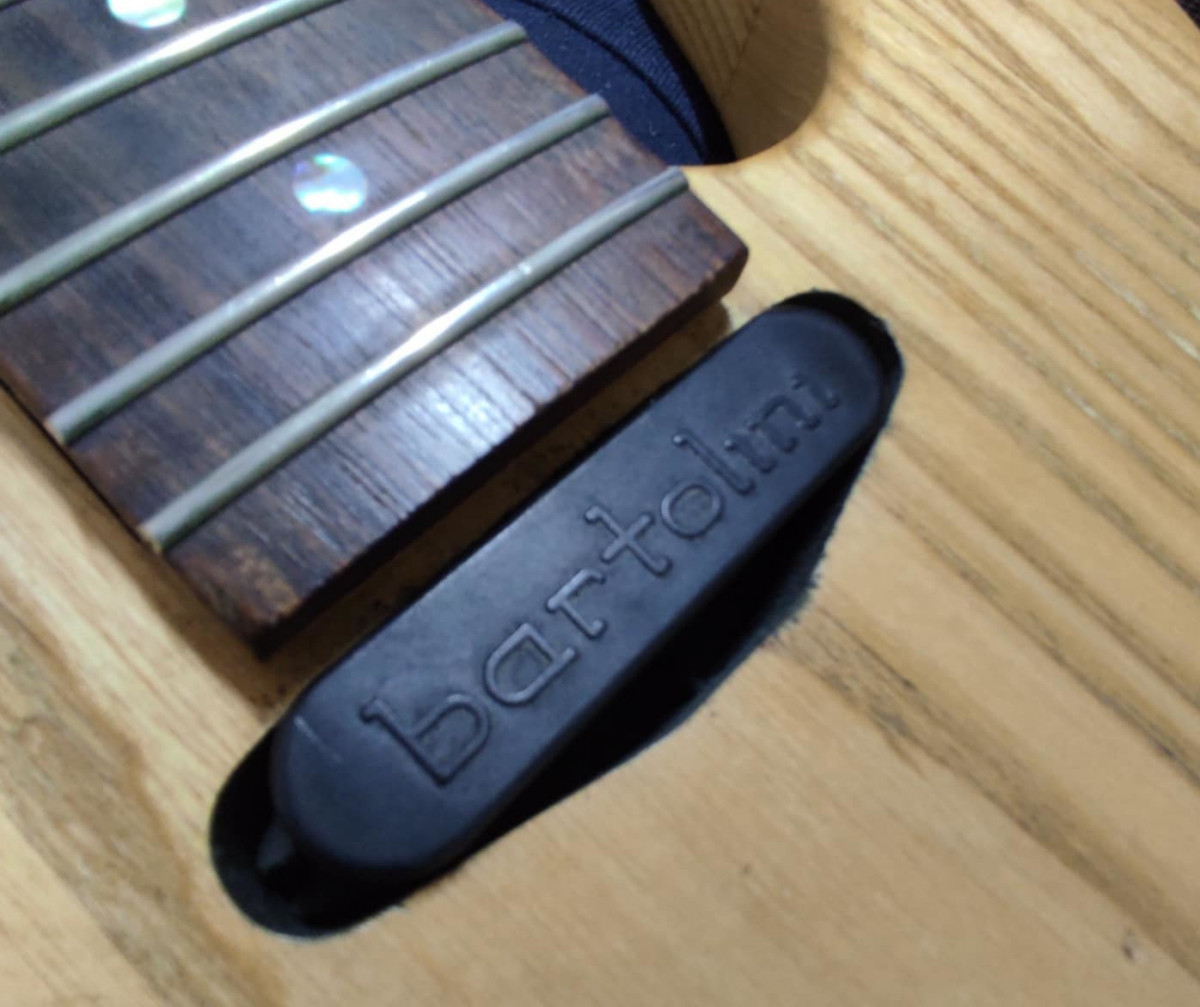

Bonjour, j'ai une telecaster Jim Reed avec un micro manche Bartolini. Ce micro produit un son parasite, qui s'arrête quand je touche les cordes, le chevalet, la carcasse d'un potard ou du sélecteur de micro. J'ai vérifié la continuité du courant entre ce que j'imagine être le plot de masse du micro et la masse générale, ça a l'air correct. Il y a pas non plus plusieurs chemins pour la masse.

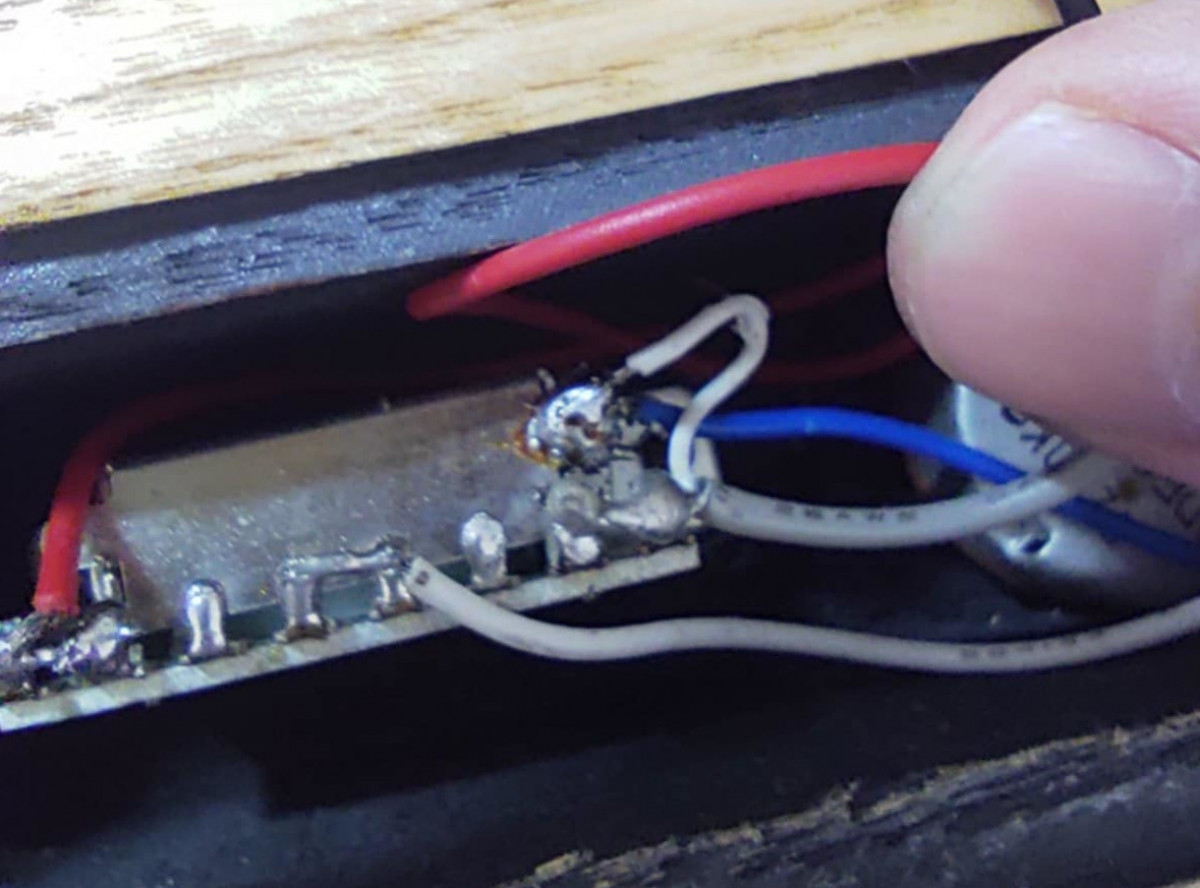

Détail troublant : la tresse du fil du micro est reliée à deux plots du sélecteur de micro, alors que le fil intérieur (qui devrait servir de point chaud) est relié à la carcasse du sélecteur. N'aurais-je pas affaire à un bricolage pour avoir un son "inversion de phase" qui serait la cause de mon problème?

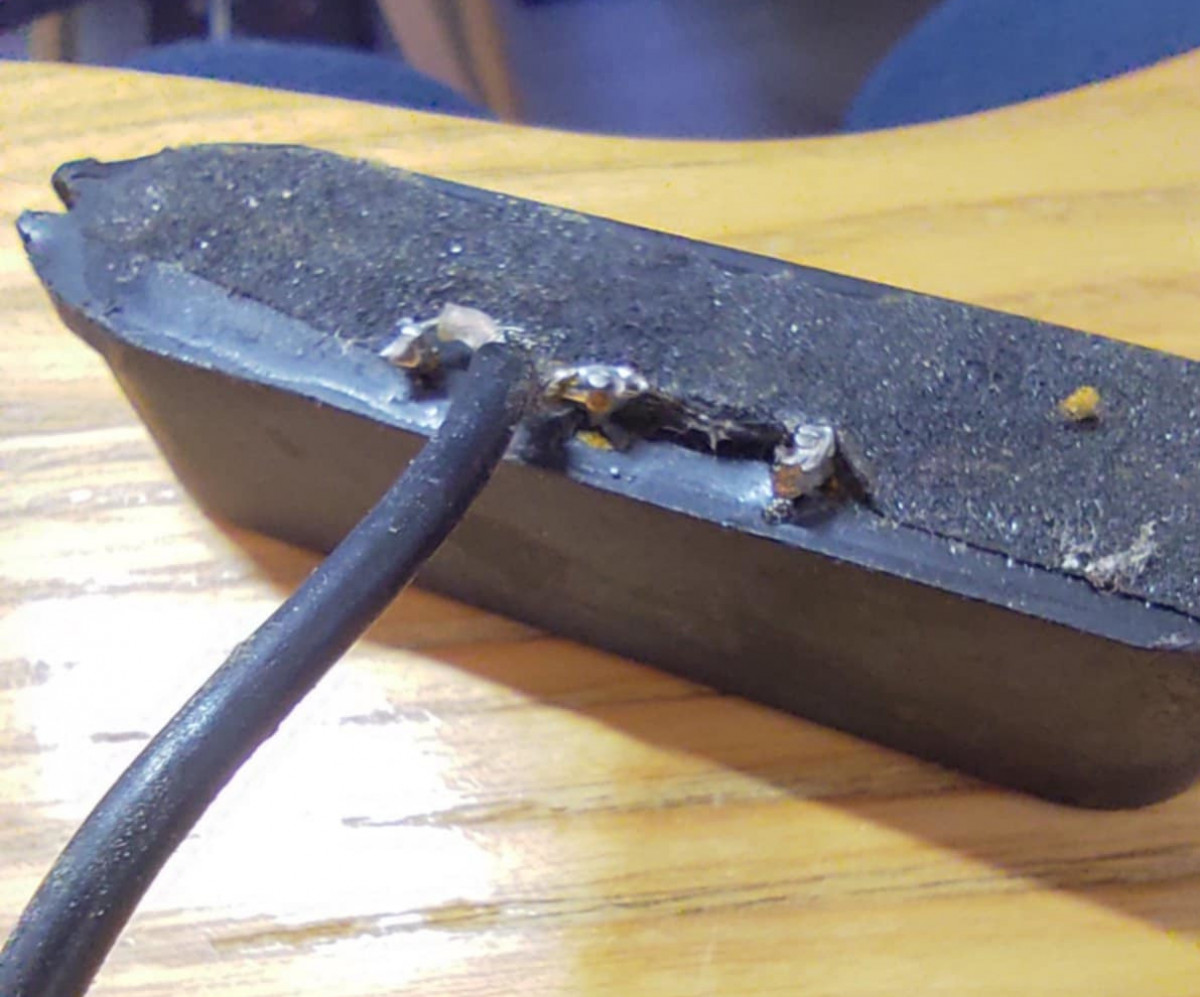

Le micro a trois plots, connaîtriez vous leur rôle? Si quelqu'un connaît le modèle du micro ça m'intéresse aussi.






Le fil noir du micro est soudé au fil gris qu'on voit sur cette photo.



Merci pour votre aide.

Salut !

Ton micro a été bidouillé.
Les trois bornes correspondent aux deux extrémités du bobinage et au blindage interne.

Le micro fonctionnant et voyant que la jonction entre les deux bornes de droite a été coupée, on en déduit que la blindage interne n'est plus connecté à la masse.

Il est fort probable que ce soit une question de phase, soit vouloir être hors-phase en position intermédiaire (auquel cas tu devrais l'entendre quand tu joues) soit corriger un effet de hors-phase du à une différence de fabrication avec le micro chevalet.
Dans les deux cas, la borne du blindage aurait du être reconnectée à la masse.

Merci pour ta réponse. En fait les deux dernières bornes du micro sont bien connectées entre elles, ça se voit pas trop sur ma photo. Bon à force de triturer le micro la tresse c'est coupée, là il y a plus rien qui fonctionne. Peut être que la tresse était déjà un peu faible, ce qui expliquait le problème?

Et donc sur ces deux bornes, une est le "moins" du micro, l'autre le blindage? C'est peut être ça le problème, vu que la tresse était connectée au point chaud (la borne du sélecteur), le blindage aurait due être connecté au fil du milieu, qui lui était connecté à la carcasse du sélecteur de micro?

Sinon le son en sélection intermédiaire, il était super joli, hors phase je sais pas, je m'y connais pas trop.

Si les deux bornes sont bien reliées, alors oui, le fait de simplement inverser le câblage du micro fait que le blindage se retrouve relié au point chaud, les parasites qu'il est sensé drainer se retrouvent donc dans le signal. Dans tous les cas, il faut que le blindage soit relié à la masse donc oui, si le câblage a été inversé il aurait fallu séparer la borne du blindage.

Oui merci, je pense que le problème vient de là, dès que j'ai 5 minutes je vais tenter une réparation.

En cherchant le branchement des bornes j'ai trouvé ça : https://bartolini.net/docs/3s-(...)ring/

Ça ressemble beaucoup à mon micro ce 3s, donc je pourrais rajouter un switch comme y disent non?

Si ton micro est conçu comme le 3S, je pense que les deux fils ne sont pas les extrémités du bobinage.
le bobinage serait entre la tresse et un des deux fils.
Le deuxième fil serait relié à un point plus ou moins au milieu du bobinage, donc avec moins de tours de fil.
On appelle ça un "coil tap".

Le switch sur le lien permet de connecter soit le fil sortant de toute la bobine, pleine puissance. Soit le fil ne prenant qu'une partie de la bobine, son plus faible, mais avec une réponse en fréquence différente, plus étendue.

Pour être sûr il faut un petit testeur pour mesurer la résistance entre la tresse et les deux fils. Par exemple avec un fil et la tresse on aura 9 K ohm, avec l'autre on aura 6 K ohm. Et entre les deux fils 3 K ohm.

Dans ce cas, si tu ne mets pas un switch il ne faudra connecter uniquement qu'un seul fil, au choix.

J'espère que c'est clair

Oué je vois, le coup du testeur ça répond à ma question d'après, comment reconnaitre les bornes. Bon maintenant il me manque juste le temps de m'y mettre, merci beaucoup pour vos réponses.
