Répétition du dernier message de la page précédente :
Ah !

Oui, en plus, faire en sorte que ces trois Volume soient des push/pull pour l'activation (plus simple que de mouliner des tours de potards) !

Et cette histoire de Tone Control m'intéresse ! Beaucoup même.
En quoi consiste ce Tone Control ? Une sorte de "varitone" -le truc sur les ES335 BB King et les basses Jack Casady Signature ?- ?
Haut
Alerter un moderateur
Mr. dickhead
Vintage Méga utilisateur


Inscrit le: 16 Aug 06
Localisation: Lyon/L'arbresle

BBG a écrit :
Ah !

Oui, en plus, faire en sorte que ces trois Volume soient des push/pull pour l'activation (plus simple que de mouliner des tours de potards) !

Et cette histoire de Tone Control m'intéresse ! Beaucoup même.
En quoi consiste ce Tone Control ? Une sorte de "varitone" -le truc sur les ES335 BB King et les basses Jack Casady Signature ?- ?


c'est présent sur certaines grestch , ca équivaux au potar de "tone" sauf que là ce n'est pas reglable via un potar.

Ca peut etre redondant avec le potar de tone .

pourquoi ne pas faire le cablage facon "gibson" et y incorporer un ou deux PP pour rajouter ce qeu tu veux ?

_________________
https://rumorofsmoke.github.io
Haut
Alerter un moderateur
guitarrero
Custom Cool utilisateur


Inscrit le: 29 Oct 06
Localisation: plein manche

bbg :
Tu devrais aller sur le site de SEYMOUR DUNCAN , si ce n'est déjà fait
et tu cherches dans la rubrique: wiring diagrams
Si tu ne trouves pas ce que tu cherches, il est certain que vu le nombre
énorme de combinaisons de micros et leurs cablages, tu trouveras quelque chose de très approchant
C'est bien fait et très "lisible" . a +

_________________
rien ne sert de courir si tu ne sais pas où tu vas!
Haut
Alerter un moderateur
Hamer59
Custom Ultra utilisateur


Inscrit le: 24 Dec 06
Localisation: Demande encore et tu vas moucher rouge.

J'ai trouvé un petit diagramme pour ta Les Paul ma puce



Et à cette adresse tout ce qu'il te faut, électroniquement parlant pour réaliser ton montage : http://www.guitarelectronics.com/product/WDUHHH3T2201

PS : Oublie pas mon MP.

_________________
"Star Academy: J'ai connu un temps où les chanteurs essayaient de devenir célèbres. Aujourd'hui, ce sont les célébrités qui essayent de devenir des chanteurs." Jean Yanne


Always look at the Gretsch side of life
Haut
Alerter un moderateur
BBG
Custom Supra utilisateur

Inscrit le: 04 Nov 09
Localisation: Île de France

Je vous remercie de votre aide !


Finalement, je vais tenter le coup des trois volume en push/pull et une tonalité générale.
J'ai donc commandé les micros -chez GFS- et trois PP, le tout devrait arriver dans la semaine.

(Après avoir -encore- demandé de l'aide à un spécialiste des Gretschounettes) j'ai trouvé un site vendant un switch de Tone Control. malheureusement, la pièce étant une Gretsch, et évidemment aux US, je ne pense pas la commander de suite.
Mais j'y penserais un jour j'aime bien l'idée.

Je posterais encore ici si je rencontre d'insurmontables problèmes .

Haut
Alerter un moderateur
Mr. dickhead
Vintage Méga utilisateur


Inscrit le: 16 Aug 06
Localisation: Lyon/L'arbresle

le gretsch tone c'est une juste un selecteur 3Ways, le meme que qui te sert pour le choix de micros, la seul différence c'est qu'il commute des condos. Pas besoin de passer par les US pour chopper ca

(ca peut etre redondant avec le ppotar de "tone")

_________________
https://rumorofsmoke.github.io
Haut
Alerter un moderateur
BBG
Custom Supra utilisateur

Inscrit le: 04 Nov 09
Localisation: Île de France

Ah !?
J'imaginais que par un "mécanisme complexe" le tone control modifiais le son, finalement il modifie juste le circuit du son !
La câblage doit être assez compliqué derrière ?

Et tu le dis plus tôt aussi, mais qu'entends tu par "redondant avec le tone" ?
Haut
Alerter un moderateur
Mr. dickhead
Vintage Méga utilisateur


Inscrit le: 16 Aug 06
Localisation: Lyon/L'arbresle

BBG a écrit :
Ah !?
J'imaginais que par un "mécanisme complexe" le tone control modifiais le son, finalement il modifie juste le circuit du son !
La câblage doit être assez compliqué derrière ?


ca n'a rien de complexe, c'est un selecteur avec 3 positions (A , B , A+B(milieu) ) .Que tu peux disposer ou tu veux sur le trajet du signal (ou ailleurs) . On s'en sert pour selectioner des micros mais il peut aussi selectioner ce que tu veux.

Le cablage non plus , rien de mystérieux, a condition , évidement, de connaitre un peu comment fonctione tout ce monde . Si tu n'a jamais fait , ca peut un tantinet hardus mais avec de la patience, logique et reflexion ca tres faisable.

Citation:
Et tu le dis plus tôt aussi, mais qu'entends tu par "redondant avec le tone" ?


Ba comme le nom l'indique , tu auras un tone switch et un "tone controle" . C'est un peu deux fois la meme chose a moins de ne mettre un des ces controles sur un seul micros ou dans une positions bien particulière, ou alosr de bien penser ton truc pour que ce soit nickel (Kleuck a fait quelques exemples de cablage intéressant sur ces guitares)

Je dis ca, je ne fais que présumer hein , dans la pratique ca peut etre tout différent et tu peux y trouver ton compte. Faut tester !

Sur le schéma posté par hamer59 ont voit que le micros milieu n'est utilisable que sur la poisition milieu du switch et jamais seul. Tu peux peut etre creuser de ce coté .

_________________
https://rumorofsmoke.github.io
Haut
Alerter un moderateur
nestfrederic@gm
Inscrit le: 17 Nov 20
Localisation: Arles (13, France)

Salut bande de bidouilleurs de grattes

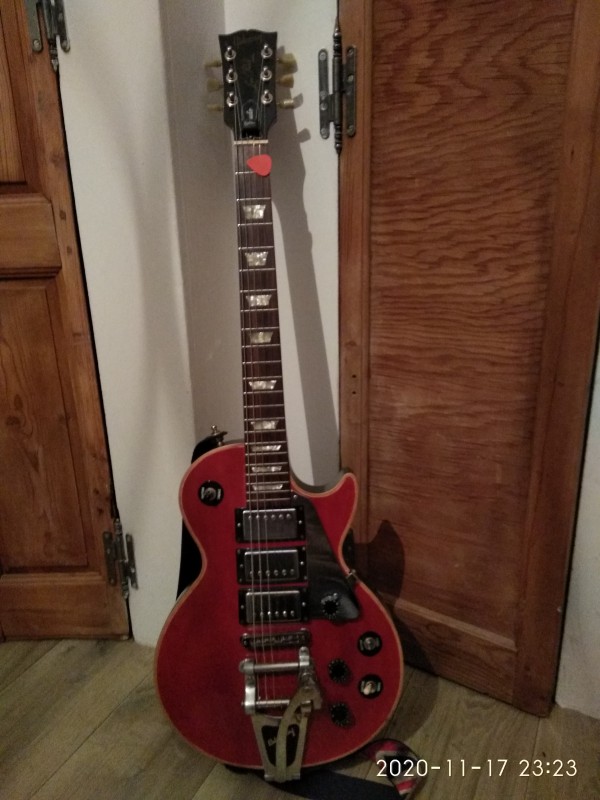

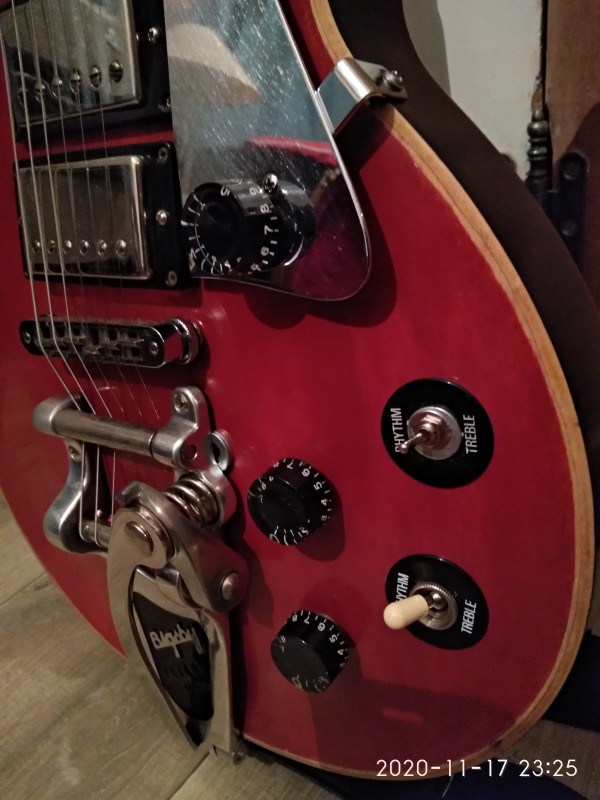

Quand j'ai rajouté un 3éme micro sur ma lp studio, j'ai viré un des 2 potards de tonalité que j'ai remplacé par un 2éme toggle Switch. Celui -ci gère le micro manche et le central et le toggle Switch d'origine gère le micro chevalet et le second toggle Switch. Ainsi on a 3x3=9 combinaisons! (1/1, 1/2, 1/3, 2/1, 2/2, 2/3, 3/1, 3/2, 3/3 ).
De plus, j'ai mis un master volume sur le pickguard pour l'avoir à portée comme sur une strato.(à moi le violoning sur Gibson !)
De re-plus, j'ai mis un Split sur le micro chevalet (Seymour Duncan sl4) . Ce qui fait 3 positions de plus soit en fait 12!
Bon , c'est un peu l'usine à gaz, mais chaque fois que je mets le toggle Switch d'origine en bas je suis toujours sur le micro chevalet qui est ma position favorite.
Si vous avez des questions ne vous gênez pas.
Haut
Alerter un moderateur
nestfrederic@gm
Inscrit le: 17 Nov 20
Localisation: Arles (13, France)

Petit erratum à propos des combinaisons sur mon montage avec 2 toggle Switches : quand le toggle d'origine est en position vers le bas l'autre toggle est désactivé donc les positions 1/1, 1/2 et 1/3 n'existent pas. Ce qui fait 7 positions et non 9. Mais bon c'est quand même une usine à gaz. D'un autre côté, c'est une LP studio et en studio on a le temps de bidouiller, non?
Haut
Alerter un moderateur
room135
Vintage Cool utilisateur


Inscrit le: 13 Sep 04
Localisation: Paris 15eme arrondissement (75, France)

nestfrederic@gm a écrit :
Petit erratum à propos des combinaisons sur mon montage avec 2 toggle Switches : quand le toggle d'origine est en position vers le bas l'autre toggle est désactivé donc les positions 1/1, 1/2 et 1/3 n'existent pas. Ce qui fait 7 positions et non 9. Mais bon c'est quand même une usine à gaz. D'un autre côté, c'est une LP studio et en studio on a le temps de bidouiller, non?


Intéressant ton « upgrade » ça ressemble à quoi, tu nous post qq photos ?
