Schéma de cablage micro Ibanez v7 et V8

Aller à la page: 1
Auteur Message
Chrisandyclemen
Inscrit le: 23 May 19
Localisation: Pertuis (84, France)

Bonjour a tous,
Je suis actuellement en train de monter une guitare façon les paul.est ce que quelqu un peut m expliquer comment câbler et souder des micro Ibanez v7 et V 8 dessus?
En effet , j ai l' habitude de câbler des micros normaux avec deux fils mais là, il y a plein de fils de couleurs différentes....
Le V 7: un fil vert
Un fil rouge
Un fil noir
Un autre noir plus gros avec un petit fil blanc dedans et un sans couleur

Le V 8: un fil rouge
Un fil blanc
Un sans couleur

Helllpppp?????

Merci de votre aide par avance
Haut
Alerter un moderateur
Zeman
Special Ultra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

Quand tu dis "sans couleur", ça veut dire un fil nu qui accompagne un fil gainé, le tout dans une plus grosse gaine ?

Le nu est relié à la carcasse du micro, il est à relier à la masse, comme le fil de couleur qui l'accompagne, qui est l'une des extrémités du bobinage.

Pour le signal, c'est l'autre fil de couleur sur celui à deux couleurs.

Les micros à 4 conducteurs permettent de couper un des deux bobinages en employant un potard push-pull.
Si tu n'utilises pas cette possibilité, deux des 4 fils sont à relier ensemble, et à isoler.
J'ai fait une recherche mais je n'ai pas trouvé de diagramme Ibanez avec les 4 couleurs que tu décris. Ici, les couleurs ne sont pas les mêmes.

https://guitarelectronics.com/guitar-wiring-resources/humbucker-wire-color-codes/

As-tu un multimètre ? Tu peux déjà tester la résistance entre les fils deux par deux pour déterminer les paires. Là où il y a quelques kohms, c'est que les fils viennent de la même bobine.
Haut
1 Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Zeman résume bien.

Le V7

J'ajoute que tu dois bien comprendre qu'un micro double ( humbucker ) est composé de 2 micros simple.

Un multimètre est absolument nécessaire pour identifier chacun des micros de V7

Poste des photos de tes micros avec les fil de couleur, ça va aider


Mise à Jour

Le V8
Rouge à la masse
Blanc irait au sélecteur de micros
Le fil sans couleur ( blindage ? ) à la masse

http://www2.ibanez.com/support/wiringdiagrams/

Ibanez V8
Haut
1 Alerter un moderateur
Chrisandyclemen
Inscrit le: 23 May 19
Localisation: Pertuis (84, France)

Je vous envoie des photos cet après midi pour vous éclairer un peu plus...merci bcp déjà de votre aide
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Voltmètre ou pas ?

Question posée 2 fois......
Haut
Alerter un moderateur
Chrisandyclemen
Inscrit le: 23 May 19
Localisation: Pertuis (84, France)

Non je n' ai pas de voltmètre

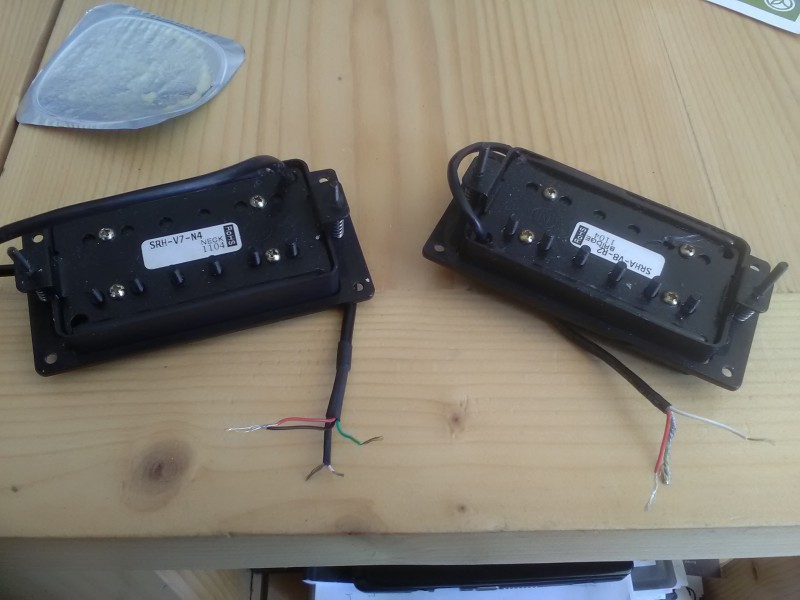

V7 a gauche et V8 a droite


Est-ce que ça peut vous aider à m en dire un peu plus??
[/img]
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Tu ne peux pas bricoler une guitare sans avoir un voltmètre.

Celui de droite , rien de nouveau ( déjà répondu) , celui de gauche voltmètre obligatoire.
Haut
Alerter un moderateur
Chrisandyclemen
Inscrit le: 23 May 19
Localisation: Pertuis (84, France)

latole a écrit :
Tu ne peux pas bricoler une guitare sans avoir un voltmètre.

Celui de droite , rien de nouveau ( déjà répondu) , celui de gauche voltmètre obligatoire.


Pour celui de droite je garde quelle fils a souder? Et quelles fils j isole?
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

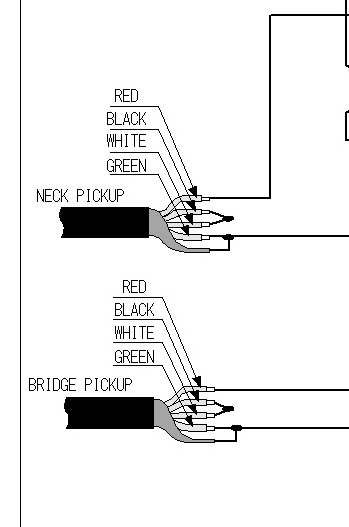

Voici du site Ibanez une piste, un voltmètre le confirmerais autrement une fois tout monté il faudra peut-être recommencer ?

Noir et blanc soudés ensemble et isolés
Vert et le blindage soudé à la masse
Rouge au sélecteur de micros, c'est le +


http://www2.ibanez.com/support/wiringdiagrams/

Ibanez
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Chrisandyclemen a écrit :
latole a écrit :
Tu ne peux pas bricoler une guitare sans avoir un voltmètre.

Celui de droite , rien de nouveau ( déjà répondu) , celui de gauche voltmètre obligatoire.


Pour celui de droite je garde quelle fils a souder? Et quelles fils j isole?


Reviens plus haut pour ma mise à jour, tout y est

PS Tu ne lis pas très bien, c'était très clair
Haut
1 Alerter un moderateur
