Courant passage au repos cathode sur 112 RD 65

J'ai bien regardé les schémas sur le site Musicman et tous, sauf erreur, sont en 6CA7 (EL34)...

Bonjour,

Attention a vos mesures avec les appareils numériques lorsqu'on est proche du zéro.
La précision n'est pas meilleure que 1% +/- 1 digit (même pour des appareils de qualité).
Ce qui fait +/- 3mv sur le calibre 200mV...
De plus, on a du mal a apprécier les variations lorsqu'on fait les réglages.

Les vieux Metrix à aiguille n'ont pas ces inconvénients.

Tx

Non, les RD-50, HD-150 par ex etaient en 6L6 . Ça depend des modeles et années. Le 112rd65 etait en EL34 et est passe en 1980 en 6L6. Sur le tard apres 1980, c'était plutot des 6L6 car les 6ca7 etaient plus dispo. Pas sur que celai ait été reporté sur ttes les variantes de schéma

J ai consulté aussi les schemas il y a 4 :G1/G2/G3 et G3A
je pense que G3 et G3A pourrait correspondre
En effet j ai essayé de reperer sur les plans l ensemble des composants avec leurs references
G3 est equipe de EL34
G3A est equipe de 6L6
pour l instant je n ai pas encore bouclé le G3
quand au G3A il me reste 4 composants que je n arrivent pas a reperer sur le circuit

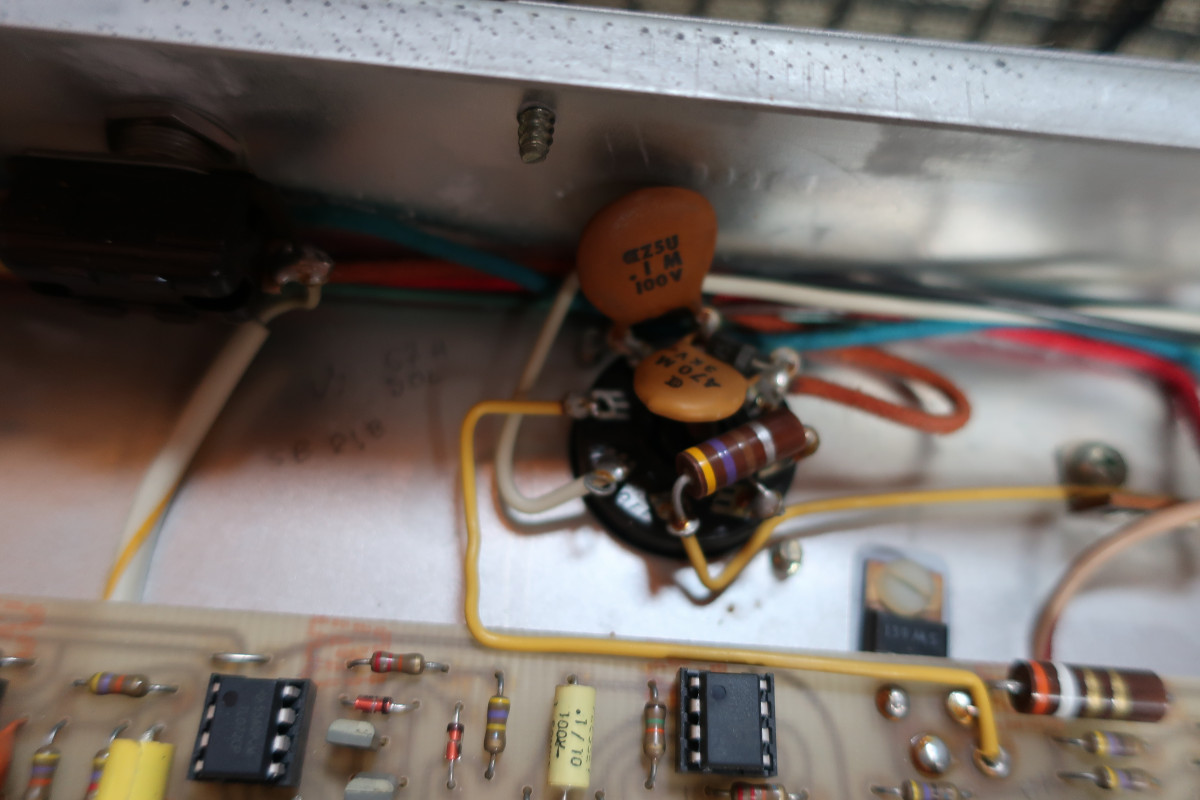

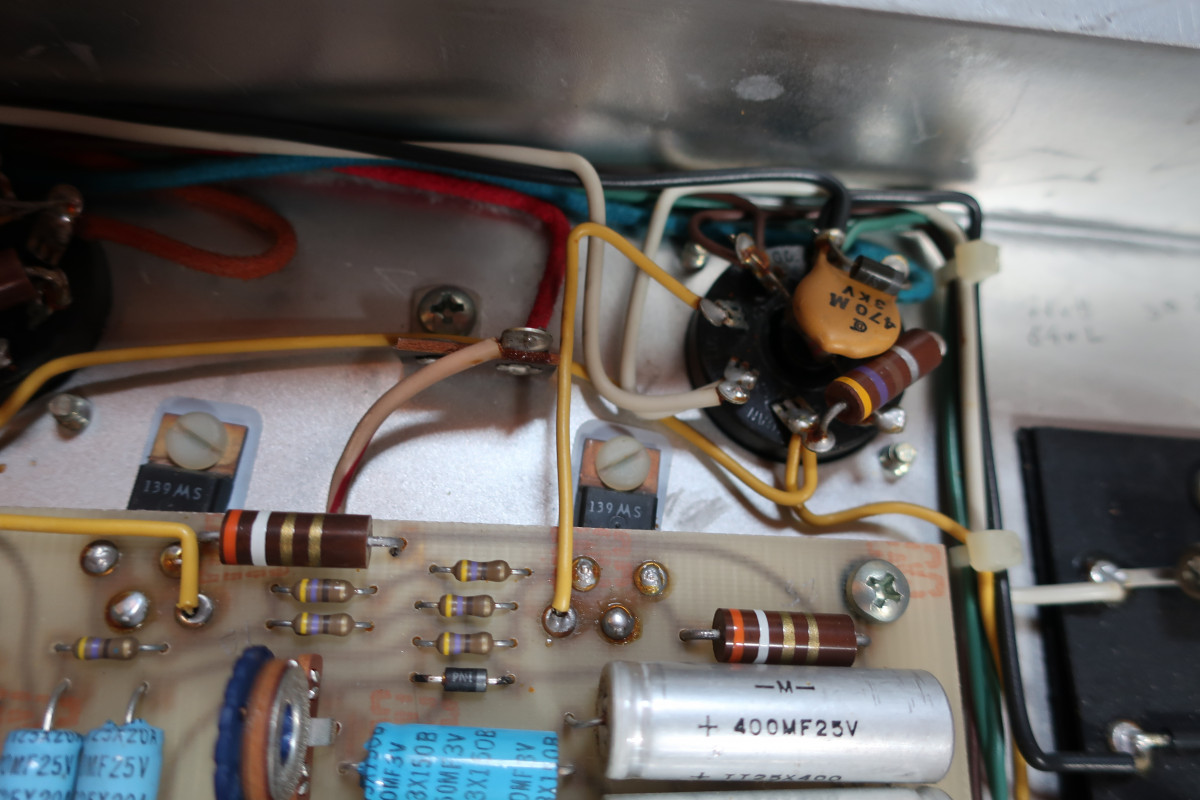

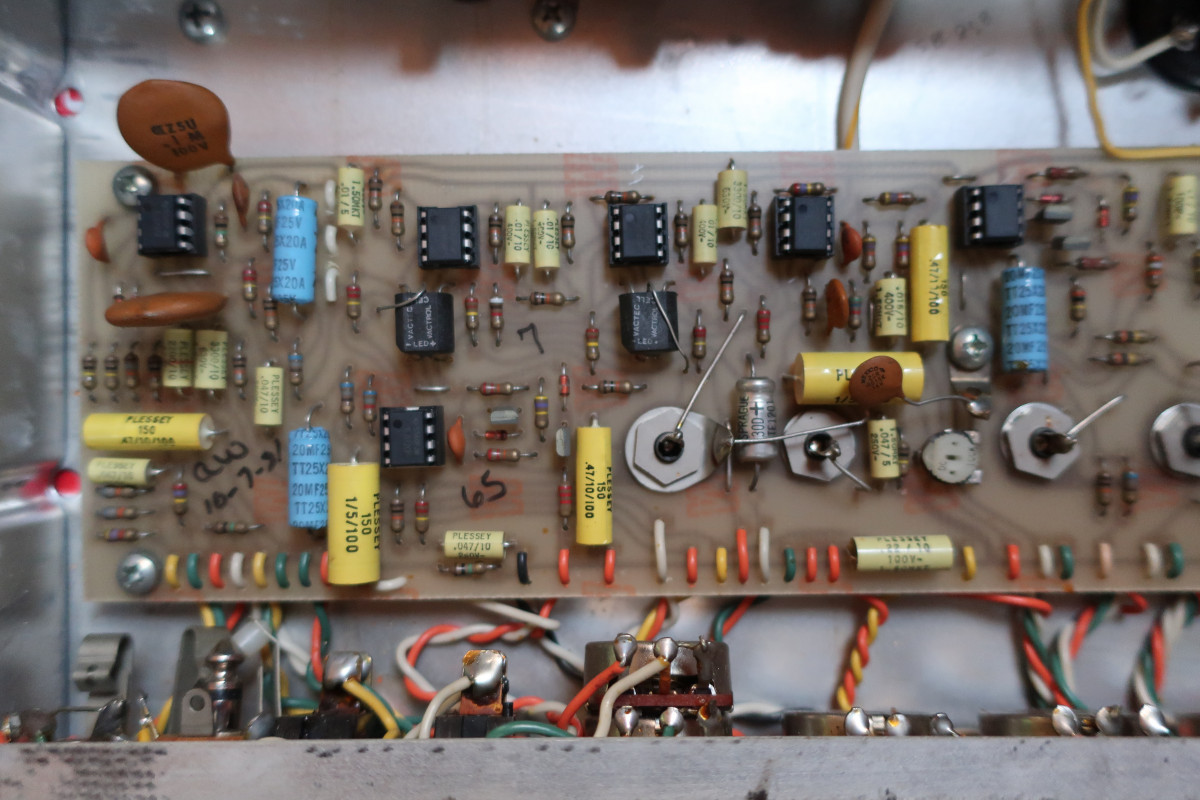

On les voit sur les photos suivant c est les compsant avec un forme d ecrou

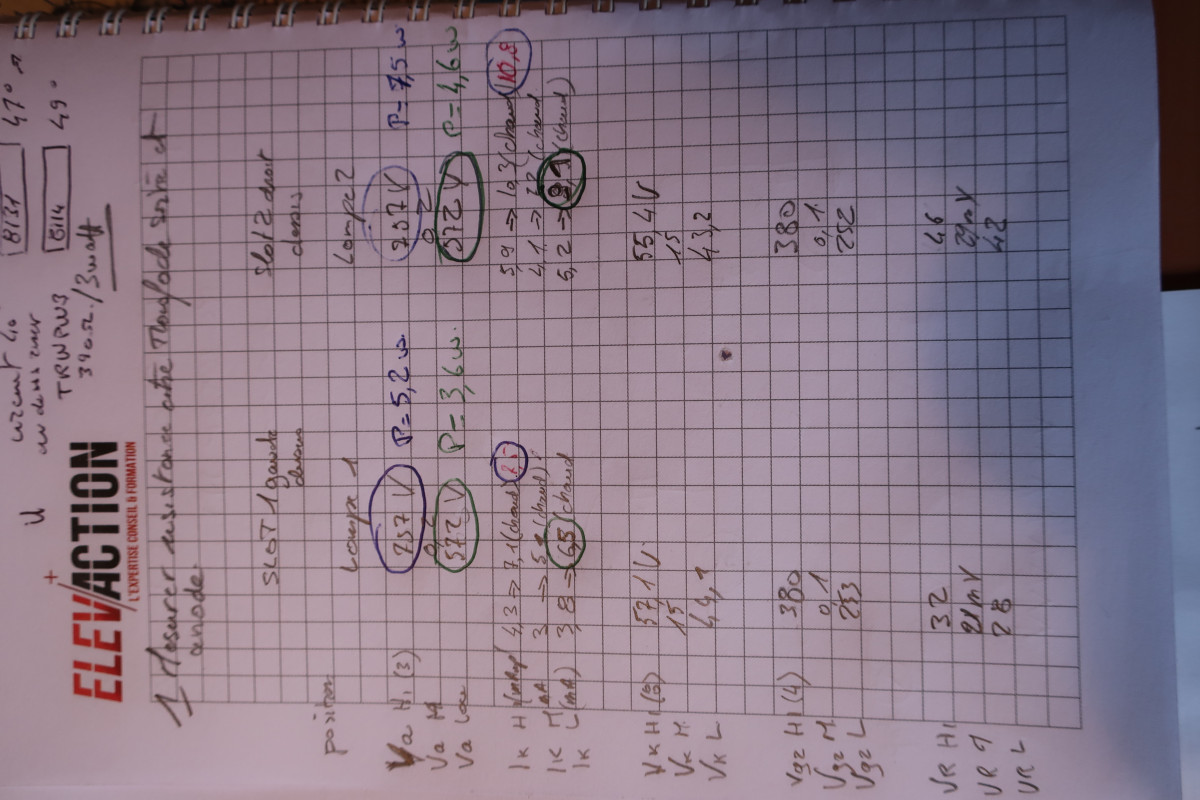

photo de mes releves tension et courant


effectivement la haute tension que supporte d EL 34 n est pas compatible avec la 6L6

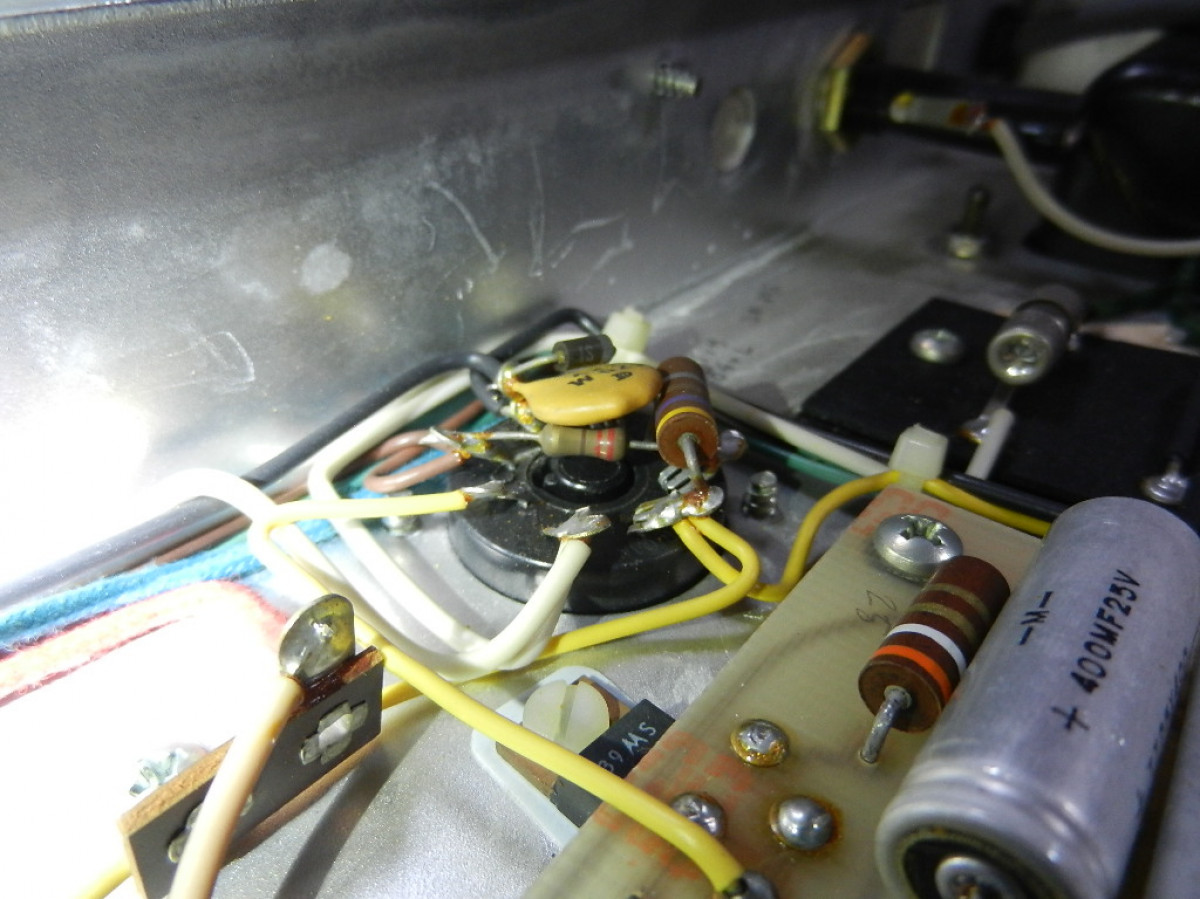

Est-ce que le transfo d'alim est d'origine ? Sur les sockets des lampes de puissance, est-ce que les pin 1 et 8 sont reliées par une soudure d'origine ? Si oui, il est prévu pour EL34...

Les "écrous" sont des diodes de puissance...

Y'a des vieux chimiques à changer aussi je vois, ça peut changer la donne sur le son....

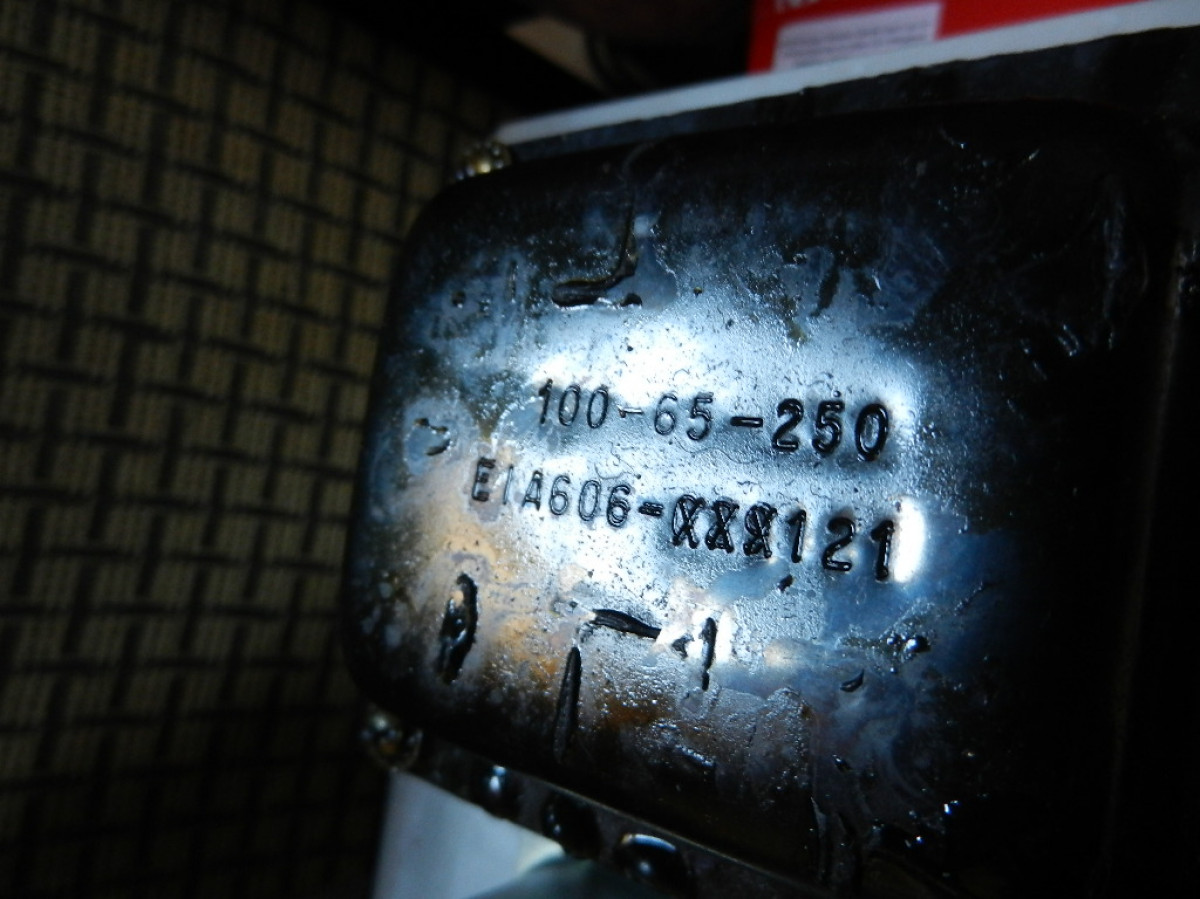

oui il est d origine il porte la meme reference que sur la doc technique a savoir 100-65-250

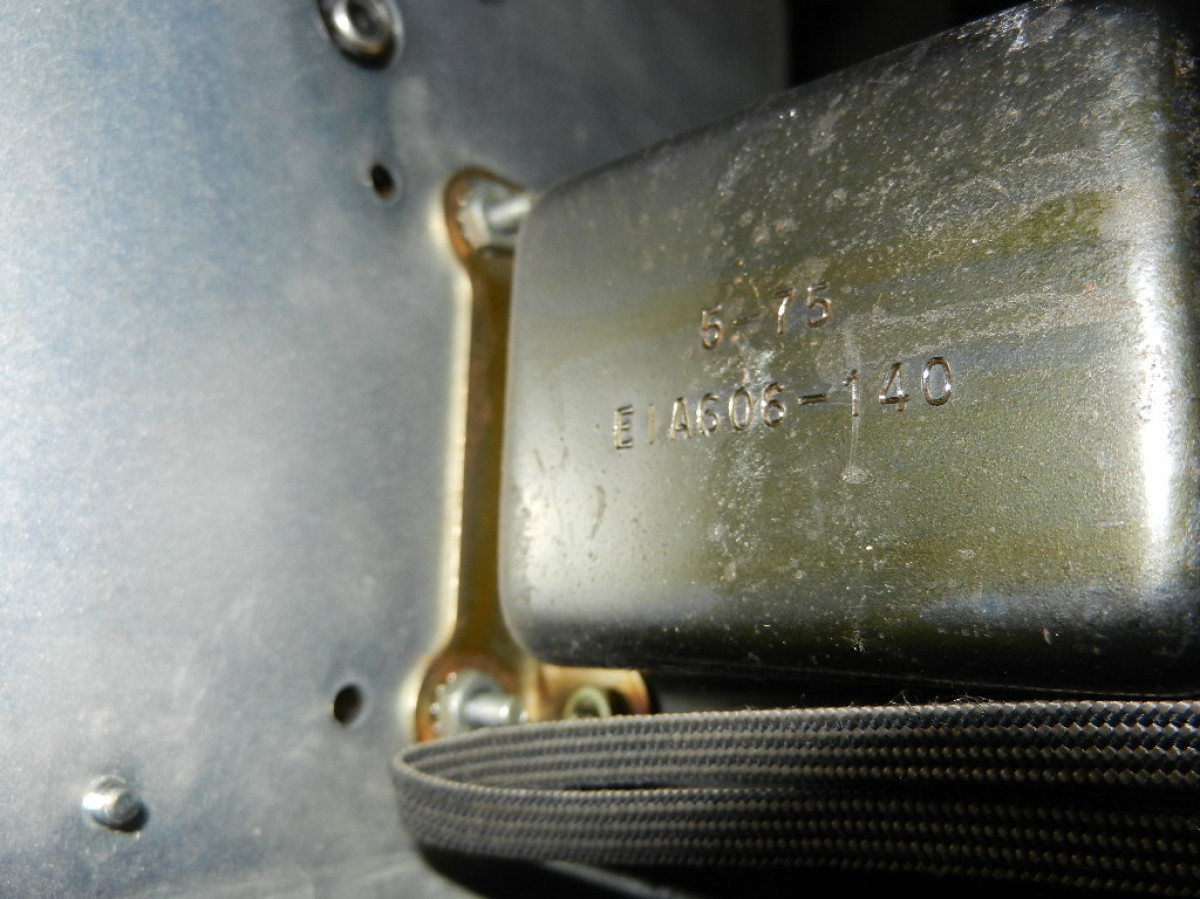

Le transfo du HP est aussi d origine par contre le n° ne matche pas avec la doc technique :5-7-140 versus 5-75-4-130



oui les soudures ont l air d etre d origine ainsi que le cablage




ok merci par contre impossible de les reperer sur le plan

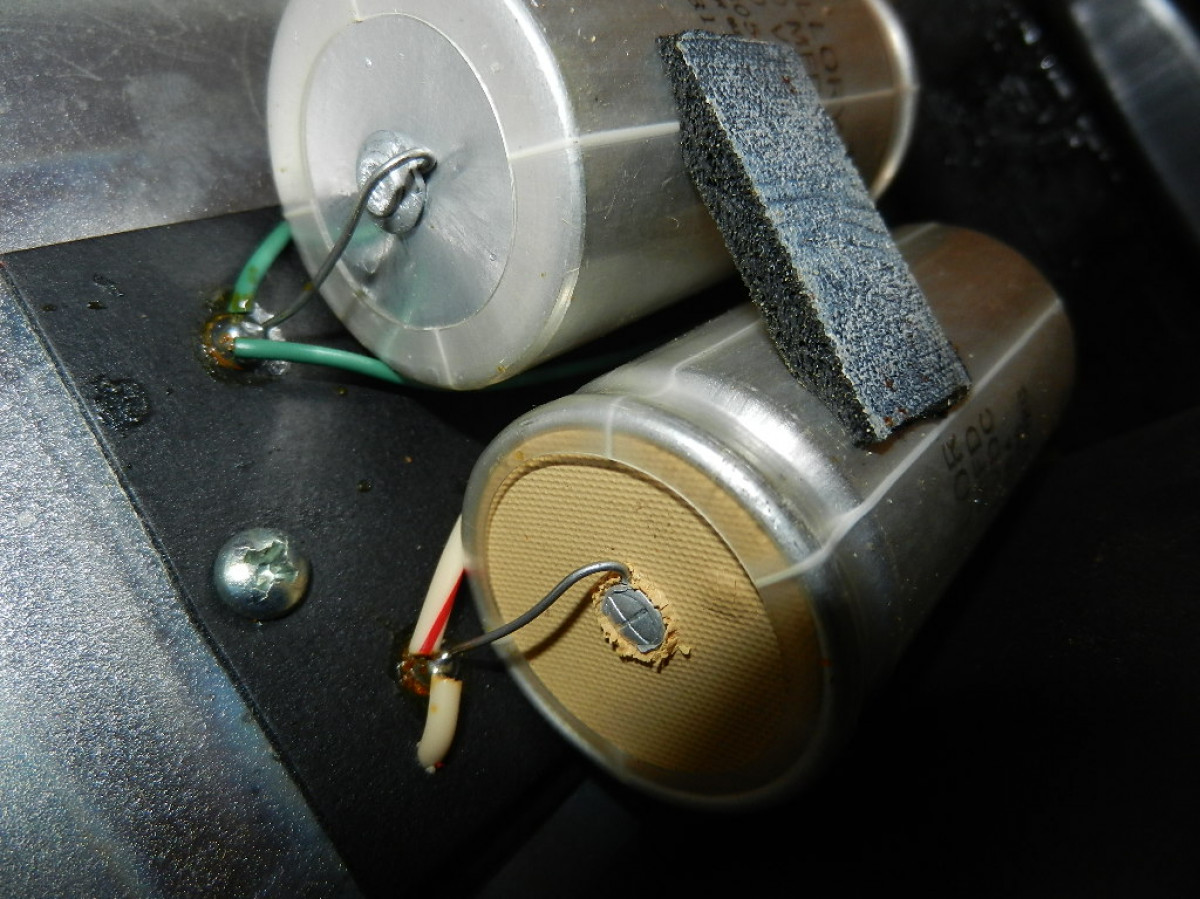

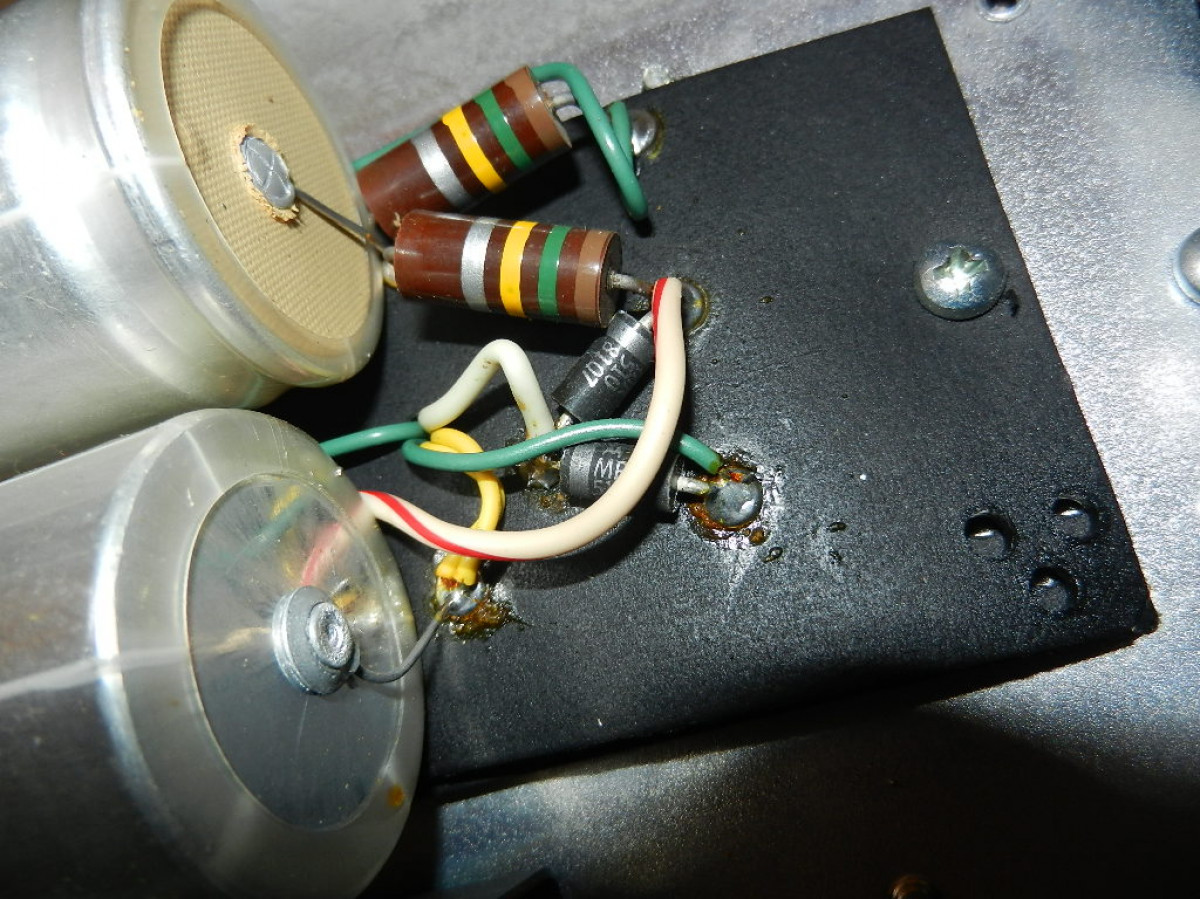

oui ils sont aussi d origine idem pour les deux gros qui sont sous "cloche" cote tranfo





a ce jour il se charge et se decharge correctement mais ca fait comme les 4 autres ils ont tous l age de l ampli.je pense que cela ne sera du luxe de les changer tous les 6.

A ben là ça va donner du son et de la dynamique . Commence par ça. J'ai fait les miens il y a 15 ans, incroyable l'effet sur le son. Ds l'ordre: condos chimiques, tous ceux alim et sur pcb donc plus que 6, puis hp, apres tu verras les lampes. T'a pas pris le pb par le bon bout

Les ecrous c est les prises cinch RCA du footswich et de la reverbe
du coup j y vois un peu plus clair

Heuuu oui, t'as raison, je dis de + en + de konneries ! J'arrête la tisane !

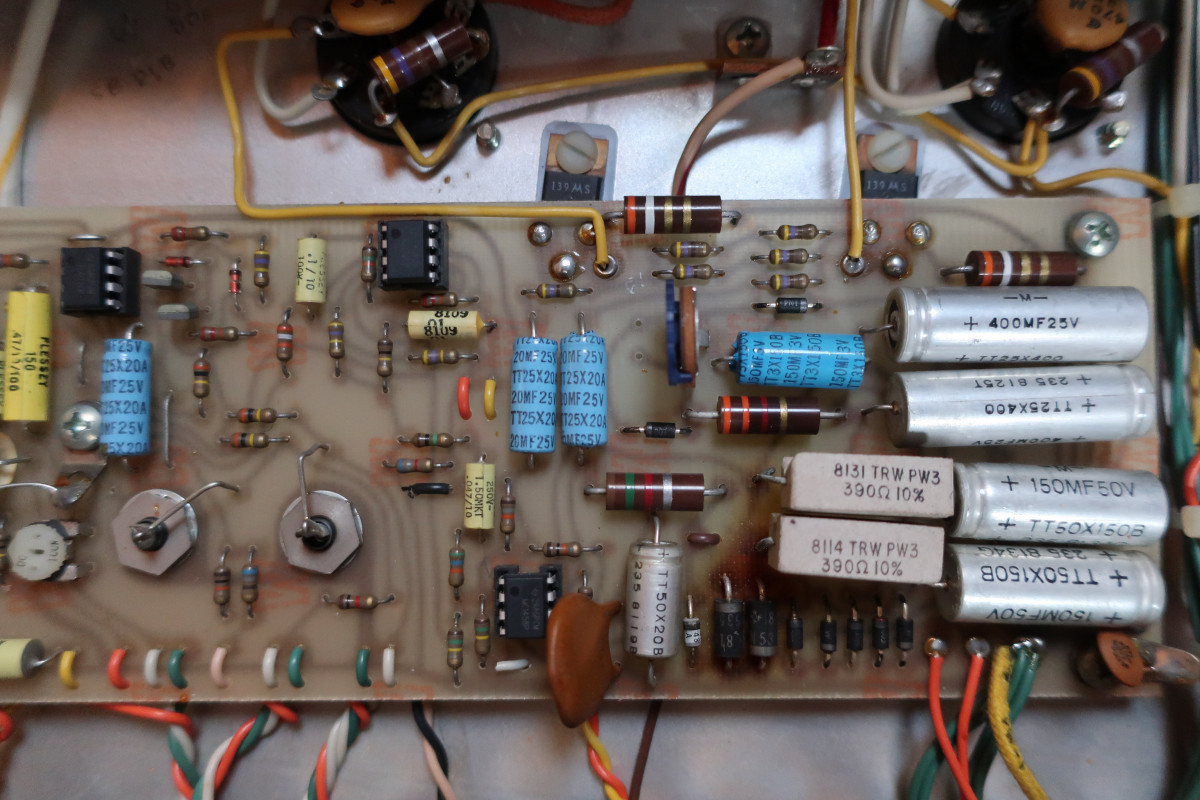

du coup si je me trompe pas pour changer tous les condos ,y en a 33
2 gros gris d alimentation 100uF 500V
2 moyen gris 150uF 50V
2 moyen gris 400uF 25V
1 petit gris 20uF 50V
6 bleus
5 gros jaunes
15 petits jaunes
c est ok pour toi?

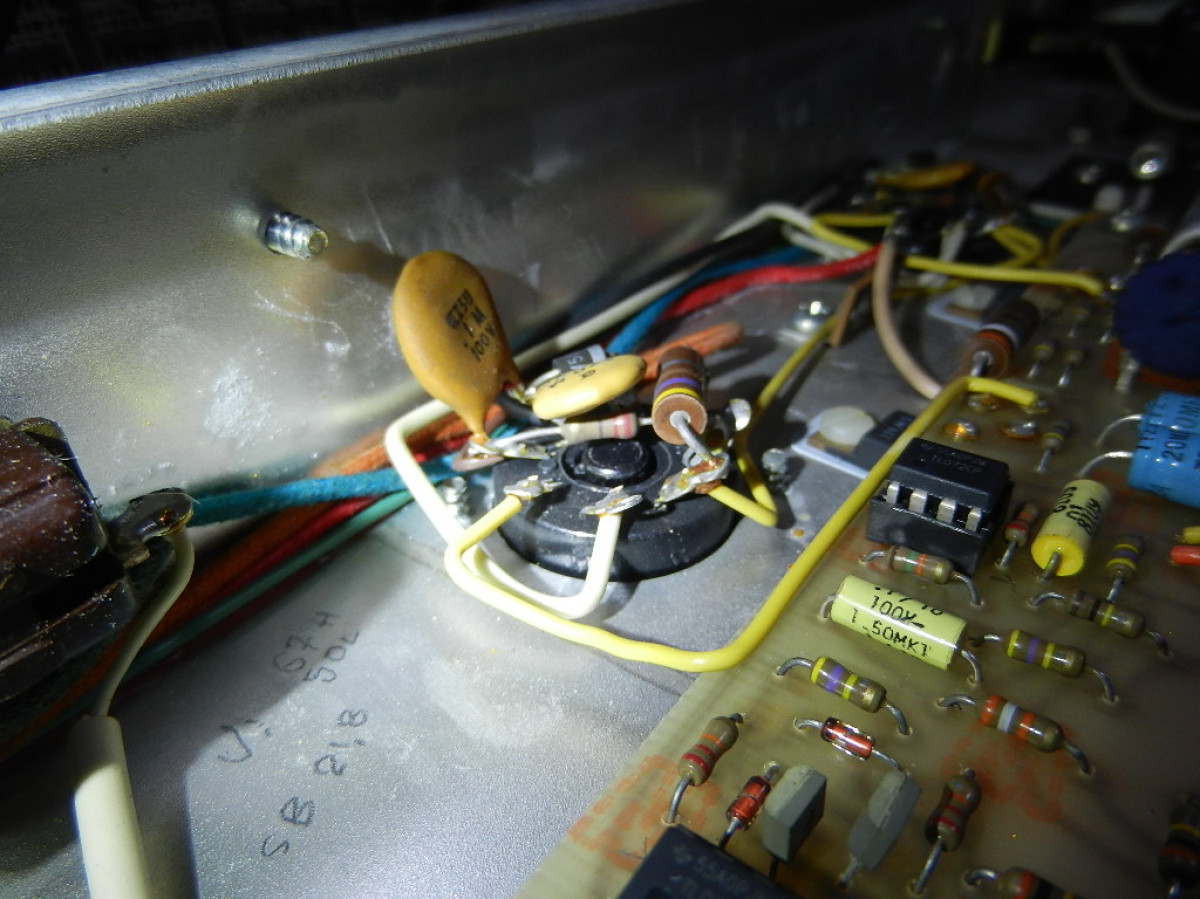

quid des plats du type de ce qui sont sur les sockets des lampes?

Pas grave c est comme ca que l on avance
ceci etant je suis pas mieux c etait tellement evident que l on ait passer a coté

du coup je pense que c est le schema GP 3( le moins clair de tous) qui correspond a mon ampli
exact?

Seuls les chimiques sont à changer, les gris en 1er et éventuellement les bleus. Repère bien de quel coté est le "+" en mettant un point rouge au feutre sur le circuit !

les F&T sont très bien en haute tension...

https://www.tubetown.net/ttsto(...).html

Si tu ne trouves pas les bonnes valeurs en 50 et 25 V prends des 63V ! Idem, 220µ à la place de 150 et 22µ à la place de 20...

Les condos gris et bleu a changer, il faut garder les jaunes, petits et grands
Ton model exact, pas le temps de repondre pr le moment, voir ds les pages du forum music man, recherche le modele ampli et/ou ref chassis et/ref circuit, normalement tu devrais trouver plein de pages .

Okdo merci pour ces tuyaux
