T’inquiète ! Je ne touche à rien tant que je ne suis pas sur.

Mais sinon le montage tel qu’il est sur mon ampli est correct ou pas ? Doug semblait dire que oui…

bien sur que oui ,ta le montage normal d un 800 pas besoin de 400 pages je t ai mis le lien avec layout et schéma ...
règle numéro 1 : quand ca marche on touche pas

Salut.
Petit retour d’expérience suite à un problème rencontré avec ma JCM800 2203X dernièrement.
J’avais des baisses et hausses de volume pendant que je jouais et le volume était aussi moins fort que d’habitude.

Après recherche du problème (test avec d’autres lampes preampli et notamment la V3 dephaseuse) le problème venait finalement de la boucle d’effet.

J’utilisais pas d’effet depuis quelques temps dans la boucle d’effet et après avoir branché /débranché plusieurs fois un jack dedans et plusieurs enclenchements du bouton by-pass de la boucle, tout est revenue à la normale.

Je mettrais peut-être de la bombe contact électronique à l’occasion.

Même lorsque la boucle est bypassée elle entre en ligne de compte dans le signal ?

Moi elle était pas tout à fait by-passé car le bouton à l’arrière était sur « Active ».
Après j’avais rien de branché dans la boucle quand j’ai eu le problème de volume.
Du coup je sais pas si le signal passe quand même en partie par là.

La seule chose qui est certain c’est que quand j’ai appuyé sur le bouton pour la bypasser, le volume est revenu à la normale (j’avais connecté un jack entre le send et return également pour écarter un éventuel problème de contact au niveau des jacks femelles du JCM800).
Donc le problème venait soit des jacks soit du potard de by-pass mais je pense plutôt au problème au niveau du bouton de by-pass car en l’activant/désactivant j’ai un peu de bruit parasite qui me fait penser à ma vieille chaîne hi-fi technics quand j’active certains filtres de fréquence

Pour le moment j’ai mis sur « by-pass » de la boucle d’effet comme j’ai rien dedans.
Il faudrait que je branche les effets dans la boucle pour voir si j’ai pas de problème de volume avec les délais et ma pedale MXR d’égalisation.

Ah oui, c'est un JCM 800, c'est vrai ! ... différent de la NFB/Presence d'un JTM ou JMP ... donc effectivement c'est dans les clous !

Jcm800 oui mais modèle 1987

bizarre ton histoire vue que tu as la présence câblé comme un 800 standard et pas comme un plex ou autre ..
bon pas impossible ya peut être un ampli batard qui est sortie mais a vérifier j ai quand même des doutes
tu met une photo de ton amp les trippes a l air ce sera vite vue

Un 1987 des années 80/90 plutôt que des années 70 !

oui effectivement sur ce plan par exemple on trouve la présence câblé comme celui la
https://www.drtube.com/schemat(...)m.gif
https://www.drtube.com/schemat(...)m.gif

c est curieux c est pas un vrai plexi enfin 1987 ni un 2204 vu les photos sur les pages avant et des transfo bizarre aussi , c est pas ce qu on trouve habituellement mais c est plus un circuit de plex oui

edit :sur ce plan la c est plus proche de celui la avec des transfos pas commun aussi :
https://www.drtube.com/schemat(...)1.gif
https://www.drtube.com/schemat(...)2.gif

a vérifier , mais il sonne obligatoirement différemment qu un 1987 vu les différences ...

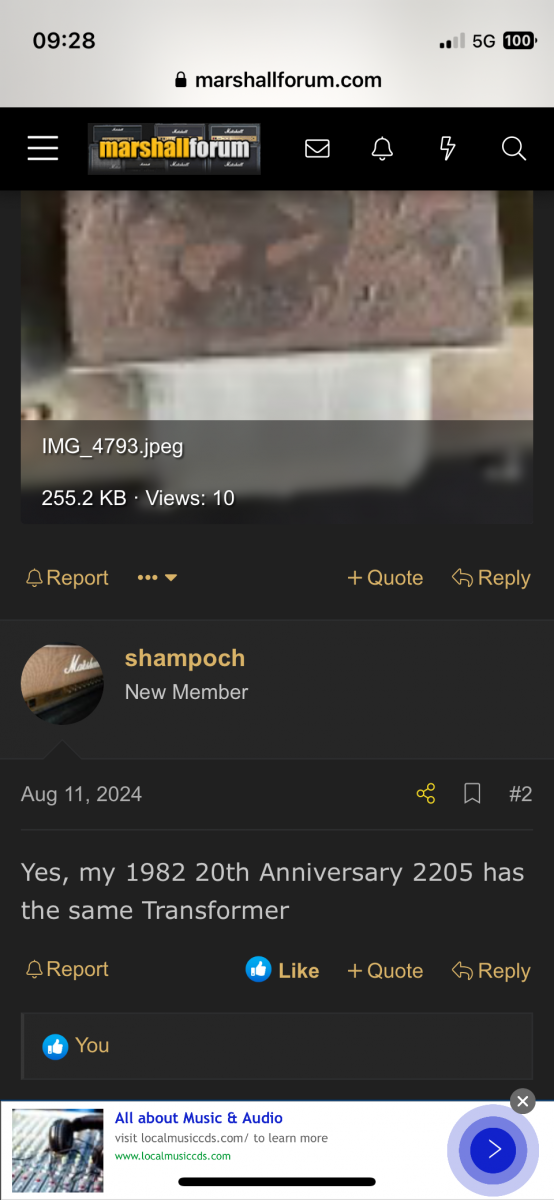

Transfo d’alim et choke, c’est indiqué Drake, un no introuvable pour l’ot, mais j’avais posé la question sur le forum Marshall.com et j’ai eu cette réponse:





Pour l’année il est de 1982 (n0 de série sur photos précédentes).

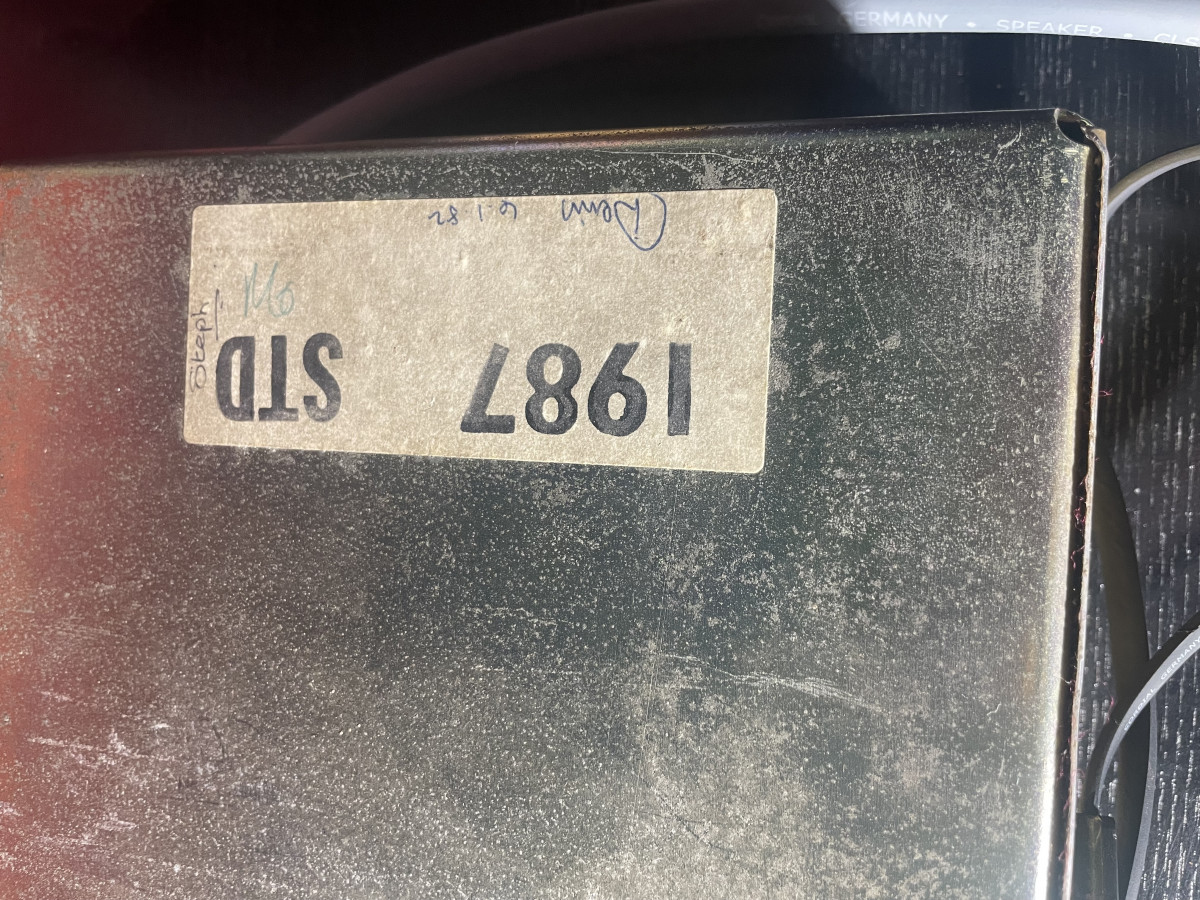

Il y a une étiquette 1987 std sur le châssis:

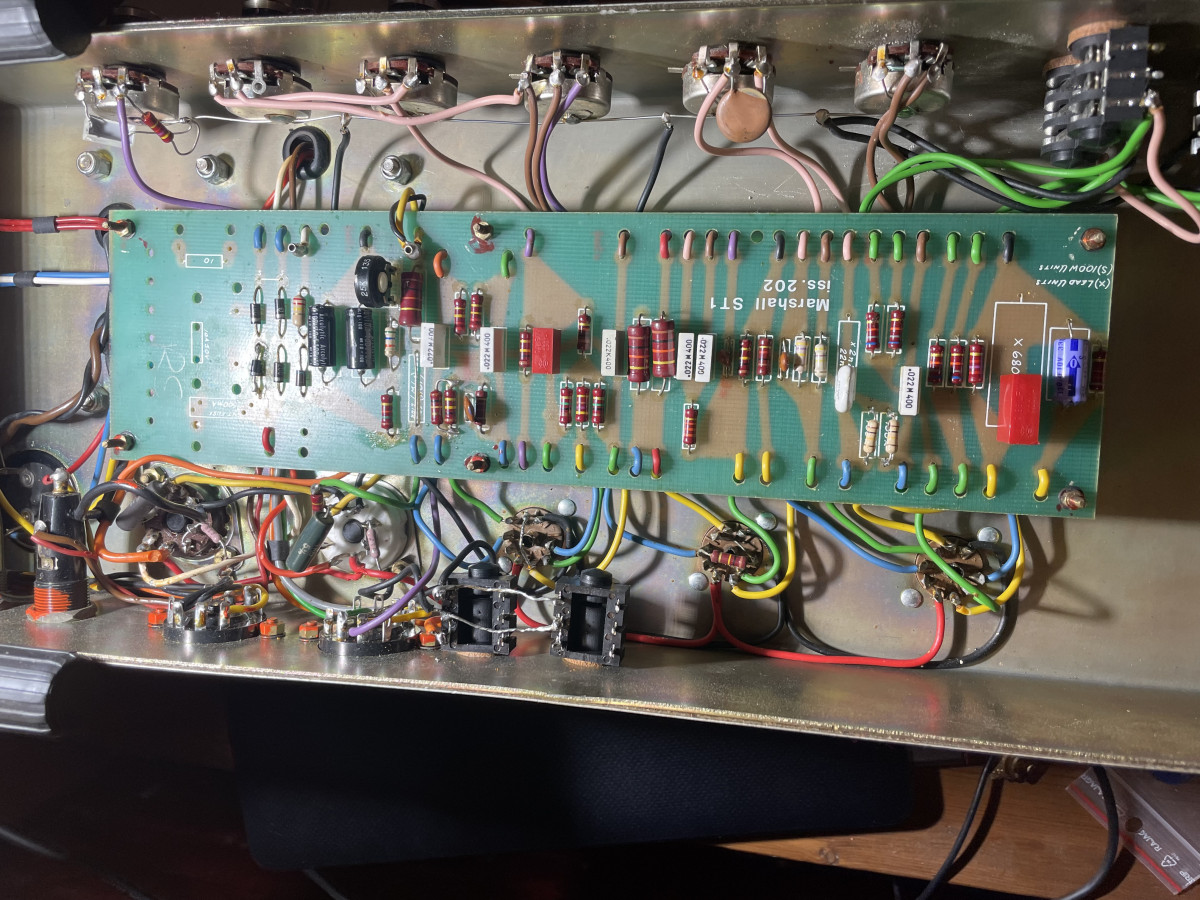

Voilà le circuit:

Le PCB Marshall ST1 - issue 202 est très courant sur un tas de modèles des années 80/90, ils l'ajustent en changeant et/ou ajoutant des valeurs de composants différentes. C'est prévu sur la sérigraphie !

J’ai des crachotements dans le hp ce matin et le gain qui varie (aigrelet).
Ce ne sont ni les tubes de preamp ni de puissance, j’ai remplacé pour vérifier…une idée de ce que ça peut être ?

Jacks d’entrée et de sortie ?
Câble instru / câble hp ?
Jack de sortie ou sélecteur de la gratte?

A force d'essayer des tubes différents tu as sans doute un peu mis du jeu dans les sockets... Vérifie si les tubes sont bien maintenus fermement. Si certains bougent est-ce que ça influe sur le son ?
