Rappel du dernier message de la page précédente :
thunderverb
Question sur le circuit du Blackflag, c’est normal qu’une seule borne du condensateur de filtrage soit utilisée ?



Condensateur
NUFAN
  • Vintage Ultra utilisateur
ça vient de la rectifieuse utilisée auparavant là tu peux les relier. fais un essai tu verras bien ce que tu préfères.
...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...
thunderverb
Ok merci Pipirose.
Pas de grid stoppers non plus pour les el34 sur le schéma Mastran, je vais quand même ajouter 2 x 1,5k.
thunderverb
NUFAN a écrit :
ça vient de la rectifieuse utilisée auparavant là tu peux les relier. fais un essai tu verras bien ce que tu préfères.



Ok je vais essayer sans gz34 dans un premier temps. Merci.
Doug_Watson
Ça revient moins cher et gestion de stock plus simple en approvisionnant que des 2x32... Idem de nos jours, j'ai relampé les deux 1959HW d'un pote et il n'y a que des 2x50 dedans avec l'un à moitié branché !
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
NUFAN
  • Vintage Ultra utilisateur
sur un 1959 tout est utilisé d'origine.
...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...
NUFAN
  • Vintage Ultra utilisateur
thunderverb a écrit :
NUFAN a écrit :
ça vient de la rectifieuse utilisée auparavant là tu peux les relier. fais un essai tu verras bien ce que tu préfères.



Ok je vais essayer sans gz34 dans un premier temps. Merci.



oui surtout que t'en as pas à priori
...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...
thunderverb
Non mais on peut en mettre une, à la place du 1er condensateur de filtrage qui irait sur le côté du châssis.

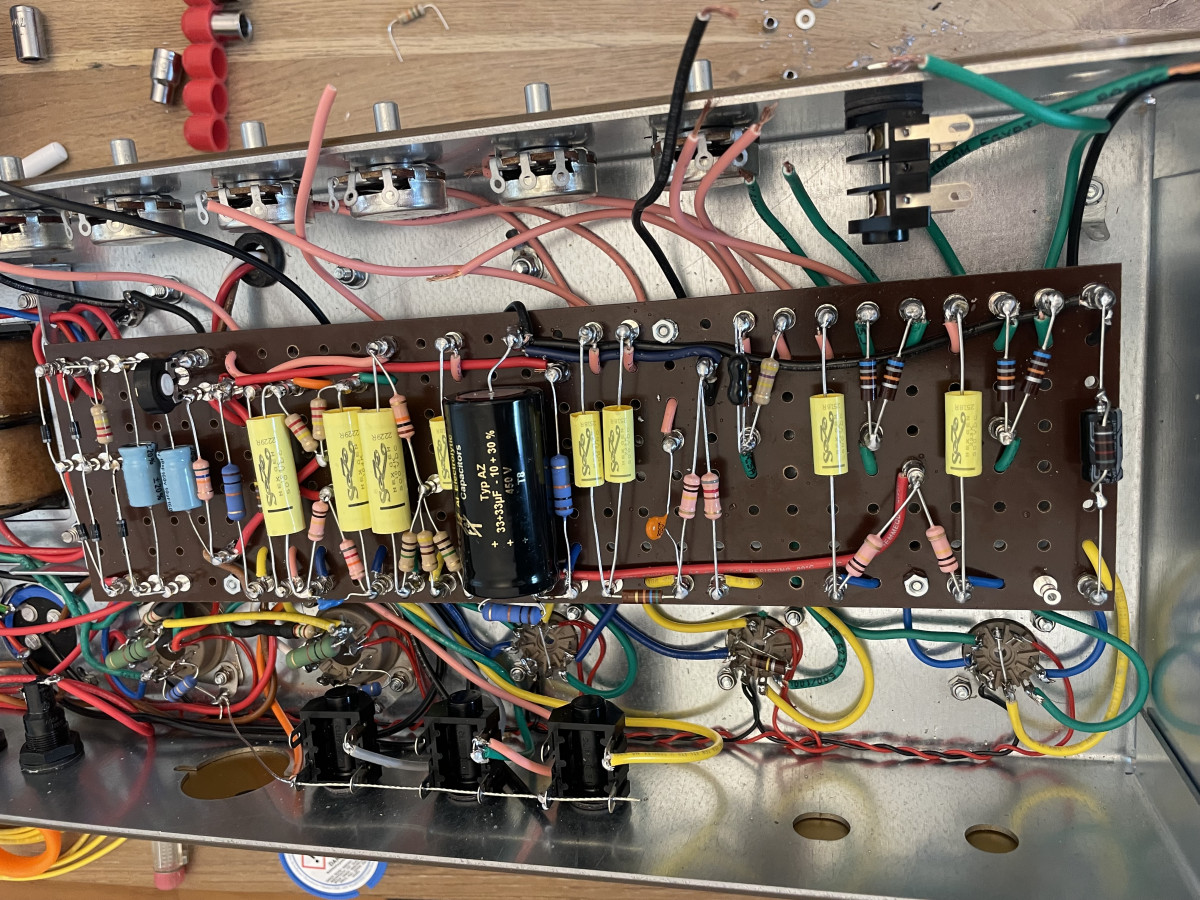

J’ai connecté les supports des tubes, mis en place 2 grid stoppers de 1,5k, reste à brancher les inputs et les potards.



Chassis
Doug_Watson
thunderverb a écrit :
reste à brancher les inputs et les potards.




te goure pas dans les connexions de masse et les 1M !
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
PiPiRoSe
tu vas "trop" vite et tu suis le layout de modulus qui est pas terrible ( voir trait en pointillé noir sur le layout de modulus )
comme ca tu vas te faire une boucle de masse visiblement et c est pas très joli
la doc de métro est super, impossible de mal faire avec ca , car après reprendre certain truc c est plus chiant a faire .
la 1er R alim est de 10k sur ton plan mais 8k2 sur l autre plan (a voir avec ton transfo d alim ) bon dans tous les cas tu pourra le faire après ca c est pas plus mal .
mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/
Doug_Watson
10k ou 8.2k ça change rien !
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
PiPiRoSe
fait un relevé de tension pour les 2 on verra bien ,ya forcement un chouilla plus de volt pour les 12ax7 avec la 8,2k
a voir avec le transfo qu il a
ici: https://www.marstran.com/118.htm
environ 420VDC de ht et on utilise la 8,2k ( curieux c est assez bas )

c est bien ce transfo que ta :

https://modulusamplification.c(...)p.asp

Secondary Voltages 350v - 0 - 350v (250mA)
si oui il risque d avoir une HT très haute en faite d ou le truc d augmenter la 8,2k ?
mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/
Doug_Watson
C'est peanuts et ça ne s'entend pas ! Variations secteur.... tolérance des lampes.... on fait pas de l'horlogerie suisse !
Modifié le 15/03/2026 à 13:33
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
PiPiRoSe
environ 75vdc d écart de valeur de HT c est pas rien ...
variation secteur et le reste c est un autre sujet .
ca y ressemble fortement quand même
https://www.guitariste.com/sha(...).webp
et en plus le layout modulus est mal foutu a ce niveau , le point milieu du 6,3v n est même pas dessiné et la couleur du point milieu de la ht sur le vrai transfo de chez modulus c est noir et sur le dessin modulus c est gris .
Modifié le 15/03/2026 à 13:53
mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/
