Rappel du dernier message de la page précédente :
PiPiRoSe
environ 75vdc d écart de valeur de HT c est pas rien ...
variation secteur et le reste c est un autre sujet .
ca y ressemble fortement quand même

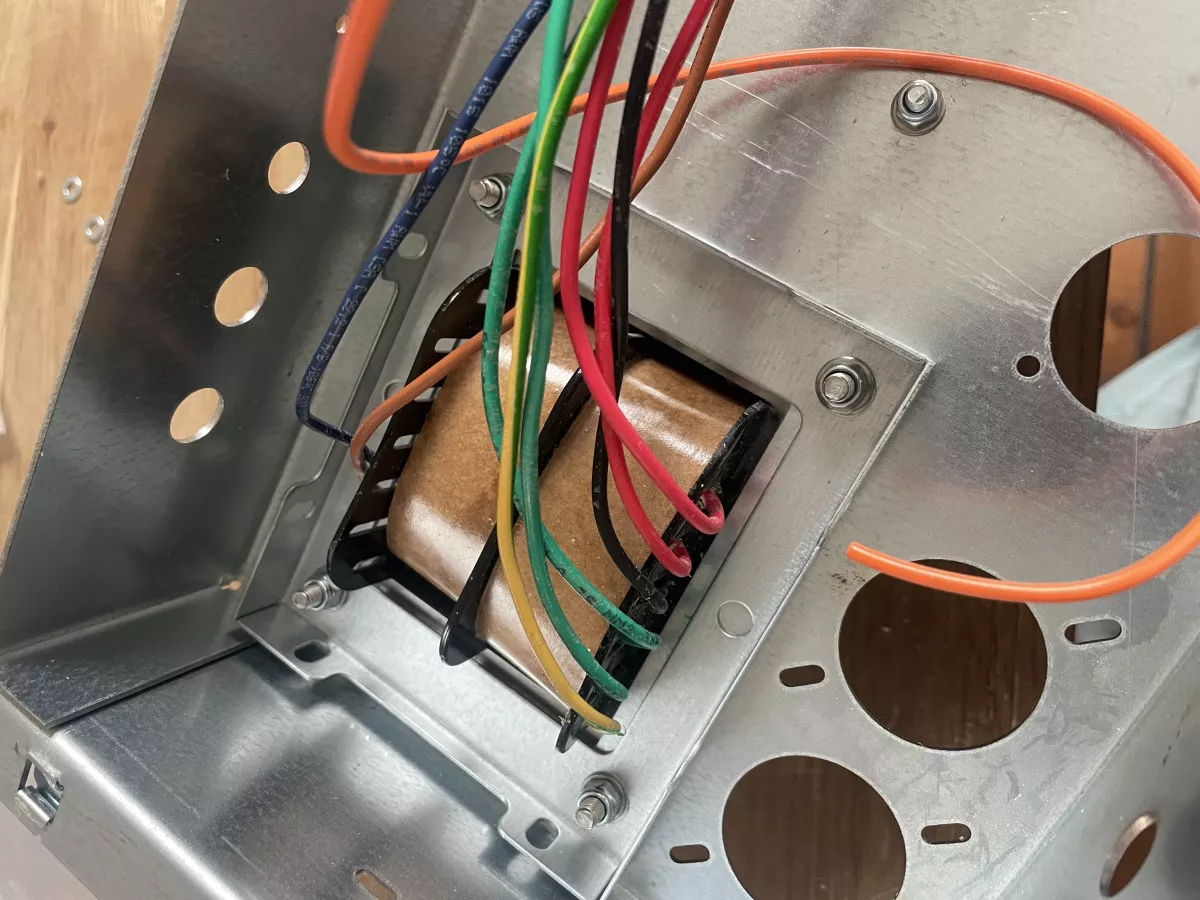

https://www.guitariste.com/sha(...).webp
et en plus le layout modulus est mal foutu a ce niveau , le point milieu du 6,3v n est même pas dessiné et la couleur du point milieu de la ht sur le vrai transfo de chez modulus c est noir et sur le dessin modulus c est gris .
Modifié le 15/03/2026 à 13:53
mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/
thunderverb
Doug_Watson a écrit :
thunderverb a écrit :
reste à brancher les inputs et les potards.




te goure pas dans les connexions de masse et les 1M !


Oui je vais faire gaffe, je suis le plan, les derniers input que j’ai câblés sur mon Frankenclone ne fonctionnent pas pontés, sifflement et son inexploitable, j’espère comprendre en câblant le Modulus.
thunderverb
PiPiRoSe a écrit :
tu vas "trop" vite et tu suis le layout de modulus qui est pas terrible ( voir trait en pointillé noir sur le layout de modulus )
comme ca tu vas te faire une boucle de masse visiblement et c est pas très joli
la doc de métro est super, impossible de mal faire avec ca , car après reprendre certain truc c est plus chiant a faire .
la 1er R alim est de 10k sur ton plan mais 8k2 sur l autre plan (a voir avec ton transfo d alim ) bon dans tous les cas tu pourra le faire après ca c est pas plus mal .


J’ai bien ton schéma pour des connexions de masses optimales, mais la je suis le plan, je verrai tout à l’heure ce que j’entends (si j’arrive à le faire fonctionner).
thunderverb
PiPiRoSe a écrit :
fait un relevé de tension pour les 2 on verra bien ,ya forcement un chouilla plus de volt pour les 12ax7 avec la 8,2k
a voir avec le transfo qu il a
ici: https://www.marstran.com/118.htm
environ 420VDC de ht et on utilise la 8,2k ( curieux c est assez bas )

c est bien ce transfo que ta :

https://modulusamplification.c(...)p.asp

Secondary Voltages 350v - 0 - 350v (250mA)
si oui il risque d avoir une HT très haute en faite d ou le truc d augmenter la 8,2k ?



Houlà bien vu, le transfo que j’ai est le Mod0002, Jtm45 35w…je n’avais pas vérifié ça, il s’est trompé Michael ??? Je peux alimenter l’ampli ?
PiPiRoSe
ya une indication sur le transfo style 350 0 350 ?
car même avec un tube rectif ca sortirait plus que la valeur attendue de 420v ... c est curieux , en plus d être proche de la limite des condos ( 500v j imagine)
mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/
Doug_Watson
#Thunder, c'est quoi le no de ton transfo ? 0002 ou 0068 ? Le 02 a le 5V et 2x345V, le 68 n'a pas le 5V et 2x350V. Du coup le 02 c'est avec redresseuse et version 35W alors que le 68 c'est diodes SI et version 50W si je ne me trompe.

Sur la photo de ton matos page 1391 on voit une etiquette 002 sur le transfo ! ! ! Il s'est gourré ???
Modifié le 15/03/2026 à 15:02
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
Doug_Watson
Ben oui, c'est ce qui avait été demandé...
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
PiPiRoSe
sur cette page : https://modulusamplification.c(...)p.asp

on trouve ce lien comme "référence" : http://www.amparchives.com/folder/322/
condo en 450v ca laisse penser que l indication du plan avec la ht a 420 vdc environ est correcte

si 350 0 350 en plus avec rectif a diode ca vas être compliqué cette histoire pour arriver a 420v , tu peut limite prévoir plus de 10k
mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/
Doug_Watson
# Thunder, t'as pas mélangé les transfos du Black Flag et du Deep Fryed ?
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
laurent
Il faudrait créer un autre sujet sur le coin du bricoleur pour les questions techniques car il est compliqué de scinder.
Modifié le 15/03/2026 à 15:13
thunderverb
Doug_Watson a écrit :
# Thunder, t'as pas mélangé les transfos du Black Flag et du Deep Fryed ?



Non ! Deep fried pas déballé.
(Je vais quand même vérifier le transfo ).

Bon, j’envoie un mail à Michael, pour éclaircir la situation, pas de mise à feu aujourd’hui
Doug_Watson
OUVRE un sujet dans "bricoleus" ! Et vérifie dans l'autre carton....
«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !
