Blindage de l'électronique d'une guitare

Bonjour!

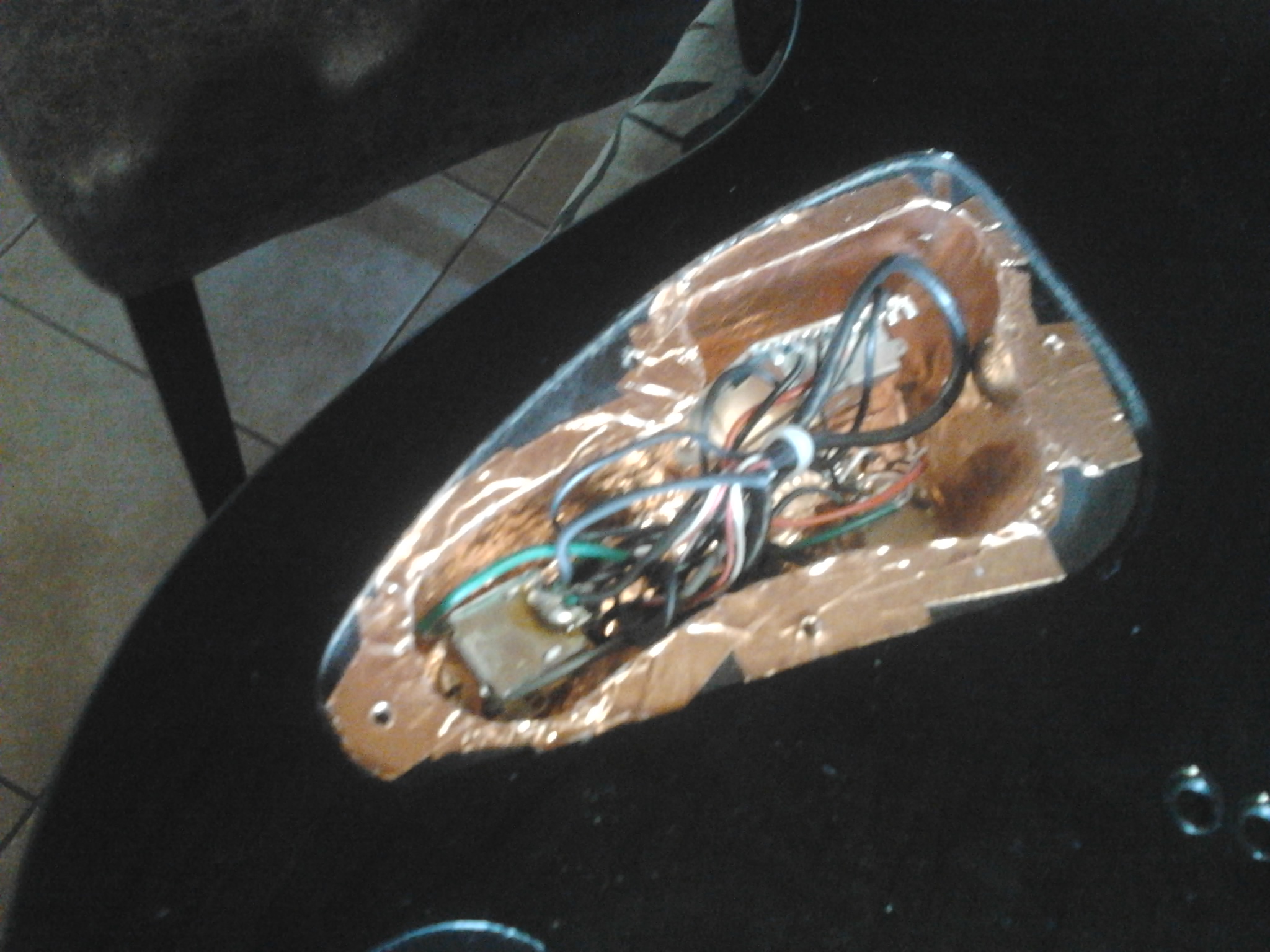

J'ai donc reçut mon ruban de cuivre, et j'ai recouvert les parois des cavités ainsi que le capot des cavités arrière.

Voici ce que ça donne :


(rassurez-vous, j'ai nettoyé ma guitare ensuite

J'ai refermé le tout et j'ai testé, j'ai pas le sentiment qu'il y ait un sifflement énorme, mais en poussant le gain et le volume de mon amplis un léger "ultra-son" vient s'ajouter au bruit que mon ampli produit déjà à cause du gain et du volume pas mal augmentés.
en bloquant les corde ce petit son aigüe ne disparait pas forcément..
Je sais que ce bruit était déjà présent avant, surement en plus puissant, mais je me demande s'il y a moyen de le faire disparaitre, il n'est pas trop gênant comme ça mais en concert, avec beaucoup plus de son il m'avait posé problème :/

Je me suis contenté d'uniquement tapisser toute les cavités de cuivre pour créer cette fameuse cage de faraday, mais je n'ai rien fait d'autre car j'ai cru comprendre que le cuivre serait relié à la masse car il est en contact avec les potard. Mais ai-je oublié quelque chose?
Ou peut être que ce bruit vient de mon câble jack (un câble standart)

tu as surement créer toi même des boucle de masse tout simplement ...
on a vue des photos de big foot plus nette omg

Si tes potes, jack et switch sont en contact avec le blindage, j espère que tu n à pas câblé comme sur les schéma sinon c est la boucle de masse assuré

je dirais même plus: c'est pas la mais les

Je plussoie!

Je n'ai rien câblé du tout et j'ai donc j'en sais rien, mais je ne suis pas comme sur ton schéma PiPiRoSe.. IL n'y a pas de bruit en plus qu'avant le blindage, il y en a en moins par contre.. Mais quand je branche uniquement mon Jack à mon amplis sans rien au bout j'ai quand même ce doux ultra-son qui hérisse les poils du dos!
Même quand je change le modèle du jack (un autre modèle standard j'ai ce soucis par contre :/)
Je n'ai plus qu'a acheter des Jack de qualités je suppose... ^^

ps : mon appareil photo à a rendu l'âme, il ne me restais que mon vieux portable donc bon... ^^"

salut a tous,
je relance le sujet car apres avoir suivi vos recommandations pour blinder sa guitare, j ai un bruit (qui serait un hum) qui emane de mon potard de tonalite. Le bruit est encore plus present quand il est sur zero.
Je viens de changer de micros en installant des emg h4 et h4a avec le systeme solderless qui est tres pratique. Du coup j ai aussi blinder les cavites des micros. Avec les anciens modeles (des modeles PRS) j avais le meme souci.
Pour le bruit, que ce soit chez moi ou ailleurs, toujours le meme souci.
Est ce un probleme de masse mal reliee?
merci pour votre aide

je ne connais pas ce micro mais mon emg 81 par exemple les cordes ne sont pas connecté a la masse
mais une photo pour avoir de bon conseils

Tu veux dire un craquement quand tu tournes le potar ? Ou bien un hum de micro dont l'intensité dépend de la position du potar ?

Je penserais à une soudure défectueuse.

Vous savez qu'il n'y a aucun intérêt à blinder une guitare avec des humbuckers!
Moi je dis ça...

utilise du fil non blinde sur une LP et viens nous en reparler

c'est 2 chose différentes ...

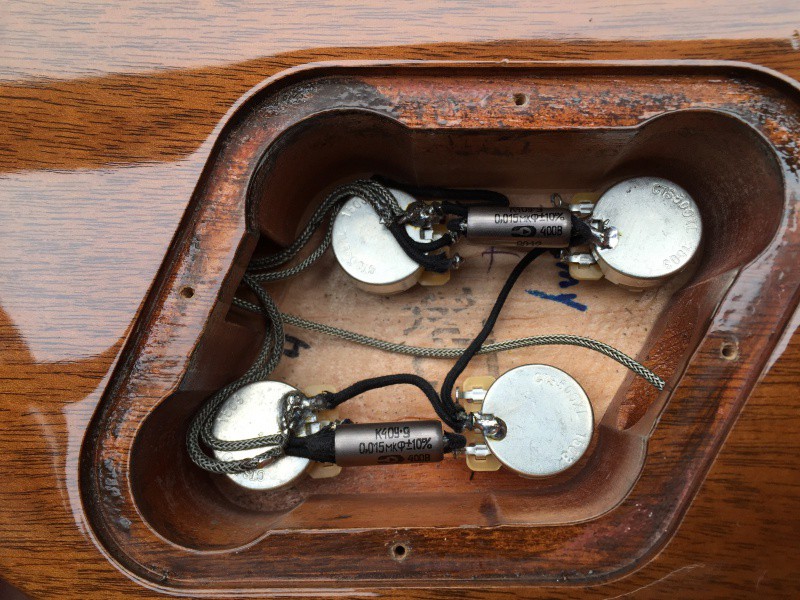

Ah bah pas de soucis, ça c'est le câblage de mon ex Trad que j'avais refait et bien je peux t'assurer que ça ne moufte pas

D'ailleurs j'ai de quoi comparer vu qu'une de mes LP est câblée également en Mogami, masse étoile, masse flottante, papier cuivre, etc.
Bah il n'y a aucune différence je n'ai pas plus de bruits avec celles câblées à l'ancienne

Oui, parce que tu as du cable blindé : la tresse fait office de blindage.



Il faut bien différencier les hum chopé par les micros et celui chopé par le reste :fils, switches, etc.

Pour le premier, on ne peut pas faire grand-chose : la bobine d'un micro capte les variations magnétiques dues au mouvement des cordes, mais aussi les parasites magnétiques ambiants (le hum).
La solution est le micro humbucker : il chope le signal sonore (la vibration des cordes) sur la première bobine (celle qui a les plots) et les parasites sur les deux bobines. En mettant ces deux bobines en opposition de phase, ces parasites s'annulent. En contrepartie, une petite portion du signal des cordes passe aussi à la deuxième bobine et vient également se soustraire au signal utile. D'ou la différence de son entre micros simples et doubles.

Pour le second type de parasites il y a deux solutions : soit utiliser du cable blindé ou de la tresse de blindage, soit blinder les cavités. De plus, le blindage des cavités micros permet d'arrêter les parasites qui arrivent sur l'arrière et les côtés des micros, si ceux-ci ne sont pas protégés par un boitier métallique.

Accessoirement, un cable "jack" de mauvaise qualité va également choper son lot de parasites.

Personnellement, je suis d'avis qu'il est toujours utile de blinder les cavités et relier le chevalet à la masse, parce que plus il y a de masse et mieux c'est, et aussi parce des parasites peuvent toujours s'immiscer via les switches ou les bouts de fils dénudés. Par exemple sur une strat je tapisse toutes les cavités y-compris celle du jack, mais pas celle des ressorts de vibrato, et pour la liaison cavité principale / cavité jack je mets un bout de cable blindé.

Autant pour moi j'avais pas capté
Je pensais que Taz voulais parler des câbles tressés

je faisais ça sur toutes mes lp (scotch cuivre etc.) mais ayant essayé le câblage classique et m'étant rendu compte que ça ne changeait rien J'ai laissé tombé

salut pipirose,
le h4a et h4 sontles versions passives de ton 81 .
tout est en solderless, avec des branchements sans soudure.

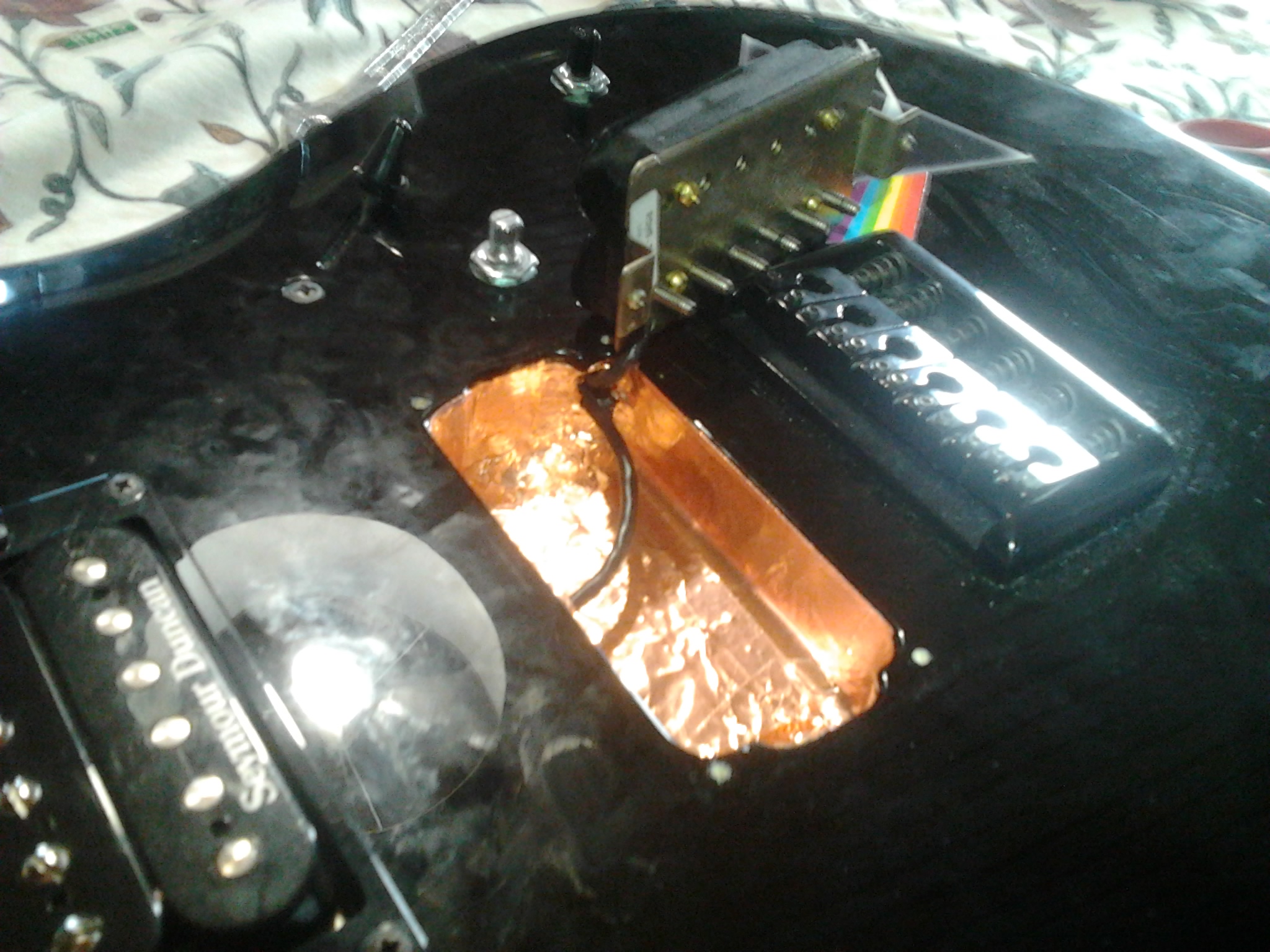

voici 2 photos, l'electronique et de l'entrée jack. Les cavitées des micros ont aussi du blindage :
