ben tu peux faire une masse flottante entre le + et le - du pont, remarque, mais ça me parait + secure d'avoir deux lignes complètement séparées et régulées sans qu'il y ait de masses communes

Ah, je ne maîtrise pas la masse flottante.

ben imagines ton transfo 2*9V, tu fous les 2 bobines en série, tu passe les 2 extrémités en un seul 18V dans le pont de diodes, le + aura un 7809 ou 78L09 comme régulo, le - un 7909 ou 79L09 et bien sur, les pattes masse du régulo sont au point central du transfo et tas des condos pré/post régulo.
Le point milieu du transfo est aussi relié à la masse, mais t'as + tordu dans le genre i.e les pédales boss t'as souvent ta pile 9V divisée en 2*4.5V et y'a pas de point milieu relié à la pile, mais entre le +9V et le 0V, t'as 2 rés de 10k et le point milieu à 4.5V est ta flottante et t'as un condo 100µ en // sur les 2 rés dans le sens de la polarisation, mais ça s'applique pas forcément à tout le montage

OK, là d'accord.
Merci Obelix !

Sinon une Fuzz ça consomme que dalle, je crois. Une pile peut alors y durer longtemps si on pense à retirer l'input.

yuuup, une Fuzz Face, si tu retires le contact, t'as des chances de garder ta pile 6 mois voir un an... Theoriquement, le jack d'alim zappe ta pile, remarque, enfin, quand je me monte un truc en pédale, ce qui n'est plus trop la mode chez moi : vu que j'ai surtout du matos en racks, la dernière fournée DIY va surtout se retrouver dans des coffrets 19" : j'ai pas vraiment envie d'avoir du foutoir à la Frusciante

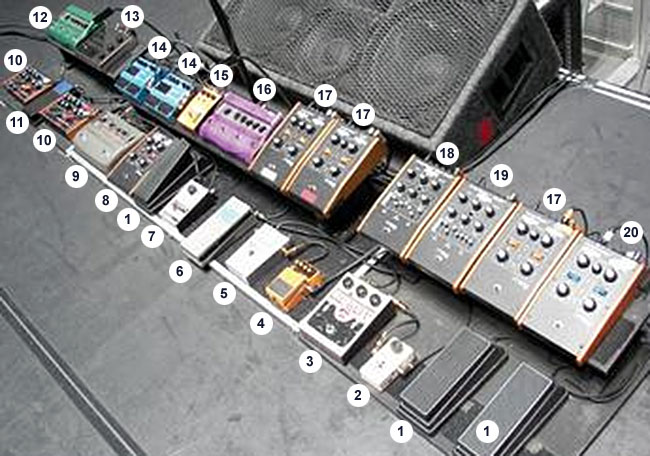

A pedal board hell !

Cool! Hate de voir la suite!
Ce sont des capuchons sur le cul des potards?

ouais c'est pratique pour éviter les contacts.
Tu les achètes où tes potards?

J'ai pas trop suivi (ou loupé un épisode). Quoi c'est que tu nous mijotes sur ce coup là, Visualdistortion?
AMHA, c'est surtout pour éviter que les potars ne s'encrassent. Les contacts ne sont guère génants, les boitiers des pots étant de toute façon à la masse...


Dans les cas de ce genre, t'as p****n d'intérêt déjà à utiliser un gros looper pour gérer ton bordel, mais aussi à en caser une partie en rack sur des tablettes rétractables (surtout les énormes MoogerFoogers) et là aussi, on est content d'être DIYer ou si on est une rock-star, d'avoir un guitar tech qui s'y connaisse :
on aura vraiment tout intérêt, en tout cas si on est à peu près fixé sur les choses qui vont être utilisées à titre + ou - définitif, à se faire un multi-Fx maison monté en rack 19".

T'auras vite pigé pourquoi d'une part je passe mon fly trolley 4U servant de 'main system' (Triaxis; EL84-20/20; MPX G2; Eclipse) en 6U en ajoutant un looper et un coffret 19" où je vais caler des pédales, et que d'autre part, j'ai pris un rag-bag 6U pour y caser 6 MoogerFoogers, un looper et à nouveau, un coffret 19" accueillant des circuits de pédales...

Y'a de toutes façons un pedalboard (où il restera d'ailleurs quelques pédales quand même et surtout le pédalier midi, ce qui fait déjà assez conséquent mais au moins, on reste dans du convivial et gérable, surtout si on a pas de la scène de 25m de large et pas de roadies
Remarque, c'est peut être moins scénique de tirer les tiroirs des Foogers pour faire mumuse sur leurs potars (ou plutôt de les piloter via des control-voltage ou des pédales d'EXP) que de se mettre assis en tailleur devant et d'en sortir plein de bruits d'enfer (pour ceux qui ne connaissent pas, les Foogers ne sont pas de simples pédales d'effet, ça tient aussi de modules de synth analogique modulaire)

Ah Ben oui obélix t'as raison
c'est vrai pour les contacts j'suis c...

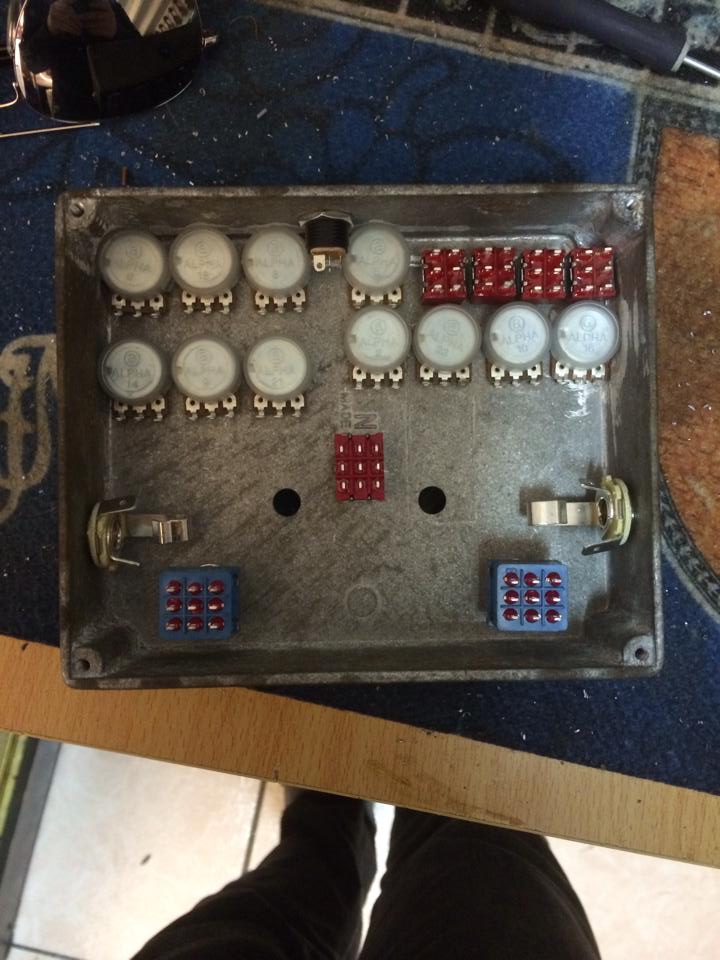

Je les achète chez Tayda, ils ont automatiquement les capotes, c'est quand même super cool pour poser le veroboard directement dessus
Je vais tenter de commencer le cablage demain, mais ça va être sacrément long.
C'estl a copie de la Twosome Dual Fuzz.

je viens d'écouter une démo youteub vu que je ne la connais pas. Je dis une connerie ou c'est du tout silicium à bord?
C'est intéressant, mais j'ai un peu de mal à parler de fuzz

j'ai trouvé une solution.....


j'alimente mes pédales avec une alim pedaltrain volto,
j'avais un soucis de buzz avec ma fuzz face; en cherchant sur le net, j'avais trouvé une solution a ce buzz avec la "virtual battery" de thegigrig ( http://www.thegigrig.com/acata(...).html ), et effectivement, plus de buzz !


je viens d'essayer la virtual battery entre le volto et mon trebble booster, tout en gardant les autres pédales branchées, et ça marche ! mon alim ne se met plus en sécurité !

par contre, j'ai récuperé le buzz de ma fuzz face !!
va me falloir une seconde virtual battery.....




PS : visualdistortion >>> belle bête !!!!

Et tu ne nous la reverse-engineer même pas, ta pile virtuelle? (je sais pas pourquoi, mais je sens arriver du déjà vu dedans )

De toi à moi, rien n'interdit de faire une alim maison BIEN régulée et isolée pour chaque ligne "sensible" si on a des problèmes : je ne sais pourquoi, mais mon petit doigt me dis que ça va TRES bien marcher

j'avais une alim isolée (harley benton power plant), qui faisait trés bien le boulot,
mais je souhaitais un PB assez petit, sans avoir 36 câbles qui trainent ! (ceux qui ont comme moi un "bébé" de 15 mois qui touche a tout doivent comprendre !!!! )

d'ou mon interet pour le volto !




je vais ouvrir la batterie virtuelle, voir ce qu'il y a dedans, et essayer de refaire le schéma....
