Fabriquer sa pédale d'effet pour guitare

j'avais une alim isolée (harley benton power plant), qui faisait trés bien le boulot,
mais je souhaitais un PB assez petit, sans avoir 36 câbles qui trainent ! (ceux qui ont comme moi un "bébé" de 15 mois qui touche a tout doivent comprendre !!!! )

d'ou mon interet pour le volto !




je vais ouvrir la batterie virtuelle, voir ce qu'il y a dedans, et essayer de refaire le schéma....

Ça c'est sympa ! Tu as aiguillé notre curiosité aussi…
@+

J'ai déjà galéré a faire le switching, mais là, c'est l'enfer qui approche!

gnégnuvafairegnavecgnoucespots ?

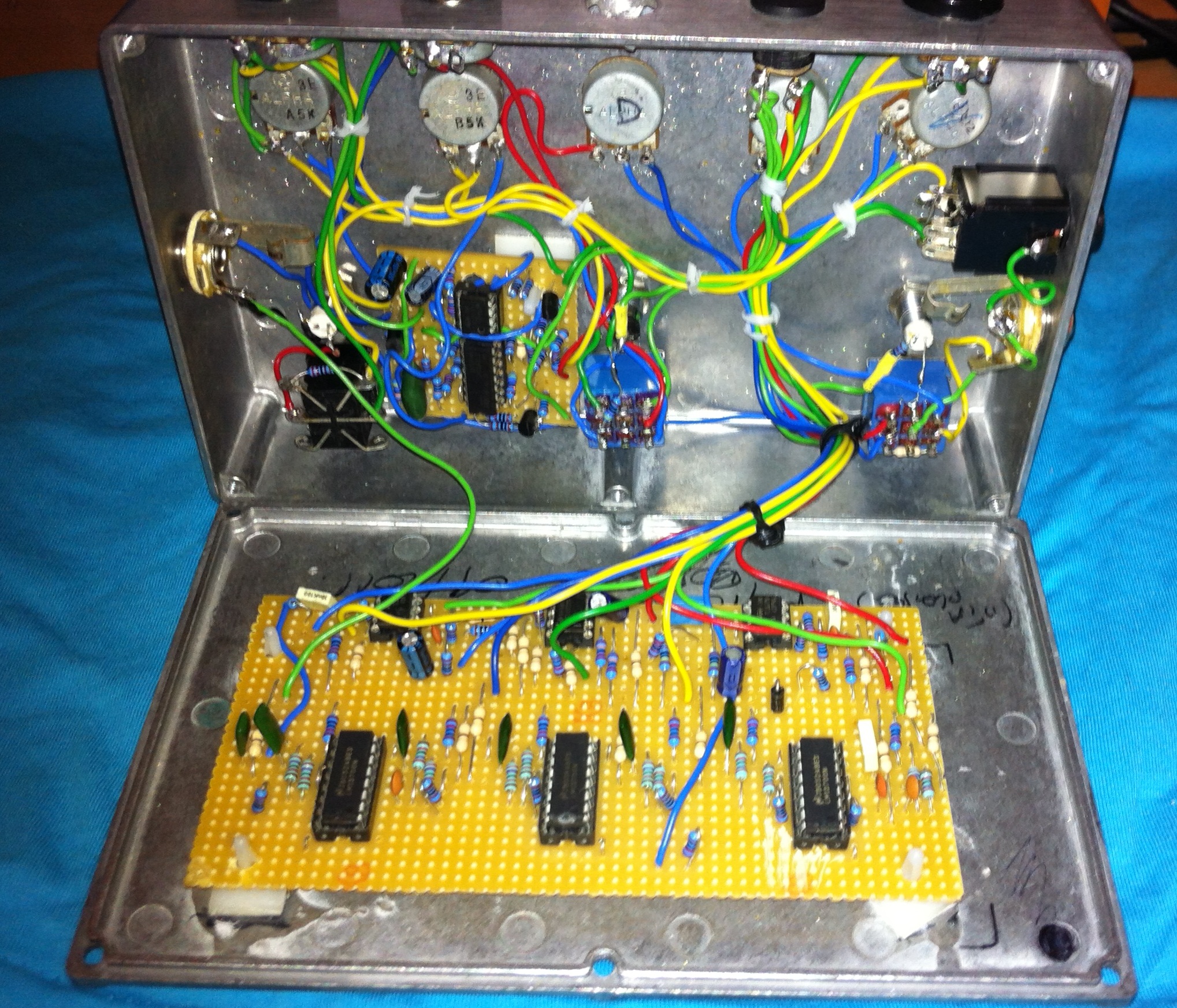

je ne suis pas fan des fils colorés....

tu aurais du tout mettre en noir, c'est plus classe !



et pour le câblage, c'est beaucoup + fun !!!

En tout cas tu pourrais faire une pelle interessante avec la planche qui est dessous

Je doute qu'on puisse faire quelque chose d'incroyable dedans mais en cas, voici le lien si tu veux la même

http://www.maisonsdumonde.com/(...)m[/u]

Je crois que tu t'emmerderais moins avec du circuit imprimé où au passage tu fixes carrément tes potars dessus ou au moins prévoir des connecteurs sur le CI...
Tu sais, on est pas obligé d'avoir une insoleuse ni un bac chauffant pour chier un CI, tu peux même tracer ça à la main au stylo spécial (vaut mieux repasser plusieurs fois, certes).
Un tel truc sur plaques à trous et tous les fils en l'air, tu fais ce que tu veux remarque, mais perso, je trouve que c'est du lourd à faire, y'a un petit côté proverbe shadok : "pourquoi faire simple quand on peut faire compliqué", quoi

Beh pour le coup, c'est quasiement fini là! Par contre bizarrement j'ai aucune LED qui s'allume.... Le fait que j'ai mis une résistance de 4,7K sur chaque LED?

en général, c'est 1.2k pour une led depuis du 9V (si ma mémoire est bonne)

et pourquoi tu t'emmerdes avec une alim inversé au fait ?

tu peux parfaitement monté ton treble booster avec une alim normale. C'est que ce je fait avec mes montages a Ge , suffit juste d'inverse le sens du montage autour du transistor.

Quant t'en arrives a faire ca et a peter un cable parce que ca prends trop de temps tu commences a comprendre tout l'interet d'un PCB Surtout que des logiciel comme Eagles ou Kicad sont largement performant. Un PCB ca permet d'utiliser au max la place disponible.

D'autan plus qu'il existe maintenant énormément de service pour la réalisation de PCB (en chine notamment) avec des prix et une qualité intéressante.

balance les liens !
je n'ai jamais trouvé pour des PCB à l'unité à des tarifs intéressants.

en france tu as Etronics qui m'a toujours faits de bonne choses a un prix correct.

Sinon pour la chine : http://www.pcbcart.com/ beaucoup de gens en sont content mais là on s'approche plus du pcb pro ( plusieurs layers , silkscreen ect...).

Je ne serais pas trés fair-play non plus si je ne les citais pas mais il y a également Techniguitare qui propose ce service.

De tout facon a l'unité c'est jamais intéressant , les machines sont faites pour faire des séries. Mais par exemple tu peux faire une commande groupé sur un montage précis et réduit le prix de facon interessante.

Certaines usine (comme PCBcart il me semble) fonctionne différement. Ils mettent plusieurs montage différent sur le meme panel de facon a ne pas gacher du matériaux et réduit les couts.

Pour ceux que ca intéresse je peux dessiner des PCB (gratuitement) de petits montages sous Eagles . Par contre ca sera a vous de le commander et de le monter . Ca m'occupera.

Pas imposs que je t'en demande à l'occase : j'ai pas mal de problèmes de surcharge au niveau temps à consacrer aux travaux d'électronique, même pas le temps de maitriser Eagle, c'est dire

cool, merci.
