Recablage Ampeg en 220

  • Publié dans ampli
Auteur Message
roudoudou667
Custom Top utilisateur

Inscrit le: 10 Dec 03
Localisation: Barbeville (14)

Hello à tous,

on vient d'acheter une tête ampeg V4Bav (modele anniv de la réissue du V4B) au US, on l'a donc bien reçu comme il faut, mais branché en 110V !

On a demandé aux tech d'ampeg qui nous a dit devoir recabler le transfo et nous a balancé le plan en nous conseillant bien sur de passer chez un tech blablabla...

En fait en regardant le plan, et le comparant à l'intérieur de l'ampli, les branchement ne correspondent pas vraiment.

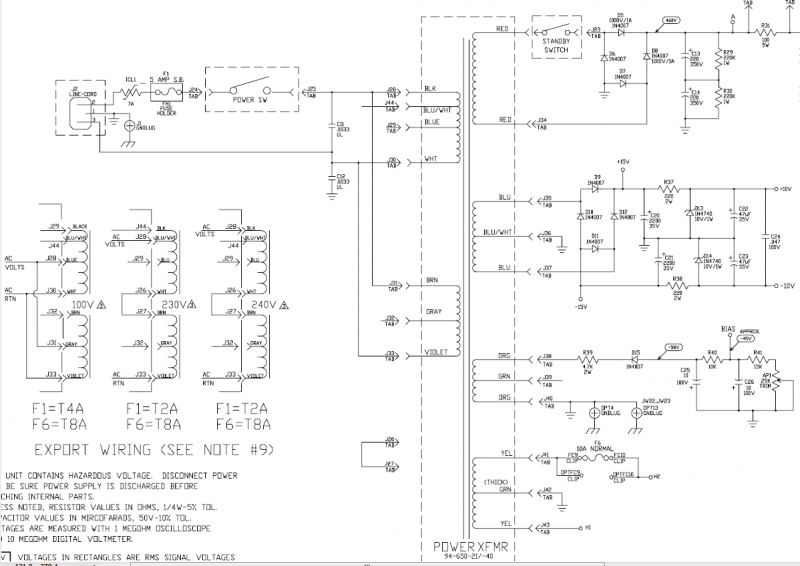

Matez le schéma :

V4B-schéma


Maintenant quand on ouvre la tête les câbles de couleurs sont branchés comme ca :

Noir : J28
Bleu/Blanc : J26
Bleu: J29
Blanc : J30
Marron : J31
Gris : J32
Violet : J33

A votre avis, faut-il juste le recabler en suivant l'indication 240V du schéma ou pas?

Merci à vous les gars
Haut
Alerter un moderateur
roudoudou667
Custom Top utilisateur

Inscrit le: 10 Dec 03
Localisation: Barbeville (14)

Si le schéma est trop flou je peux le poster sur le forum!

_________________
www.myspace.com/missingmilefr
Haut
Alerter un moderateur
roudoudou667
Custom Top utilisateur

Inscrit le: 10 Dec 03
Localisation: Barbeville (14)

Moi ce que je comprend, c'est que le cablage qui prend toute la page est le cablage en 120V (tete en mode US) et que les 3 schémas du dessous indiquent les branchements pour le 100V (Japon) et 230, 240 (Europe)...vu que la tête est prévue comme ca sur la notice!

Il n'y a que le cable Bleu/Blanc qui est branché en J26 à la place du J44 prévu mais la note 9 indique que le Bleu/Blanc peu ne pas être utilisé sur certains transfo XFMR...seul le noir est utilisé en Lead. C'est pourquoi il a été placé en J26, cad nulle part (impasse quoi!)

Ca vous parle ca?

_________________
www.myspace.com/missingmilefr
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

on ne peut pas "grossir" le schéma... tu pourrais le mettre en plus haute definition ?

_________________
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Clone Gibson EH-150 : https://www.guitariste.com/forums/le-coin-du-bricoleur,projet-gibson-e[...]html

Les jours sont trop courts pour perdre son temps sur backstage !
"Quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !
"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
Alerter un moderateur
roudoudou667
Custom Top utilisateur

Inscrit le: 10 Dec 03
Localisation: Barbeville (14)

Voila le lien avec les schéma dont celui qui nous interese :

https://supportloudtech.netx.net/loud-public/#/asset/17848

_________________
www.myspace.com/missingmilefr
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

il faut câbler exactement comme le schéma "240v".

_________________
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Clone Gibson EH-150 : https://www.guitariste.com/forums/le-coin-du-bricoleur,projet-gibson-e[...]html

Les jours sont trop courts pour perdre son temps sur backstage !
"Quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !
"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
