Hum 100hz Marshall VBA400

Aller à la page: 1
Auteur Message
slopy
Vintage Cool utilisateur

Inscrit le: 26 Sep 04
Localisation: St herblain (44, France)

Bonjour, ça fait quelques temps que je n'avais rien posté.

Parcourant les topics avec plaisir, un petit coup de pouce me serait bien utile ce coup ci.

J'ai récupéré 2 Marshall VBA400 en pannes dont voici le schéma:
https://www.thetubestore.com/lib/thetubestore/schematics/Marshall/Marshall-VBA400-Bass-400W-Schematic.pdf
L'ampli dispose de 4 PCB nommé
VBA4-60-02
VBA4-61-00
VBA4-62-00
VBA4-63-02

La première en kt88 avait le fusible HT hs, je l'ai remplacé, un petit réglage de bias comme indiqué sur le panneau arrière et il est reparti Nickel.

voici la marche à suivre pour le réglage de bias noté sur l'ampli qui me servira pour le deuxième ampli aussi.

Warning ! Avertissement ! Des tensions mortelles sont présentes dans votre ampli à lampes et peuvent vous blesser, voire vous tuer. Vous risquez votre vie.

PR1 = BIAS RANGE adjustment trimmer
PR2 = BIAS BALANCE adjustment trimmer (balance both sides of push-pull)
PR3 = Phase Inverter/Driver output signal BALANCE adjustment trimmer

Le deuxième quand à lui est en 6550, fusible HT hs, remplacer lui aussi, l'ampli s'allume, une fois le stand by sur on, un Hum de 100hz ce fait entendre (même volume à zéro), du son sort de l'ampli si je branche une basse en input. Le fusible ne claque pas pour autant.

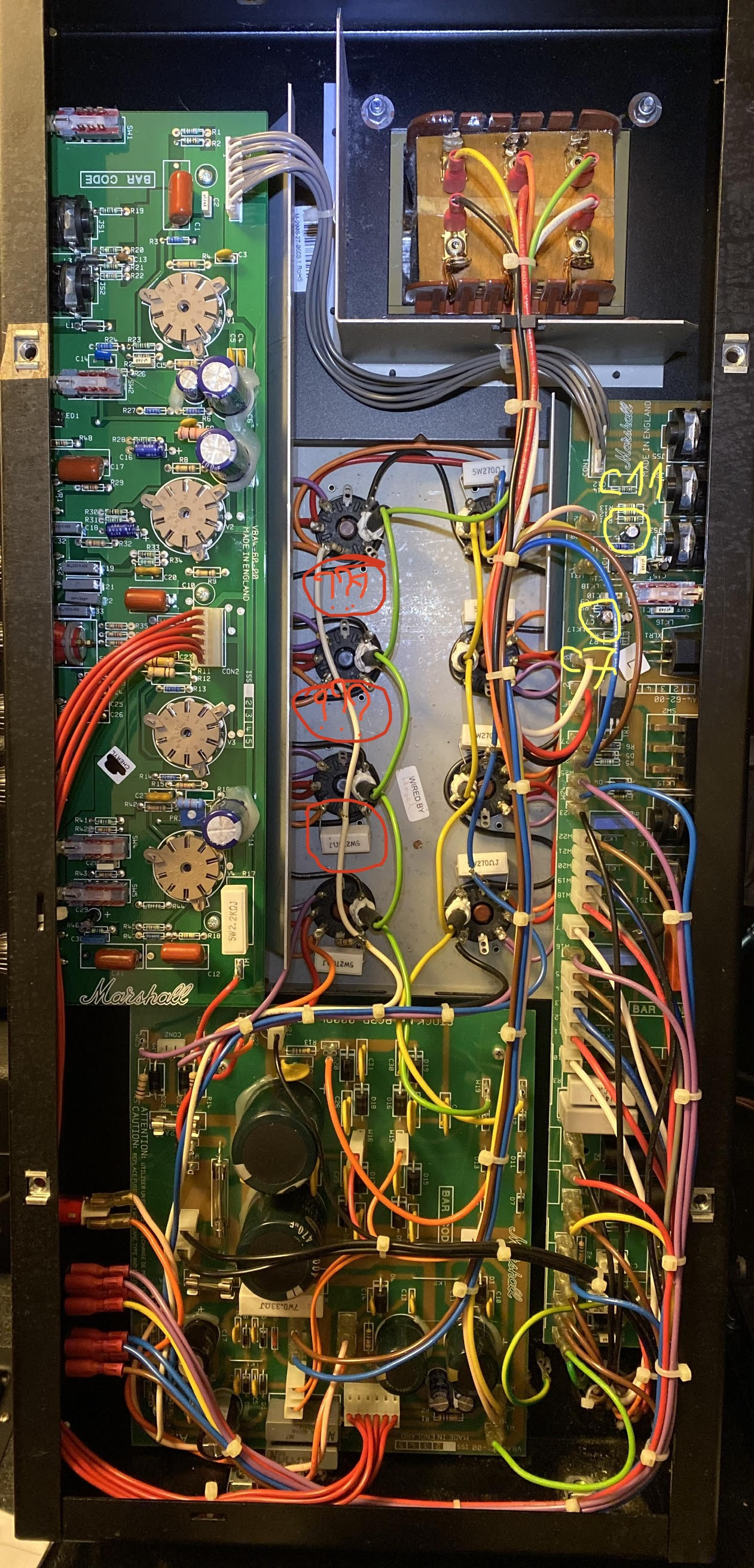

Une fois démonté, je m’aperçois direct que sur VBA4-63-02 il manque deux résistances de 270ohms 5w (en rouge sur la photo en bas de la page)
au niveau des supports céramiques des lampes. (qui sont présent sur le schéma, ainsi que sur celle en kt88 ).
j'ai récupéré deux résistances identiques de la version en kt88 pour tester, sans amélioration.
quelqu'un à une idée du pourquoi ces résistances auraient pu être enlevé?

Ensuite 2 condensateurs sur le pcb VBA4 62-00 qui ont explosés, C7 et C11 en 22UF 50V
remplacés par des 22UF 63V que j'avais sous la main, aucun changement non plus.

j'ai tenté un réglage de biais aussi:
Etape 1,2,3 ok
Etape 4, la valeur passe de 45mv et descend jusqu'a 19mv minimum en tournant PR2 dans le sens anti-horaire la ou on devrait pouvoir atteindre 0mv bien avant la fin de course du potard.
Le Hum 100hz diminuait à mesure que la valeur descendait, la piste est bonne?

je suis bloqué ici, j'ai du temps à consacrer à ce Monstre avec le confinement, si il m'est possible de réaliser cette réparation j'en serai plus que ravi.

selon vous de quoi cela pourrais venir? (si c'est la cas des lampes,ça devra attendre, l'octet à 300 euros mini sur ebay. je n'ai pas les moyen pour le moment. )

merci de votre lecture.



_________________
Dancefloor Disaster
https://www.facebook.com/dancefloor.disast3r
aller viens!!
My Answer
http://www.facebook.com/myanswermusic
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

100hz , si t'en est certain, c'est un soucis dans l'alim.
Vérifie les diodes et les soudures des condos HT.

_________________
Photos de filles aux très gros attributs mammaires (sans moustaches comme Noël)

Hahahahaha putain...

" Militer sur Backstage c'est comme être riche au Monopoly "

"Viande, ça veut dire vitalité. Et quand quelqu'un est dans le coma, on dit que c'est un légume." CQFD !
Haut
Alerter un moderateur
NUFAN
Vintage Ultra utilisateur


Inscrit le: 01 Aug 09
Localisation: délocalisé

une bonne journée de cosses finement
Haut
Alerter un moderateur
slopy
Vintage Cool utilisateur

Inscrit le: 26 Sep 04
Localisation: St herblain (44, France)

manulonch a écrit :
100hz , si t'en est certain, c'est un soucis dans l'alim.
Vérifie les diodes et les soudures des condos HT.


100Hz certain, confirmé par un analyseur de spectre, je vérifie ça dès que possible ( soirée ou demain)

sinon pour l'histoire des 2 résistances de 270ohms manquantes sur les support de lampes, tu saurais le pourquoi de la modif?
quelle est leur rôle?

Merci beaucoup pour l'aide apporté.

NUFAN: c'est parti!

_________________
Dancefloor Disaster
https://www.facebook.com/dancefloor.disast3r
aller viens!!
My Answer
http://www.facebook.com/myanswermusic
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

Résistances de G2 , faut les remettre comme sur le schéma.
Mais ton 100hz ne vient pas de là, 100hz c'est typique d'un alim.

_________________
Photos de filles aux très gros attributs mammaires (sans moustaches comme Noël)

Hahahahaha putain...

" Militer sur Backstage c'est comme être riche au Monopoly "

"Viande, ça veut dire vitalité. Et quand quelqu'un est dans le coma, on dit que c'est un légume." CQFD !
Haut
Alerter un moderateur
slopy
Vintage Cool utilisateur

Inscrit le: 26 Sep 04
Localisation: St herblain (44, France)

manulonch a écrit :
Résistances de G2 , faut les remettre comme sur le schéma.
Mais ton 100hz ne vient pas de là, 100hz c'est typique d'un alim.


Très bien. Merci, je reviens dès que j’ai check ce que tu m’as dit plus tôt.

_________________
Dancefloor Disaster
https://www.facebook.com/dancefloor.disast3r
aller viens!!
My Answer
http://www.facebook.com/myanswermusic
Haut
Alerter un moderateur
slopy
Vintage Cool utilisateur

Inscrit le: 26 Sep 04
Localisation: St herblain (44, France)

manulonch a écrit :
100hz , si t'en est certain, c'est un soucis dans l'alim.
Vérifie les diodes et les soudures des condos HT.


Alors j’ai vérifié les chimiques et les diodes, tout fonctionne correctement...
2 soudures sèche sous 2 diodes quand même.
J’ai refait la totalité des soudures du pcb d’alim pour être sur.

De mémoire c’est très peu probable qu’un céramique soit hs non? Il y en a un petit paquet...

J’ai commandé les résistances pour les G2 mais elle risque de mettre du temps à arriver avec le confinement..
c’est ok si je fait juste un test rapide sans? Ou risque de casse?
L’ampli a du fonctionner sans un moment avant que je le récupère...d’où ma question...
Sinon j’attendrais l’arrivée des résistances
car j’ai remonté l’autre ampli histoire de pouvoir jouer un peu quand même


Merci

_________________
Dancefloor Disaster
https://www.facebook.com/dancefloor.disast3r
aller viens!!
My Answer
http://www.facebook.com/myanswermusic
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

Pas de soucis sans les R de G2, c'est juste qu'il vaut mieux qu'il y en ai.

_________________
Photos de filles aux très gros attributs mammaires (sans moustaches comme Noël)

Hahahahaha putain...

" Militer sur Backstage c'est comme être riche au Monopoly "

"Viande, ça veut dire vitalité. Et quand quelqu'un est dans le coma, on dit que c'est un légume." CQFD !
Haut
Alerter un moderateur
slopy
Vintage Cool utilisateur

Inscrit le: 26 Sep 04
Localisation: St herblain (44, France)

Alors, j'ai vérifier tout les condos (chimiques et ceramiques) ainsi que les diodes, tous sont en état de fonctionnement.
J'ai juste trouvé 2 soudures sèches comme dit précédemment.

j'ai remonté, allumé, toujours le hum (peu être moins fort..c'est une impression), toujours du son quand je branche une basse dessus.

J'ai retenté un réglage de bias, cette fois la valeur mini en tournant Pr2 est de 49mv...
en soit c'est pire qu'avant... .



j'ai bien tout remis en place (vérification des photos prise à chaque action de démontage)
une petite idée?

bonne soirée

_________________
Dancefloor Disaster
https://www.facebook.com/dancefloor.disast3r
aller viens!!
My Answer
http://www.facebook.com/myanswermusic
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

ça le fait sans les tubes de préamp ?

_________________
Photos de filles aux très gros attributs mammaires (sans moustaches comme Noël)

Hahahahaha putain...

" Militer sur Backstage c'est comme être riche au Monopoly "

"Viande, ça veut dire vitalité. Et quand quelqu'un est dans le coma, on dit que c'est un légume." CQFD !
Haut
Alerter un moderateur
