Réparation ampli Guyatone GA1050

Aller à la page: 1
  • Publié dans ampli et préampli guitare
Auteur Message
Sergio640
Inscrit le: 10 Sep 21
Localisation: France

Bonjour à toutes et tous,

Je viens de récupérer un vieil ampli japonais (clône d'un fender de type pro-reverb mais pas sûr) avec à priori un transfo d'alimentation qui a dû brûler !!!
Je ne suis pas un nul en électronique, mais pas ,non plus un professionnel et connaissant les risques de tensions importantes dans ce genre d'ampli à lampes, je viens vers vous afin d'avoir des conseils de gens avertis et compétents.

Si quelqu'un peu m'aider à avancer sur le diagnostic ce serait super sympa.
Déjà j'ai cherché un transfo d'alimentation de remplacement et j'avoue n'avoir pas trouvé mon bonheur avec une entrée en 230V.....

Vous êtes mon dernier espoir :-)

Merci d'avance

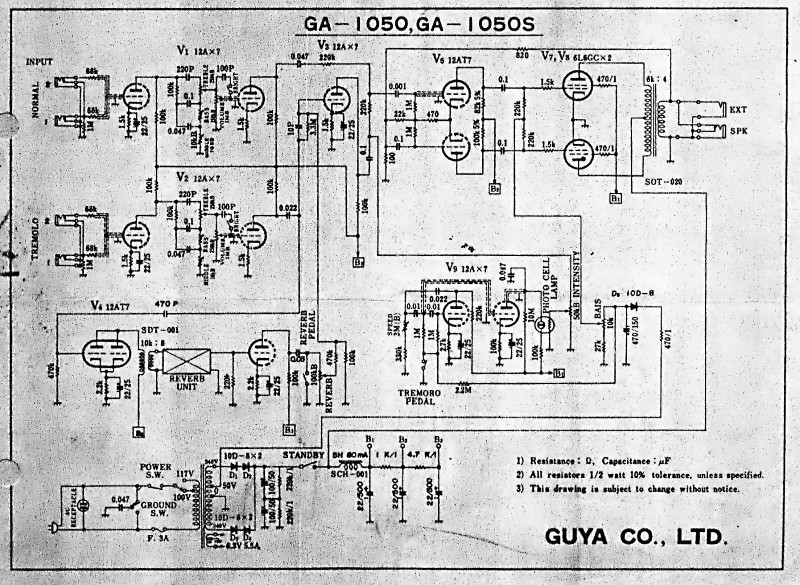

Schéma de la bête

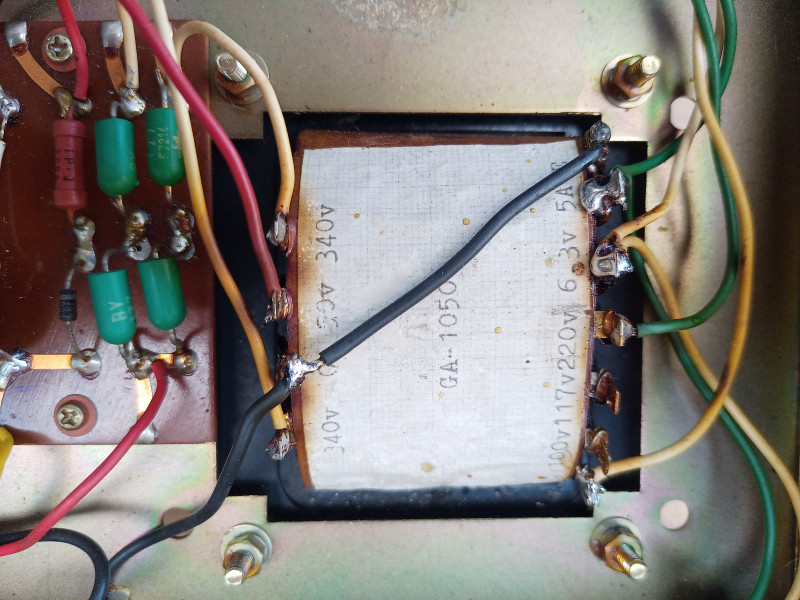

transfo d'alim roti
[/img]
Haut
Alerter un moderateur
jyvoipabo
Special Cool utilisateur

Inscrit le: 02 Apr 06
Localisation: -

Bonsoir,


Cet ampli a déjà eu un problème qu'on a tenté de réparer car les diodes vertes BY127 ne sont pas d'origine.

Pour tester un transfo il faut débrancher tous les fils du secondaires et surveiller l'échauffement.
Mais, si il sent gravement le bobinage brulé. C'est mort.

Les transfos de remplacement se trouvent facilement chez hammond distribué par tubes town (entre autres). Comme d'ailleurs les condensateurs à remplacer....
JP
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Ce transfo est parfait :

https://www.tube-town.net/ttstore/hammond-290eex-for-fender-power-125p[...]html

_________________
Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
corto30
Custom Top utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

Il a l'air presque neuf ce transfo.. il fait sauter le compteur ?

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Sergio640
Inscrit le: 10 Sep 21
Localisation: France

Bonjour et merci à Corto33, oldamp et jyvoipabo

Je tente de faire une réponse commune :

Oui cet ampli a été dans les mains de quelqu'un que je ne connais pas et qui était censé modifier cet ampli pour y appliquer la modification de Cézar Diaz (qui de mémoire se faisait sur un fender Vibroverb 64 blackface). Seulement cette personne s'est embrouillée avec le propriétaire du Guyatone (un ami qui du coup me l'a refilé !!!) sans rien lui dire sur ce qu'il avait fait ou ne pas fait. Mon ami l'a branché et le transfo a brûlé !!!

J'ai regardé les spécifications du Hammond 290 EEX et j'ai noté des différences :
le primaire n'est pas en 230v
les secondaires sont de 330V (contre 340V sur le GA1050), de 53V pour le bias (contre 50V sur le GA1050) et 6.4 V pour les lampes (contre 6.3V sur le GA1050)

Alors, ne connaissant pas les niveaux de tolérance des amplis à lampes et des circuits, n'est-il pas primordial de respecter exactement les voltages secondaires indiqués sur le schéma d'origine c-a-dire 340V/50V/6.3V ?

Je n'ai pas fourni la photo du transfo sur sa tranche, mais ça m'a bien l'air d'être tout brûlé donc je ne sais pas si c'est nécessaire de faire le test de le brancher.....qu'en pensez-vous ?
Haut
Alerter un moderateur
jyvoipabo
Special Cool utilisateur

Inscrit le: 02 Apr 06
Localisation: -

Il ne s'agit pas de penser mais de tester.
Débrancher tous les secondaires et mettre sous tension avec une lampe à incandescence de 40W en série au primaire.
Si à la mise sous tension elle éclaire très fort alors transfo = KO.
Si elle s'éteint ou éclaire faiblement poursuivre par des mesures de tension et d'isolement.
JP
Haut
Alerter un moderateur
Sergio640
Inscrit le: 10 Sep 21
Localisation: France

Ok JP Message reçu, je vais tester ça et revenir vers vous.......Enfin faut que je voie déjà s'il me reste des ampoules à incandescence :-)
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

On n'est pas à 10v près ! ! ! 240V c'est normalisé. Donc c'est bien le 290EEX qu'il te faut. Je pense que suite à l'embrouille le type a mis le transfo sur 110 avant de le rendre pour se venger ! Et ton pote ne s'en est pas aperçu avant de brancher....

_________________
Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

ménon y'a pas de trace de soudire sur la pate 110V !
Haut
Alerter un moderateur
Sergio640
Inscrit le: 10 Sep 21
Localisation: France

On voit bien que le fil est bien soudé sur le 240v.
Je pense plutôt que le type n'avait pas fini sa modif Cezar diaz et qu'il s'est passé quelque chose.....J'ai presque fini mon montage pour le test du transfo d'alim avec l'ampoule à incandescence , je teste demain et je reviens vers vous.
Haut
Alerter un moderateur
