Fabrication Gibson explorer

Pour l’extrémité, cela peut se rattraper par la pose d'un binding .

Hello !

J'ai pas mal bossé !
J'ai rattrapé mes boulettes sur le corps en le reprenant en décalant légèrement le gabarit.

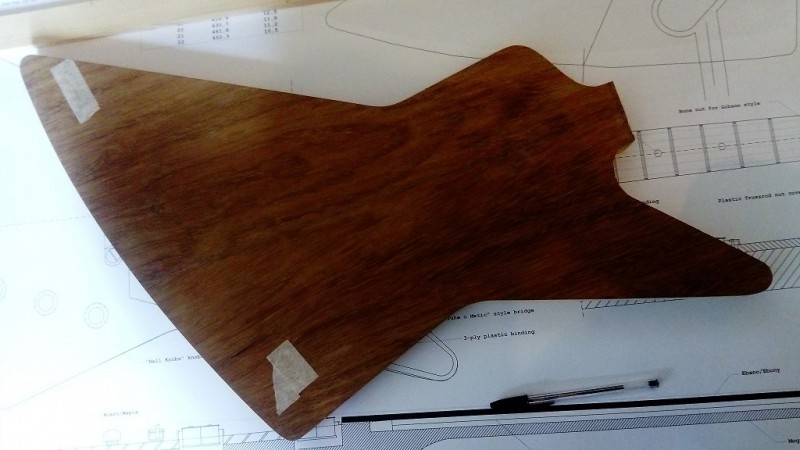

Le tour du corps est propre maintenant.

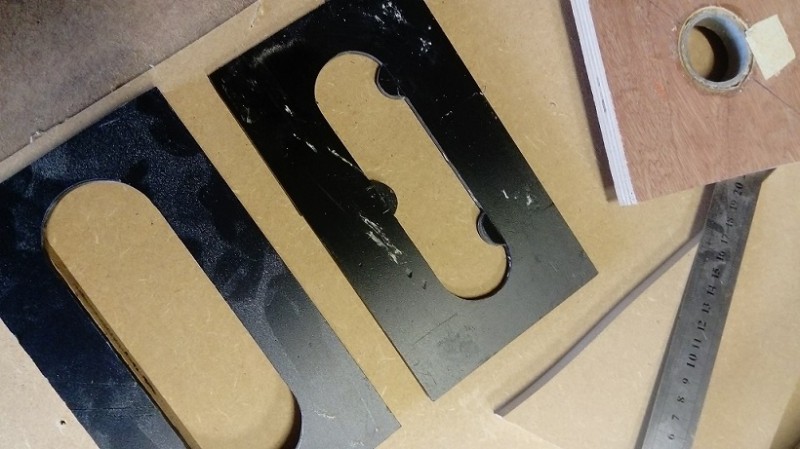

Ensuite, j'ai fait le tour des GSB pour me trouver des tubes PVC au bon diamètre, j'ai copié ces formes sur une plaque de PVC aussi, de façon a me faire des gabarits de découpe nickels.



[/img]

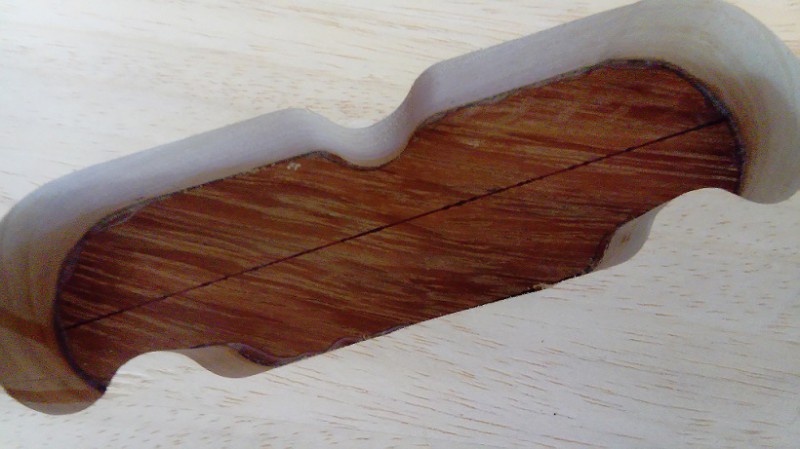

Et donc, une découpe de la cavité des potentiomètres plutôt sympa



Le corps terminé, j'attaque le ponçage de finition avant enduit.
Il reste a faire la découpe de l'interrupteur des micros et la défonce pour accueillir le tenon du manche.



Je commence la partie qui me stresse le plus, le manche, je reviendrai surement vers vous pour quelques questions.

Super. Çà avance bien.

Bien joué ....

C'est quoi cette histoire de coupe de manche par contre ?

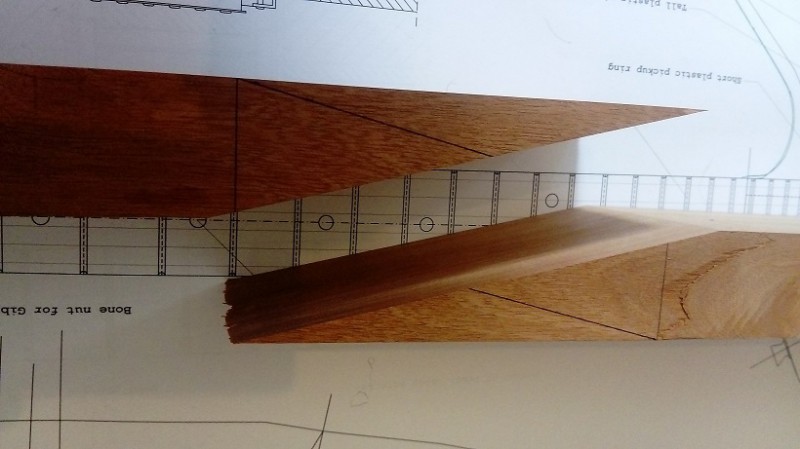

C'est la coupe pour tête renversée (le fameux scarf joint). Tu coupes, tu retournes le petit morceau et tu le colles.

Ca sert a faire l'inclinaison de la tête par rapport au manche.
Chez Gibson, l'angle est de 13 degrés, enfin ca varie selon les modèles.

J'ai eu peur !

Un moment j'ai imaginé que tu allais faire ton manche en deux parties, coupé au milieu ...
(sans rire)

Belles coupes ! C'est propre ...

Merci !

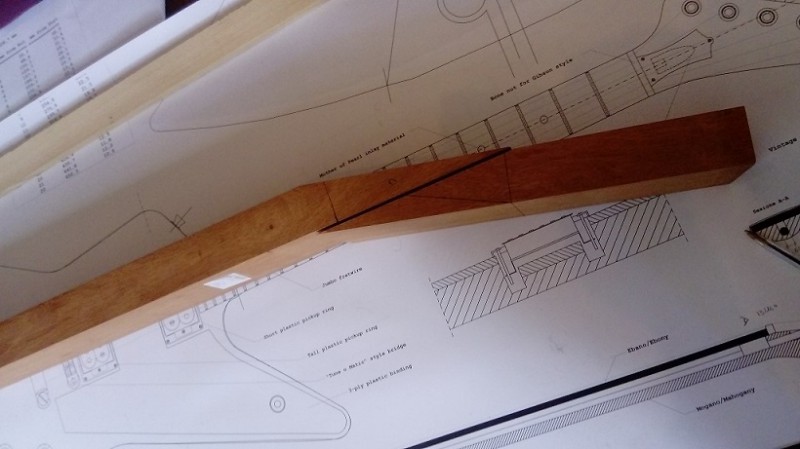

J'ai coupé le manche a l'égoïne, puis dresse les faces avec la défonceuse et un gabarit maison a 13 degrés.

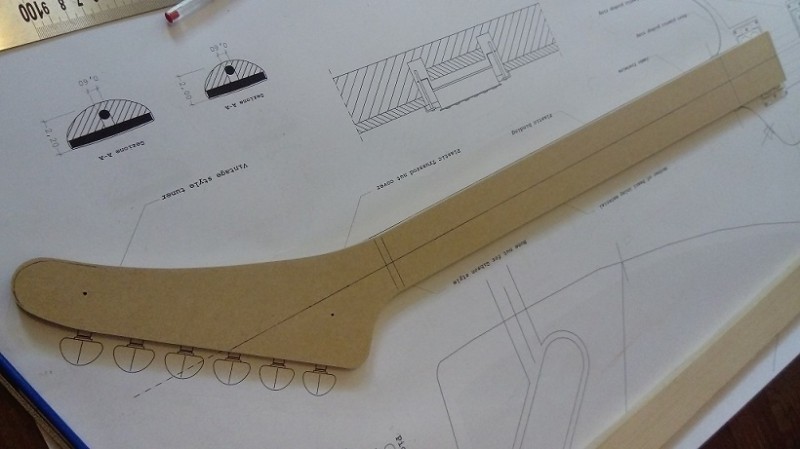

Il pleut, j'en ai profité pour faire le gabarit du manche.

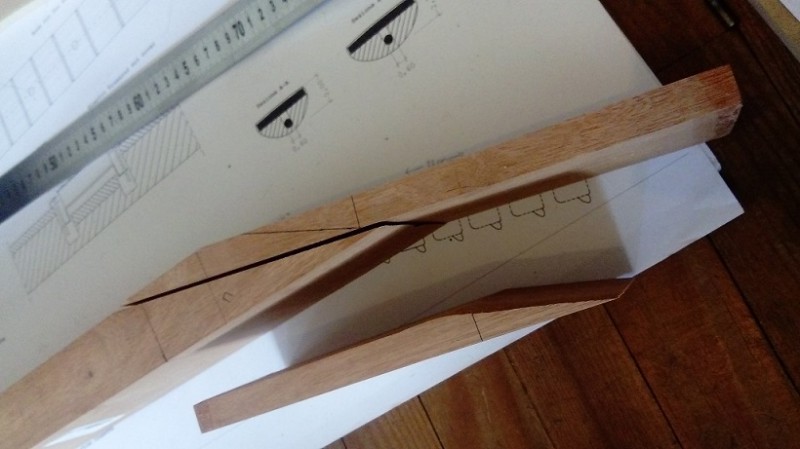

Travail du jour, j'ai coupé la tête dans le sens de l'épaisseur.
J'ai donc la tête et un morceau de même épaisseur pour l'élargir.

pas les modèles mais plus les années
14° c'est sur les custom a partir de 68 et l'ère norlin, sur une explorer, qui est un modèle de 57/58 (jusqu'a 63 je crois) c'est 17° et il n'y avait pas de scarf sur les modèles des années 50/60 en tout cas

beau projet au demeurant

Merci pour toutes ces infos.

Sans joint et avec un angle de 17 degrés, ils devaient acheter des buches pour faire les manches !

Oui et bonjour le gachis de bois...

bin non pas forcement des buches, après si tu compares au manche fender en "lame de parquet" oui c'est plus gros

du gachis....non je crois pas, faut pas oublier qu'a la base les mecs ils avaient des plateaux...
et quand bien même tu débites 2 manches dans une "poutre" a condition de la choisir en fonction

ca m'étonnerait grandement qu'en tant qu'entreprise de production les gars s'amusaient a jeter l'argent par les fenêtre car gibson est avant tout ...une entreprise, money is money et qui plus est chez les amerlocs


enfin bref, je le redis joli projet, le taf est soigné, ca part bien!!

Oui évidement, dans le monde industriel c'est diffèrent.
J'imaginais le morceau de bois nécessaire pour faire un seul manche a la maison.


Merci ! les encouragements sont sympas !

Hello !

Quasiment deux mois sont passés… Je n'ai pas beaucoup bossé.
Un peu de flemme, trop chaud dans mon garage/atelier en tôle, beaucoup de mauvaises excuses !

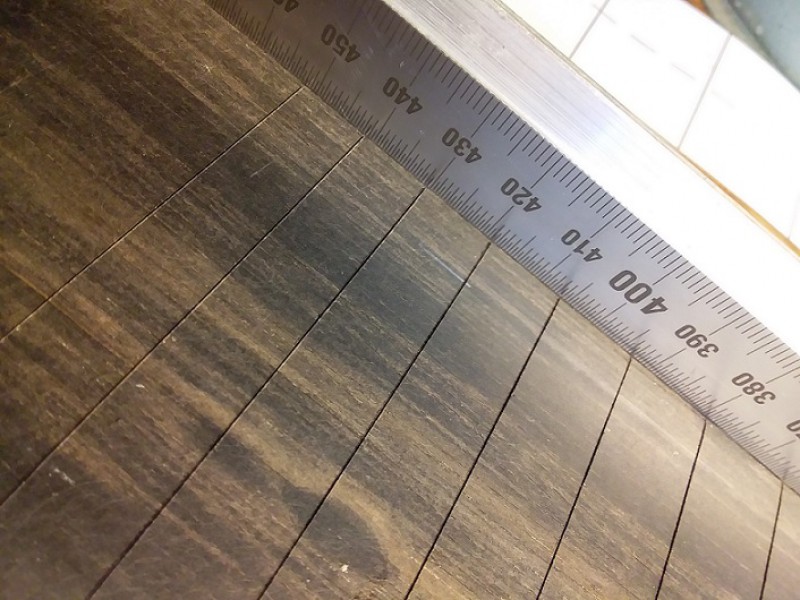

Donc aujourd'hui bricoles d'intérieur, j'ai tracé les frettes.

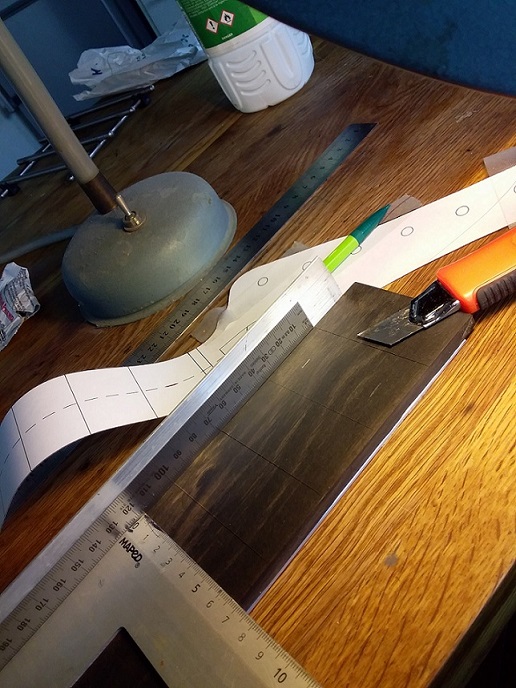

A l'aide d'un soft de chez StewMac, j'ai calculé l'espacement des frettes pour un diapason de 24,75" et 22 frettes; puis j'ai bricolé un petit guide, histoire d'être précis :



et une petite heure plus tard, je découpais la 22ieme:



Je vais essayer d'accélérer !
