Fabriquer sa pédale d'effet pour guitare

Salut mollotof !

Ouai en faite c'était tout bête pour le switch, j'aurai du mieux regarder !

C'est noté pour les cables

Enfin pour les jack je prend donc ces 2 là :
http://www.musikding.de/Connec(...).html
http://www.musikding.de/Connec(...).html

Ils disent que le diamètre est de 10mm pour ces 2 jacks, et j'ai pris ce boitier pre-drilled, où ils disent que le diamètre pour jack fait 9,5mm.

http://www.musikding.de/Enclos(...).html

Il faut plutôt que je prenne les jack de 9,0 mm de diamètre du coup, non?



Je te remercie

Perso je prends ça :
http://www.musikding.de/Connec(...).html

je perce en 10 mm et ça flotte un peu dedans. c'est très bon comme qualité.

moi j'aime bien les enclosed frame car ils prennent moins de place sur la petite face d'un boitier B avec le jack d'alim...

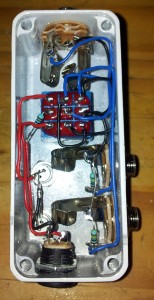

par contre avec les enclosed frame, impossible de jouer a Tetris comme je l'ai fait ce soir, en montant un kit A/B box dans un boitier.. type A !



la prise d'alim était branchée à l'envers quand j'ai fait la photo. C'est d'ailleurs la seule pièce de travers, j'ai oublié de compter avec le boulon quand j'ai percé. Mais ça tient très bien.

Pour les prises jack, 10mm c'est trop juste.. j'ai percé à 10 mais l'épaulement de la prise ne passe pas. il faut élargir un poil. Sauf si il y a de la pace pour des rondelles, ce qui n'est pas le cas ici !

Je vous laisse mon retour d'expérience après 3 commandes passées chez Tayda : y'a du très bon, du bon...et du beaucoup moins bon
En gros, ça vaut vraiment le coup pour les résistances, vendues par 10, mais à 1 cent.
Les boitiers son excellents, bien meilleurs que les Hammond à mon avis. La finition est bien meilleure, ils ont l'air plus costauds et surtout ils n'ont pas de dépouille à la fabrication, donc pas de perte de place au fond. Ils sont un peu moins chers aussi
L'encapsulage plastique du cul des potentiomètres est super pratique pour les isoler
Les boutons de potard à 19 centimes sont très bien
Les fdp sont hors concurrence. Hier j'ai passé commande pour des petits composants, j'en ai eu pour 1$38...

Par contre pas mal de choses à éviter :
Les jack (open frame) sont complètement pourris
Les led bezel guère mieux, la led n'est pas bien fixée dedans, y'a du jeux
Les embases d'alim n'inspirent pas confiance non plus
RAS pour le moment sur le 3pdt

Donc du coup en ce qui me concerne, je sépare mes commandes en 2 entre Musikding et Tayda, je prends le meilleur des 2 pour au final une facture moins élevée

z'ont quoi de pourris ?
Et en général, les commandes arrivent en combien de temps ?
(j'attends la mienne ).
Et sinon, personne n'a répondu à ma question sur les cables monobrin. Ca pose un pb quelconque de qualité du signal ? Ou c'est kif-kif avec le multibrin (stranded wire) ?

http://www.taydaelectronics.com/

c'est ce site ?

effectivement les prix sont TRES bas !
justement , comme tous les débuts d'étés , je veux me faire un ampli de vadrouille ( mais cette fois ci ça va être encore plus sympa, avec le tolex en croco etc ... )

merci du tuyaux !

Les pattes ont très peu de ressort, du coup le jack n'est pas très bien maintenu.
Et j'en ai explosé 1 rien qu'en pluggant le jack
Sinon compte 10-12 jours pour la livraison

bha les jacks, entre du neutrik et du chinois bas de gamme il y a un monde.....
Ca vaut pour les jacks sur chassis comme pour les jacks male pour câble.

C'est clair.
Sans aller jusqu'aux Neutrik qui sont quand-même assez cher, je trouve comme nikos_sophos que les Rean de chez MD sont supers

Rean c'est le même niveau de qualité je trouve.
Pour les pédales, les Lumberg de chez Banzai sont vraiment bien, petits et costauds.

Rean c'est une sous-marque de neutrik il me semble. Et oui c'est très bien.

Commande Tayda recue.Expédiée le 8, recue le 16 (mais j'étais pas chez moi donc j'ai du attendre aujourd'hui pour aller la chercher à la poste, c'est du rapide !!!).
Et effectivement les jacks femelles sont pourris. Les jacks males sont moyens. Les DC jacks ont pas l'air tops non plus, mais les pédales ne bougent pas de mon PB donc je passe pas mon temps a plugger et déplugger donc ca ira bien.

oui j'ai vus ton phaser sur TG , tres interessant . Cependant je trouve ca trop "complexe" pour une guitare , pour un synthé par contre , avec les controles controlable en CV ca doit etre le kif totale . Perso pour la guitare je préfère faire simple et efficace (d'autan que je suis loins d'etre un utilisateur de phaser , c'est surtout pour faire autre chose que de la boost/fuzz/drive).

Mais là du coup , tu vas etre embêtée avec l'alim symétrique non ? et la taille du PCB avec le boitier ?

pour le mix clean , phaser , vibrato via potar j'y penser aussi mais je trouve que le vibrato ne sonne bien qu'avec une certaine vitesse , avant ca bof. D'autan que le phaser avec une vitesse raproche s'en approche.

Bon là j'ai le breadboard qui fait chier , ca marchait et 2 sec ca marche plus du tout. Une fois ca finis, j'esserais d'en faire une "vibe" sur la meme base. Par contre avoir un oscillo pour mettre en forme le LFO ca doit etre mille fois mieux quand meme.

C'est sûr que le gros PCB blanc avec plein de trous partout ça va être difficile à faire rentrer dans un 1590BB


Des news de notre ami modérateur qui lutait pour trouver son CI pour se faire une decimator?
Ca commence à bien me brancher cette histoire, surtout que le layout de la version G est aussi OK, donc même si ce ne sera pas un montage DIY à 40 balles, économiquement ça peut valoir le coup/coût, pour un super produit en plus.
Je pense que ce sera mon prochain projet après la BOR en attente de montage.

tu rigoles mais ces trucs là (breadboard) sont super utile et une merveilleuse invention. Ca te permet de tester un tas de circuit et de les modifier sans sortie le fer a souder , pour la conception c'est encore mille fois plus utile. Je conseille ce truc a tout ceux qui veulent se lancer sérieusement dans le DIY (et puis c'est pas trop cher)
