Fabriquer sa pédale d'effet pour guitare

Chez Musikding je prends les Rean, ils ne sont pas trop chers et top qualité.
Chez Tayda par contre c'est le même problème, une belle saloperie

Ca doit surtout le relier a la masse, contrairement a la pile.

C'est un kit de chez ...? ou un pcb fait par toi même?

Ben le bruit fait partie du signal, donc si tu le mets à la masse, plus de signal non plus.
En plus la batterie est le moyen le plus "pur" d'alimenter une pédale, je pense plutôt que c'est le clip qui était mal raccordé ou défectueux

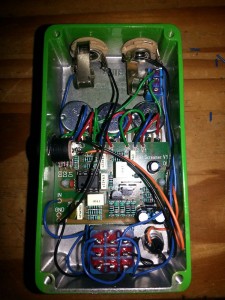

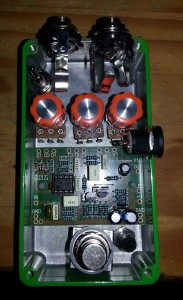

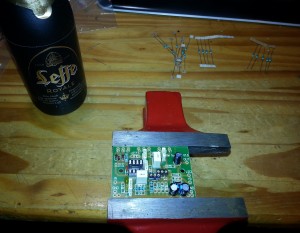

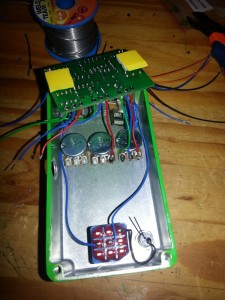

C'est un kit de chez eux.
il ne reste que le boitier et les boutons de potars à prendre à part.

La PP2+ c'est une alim je suppose ? Elle est peut être a sortie isolée ? C’est vraiment bizarre ces histoires de buzz et de masse, normalement la mise a la masse au final se fait par l'ampli, donc il peut y avoir des soucis si tu n'as pas de terre.
En ce moment je suis dans une vieille baraque qui a été retapé il y a bien longtemps et l'électricien n'a pas créé de terre, c'est bien chiant surtout avec des simples il y a beaucoup plus de buzz que dans mon ancien appart en ville, par contre je capte presque pas la radio ici.
L'alim par pile c'est normalement ce qu'il y a de mieux car ça permet d'isoler l'alimentation de chaque pédale et donc de réduire au max les buzz.

Tiens au passage un site de boutiquier qui fait du sacré boulot et dont je ne connaissais rien jusqu'à présent : http://www.dazatronyx.com/
Il y a une vidéo dans laquelle il montre comment il réalise ses pédales, il a une machine pilotée par son pc qui fait tout PCB, gravage... Enorme, je sais pas ce que c'est ni combien ça coûte mais c'est bien sympa.



C'est aussi ce que je prends, les Rean sont au top, mais ça accroche pas mal donc avec des jacks de patch très court c'est chiant a enlever.
J'allais justement poser la question concernant les jacks chez Tayda, merci.

Je pense que je vais peut être faire une commande chez Smallbear, il faut que je fasse un inventaire avant et j'ai pas le courage.

hi !


petit soucis avec ma dernière réalisation !
une fuzz face de base, je suis parti de ce schéma :





je n'avais pas de potar en 1k pour le niveau de fuzz,
je n'avais qu'un 10k en stock, j'ai donc mis une résistance en parallèle de 3k (bricolo bricolette ! ) ce qui me donnait en théorie une valeur de 2,64k,

1er essai, le son me plait bien, le grain aussi....


ce midi, je fonce chez gotronic pour acheter un potar en 1k, et être a 100% conforme au schéma,
je le monte, j'essai......et ça sonne pourrave ! c'est hyper "écreté" !
je mesure le potar, et j'ai 0,82K
ça peut venir de là ??

comment interpreter le rendu sonore par rapport à la valeur du potar fuzz ??


est-ce que ça vaudrait le coup d'essayer un 2k (vu que mon montage en 2,64k me plaisait pas mal...)

Tu utilises quels transistors ?

BC109C

Ok les BC 109 sont de faible gain et collent assez bien à ce schéma.
Je me suis récemment intéressé à ce type de FF (https://www.guitariste.com/forums/pedales-effets-homestudio,the-pink-face-le-son-dark-side-of-the-moon,443768.html)
Sur mon montage en valeur de potards j'ai essayé 500 ohms, 1k et 2k, c'est bien la 1k qui collait le mieux. Après fie-toi à tes oreilles, garde ton 2.64k si ça te convient, à mon avis pas la peine de se poser trop de questions

j'vais repartir sur mon ancien montage...

j'vais uand même essayer des 2k pour voir...


merci !

Oui, la PP2+ c'est une alim à sorties isolées.
Mais mon fameux patchbox n'est pas alimenté, tout juste vissé sur le pedalboard, comme l'alim.
J'y comprend rien, mais c'est pas bien grave

J'ai un problème sur ma dernière pédale que voici (la photo n'a pas grand interet pour la suite, mais comme je suis plutôt satisfait de ma gravure... )



Ce midi, alors que je jouais, la pédale s'est arrêté de fonctionner. Je la bypass, je joue un peu en clean puis je la réenclenche... ca fonctionne de nouveau

5mn après (ptetre 10), le son se coupe de nouveau...

A part une soudure qui ne serait pas bonne (faut que je décable la pédale pour les tester, vu le temps que j'y est passé...) , vous auriez une idée d’où ça pourrait venir

A savoir, mes diodes de clipping et le transo sont sur socket...

ça sent le contact à la masse ça
Tu dois avoir un fil ou un contact qui frôle le boitier, jette un oeil

Effectivement jolie gravure !

tu nous fais un petit tuto pour le gravage ??

Même pas besoin, il existe déjà (mais pas de moi): http://www.techniguitare.com/P(...)u.pdf

Après, j'en suis à ma troisième pédale gravée, j'ai un peu galéré au départ et j'ai donc affiné la technique, genre mettre 2-3 feuilles de sopalin entre le fer à repasser et la feuille de transfert, j'utilise du papier trouvé sur la bay, il faut chercher "heat toner tranfer" si je ne m'abuse, j'ai peaufiné le temps de trempage dans le perchlo et le ressenti sous le doigt etc..

Le tuto pdf est en tout cas très bien fait!
