Remise en forme Ibanez S270

  • Publié dans guitare
Auteur Message
Little_wing27
Inscrit le: 04 Sep 08
Localisation: Gisors (27, France)

Salut a tous,
Alors voila, je suis actuellement sur un projet de rénovation d'une Ibanez S270. Je voudrais refaire toute la partie électronique mais les connaissances me manque un peut. Je voudrais monter trois micros actif EMG dessus dont 1 81 1 85 et 1 SA. pour tout le reste je ne dispose de rien mise a part les composants d'origine de la gratte. Donc si une âme charitable peut me conseiller sur le choix des potard, du sélecteur, comment réaliser le blindage et comment brancher tout ça pour avoir un bon résultat. En espérant pouvoir trouver de l'aide ici je vous salut amis guitariste bricoleur
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Salut !

Les EMG actifs se montent avec une électronique spécifique. Si t'achètes du neuf (ou de l'occasion récente) , tout est fournis et en quick connect. Y'a qu'à suivre la notice pour brancher, pas de soudure, pas de blindage, et avec un peu de chance tu peux trouver le set complet (sinon faudra rassembler les composantes

_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

Vous voulez tester vos lampes d'ampli ? Faites moi signe, j'ai un lampemètre et je fais ça bénévolement.
Haut
Alerter un moderateur
Little_wing27
Inscrit le: 04 Sep 08
Localisation: Gisors (27, France)

Salut Fenson,
Alors j'ai déjà les micro et c'est des anciennes version avec soudure donc je voudrais savoir quoi monter avec ça et comment brancher tout ça pour en tiré le meilleur.
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

OK , tu te facilites pas la tâche. Dans ce cas il va falloir un peu de matos.
Deux potards 25K Log , un condo 0,1µF, un jack stéréo , un connecteur pour la pile et du câble.
Tu peux réutiliser le sélecteur d'origine.

Un câblage EMG est guère différent d'un standard, il y a juste deux choses en plus : relier les micros et le jack au connecteur de la pile , et supprimer la liaison de masse avec le chevalet.

_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

Vous voulez tester vos lampes d'ampli ? Faites moi signe, j'ai un lampemètre et je fais ça bénévolement.
Haut
Alerter un moderateur
Little_wing27
Inscrit le: 04 Sep 08
Localisation: Gisors (27, France)

Ok avec les infos que tu me donne et les recherches que je fait a coté je commence a comprendre. il me manque encore quelque détail. Au niveau des potards, y'as pleine modèles différents et je suis un peut perdu. J'ai vu des potard EMG qui coute une blinde y'en a en push pull d'autre en simple... enfin voila que prendre pour tiré le meilleur de ces micros ? Et ou je pourrait trouver nu petit schéma de câblage pour cette configuration. En tout cas merci de ton coup de main
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Tes EMG ne permettent pas de combinaisons exotiques donc tu vas partir sur un câblage simple.
Pour les potards tu peux prendre deux comme ceux là (ils seront compatibles avec le perçage préexistant de ta guitare et tes boutons de potard)
https://www.emma-music.com/potentiometre-mini-audio-500k-split-shaft-a[...].cfm

Connecteur pile : https://www.emma-music.com/rangement-vertical-pour-pile-9v-guitare-aco[...].cfm

Un support pour la fixer dans la cavité : https://www.emma-music.com/rangement-vertical-pour-pile-9v-guitare-aco[...].cfm

Condo : https://www.emma-music.com/condensateur-ceramic-us-022mfd-allparts,fr,[...].cfm

Jack stéréo : https://www.emma-music.com/jack-chassis-barrel-guitare-chrome-a-visser[...].cfm

Du fil pour faire la liaison sélecteur - jack : https://www.emma-music.com/cablage-micro-plastique-blinde-50cm-goldo,f[...].cfm

Du fil pour faire les masses : https://www.emma-music.com/fil-cablage-micro-vintage-silicone-blanc-st[...].cfm


Côté câblage c'est simple, c'est en gros la même chose que celui que tu as actuellement
T'as juste à remplacer les micros/potards/jack et câbler au même endroit au sélecteur. Tes micros ont une gaine contenant un fil blanc (point chaud au sélecteur) et une tresse (masse au dos d'un potard). Ils ont aussi chacun un fil rouge qu'il faut relier au positif du connecteur de pile (fil rouge aussi), le négatif lui sera à relier au point chaud n°2 du jack.
Et on oublie pas de ne pas remettre le vibrato à la masse.

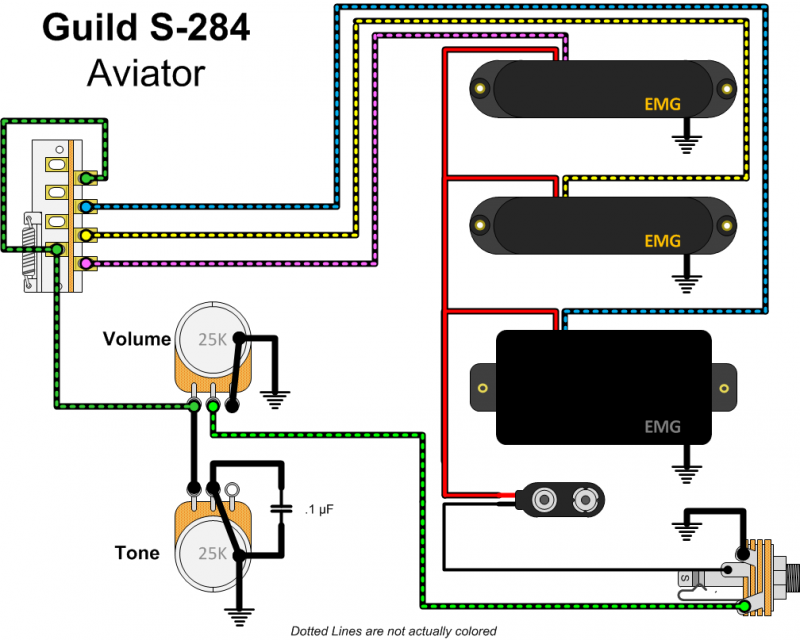

Ce schéma colle bien à ce que tu as à faire :


_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

Vous voulez tester vos lampes d'ampli ? Faites moi signe, j'ai un lampemètre et je fais ça bénévolement.
Haut
Alerter un moderateur
Little_wing27
Inscrit le: 04 Sep 08
Localisation: Gisors (27, France)

Super là tout est clair ! j'ajuste une dernière question a te poser . J'ai lue dans des articles qu'on peut changer de condensateur pour varié sur les fréquences des micros, dans mon cas est ce que je peut ajouter des condos sur ds micros que je veux filtré ou sur des actifs c'est pas possible ? Sion pour le reste c'est super je vais commander ce qu"il faut et je repasserais par ici pour annoncer le résultat Encore merci Fenson
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Mmm non, la valeur qu'on peut faire varier c'est celle du condo du potard de tone. Plus elle est élevée et plus elle va filtrer d'aigus. EMG conseille du 0,1mF mais tu peux essayer d'autres valeurs selon la façon dont tu veux que le potard de Tone réagisse (dans la mesure où tu t'en sers). Avec un 0,047mF par exemple, tu filtreras moins et du coup la plage de réglage de Tonalité sera plus fine.

_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

Vous voulez tester vos lampes d'ampli ? Faites moi signe, j'ai un lampemètre et je fais ça bénévolement.
Haut
Alerter un moderateur
Little_wing27
Inscrit le: 04 Sep 08
Localisation: Gisors (27, France)

Super je te remercie pour toutes ces pressions, la commande est passée chez Emma je repasserais te dir si l'opération a réussit
