Conseils sur les branchements électriques d'un pedalboard ?

Mais quel est l'intérêt de brancher une alim sur le patchbay. Moi je pensais au contraire que celui-ci était en capacité d'alimenter une alim...enfin je me comprends.

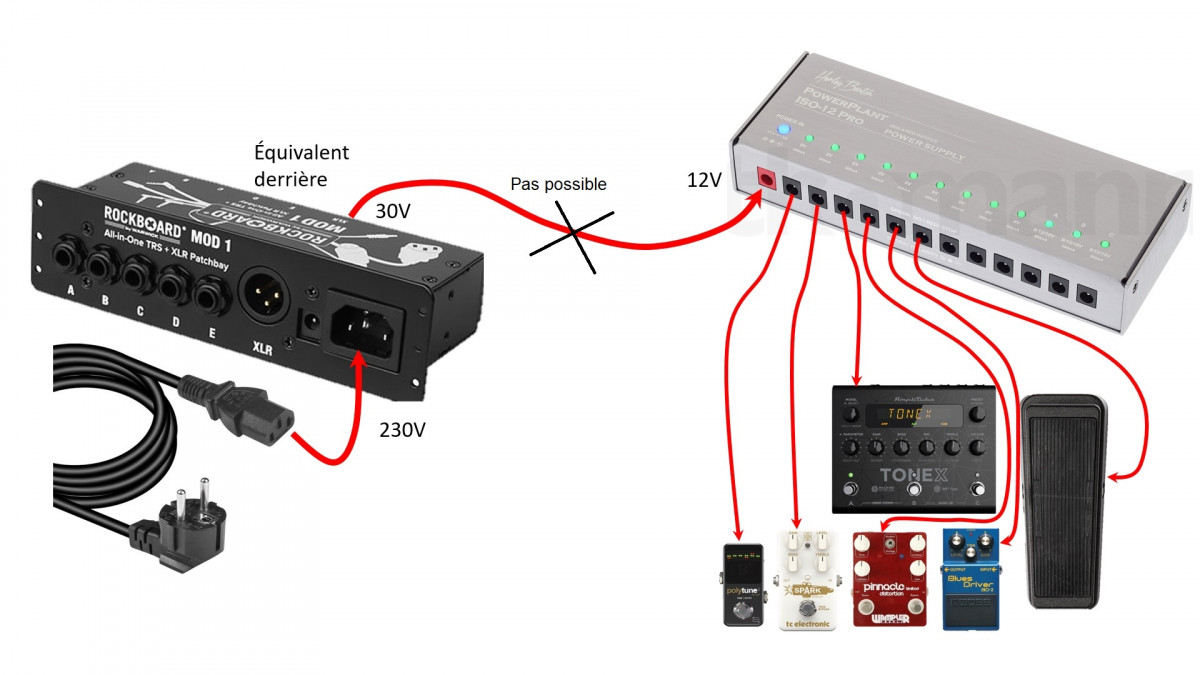

En gros je pensais pouvoir faire un truc du genre. Mais ce n'est pas possible avec cette sortie de 30V

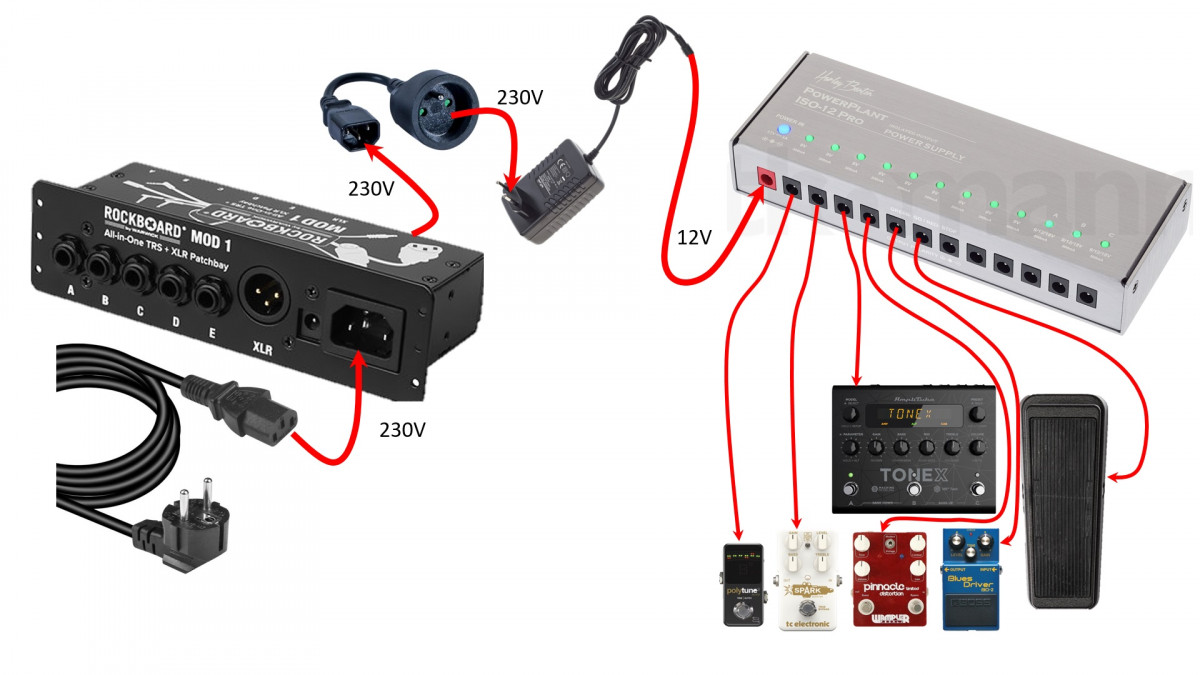

Du coup je pense que je vais devoir faire un truc du genre (pas terrible):




Avez-vous d'autres solutions?

Pourquoi ne pas alimenter ton patchboard avec ton alim, tout simplement ?

Edit : ah oui, j'imagine que la prise de ton alim n'est pas très accessible, d'où l'intérêt de tout passer par le patchboard. Dsl, je ne vois pas comment faire du coup'

https://www.thomann.fr/harley_(...)r.htm

Sinon d'après la réponse de Rivera, pourquoi ne pas juste brancher ton alim sur l'entrée du patchbay, si c'est indiqué 30v max?

L'interet de bracher une alimentation sur le patchbay sera de pour alimenter un appareil externe au pédalbaord sans être obliger d'aller cherche un cable d'alim sur l'alimentation directement.
Par exemple, je joue très peu avec une wha, mais quand je la prends, ce serait une option très pratique.

Ensuite la meilleure solution pour toi est encore d'avoir une alimentation avec un transformateur intégré et non pas externe comme cette Harley Benton. Évidemment, c'est pas le même tarif.

Euh non, c'est pas une alimentation, c'est juste des connecteurs. Donc tu peux faire la seconde option ou une troisième :

Mettre ton transfo du même côté que l'alimentation 230V .

En fait le connecteur DC permet de passer 2A 30V d'un côté à l'autre.

C'est pas ouf ces patchbay, c'est pour ça qu'il vaut mieux en prendre des modulaires ou les faire soi-même.
