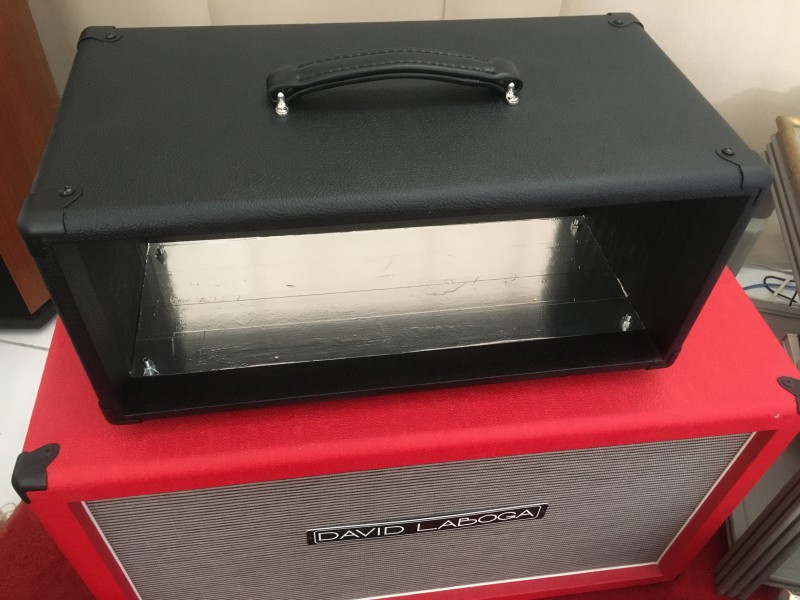

Hello! Le tolexage de la tête à Jerem’ s’est bien passé (????!!!!!!!) !!! Maintenant je colle des bandes d’alu adhésif qui serviront de blindage, sur la face où reposera le châssis.

De mieux en mieux ce tolexage !!

C’était donc tolexage aujourd’hui avec entres autres la tête à Jerem’. Avec pose des coins noirs et de la poignée...

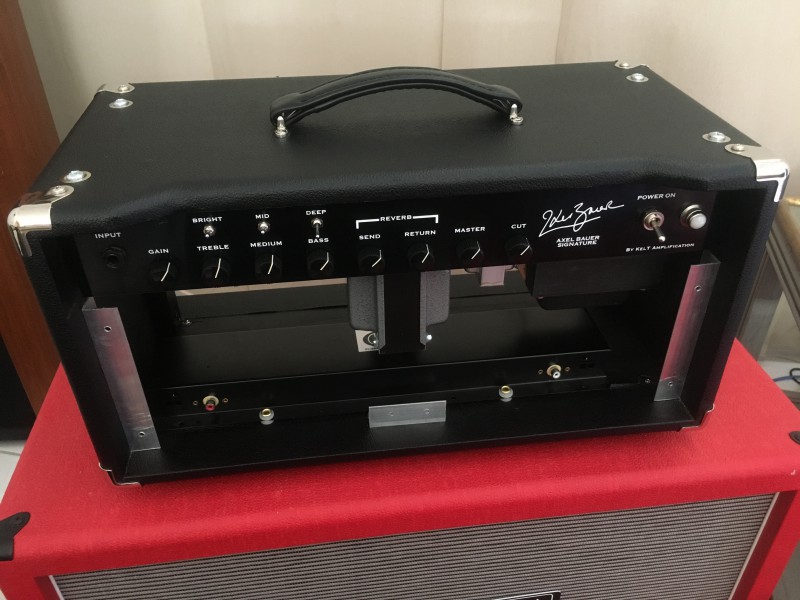

Et la belle tête de JC, d’ailleurs son électronique, pas encore tout à fait terminée, n’à pas pu s’empêcher d’aller l’essayer!!! Pose des coins chromés, de la poignée et des équerres en alu qui supporteront le panneau avant...



Enough for today and let me tell you... it was a hot day, right here in Brittany !!!

Ouah il est magnifique !!!
Tu l’as essayé ? Il a sonné du premier coup ?

Superbe Thierry

Thierry, j’avais déjà posé la question mais est-ce que tu peux expliciter en quoi le Axel Bauer Signature est proche d’un Dumble, sachant que les Dumble sont surtout connus pour le canal overdrive et que ABS est un ampli totalement clean si j’ai bien tout compris ?

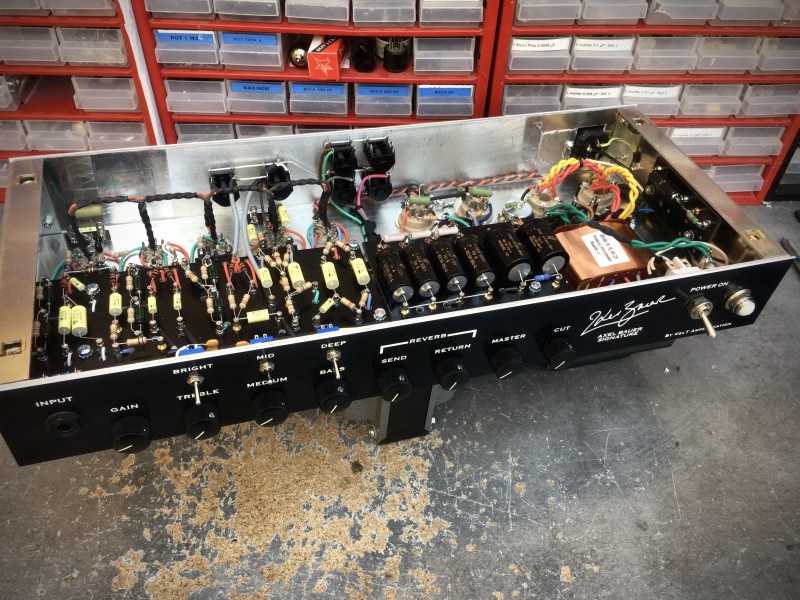

Là on touche au but !!!

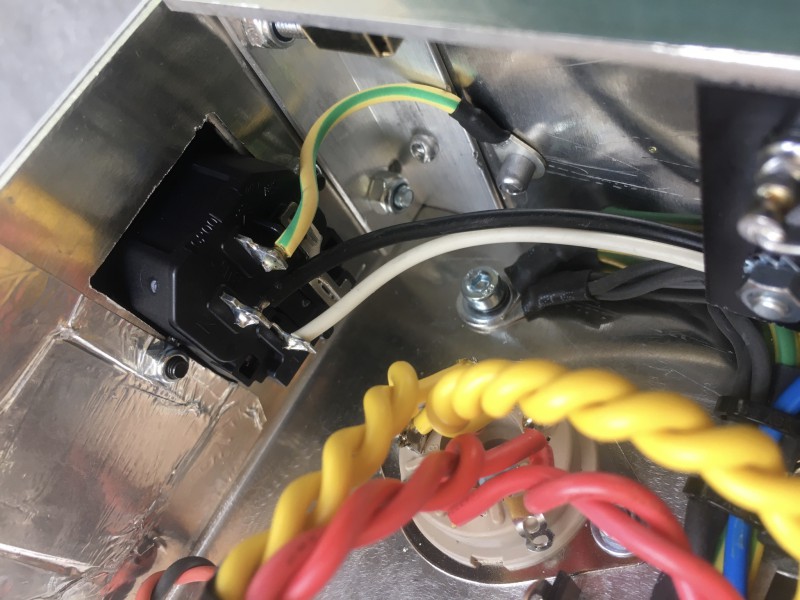

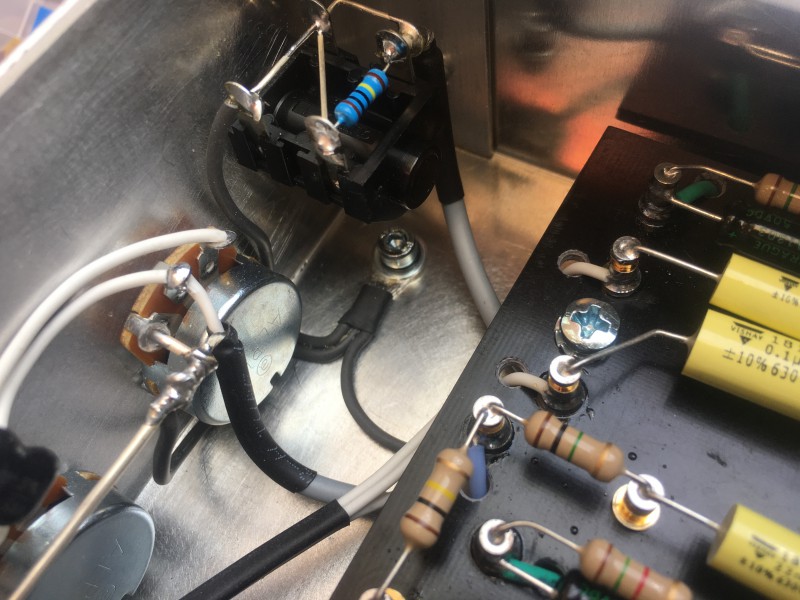

La plaque arrière est en place ainsi que les connexions de masse et la mise à la terre séparée comme il se doit.

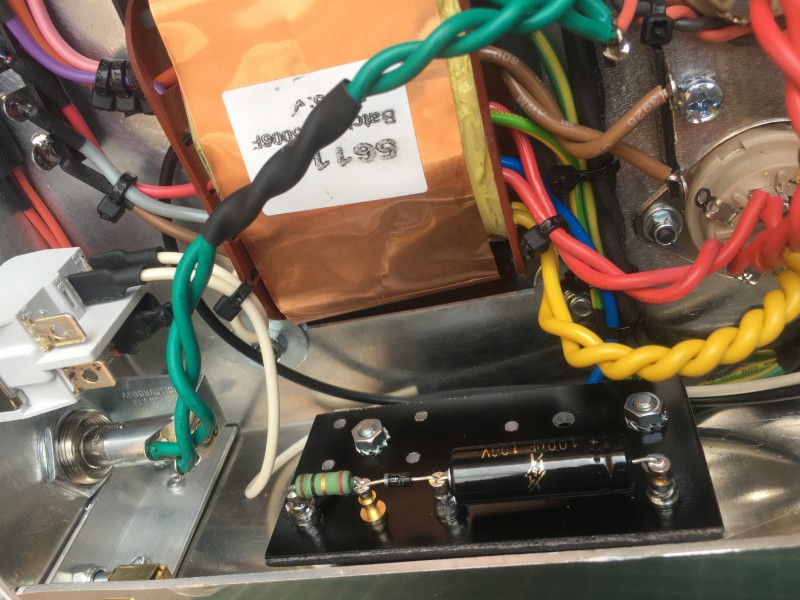

La petite platine du circuit de bias à trouver sa place sur le côté du châssis.

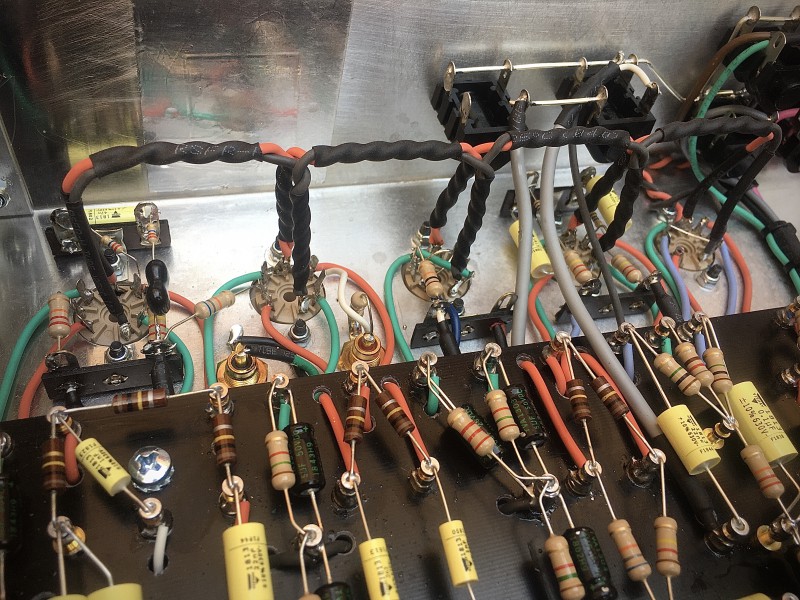

Mais... il me reste le circuit de chauffage des lampes de preamp à câbler ... Pfffff.... !!!

Gromousse, certes le Dumble ODS est connu pour son circuit d’overdrive, mais il ne faut pas sous estimer le son clair!!! L’ODS est en fait un monocanal son clair auquel on vient rajouter un circuit de gain quand on enclenche l’overdrive.

Souvenons nous aussi que quand l’ODS est sorti, la mode n’était pas au plate-forme à pédale... Je pense que maintenant, les utilisateurs de dérivés de Dumble comme Josh Smith et Matt Schofield utilisent plus leur Two Rock comme plateforme à pédales que pour le circuit d’overdrive integré.

D’autre part le ABS n’est pas un clone de Dumble, mais reprend les principes schématiques, de construction et les valeurs fétiches de composants de Dumble. Néanmoins on est pas loin d’un ODS dont le circuit d’overdrive aurait été remplacé par un circuit de reverb assez sophistiqué.

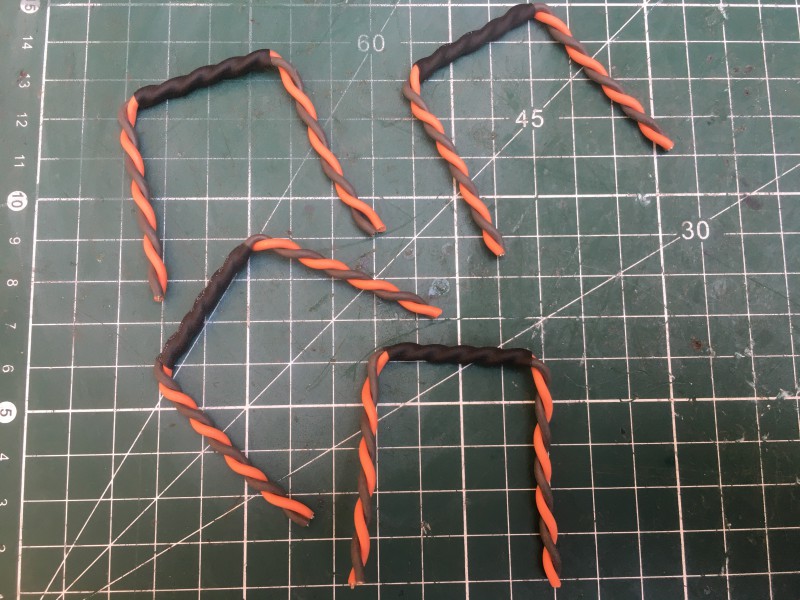

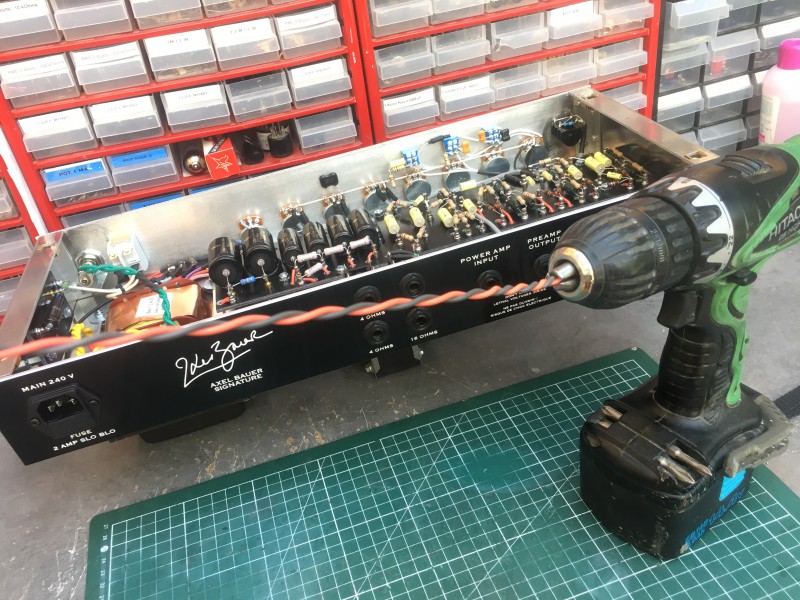

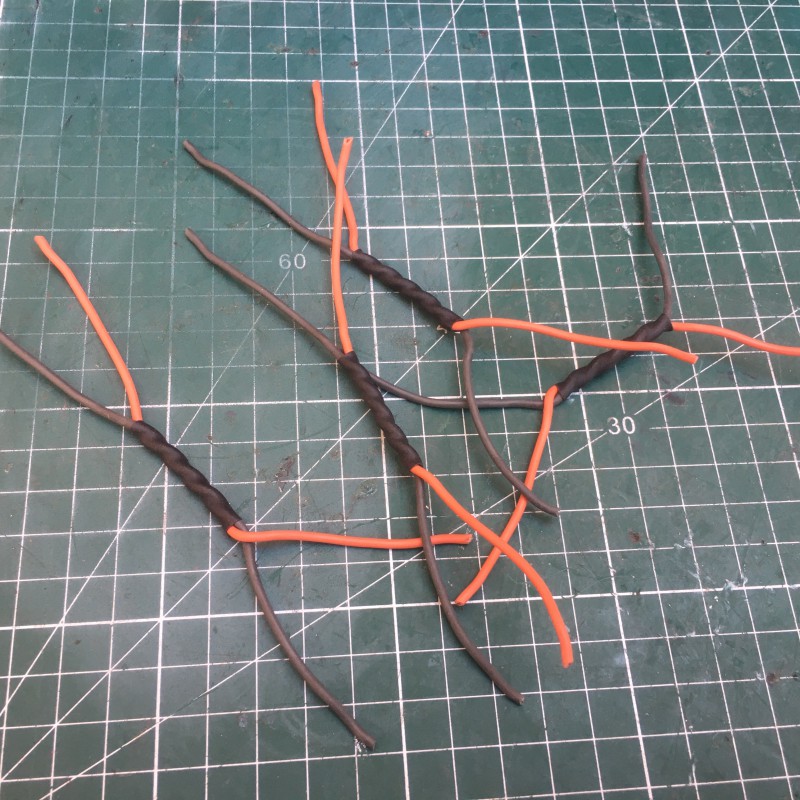

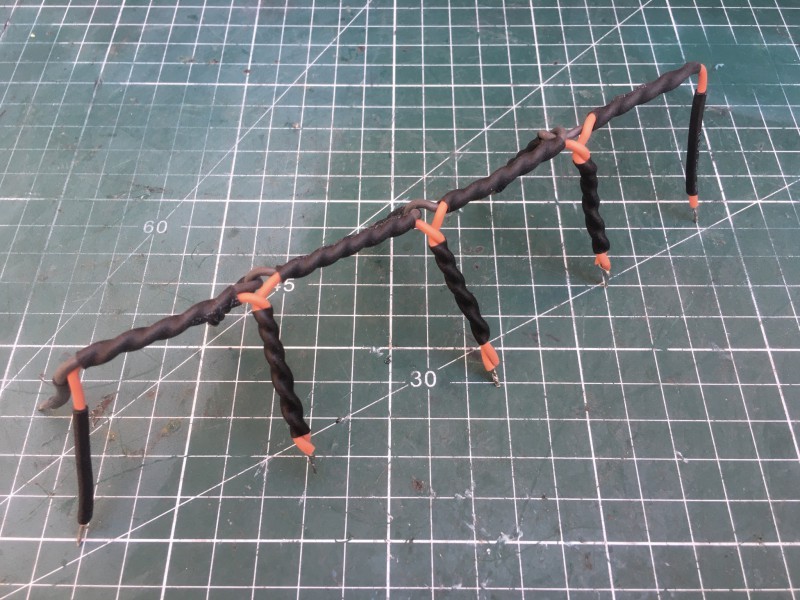

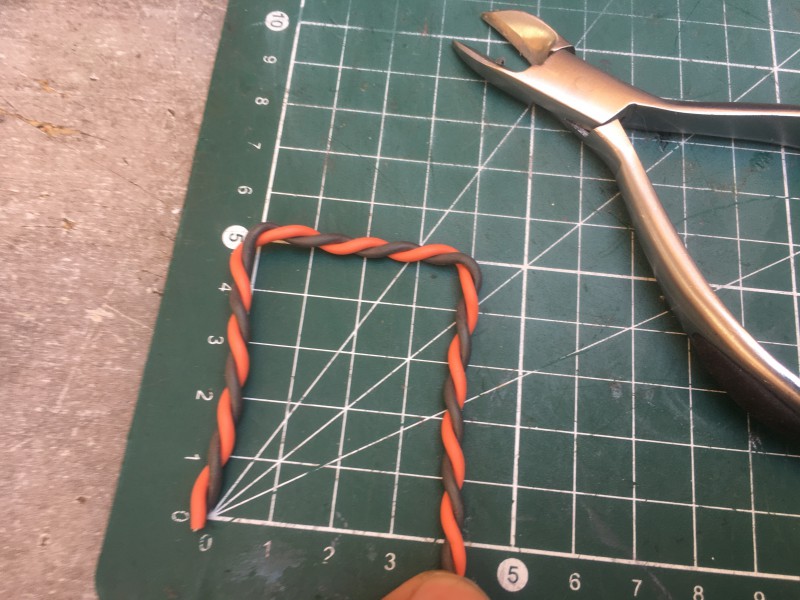

On s’y colle à ce circuit de chauffage ???

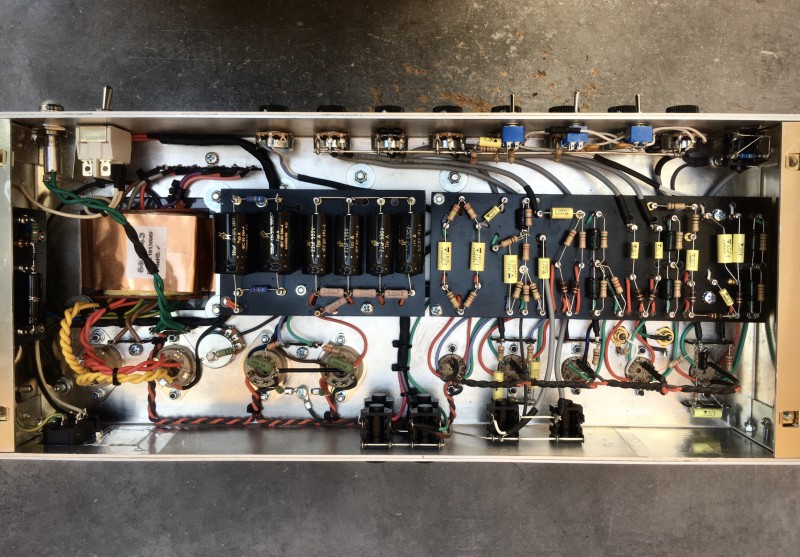

Mmm... C’est pas mal ça ;-) !!!

Allez feu patate !!!

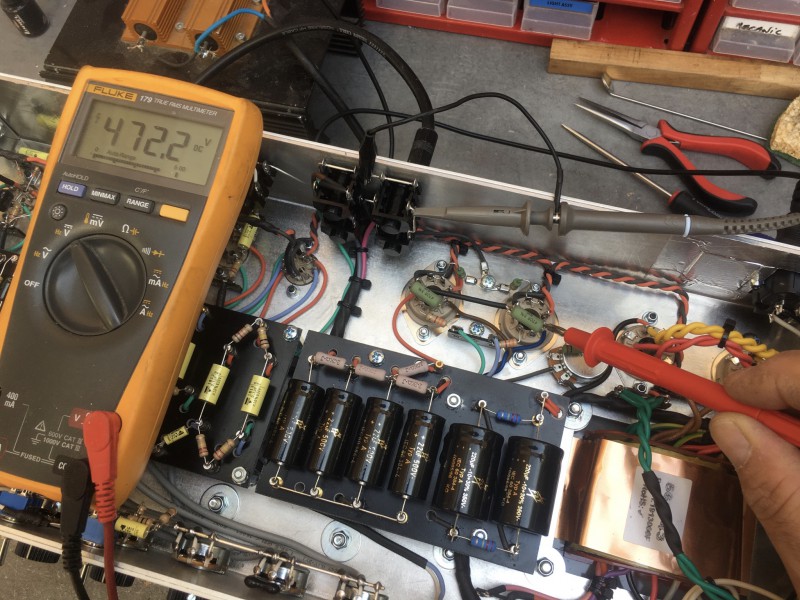

472 V au compteur:

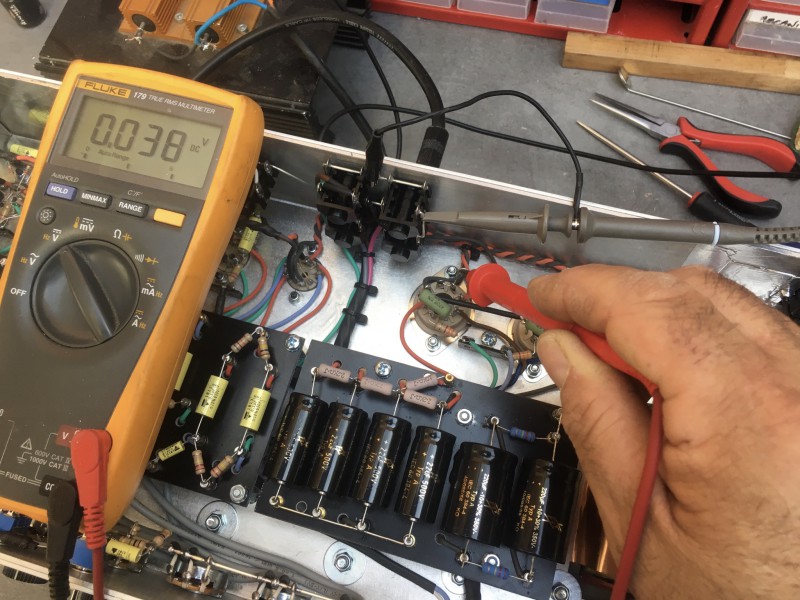

Je biase un poil froid pour les premiers essais... 38 mV aux bornes d’une resistance de 1 ohm, indique un courant de 38 mA (U=RI) qui « traverse » chacun des tubes de puissance 6L6:

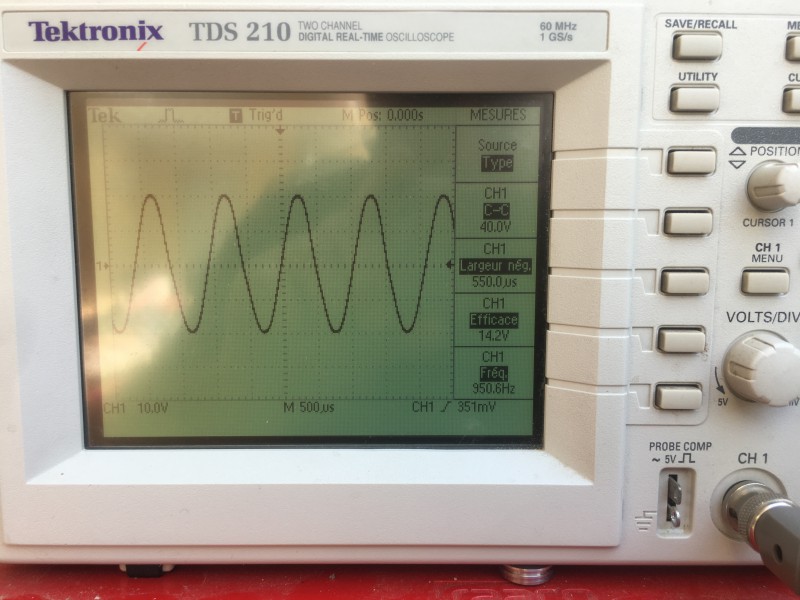

Soyons fou!!! On pousse les chevaux... J’injecte un signal de 1KHz... L’ampli est branché sur une charge resistive de 4 ohms... L’oscilloscope me montre une belle sinusoïde à la limite de l’écrétage... En bas à droite il m’indique une tension de 14,2 Veff... P = U x U x R ... 14,2 x 14,2 / 4 = la modique somme de ... 50,41W efficace. On est pas trop mal là ;-) !!!



Enough for today !!! Tomorrow another day !!!

Rholala, fascinant !

À quand les stages d'électronique Thierry ?

Merci pour cette progression step by step, très intéressante.

Y

Je retire ce que j’ai osé penser quand j’ai vu la platine. Je me suis dit que ça n’avait pas l’air si compliqué comme câblage 😂. L’ampli est splendide et les explications au top même si sur la fin j’avoue que je n’ai pas tout compris. Merci encore !!!

Complexe cet ABS...
On est loin des circuits imprimés !!!

Merci pour les précisions Thierry.
Et un ampli ABS avec un canal clean et un canal overdrive ça se conçoit ça ? 😇

Bon, aujourd’hui je reçois la dernière overdrive que j’ai prévue en test sur le MostrO.
Mon dilemme (enfin c’est des problèmes de riche... ) c’est que j’adooooore le son clean du MostrO mais jadoooooore encore plus son crunch et j’adooooore aussi le son lead et tous les intermédiaires d’ailleurs. Et que, souvent penchant du côté Fender de la force et adorant le funk, j’ai du mal à trouver un son clean de chez clean sans perdre la chaleur du MostrO qu’on retrouve quand même, il me semble, davantage quand on monte le gain... donc le crunch.
Du coup, je me suis mis en quête d’une overdrive qui, en partant d’un son clean sur le MostrO, me permettrait d’atteindre le son qu’on a en montant le gain sur le canal 1.
J’en ai testé pas mal... Anasounds Savage et Cerberus, BB preamp, Xotic RC booster, G Town Holygrail, et dernièrement une Maxon OD9 modifiée par Analogman.
La plus intéressante est l’OD9. C’est pas forcément la plus transparente mais elle apporte une douceur au son qui est bien plaisante surtout en Blues.
La G Town est aussi géniale, son un peu différent mais très Dumble like, doux et très transparente, c’est aussi la plus silencieuse niveau buzz.
Les autres ont chacune leur spécificité et apportent une couleur intéressante mais je perds souvent de la dynamique par rapport au MostrO seul.
J’ai encore une ultime overdrive à tester que je devrais recevoir aujourd’hui, une Fredamp Hotscream. Mais je me demande si je ne serais pas en train de me fourvoyer et si je ne devrais pas, au lieu d’essayer de booster le clean, utiliser carrément le MostrO en crunch uniquement (son terrain de jeu favori) et ajouter plutôt un préamp en insert dans la boucle, dédié au clean, que je pourrais switcher avec une AB box. Je pense à un Two Notes Le Clean ou à un Fredamp pourquoi pas...
qu’en pensez-vous ?

J’avoue que tu m’avais fait sourire À ce moment là ;-) !!
