c est ce que je comprends aussi .

C'est ce que je dis, grille à la HT max et cathode à zéro au démarrage à froid...

Normalement la tension max cathode filament d'une 12AX7 "normale" c'est 200Vcc avec le filament négatif (par rapport à la K...). Les hifistes élèvent les filaments en DC vers 40/50V par un pont sur la HT.

je disais ça à Pipirose
Y a pas que eux qui font ça à priori

C est drôle c etait ma prochaine question justement
On trouve ca en guitare aussi doug chez Friedman notamment
Sinon pour le démarrage a froid ,nous sur du Marshall like on a un stb et j imagine que les gens s en servent ( au moins au démarrage) .

Ok merci Djuju, je ferai ça demain pour le pseudo.

Je n’ai pas avancé comme je le voulais aujourd’hui.

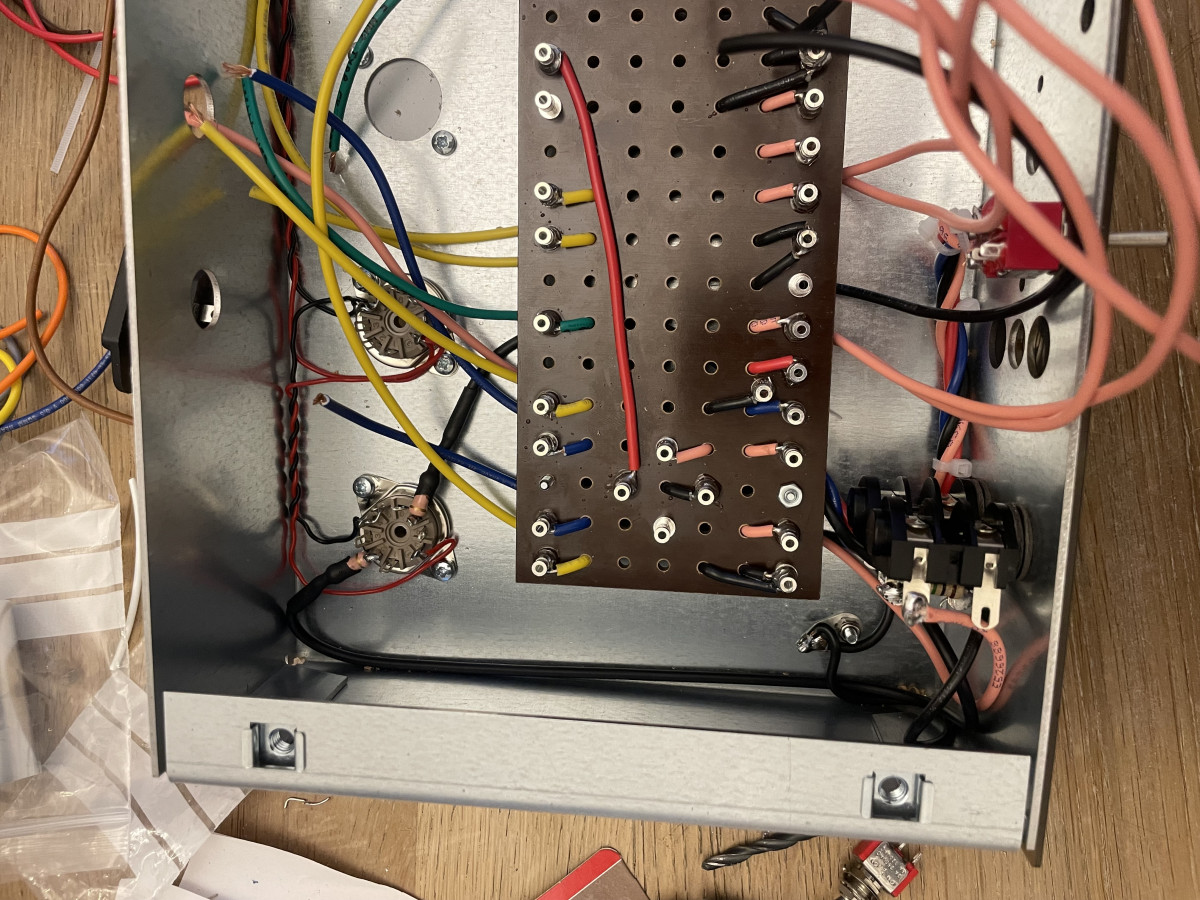

J’ai installé les 2 R de 10k en V1 sur le câble blindé avec de la gaine thermique, câblé les entrées.

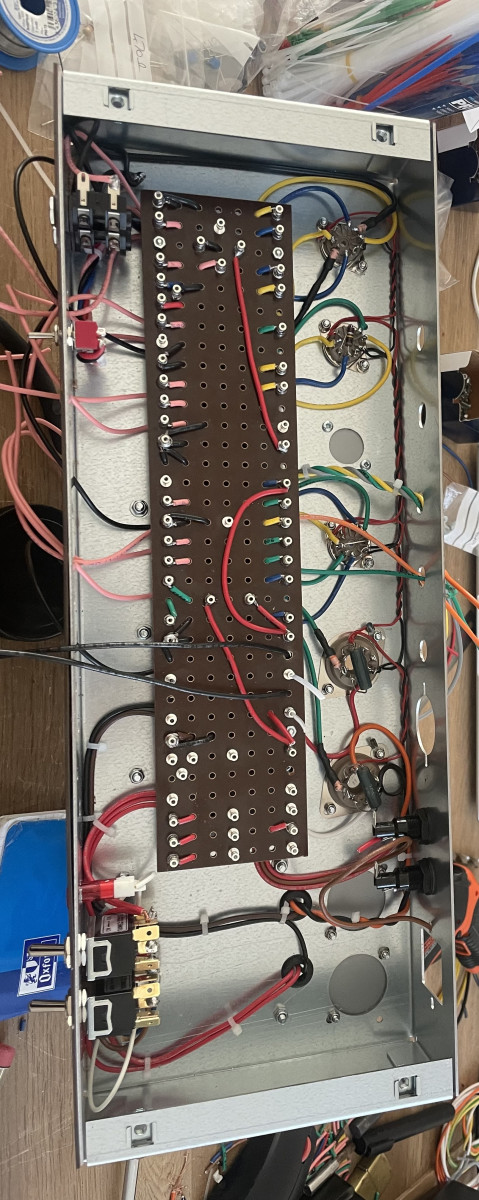

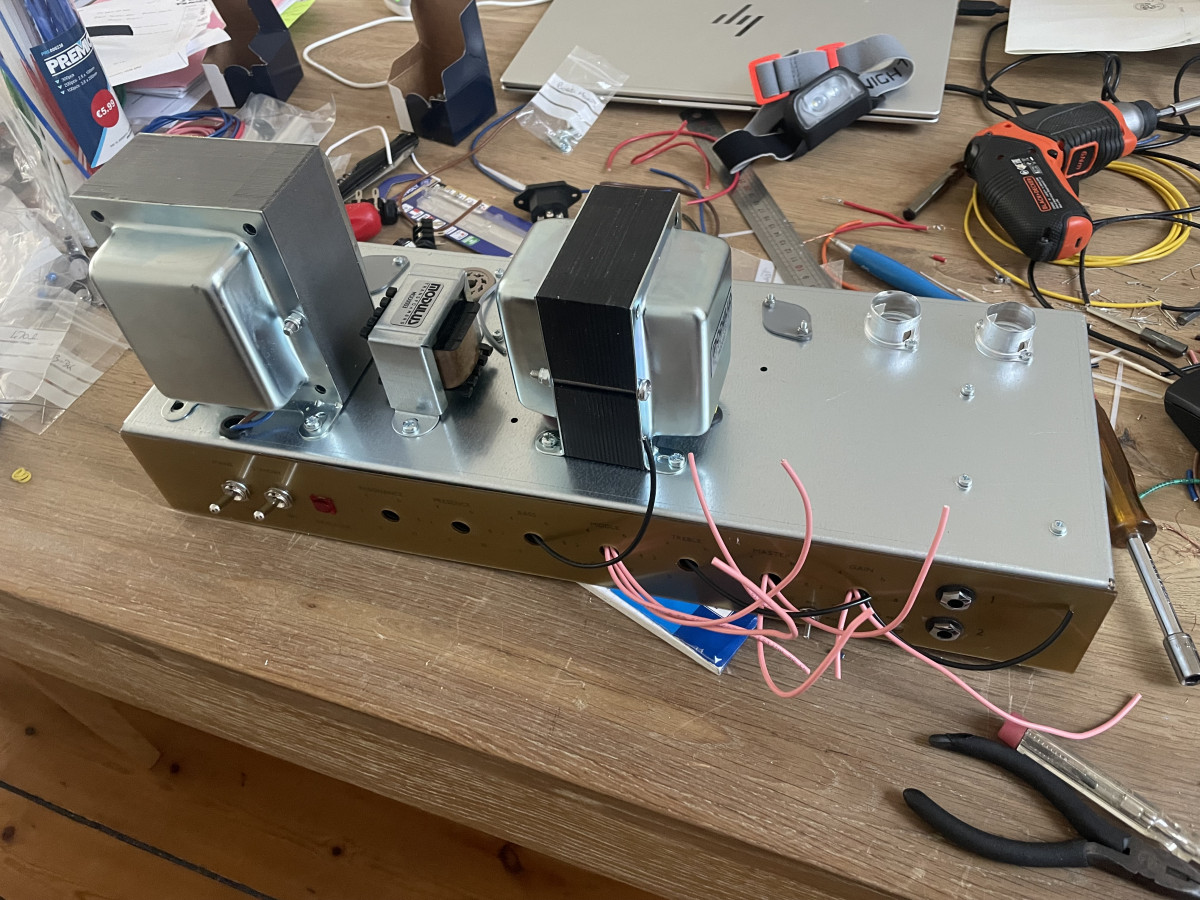

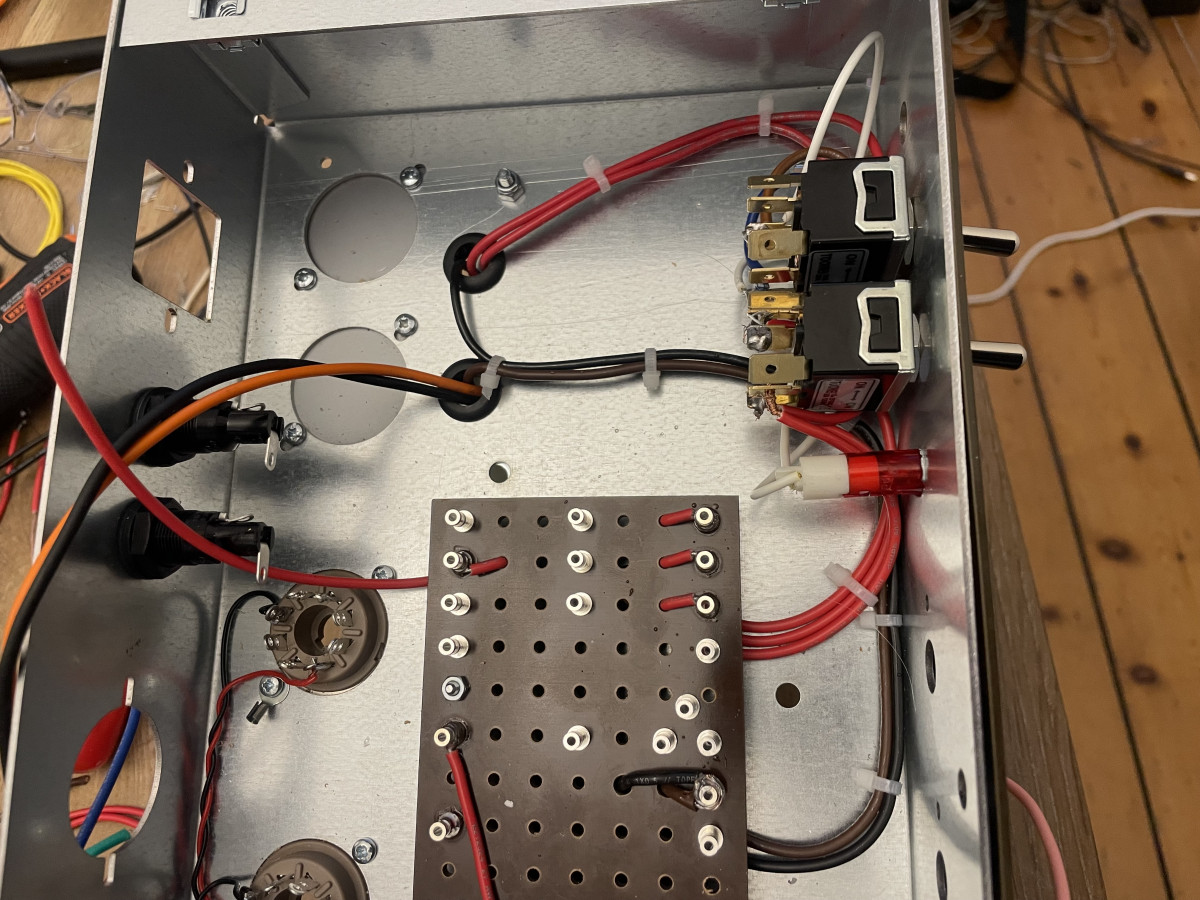

Mis en place le transfo d’alim et commencé à câbler en essayant de faire quelque chose de propre.
J’ai quelques soudures à terminer et d’autres à parfaire, j’ai quelques patés.

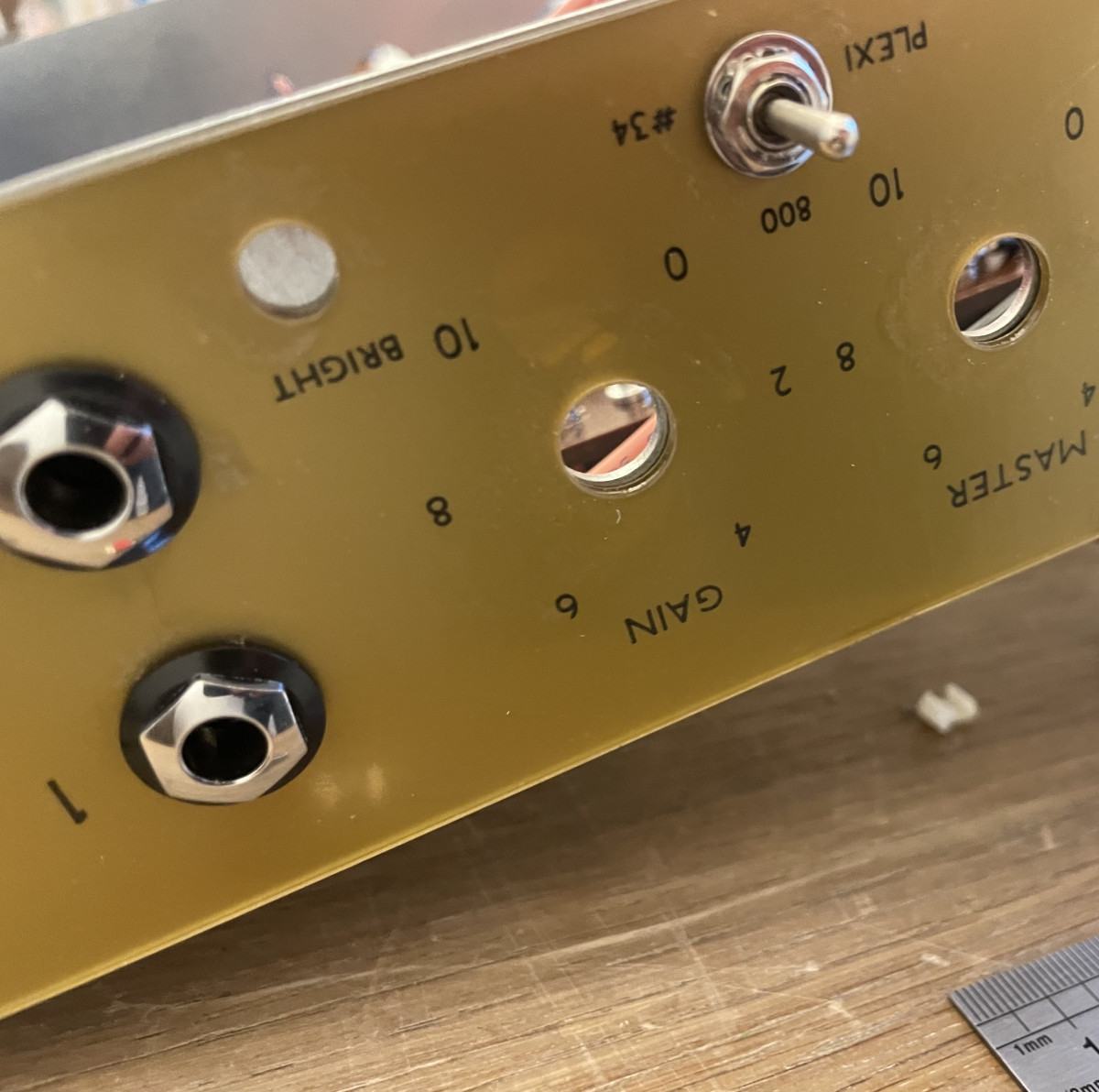

Et puis quelques soucis avec la pilote Light, percement de 9mm dans le châssis, ça ne passait pas, j’ai repercé le châssis (un petit coup de lime pour finir), c’était à la bonne dimension pour la face plate.

Je vais devoir repercer pour le switch de bright. Emplacement à gauche sur la photo mais à droite sur le châssis.

tu t appliques c est bien

Le chieur, le retour ! Pourquoi tu mets les vis des sockets la tête en bas ? Du coup on voit les écrous et les bouts de vis qui dépassent coté visible du chassis.... C'est moins beau...

Grave.


Grave.

Oui oui, petite erreur, je vais remettre ça dans le bon sens.

Tu aurais pas omis de torsader certains faisceaux ?

C’est possible mais j’ai suivi les recommandations sur le schéma Modulus en torsadant ce qui devait l’être.

Ça avance… pour Doug, il me reste les fixations du cache de la 3eme 12ax7 à inverser, je l’ai oubliée

un chieur ça dort jamais

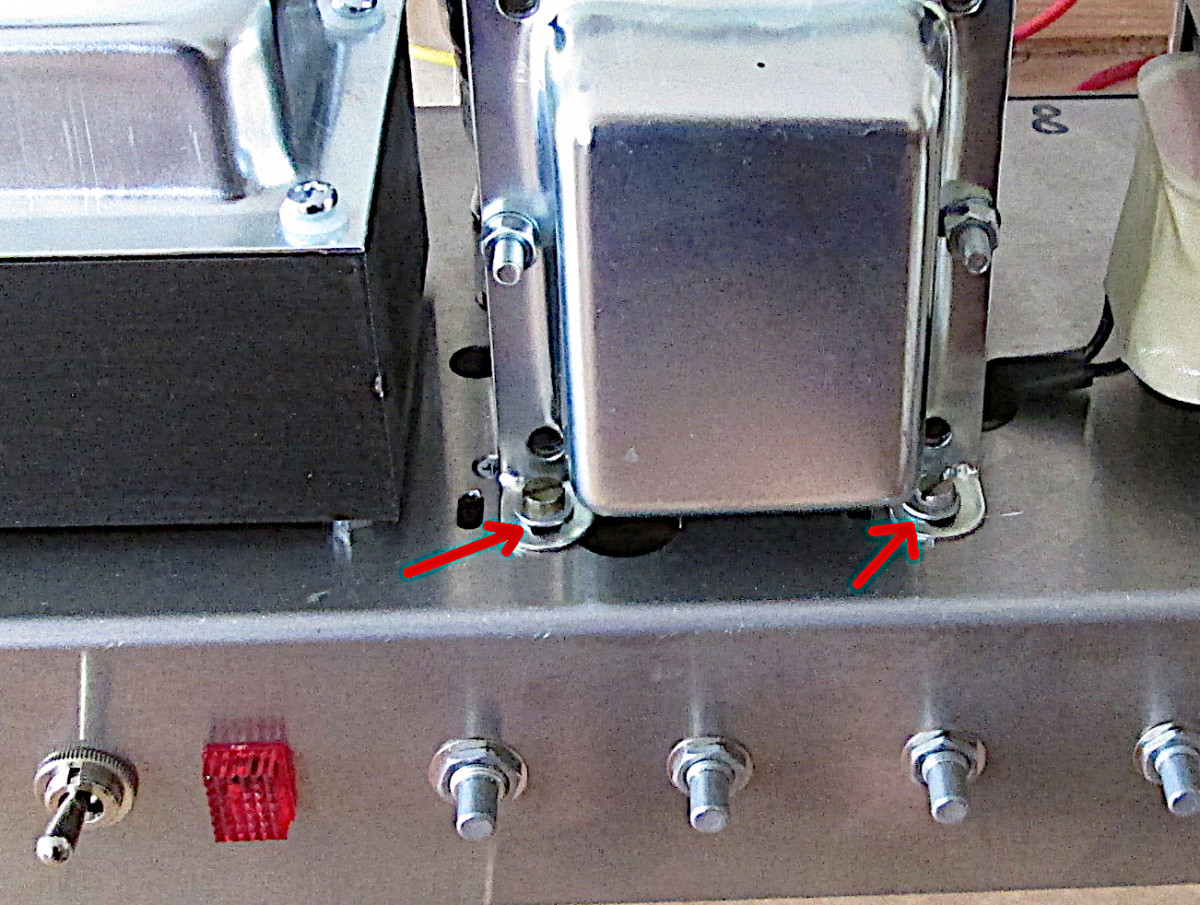

perso, je mets des rondelles entre la vis et la patte des transfos, ça augmente la surface d'appui et ça peut éviter que la patte se torde trop facilement en cas de choc... Et rondelle étoile sous les écrous... Mais tu as peut-être des écrous auto-bloquants (nylon dans le pas de vis).

Je rajoute que les caches trous pour tube preamp et capas absentes, tu devrais les poser en dessous (côté circuit). Avec les vis sur le côté visible du châssis comme disait Doug pour les sockets.

Oui ce sont des écrous auto bloquants.



À force d’avoir les yeux dessus je ne vois plus les évidences, bien vu, je vais m’y remettre.

Tu m'as l'air bien coaché ... (-;

Enjoy (each every second of) the build!
