Montage kits d’amplis Modulus

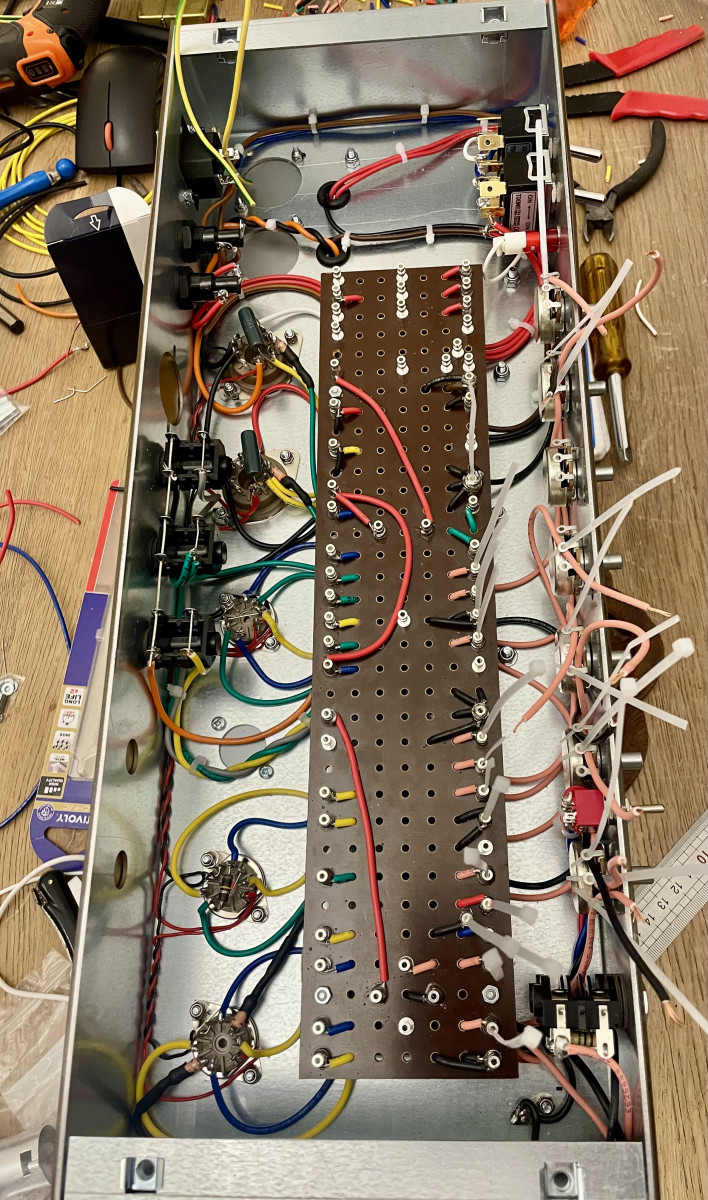

J’ai avancé encore un peu aujourd’hui,
face plate arrière,
fiche secteur (je l’ai mise à l’envers) et câblage vers les switchs on et standby,
prises jacks hp et câblage, raccordement de la choke,
mise en place des potards et vérification des liaisons (j’ai mis un serflex à chaque fois que la liaison était bonne).

Reprise demain soir, des soudures et un peu de câblage à terminer, j’espère pouvoir commencer à installer les composants.

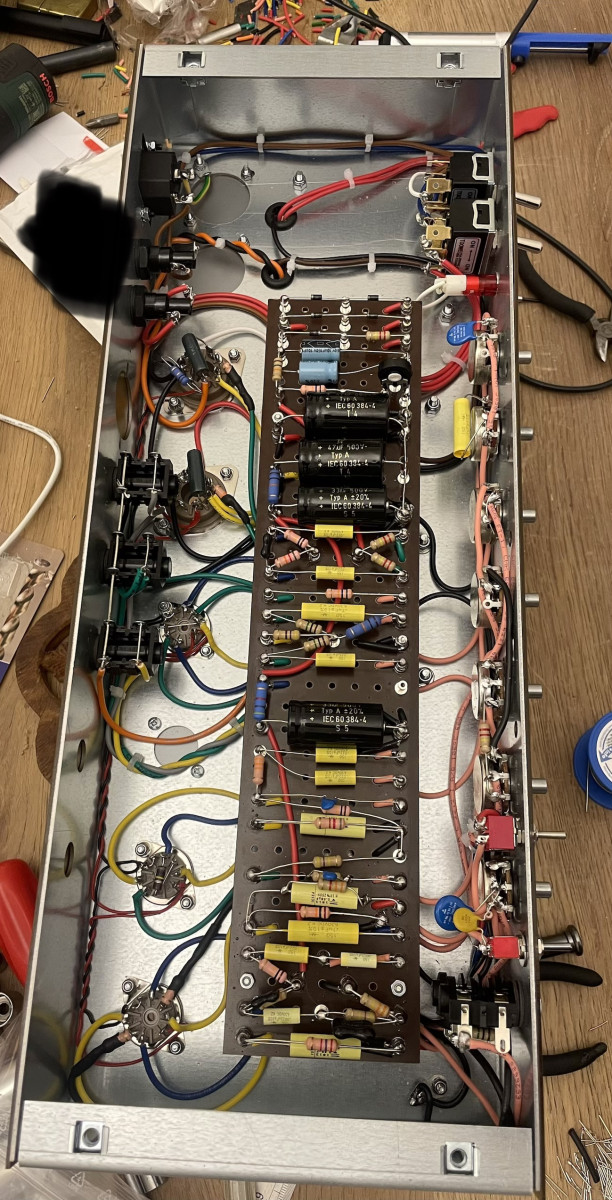

Voilà, presque terminé, il me reste pas mal de résistances et une capa de 100pf alors que normalement tout est monté, vu le nbre ça n’est pas un oubli. il me manque une R 1ohm pour le bias par contre.

J’ai percé le châssis pour installer le switch de bright cap, la face plate était percée mais pas le châssis, pas au bon endroit en tout cas.

Re vérifications demain, je devrais pouvoir l’allumer si tout est ok.

T"as mis une "métal" en pied de PI ? La grosse bleue...

Je n’ai pas d’autres 10k.

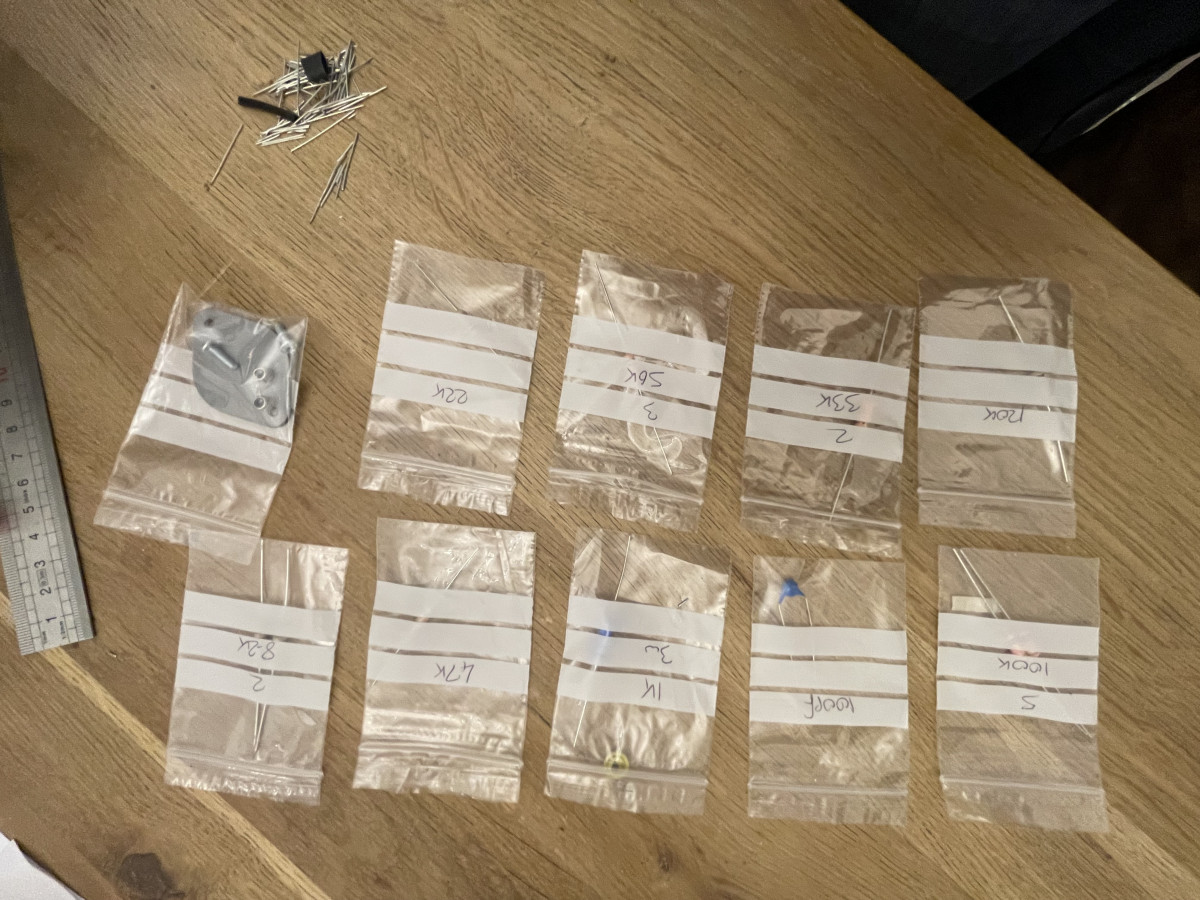

Bizarre, j’ai d’autres résistances en plus
Pour la 1ohm manquante pin 8&1, il faut les 2 pour démarrer l’ampli ? je n’en ai mis qu’une et plus d’avance. Si nécessaire j’en enlèverai une d’un autre ampli.

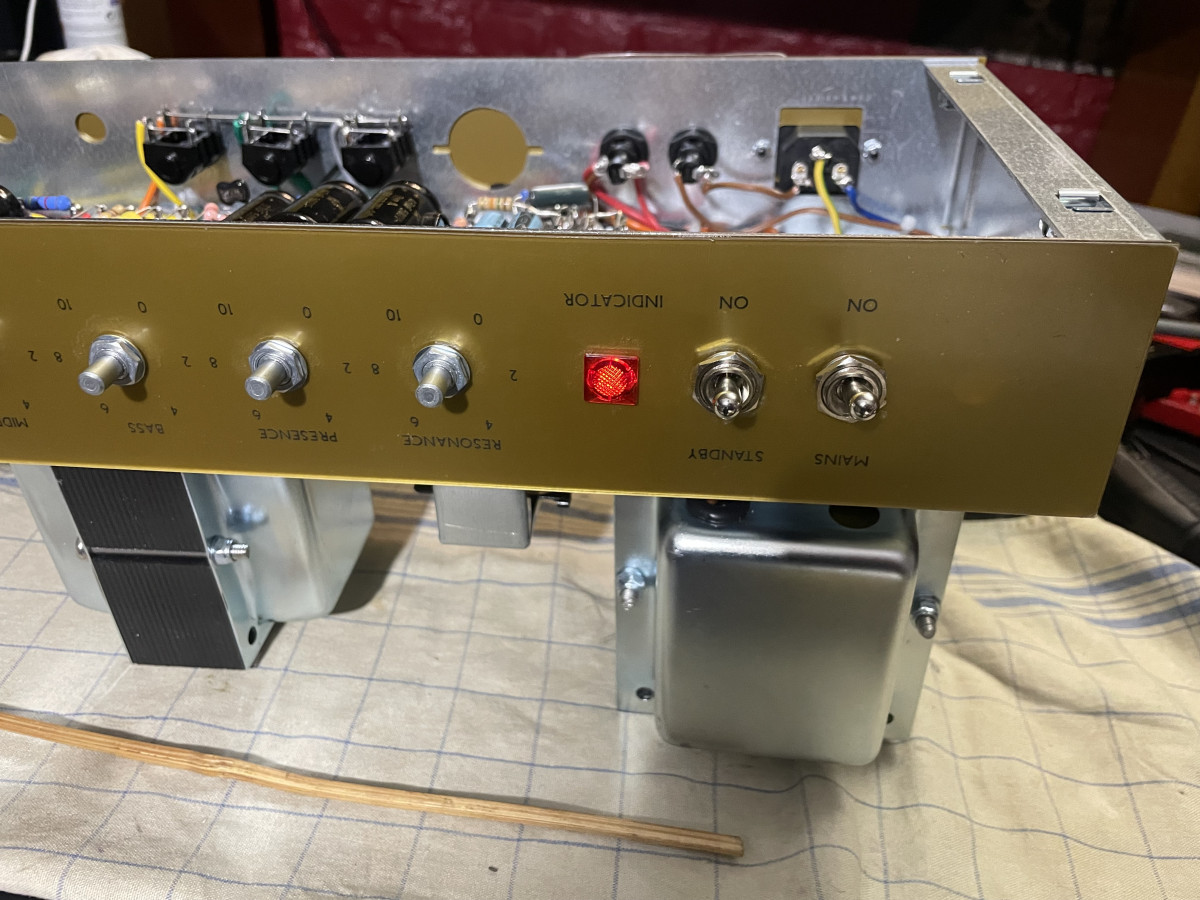

Il s’allume sans tubes mais j’ai un doute avec la 1ohm manquante, pour le démarrer avec les lampes.
Le montage est différent de ce que je connais, habituellement elles sont reliées à la masse individuellement, là ça n’est pas le cas…

Ben si elles sont chacune à la masse par le fil noir. Pas de souci pour démarrer avec une seule, elle n’influe pas.

Je découvre ce magnifique topic qui, au passage nous rappelle que M. Modulus est tout sauf tech d'amplis.

Jolis montages.

Pour ta 1R manquante, ça n'est pas bien grave, elle est juste là pour convertir ta mesure de courant en tension si tu règles ton bias à la cathode (avec le cul comme dirait Manu).

Les 1R sont reliées à la cathode du tube (pin 8 ) qui est forcément reliée à la masse.

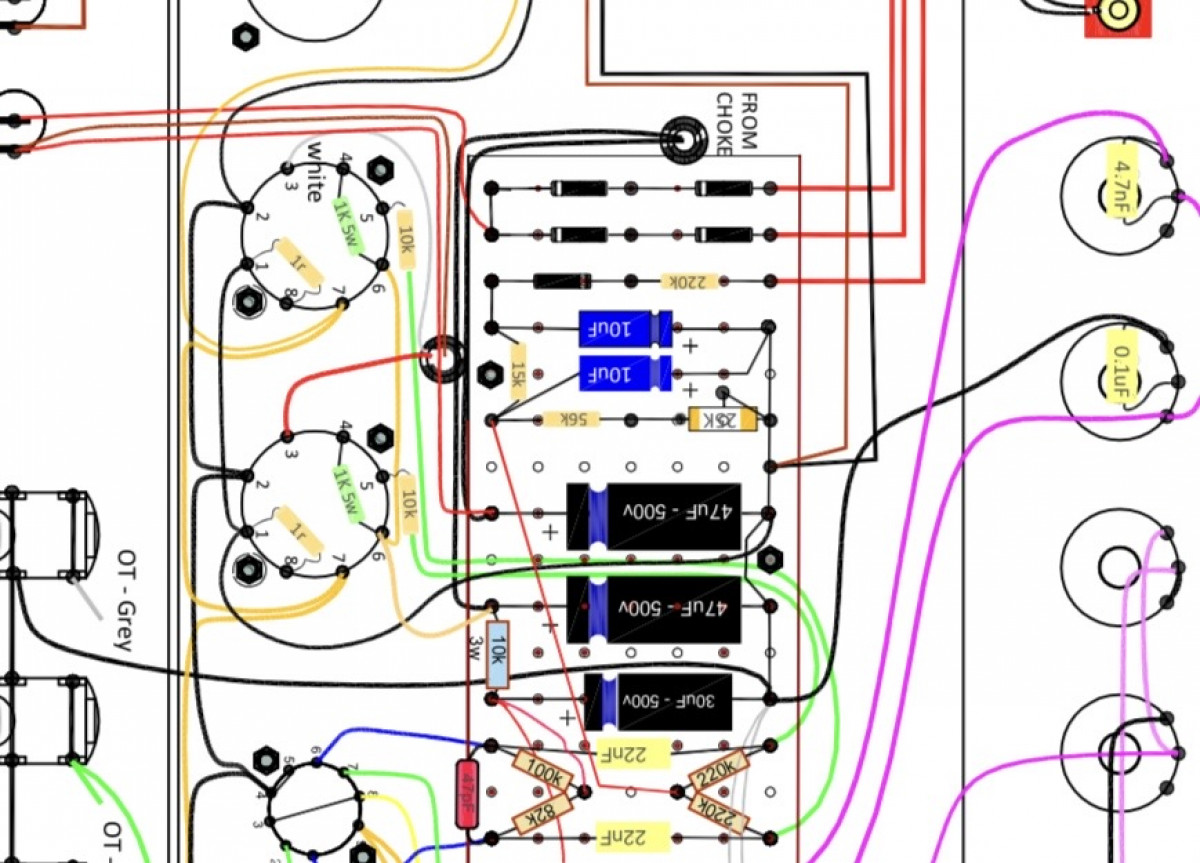

C'est vrai. Sur le layout la masse arrive sur la pin 1. Il faut donc remplacer la 1 ohm par un simple fil entre la 1 et la 8.

Je voulais évoquer la connexion pin1 (g3) pin 8 (cathode) .
Sans la R de 1ohm, pas de connexion.
ÉDIT:
La réponse est juste au dessus, désolé.

J’ai mis des tubes dans le deep fried mais pas de son avec la guitare.
Pas de fluctuation de l’intensité de lumière dans les el34 en jouant.
En revanche en prenant les mesures de tension sur les sockets j’ai du son en mettant la pointe du multi sur la pin 6 de V1, des crachottements en faisant bouger la pointe, le son passe dans mes hp et augmente en poussant le master.
Est ce que cela viendrait des inputs ? j’ai suivi le schéma.

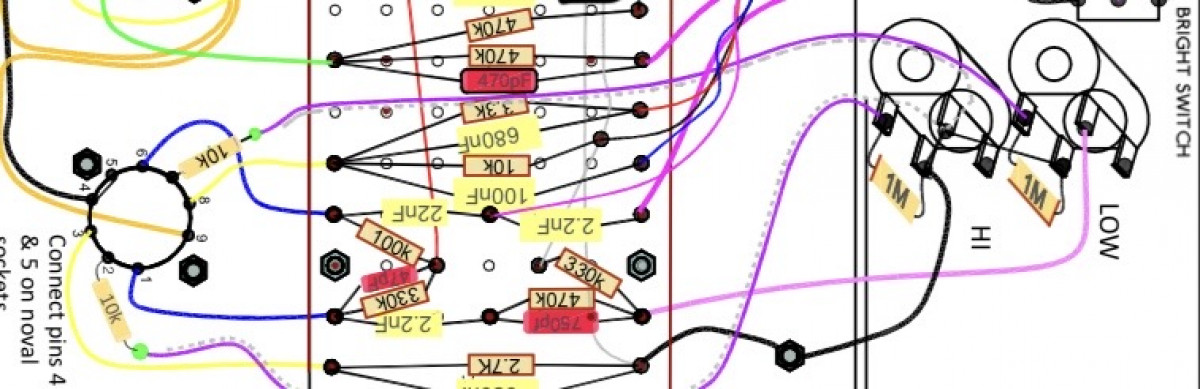

[legend]Schéma inputs

J’ai un doute sur la 10k mais il ne me semble pas qu’elle soit reliée à la masse.

Après ces hypothèses, je sèche !

Le layout :

https://download848.mediafire.(...)t.pdf

Tu mesures quelle tension sur les plaques (pin 6 et 1) ?

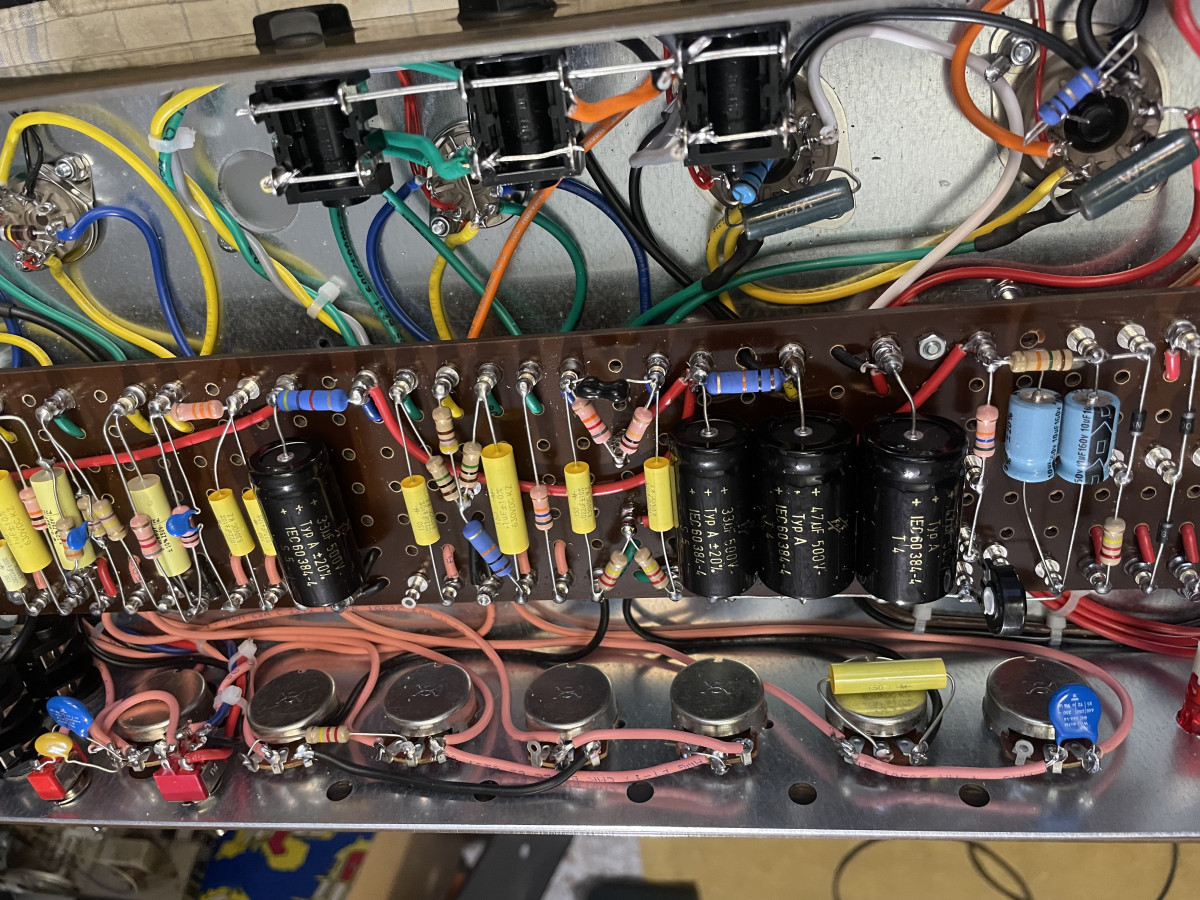

j ai l'impression que ya plusieurs problème déjà coté potard .. vérifie et met une photo bien nette car la pas simple pour nous on voit que les gros trucs
- a bien vérifier les mises a la masses potars
- au nivau du master la 220k ya pas des liaison non voulues entrée sortie ?

V1 p1 174Vdv p6 360Vdc
V2 p1 204 Vdc p6 367Vdc
V3 p1 246Vdc p6 238Vdc




Mises à la masse comme sur le schéma et la 220k ne touche rien qu’elle ne devrait pas.

Les tensions sur V1 p6 et V2 p6 me semblent vachement élevées.
