Montage kits d’amplis Modulus

Bon ça commence à aller mieux

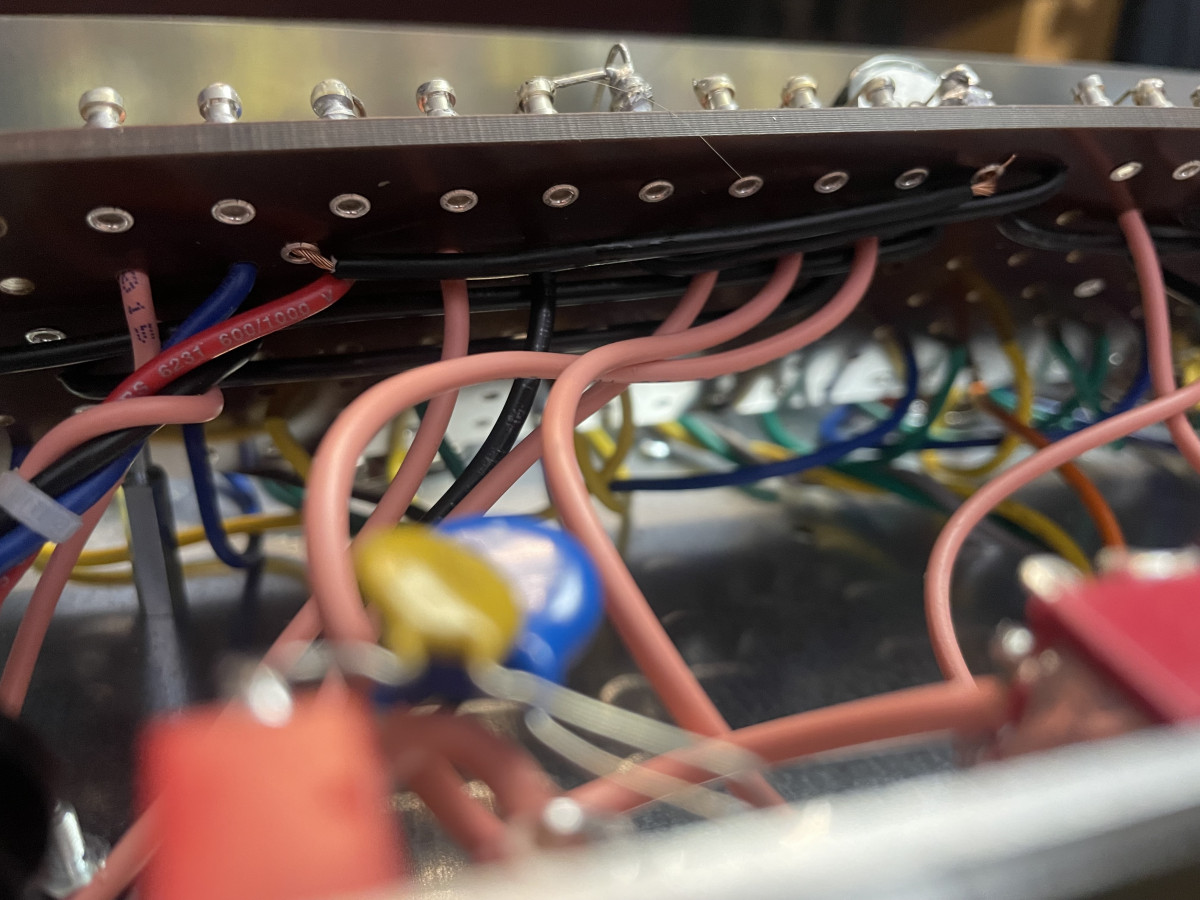

J’ai connecté la 10k à la masse sous le board, avoir un peu de mou ça aide, pas besoin d’enlever les potards par ex.



Et j’ai enfin du son mais uniquement sur le canal low…ça sonne plexi poussé avec les nuances qu’apportent les switchs de bright et de voicing.

Variac à 222V pour le chauffage à 6,3V b+430, bias a 40mA pour 17 watts de dissipation. J’attends que le canal 1 fonctionne pour affiner.

Il faut que je regarde à nouveau les inputs, Pipirose, c’est peut être une masse effectivement.

Je suis d’accord avec toi Doug sur le fait qu’il me manque les connaissances théoriques pour comprendre le fonctionnement. l’absence de connexion à la masse de la 10K m’a bien interpellé, mais j’aurais dû comprendre tout de suite que ça ne pouvait fonctionner, merci Nufan.
Là aussi si Modulus proposait schéma et layout ça serait mieux.

Doug j’ai remplacé la 10K métal oxyde de l’entrée du pi par une couche carbone.

Je verrai quand il fonctionnera sur ses 2 canaux pour tweaker un peu les résistances et les capas, pour l’instant je trouve qu’il sonne ps mal.

Oghkhood, oui dans ce genre d’aventure il vaut mieux être à l’écoute de ceux qui savent et c’est très précieux d’avoir leur concours, encore merci à eux.

a cool , si tu as un comportement normal partout sauf sur entrée " hi gain" tu as donc isolé un ou des problemes avant l entrée low , c est deja pas mal

T’es déjà beaucoup plus organisé et appliqué sur le deep fried.
C’est vrai que les docs step by step de Metroamp sont tops pour guider. Après, il faut toujours un peu de théorie mais visiblement tu pars pas de zéro non plus. Je pense que je partirai plus bas que toi. Mais le but c’est justement d’apprendre aussi.

Je vais reprendre le câblage du Blackflag pour que ce soit plus organisé, c’est vrai que c’est plus joli quand les câbles cheminent proprement.
Mon petit bagage commence à sérieusement dater et comme je n’ai jamais réalisé de montages électroniques, c’est un challenge.
Là c’est vrai que je suis plutôt dans une approche très empirique pour le montage.

Sur les inputs, j’ai de la continuité aux bornes de la 1Meg, jack branché ou pas sur le canal high gain.
Je dois avoir un faux contact ou un pb de branchement.

Sur le canal low, pas de continuité si pas de jack dans l’input et continuité si branché, je suppose que c’est le bon mode de fonctionnement.

sur input hi rentre un jack et multi en mode bip bip ( continuité) , un coté sur le bout du jack et vérifie que tu arrive bien sur la 10k si pas de jack ta la masse ici .

sur input low normalement tu arrive sur la 10k ( et la 1M est mesurable) et si pas de jack la 10k connecte le point entre la 330k et la 470k en // 750pf , en vérifiant autours des inputs tu devrais t en sortir j imagine .

Sur l’entrée high, j’ai une continuité vers la 10K, jack ou pas.
Je pose la pointe du multi sur la patte de connexion de la 1Meg vers l’intérieur, puis bien sûr sur la 10k.
Je vais sortir les entrées j’y verrai plus clair.

J’ai dessoudé le câble blindé de l’entrée high, j’ai continuité entre la tresse et le conducteur !

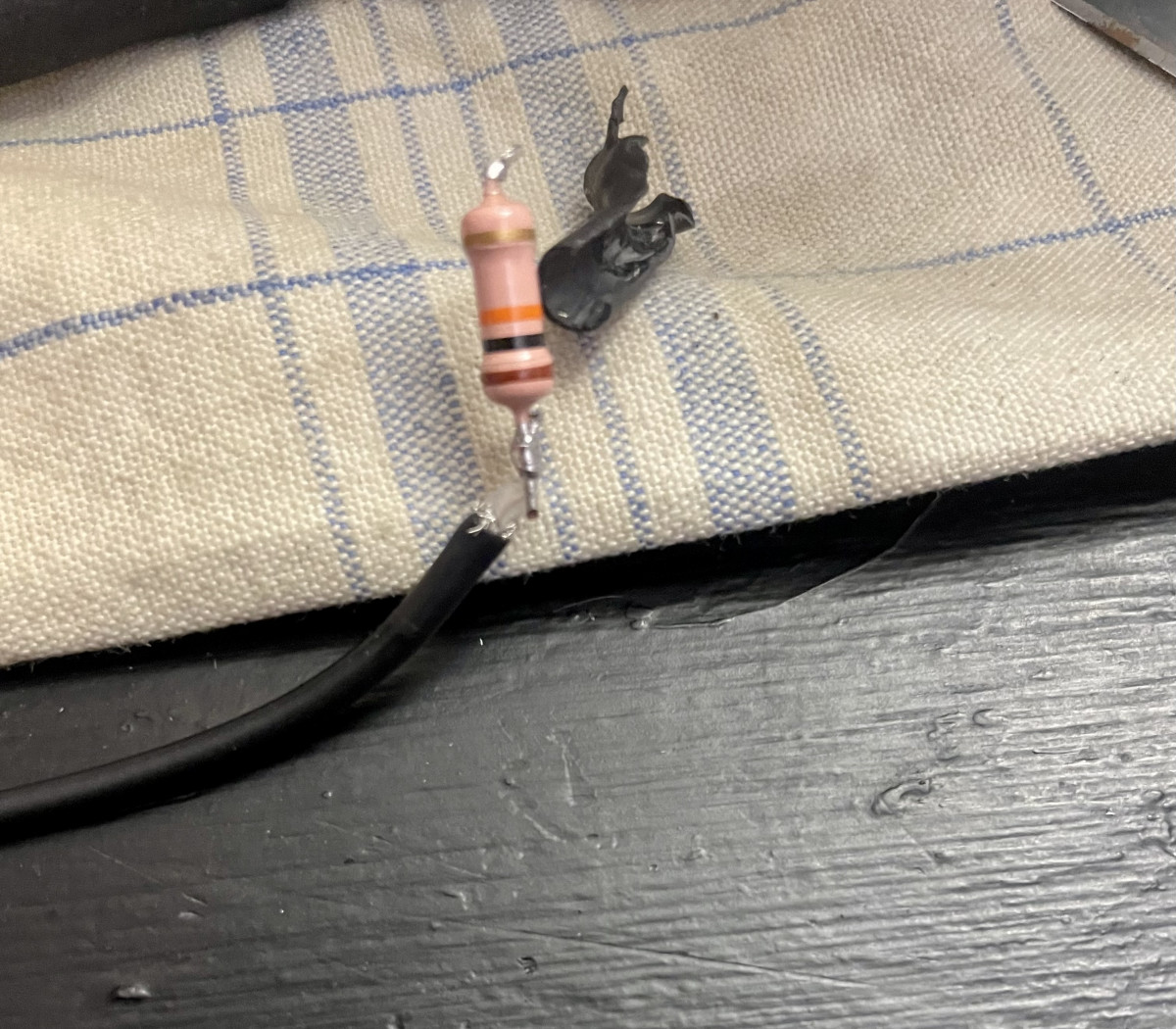

Dessoudage de la 10K en V1 P2, mise à nu de la résistance et c’est de la à mon avis que vient le pb.
Pas assez fait attention, la tresse et le conducteur sont en contact sur la résistance.



Je refais ça proprement !

effectivement ca ne pouvait donc pas marcher , en cherchant on trouve
ce coup ci c est le bon .

Bien joué !

avec un ptit tournevis ou autre je rentrerai l excédant de blindage dans le câble et tirer un poil la gaine du câble par dessus ( vers la 10k ) , la gaine thermo serait presque inutile .

sinon double gaine

Dégaine.

Bon ça marche
C’était donc bien cette tresse sur la patte de la résistance.

Je viens de jouer une petite heure, ébouriffant ce canal high gain, je vais ressortir mon Evh Wolfgang de son flightcase, ça va porutrer (sic)

Voilà, fin de l’aventure Modulus, en ce qui concerne le montage des 2 amplis, de très bons moments, je réfléchis déjà à la suite, je crois que je commence à être un peu mordu

je posterai des photos dès que j’aurais reçu les head shells et mes premières impressions asap.

Je tiens une fois de plus à remercier dans le désordre Doug, Nufan et Pipirose pour leur aide, toujours prompts à intervenir pour aider, merci Messieurs
Et Djudjubanton aussi pour ses contributions positives et…lance toi

C'est clair que tu donnes envie .... mais bon je suis bien moins compétent que toi, j'ai bien fait qq pedales en kit, mais a part identifier les composants et la loi d'Ohm avec un anti-seche ....

Je guette à droite à gauche pour les pièces.
Vu que je compte pas partir sur un kit Modulus c’est un peu compliqué pour tout rassembler.
Mais tu m’as grave motivé.
