Son explication c'est le sens de la contre réaction, donc en supposant que l'ampli est branché avec tous ses tubes et un HP au cul !

Oui c’est ça, pas de bruit sans tubes et bruit avec tubes et branchement hp.
Je vais essayer …

Plus de bruit de rasoir, il fallait donc inverser le sens de la contre réaction.

J’ai pu régler le bias à 40mA avec 220v au variac (pour un chauffage à 6,3V) et un b+423Vdc, je suis à 17w.

Sinon, pas de son avec la guitare !
Les el34 réagissent en jouant mais rien…il faut que je revois les inputs ou les sorties hp.

tu devrais baisser un peu...enfin tu pourras essayer quand tu auras du son.

Oui, là je n’ai rien entendu !
Quel est le montage à privilégier pour les inputs ?

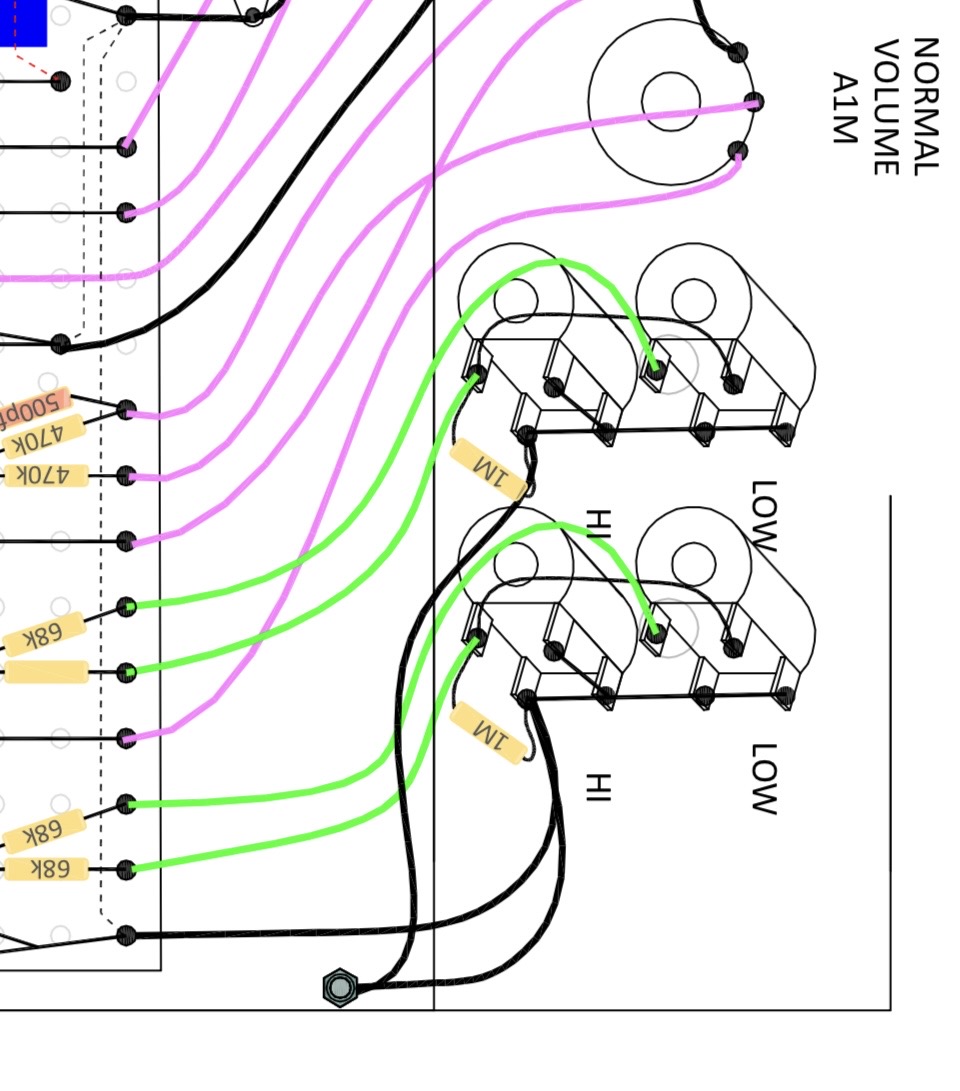

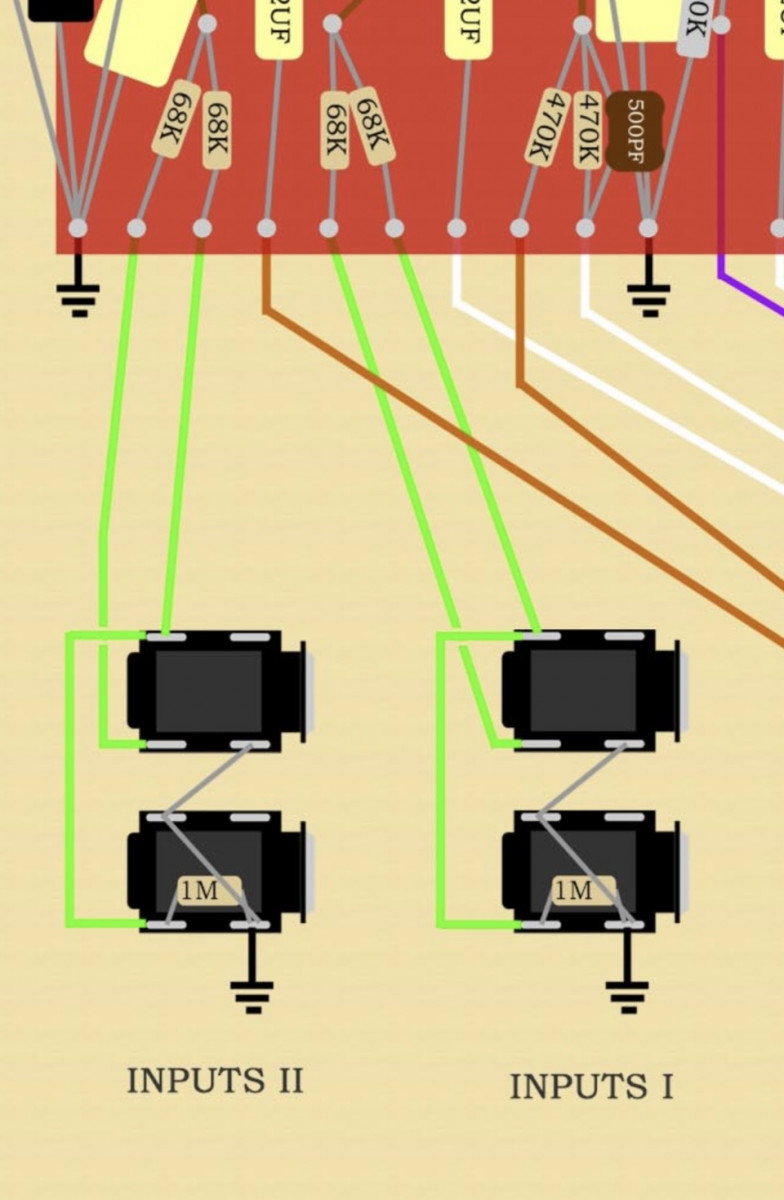

Entre le schéma Modulus et Metroamp, c’est différent.

c'est pareil...juste que la représentation de Modulus est moins claire...un fil devrait être vert et les ronds de l'autre côté. Jette moi cette merde et utilise le fichier de Metro....Pipirose te l'a déjà dit

ensuite tu branches ton jack sur les entrées et tu me mesures à l'autre bout. Si les valeurs te conviennet c'est que tu auras compris ::

en plus d être moins claire c est moins bon aussi ,les mises a la masses et le fil rouge de ht qui relie les 2 r de 10k sur le circuit ,ca me plait pas sur le plan mieux vaut faire comme un Marshall normal a mon avis .

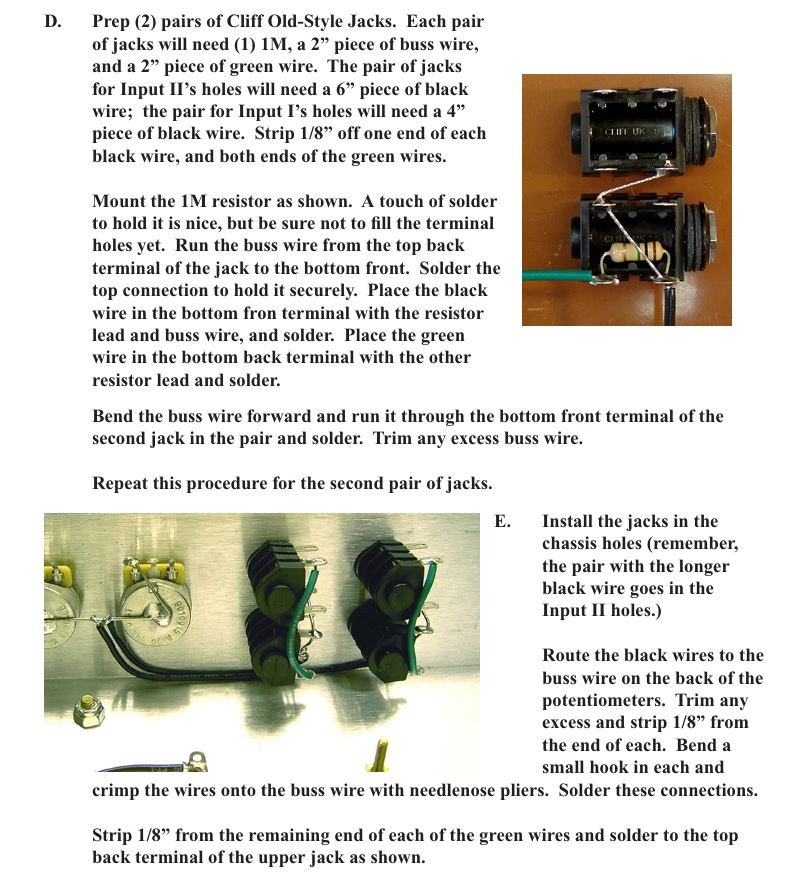

pour du marshall la bible c est les doc metro qui sont extra ya les réponses a toutes les questions :
https://valvestorm.com/sites/d(...)T.pdf

mon grain de sel !

ca ne vas pas le plan de doug
pourquoi faire simple quand on peut faire compliqué

qu'est-ce qui ne va pas ?

jack du bas : si pas de jack: la 1M est hors circuit donc ne fait plus son travail c est sur la coupure donc elle est coucirctuitée
si jack : la 1M fait son travail
il faut que ca soit comme l original a ce niveau
j ai edité j avais mis l inverse

donc c'est pareil

si mettre la masse au signal c est pareil oui
j oblige personne a bien faire mais si c est pas clair le mieux est encore de prendre un jack et de jouer du multimètre en mode bip bip ( continuité) pour comprendre comment ca marche les 2 coupures
normalement on commence par comprendre, mesurer , vérifier et autre avant de commencer .





je gribouille vite et je suis pas la dessus la ,mais je pense que c est ca .

En fait j'ai juste tourné la R de 90° sur le jack ! Elle va aux mêmes points de connexion...

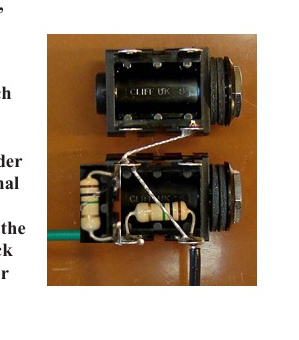

sur le jack ya bien des "languettes" de l autre coté :
https://www.tubetown.net/ttsto(...).webp

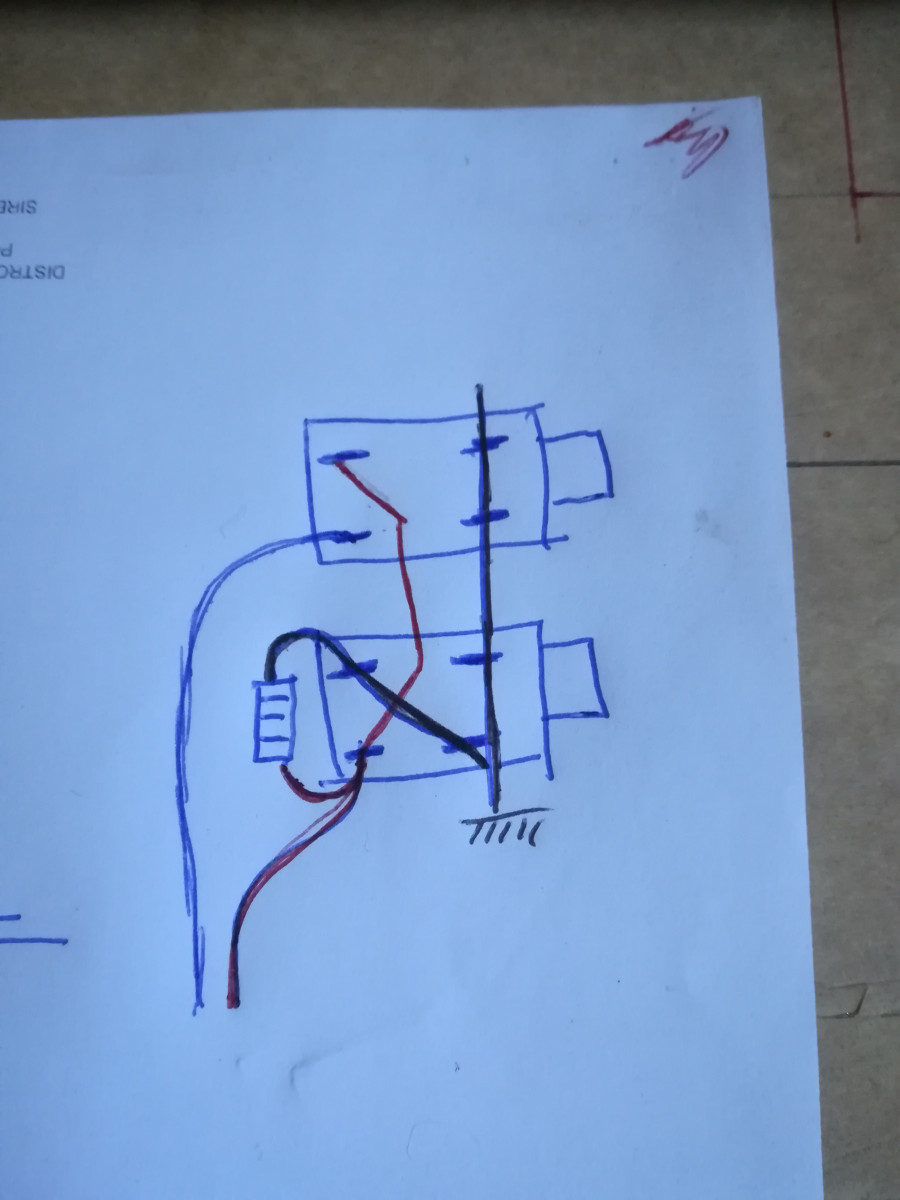

voila encore un griboulli :

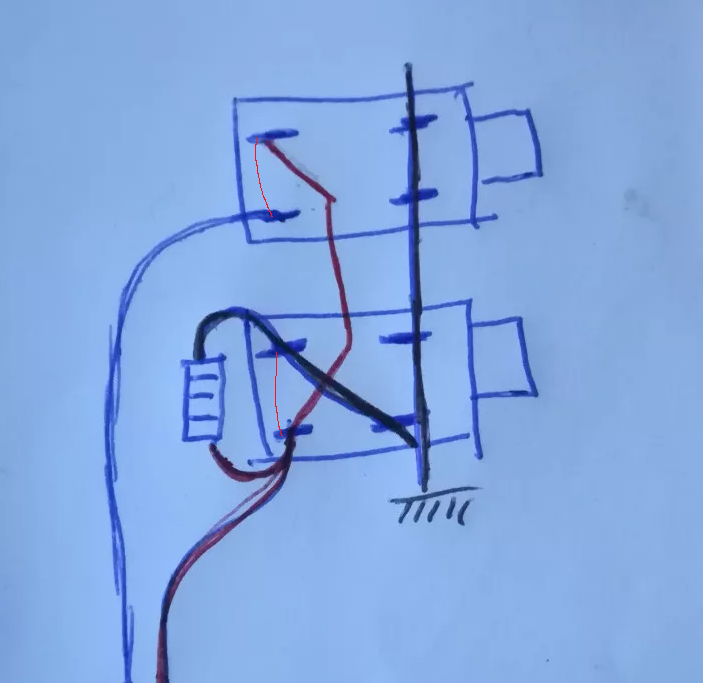

sans jack : les points 1 et 3 sont en contact via la languette ( trait vert sur gribouilli )pareil pour 2 et 4

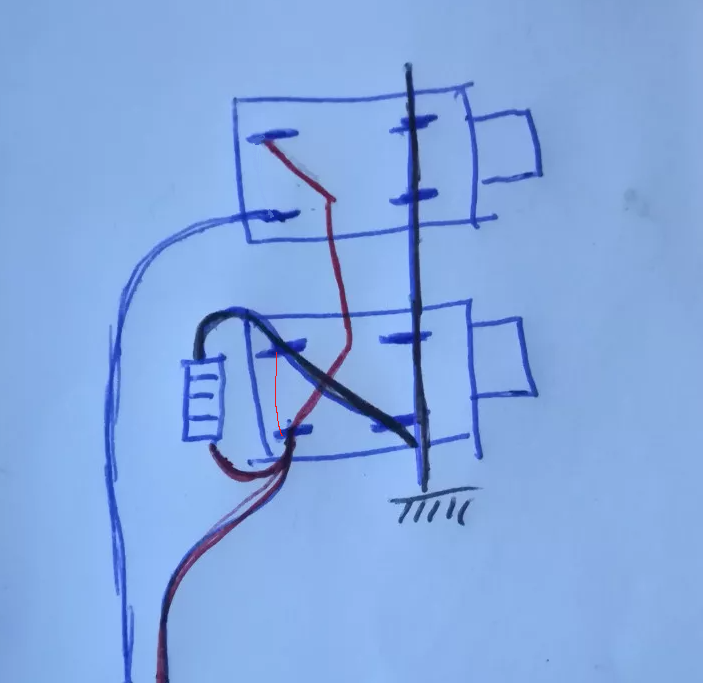

avec jack : on ouvre le circuit sur ces 2 endroits dans cet exemple donc les points 1 et 3 ne sont plus en contact pareil pour 2 et 4

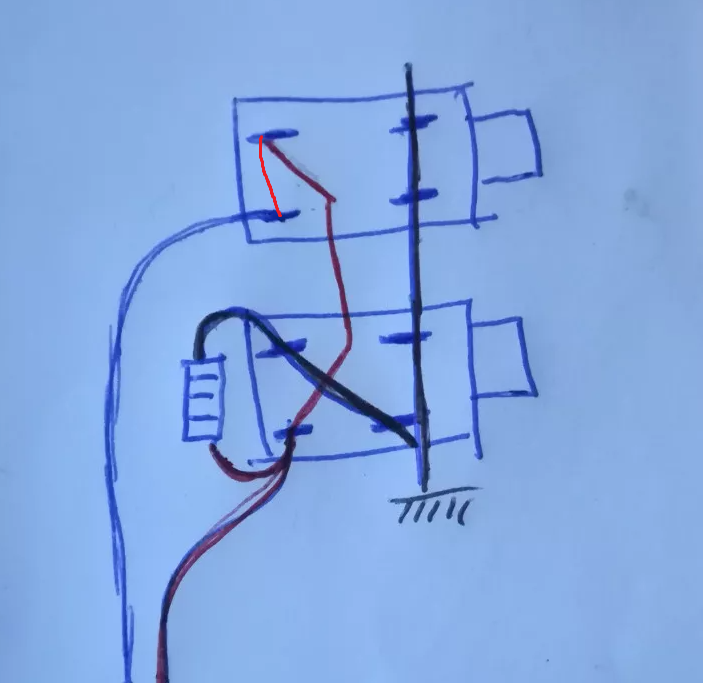

si on est ok la dessus tu comprends bien le truc qui pose problème c est par exemple le plan doug jack en haut dans la pratique tu rentre sur la 68k et ya la 68k direct a la masse .

ou alors un truc m échappe ... j avoue que je vois pas ...
une 68k direct a la masse a cet endroit on trouve ca sur un josé arredondo , j ai ca en ce moment sur le mien et ca "adouci" vachement le rendu c est très diffèrent du plexi normal .
