Ok le fer chauffe…

ah oui ... soit tu rajoutes un strap soit tu denude plus long.

Ne tortillonne pas les fils dans les cosses, juste un angle pour que ça tienne le temps de souder...

Messieurs…un grand merci à vous tous :: j’ai enfin du son et a priori aucun hum.

Me reste plus qu’à remplacer mes tubes d’essais, mettre un peu d’ordre dans mes fils et vous remercier une fois de plus pour votre aide et votre patience. Grace à vous j’avance doucement sur le chemin de la compréhension du fonctionnement d’un ampli.

Maintenant place à la musique , ça fait au moins une semaine que j’ai le nez dans l’ampli.

Je rouvrirai un topic sur le montage du deep fried, d’ici quelques jours.

En l’attente portez vous bien et encore MERCI à tous

J’ai liaisonné les cosses des jacks hp avec de la récup de pattes de résistances.

champagne l ami

depuis toute a l heure je cogite avec cette information :


je comprends pas comment on peut arriver a avoir les 6,3v attendu en trichant de 20 volt sur le primaire la aussi ya un truc qui m echappe certainement bon je repose le ( petit) cerveau maintenant

Si je ne veux pas avoir plus de 6,3V en chauffage, je dois descendre l’alimentation du transfo à 220V, 240 je ne suis pas loin de 7V.
À priori, il vaut mieux être en deçà qu’au delà de 6,3.
Il semblerait que surchauffer diminue fortement la durée de vie des tubes. Info de F.Ibre avec données sur la durée de vie des tubes en fonction du chauffage.

Ibre c'est de la hifi ! En guitare, la cathode va s'user bien plus vite que le filament... Le 6.3v c'est +-10% donc de 5.7 à 6.9. Et faut mesurer en charge.

Sinon, ben l'union fait la force ! Après Black Flag on va s'occuper d'Ormuz
Et les transfos Modulus sonbt costauds avec tout ce que tu leur fait subir

a oui la je comprends donc 7v avec 240v au primaire , c est surement en stb ou a vide cette valeur alors? et normalement en fonctionnement ca baisse a environ 6,3v ( ca devrait etre pile poil dans ton cas car transfo en 240v et secteur a 240v ) du coup si tu ajuste ton variac avec le 6,3v a 6,3v en stb une fois en fonctionnement ca chute

Standby ou pas standby ça chauffe pareil ! ! ! !

je m exprime surement mal , pas faute d essayer de bien faire
cette mesure de 7v au chauffage a été faite comment ,sans les tubes?
ya bien une explication a ce décalage de 20v car tranfso en 240v et secteur a 240v dans un monde parfait sans variac et ampli en fonctionnement on doit lire 6,3v au chauffage a un cheveux près bien sur mais quand même proche de ca .
j ai l'impression que si il prend la mesure maintenant avec ampli en fonctionnement il aura 6,3v - 0,7v soit environ : 5,6v
sinon la haute tension serait bien plus haute non?

heureusement sinon ça sert à rien

Je mesure le chauffage quand je règle le bias ou quand j’ai un nouvel ampli, avec les tubes donc.

Je m’aperçois alors que par exemple pour le Vht d50 sélecteur de tension réglé sur 230V, j’ai plus de 6,3V, je baisse alors la tension d’alim de l’ampli sur mon variac pour avoir les 6,3 et j’arrive à 220V.
Mon Marshall 1987 sélecteur de tension sur 240, je dois baisser le variac à +/-230V.
Bugera 1960 sélecteur 230, je dois baisser à 220V
En revanche 5e4 Honky Tone, ça match pour 230V (pas de sélecteur de tension donc je ne sais pas s’il devait être alimenté en 240).
Le Blackflag c’est normalement 230V mais je dois baisser à 220V.
…

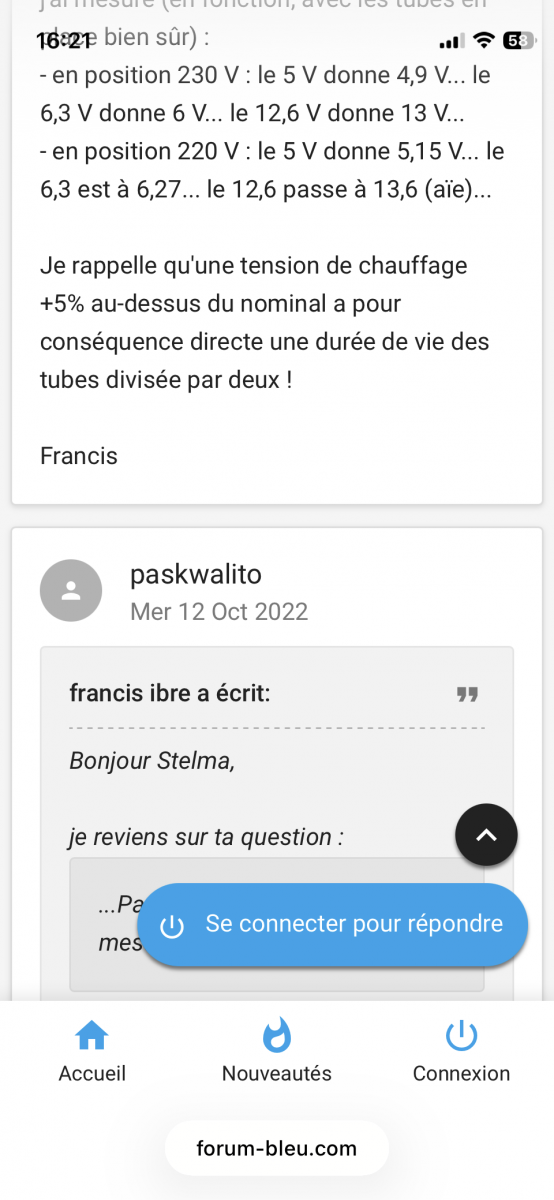

À priori selon F.Ibre+5% de tension sur le chauffage diminue la durée de vie du tube par 2.



Comme je me sers de tubes old stock, que j’ai un variac et que les dires du Sieur Ibre semblent serieux, je fais ce petit effort.

Le sujet est ici: https://www.forum-bleu.com/t28(...)tubes

je lis 240v sur les infos et comme tu a pile poil 240v a la prise ca me parait curieux a première vue mais au bout d un moment je vais comprendre

c est surement la doc et les infos qui sont pas assez claire pour moi sur le layout c est noté 240v et sur ton transfo ya qu' une possibilité de branchement , il me semblait que tu avais donc un 240v mais dans la pratique il a pu fournir un 230v ou 220v ? si oui le chauffage serait un poil plus haut que le normal car prévu en 230v et ton secteur est a 240v .

sinon la combine pour ajuster au mieux le 6,3v en faisant comme ca pourquoi pas mais normalement on doit pouvoir faire sans et être dans les clous.
dans ton cas en sachant que ta 240v a la prise il serait idéal de choisir un transfo avec option 240v .

Je crois que chez Modulus pour les transfos c’est 240Uk et 230UE si pas de précisions (?)

oui ya certainement une explication de ce style , sinon ca me fait penser que Rivera( il me semble que c est lui ) m avait dit avoir de bons résultats avec un truc comme ca : https://www.guitarsrebellion.c(...)Mpt9v

je connais pas du tout ces bestioles mais ca m intrigue .

T'1 ! vous pinaillez sérieux ! Jouez sans trop regarder le voltmetre !
