Montage kits d’amplis Modulus

T'1 ! vous pinaillez sérieux ! Jouez sans trop regarder le voltmetre !

ouais 500 balles le machin ...achète un autre kit...et l'autre savant fou il a fait comment pour évaluer la durée de vie des tubes? mdr

A ce tarif tu achètes 5 variac (vevor) mais, c’est moins lourd.

Je ne retrouve plus mais c’était étayé par une étude avec tension et durée de vie, faut que je fouille le net pour la retrouver, postée par Ibre.

je te filais l info au cas ou perso j utilise ni l un ni l autre , jamais eu besoin .
pourtant j ai mes tocs aussi et j'aime bien que mon montage colle au mieux avec le relevé de tensions idéal .

Oui c’est vrai mais, dans le doute je fais quand même gaffe à mes tubes, ça coute cher ces petites loupiotes !

Est ce que tu mesures ta tension de chauffage à l’occasion

pas tous les jours biensur
dans mes amps j ai généralement un régulateur pour v1 et v2 en 12v je pourrais très bien faire avec le 5v dispo dans mon transfo+ doubleur de tension en 6,3vdc mais sinon j ai toujours sensiblement 6,3v sur la partie non régulée oui , j ai jamais été embêté avec le secteur .
je mesure généralement 234v a la prise et je câble en 240v .

J’ai toujours au moins 240V au réseau.J’avais acheté un boîtier externe de régulation du chauffage chez Radioelec, ça fonctionnait mais il chauffait rapidement et faisait du bruit, la variac est très silencieux mais ça n’est pas nomade.
J’ai passé le Blackflag en split cathode, pour voir et là il y a l’utilité d’un switch.
Il y en a sur le deep fried, je verrai comment s’est câblé pour en mettre un sur le Jtm.
Je n’ai pas eu l’occasion de le jouer suffisamment aujourd’hui pour me faire une idée précise mais globalement c’est entre le Jtm45 (j’ai eu un modèle honky tone en Kt mais son propriétaire voulait le racheter) moins bassy (je peux pousser les basses à 3 alors qu’un jtm même à zéro c’est un peu trop) et plus vite mordant.
Les condos Sozo sonnent bien mais je ne retrouve pas le grain des mustards qui donnent un peu plus de relief et de rondeur au son. Il faut peut être qu’ils se rôdent, mais le passage au Mustards ne serait ce que pour entendre la différence est d’ores et déjà prévu.
Comme les « plexi » volume à 8 et gestion du gain au volume de la guitare, ou suivant l’attaque des cordes, c’est parfait, enfin, pour mon usage.(il prend aussi très bien les od).

le Deep Fried Marshbar est sensé être un dérivé d un friedman ?
j imagine que oui vu le lettrage de Deep Fried sur le layout mais je ne retrouve pas " d équivalence" dans mes quelques exemple de friedman en el84 , je vais essayer de mieux chercher après , on a tous hâte de voir le prochain maintenant que tu nous habitue a bricoler avec toi, encore bravo thunder .

C’est le 50w, 2el34, tu me files des frayeurs dès potron minet toi

En fait, il n’y a rien de très compliqué, c’est de l’assemblage de composants sur la base d’un layout.
Il faut être un peu manuel quand même, quelques notions d’électricité (il me reste quelques acquis de mon bts électrotechnique mais ça date) avoir conscience du danger mortel d’intervenir dans un ampli et ne pas être trop pressé de finir.
Et puis pouvoir se reposer sur une communauté bienveillante quand des questions se posent, c’est rassurant aussi.

Ps: je disais rien de très compliqué, dans le cadre d’un assemblage simple.
Après si on parle de compréhension d’un circuit, conception et optimisation, c’est d’un autre niveau évidemment.

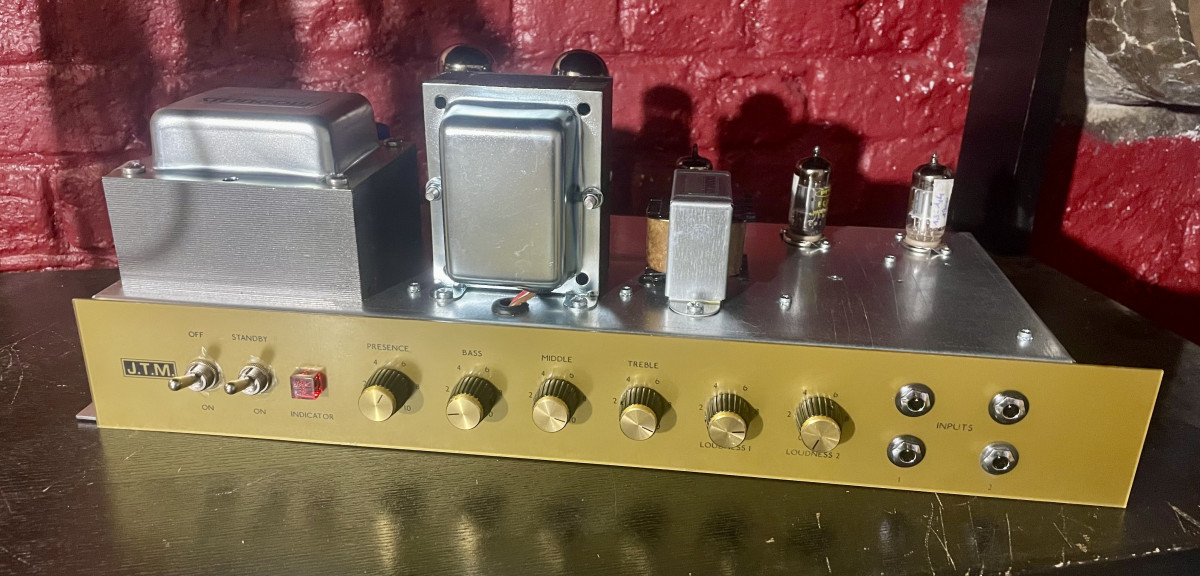

Photo de l’ampli terminé.

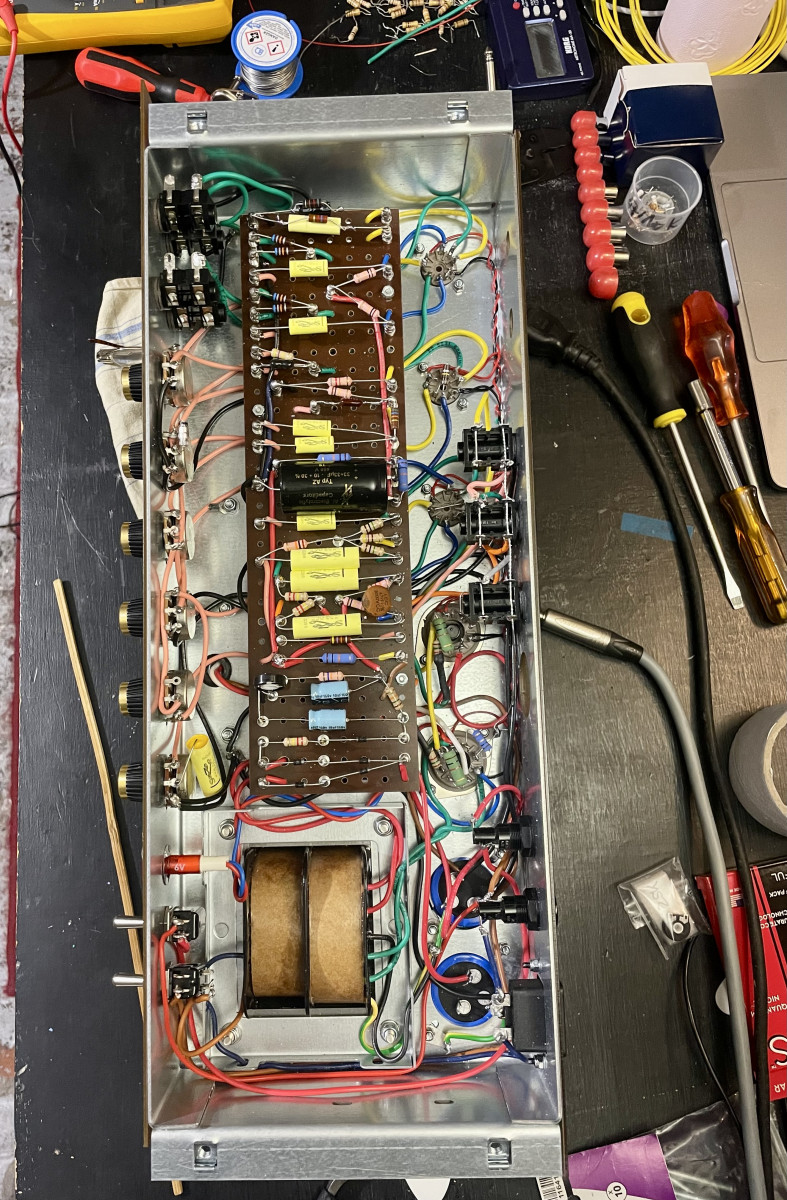

J’ai mis quelques carbones comp comme proposé sur la doc Metroamp, remplacé les 2 minuscules capa sur le pi et le tonestack, par une Silver mica et une céramique, la bright cap sur le volume est une Styroflex 150pf vs 100pf céramique moderne fournie.
On voit aussi le condo vishay 680nf et la carbone comp 2,7k pour le split de cathode et les liaisons sur les pattes des sorties hp pour que ça fonctionne (il faut que je coupe l’excédent).
Coté transfo, les câbles passent un peu là où ça peut mais, l’ampli est très silencieux donc pas d’urgence.




Le Headshell devrait arriver sous peu.

Petite critique quand même sur le matériel fourni par Modulus.

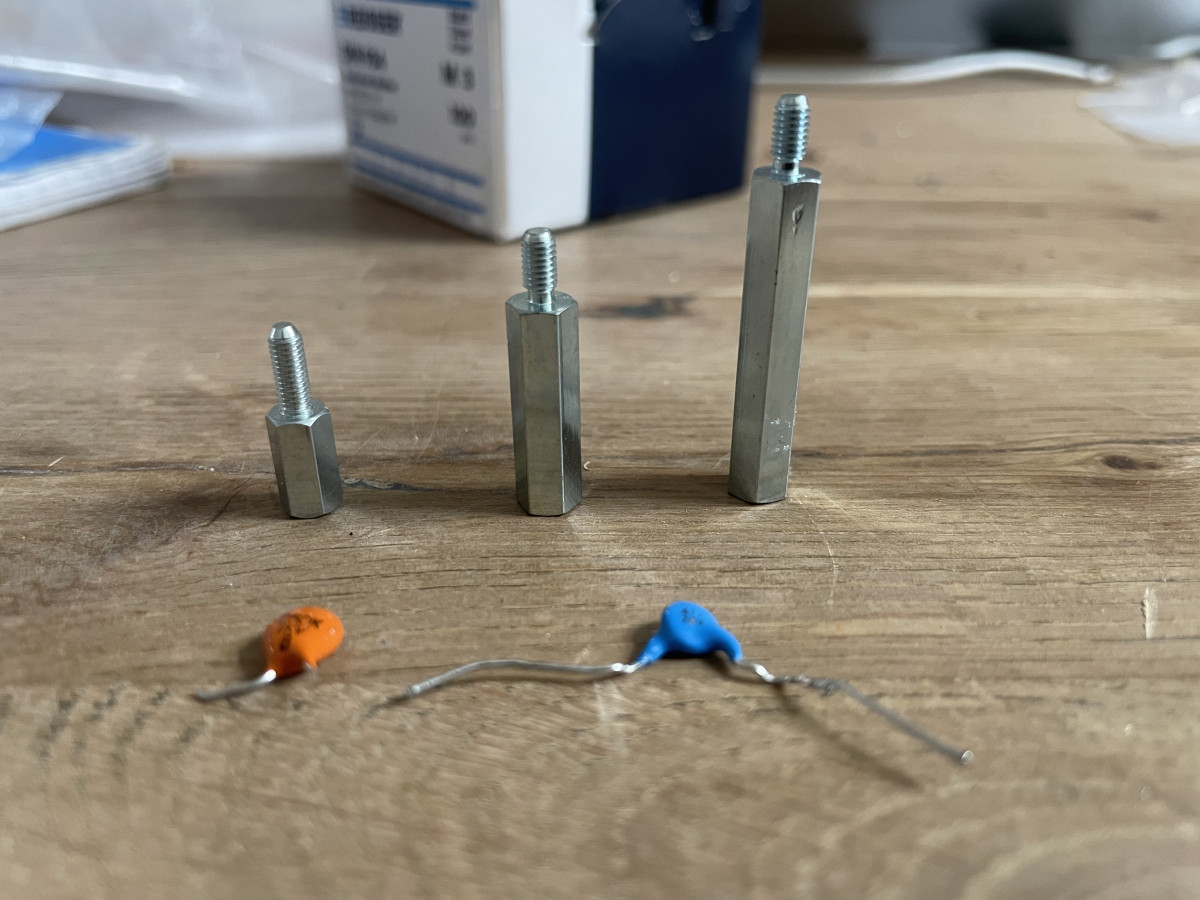

Les « piètements » fournis sont très courts (à gauche) les câbles frottaient sous le board, j’ai remplacé par ceux du milieu.

Et les 2 capas remplacées (bleu en pi et orange tonestack)

Elles sont très bien ces petites capas multicouches ! Et si les câbles "frottaient" au moins ils étaient maintenus. Maintenant ils peuvent bouger et entraîner de la microphonie !
