Le topic Dumble-like

bon, beaucoup disent que le(s) son(s) d'un Dumble proviennent principalement du préampli, l'étage de puissance devant être le plus "'droit", le plus neutre possible ... mais là tu commences à cumuler les "écarts" avec un Dumble original, non ?

( à noter que j'entend TRES bien la différence quand je change mes lampes de puissance ... et, pourtant, à mon âge je n'ai plus des oreilles "bionic" )

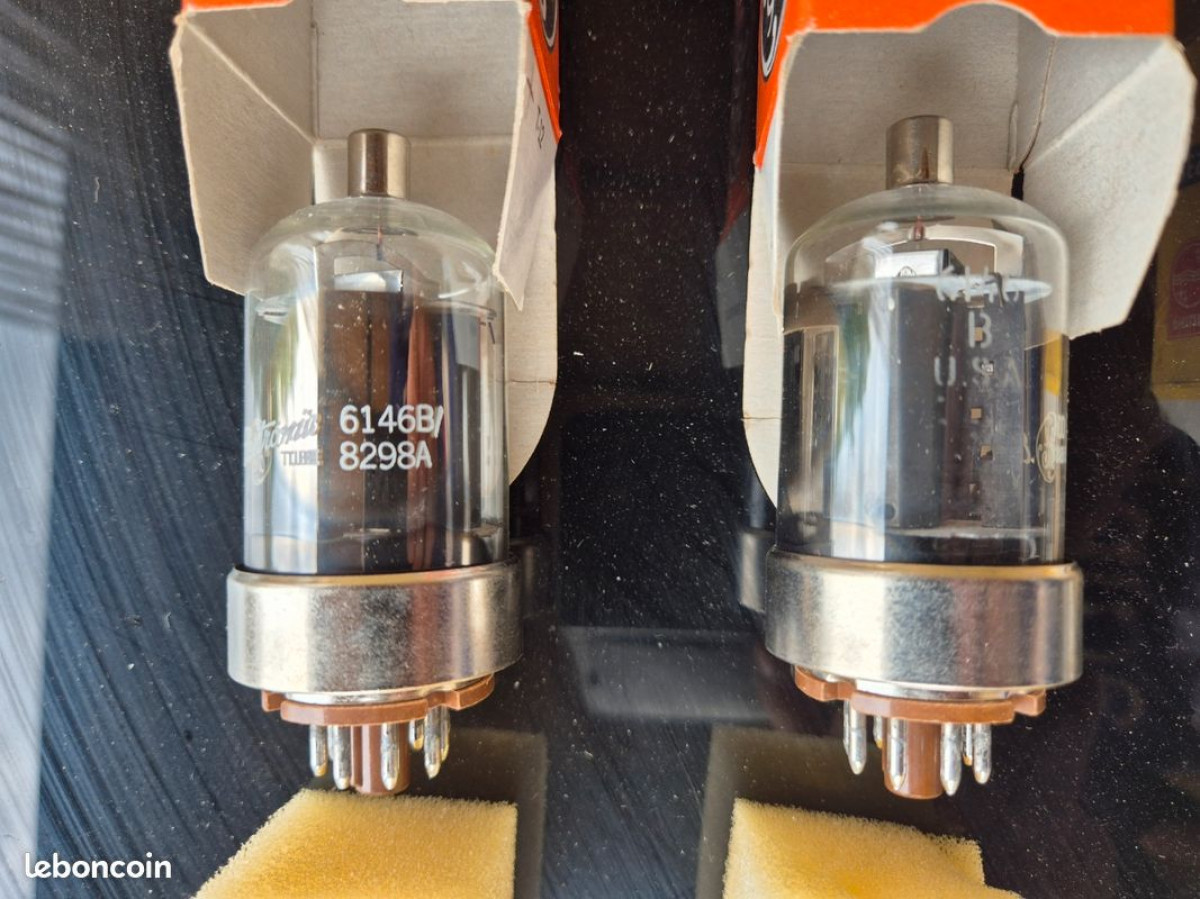

( je ne connais pas du tout ces lampes !)

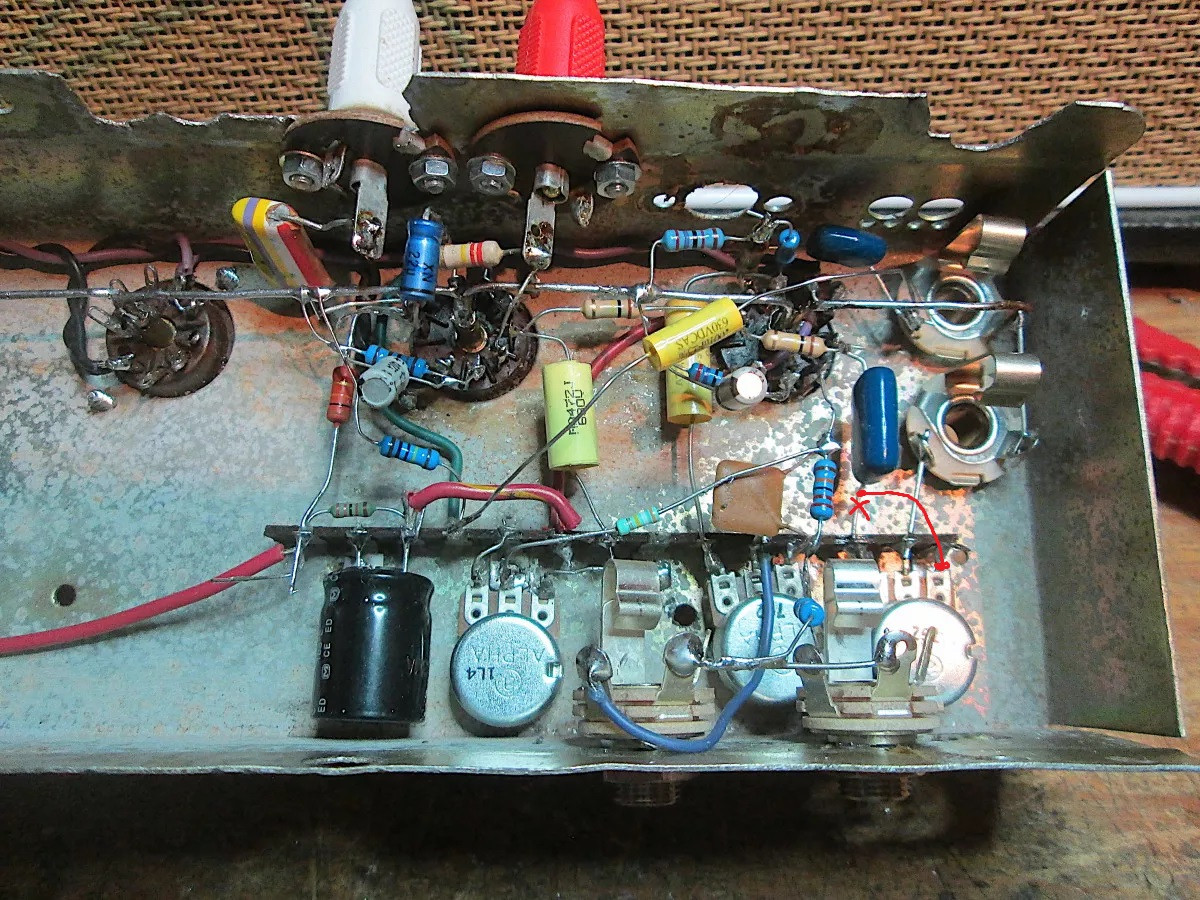

salut doug je suis en train de tracer ton dougelator pour le fun et il me semble avoir trouvé une "erreur" de câblage voir photo :




j en suis encore au début du tracé mais il me semble que tu as relié la sortie ( pin6) avec le condo bleu sur la masse du potar ou alors tu utilises un potar inversé ( rev c ou truc comme ca? )
j ai juste?
edit : même remarque sur la pin 3 après le condo de 330nf jaune il va aussi sur le coté masse potar , tu as des potar particulier c est pas possible ?

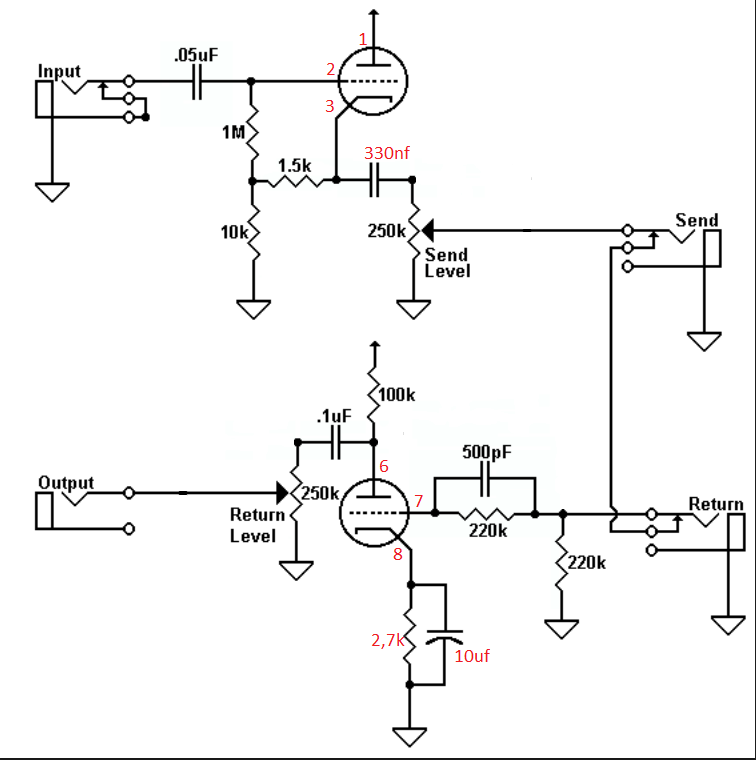

re edit : voila le résultat je dois pas être loin de la "vérité" :



j ai un doute sur la valeur de 10k mais dans l ensemble ca doit être ca l idée
on verra après la sieste et le café ce que le patron me dit
a vue de nez la partie "originale" du montage c est le potar noté rev sur le châssis qui rentre sur la pin 7 via une resistance ( je n ai pas les plans de la reverb sur dumble donc je suppose que c est diffèrent mais j en sais rien , il me faudrait vérifier)

Ouais, c'est ça mais pour les potars, t'as raison, ils sont montés à l'envers ! Erreur de ma part, mais sur une maquette on s'en fiche ! De toute façon, c'est à fond que ça marche le mieux...

vas-y pour la partie reverb !

Bon c afé

Ok, je fais l ensemble demain matin
J ai commencé par le plus simple pour moi , on verra si j arrive a tout faire ,a priori c est ok pour le tracé aussi

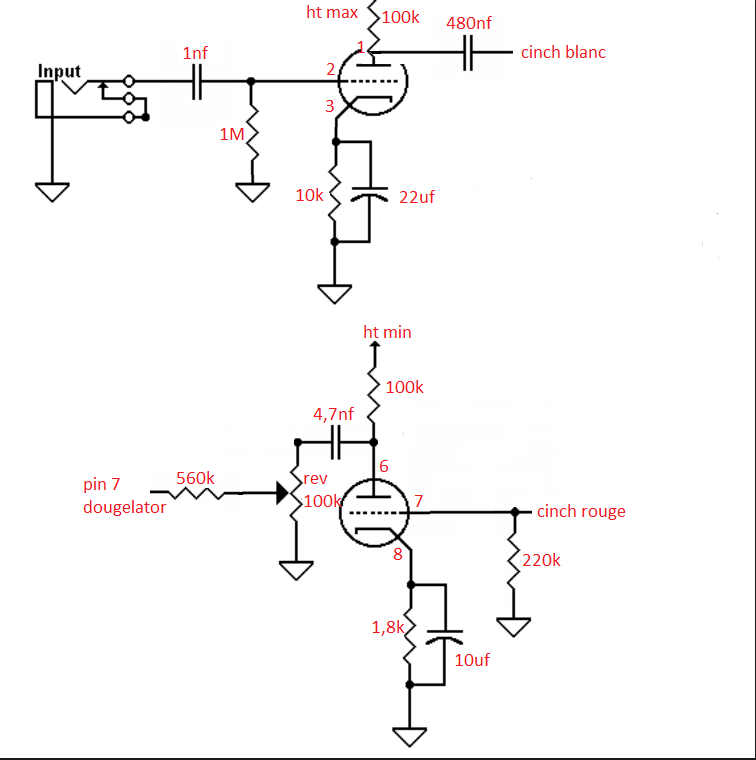

voila chef ,je rends ma copie du matin (plan fait a souris levée) , je pense qu' il y a quelques erreurs de valeurs au minimum car avec une seule photo je peux pas faire de miracle et en plus je ne suis vraiment pas familier de ce genre de montage mais ca me fait pas de mal de voir comment les autres font

10k pour celle du haut !

560K en sortie de potar (mix) en bas.

le reste ça colle...

la lampe est une ECC832, 82 pour attaquer le tank et 83 en sortie.

Que 2 erreurs ,cool je suis pas si mauvais a ce petit jeu j ai pas perdu la main

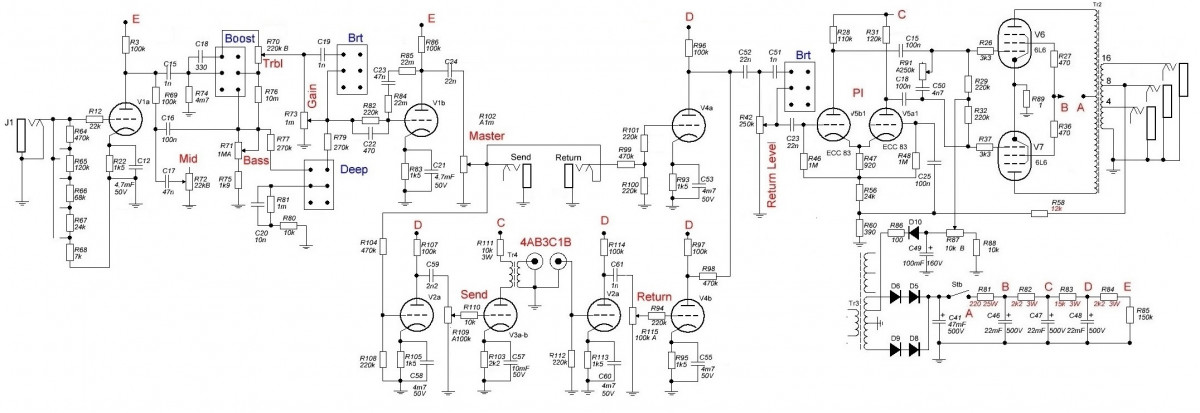

Voila donc le plan rectifié pour les curieux qui s intéressent a ca :

Ce que je comprends de ton montage c est que en fait la partie reverb est plus ou moins en parallèle de la loop , c est une combine a toi de faire comme ca ou bien c est standard chez dumble?

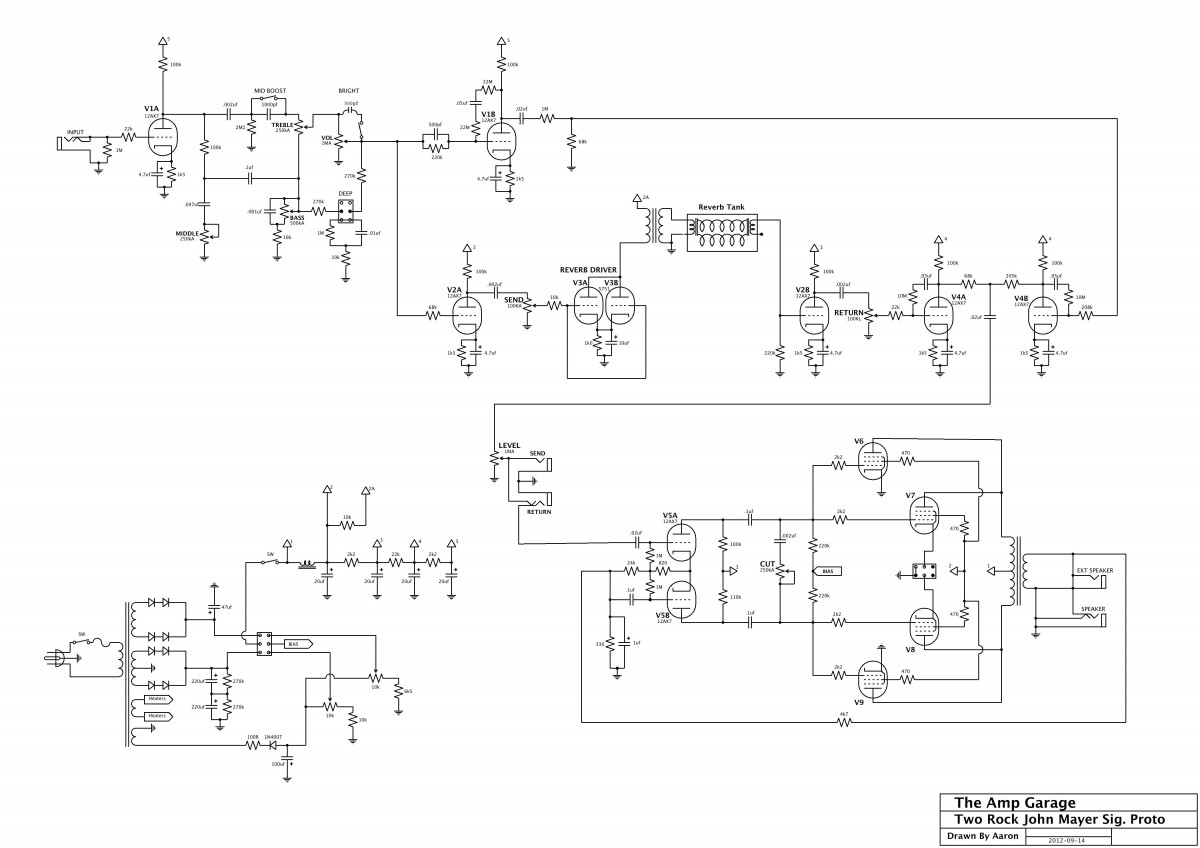

Je n ai pas trouvé d exemple de reverb chez lui mais il me semble que c est pas courant un montage pareil , c est la partie intéressante pour moi .

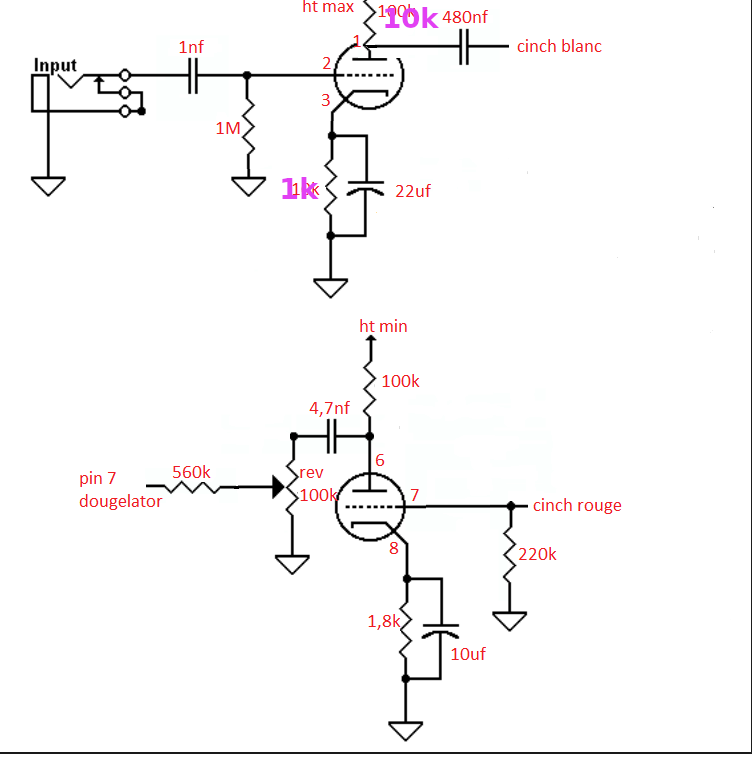

nan ! 10k à l'anode ! c'est une sortie de "puissance" pour attaquer le tank ! Et le condo c'est 470 pas 480 (valeur normalisée!). Tu remarqueras que les "tropical fish" ça se fendille souvent au niveau des patte, faut pas trop les tordre !




Oui, on peut dire que c'est en //, comme ça les effets ne passent pas par la reverb et sont juste mélangés en sortie. Le peu de schémas de Dumble avec reverb que j'ai trouvé n'ont pas de boucle (ODS 13, SSS 4...).

a ok j avais mal compris , merci pour la rectif , en tout cas la façon de faire est intéressante
