Montage kits d’amplis Modulus

• NUFAN
• Vintage Ultra utilisateur

• #120
• Publié par
  NUFAN le 20 Mar 2026, 08:23

oui c'est principalement le split qui fait que c'est moins bassy qu'un JTM...repasse en shared tu verras....et puis aprés tu vas changer le TS, le 1er condo de liasion, les condos apres la redresseusse ... pour finir avec un lead

...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...

• djudjubanton
• Vintage Total utilisateur

• #121
• Publié par
  djudjubanton le 20 Mar 2026, 08:36

Voilà. J’en connais qui en sont venus là.

Et oui comme dit NUFAN c’est l’effet split. Un circuit Bass en shared c’est bien plus bassy.

Pour les personnes que je remercie, je t’ai pas cité NUFAN, honte à moi. Merci à toi aussi bien sûr.

J’ai un PS-2 et j’ai pas de souci de ronflette.

• NUFAN
• Vintage Ultra utilisateur

• #122
• Publié par
  NUFAN le 20 Mar 2026, 08:50

mais je demande rien moi ...aprés en shared cathode tu peux aussi t'amuser à modifier le bias d'origine pour avoir des rendus différents.

...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...

• djudjubanton
• Vintage Total utilisateur

• #123
• Publié par
  djudjubanton le 20 Mar 2026, 09:37

Non mais c’est parce que j’ai un truc à te demander.

• NUFAN
• Vintage Ultra utilisateur

• #124
• Publié par
  NUFAN le 20 Mar 2026, 09:45

djudjubanton a écrit :

Non mais c’est parce que j’ai un truc à te demander.

...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...

• thunderverb
• Custom Cool utilisateur

• #125
• Publié par
  thunderverb le 20 Mar 2026, 13:25

Je démarre le montage du deep fried, en essayant d’être méthodique, ça aidera à faire un beau câblage.

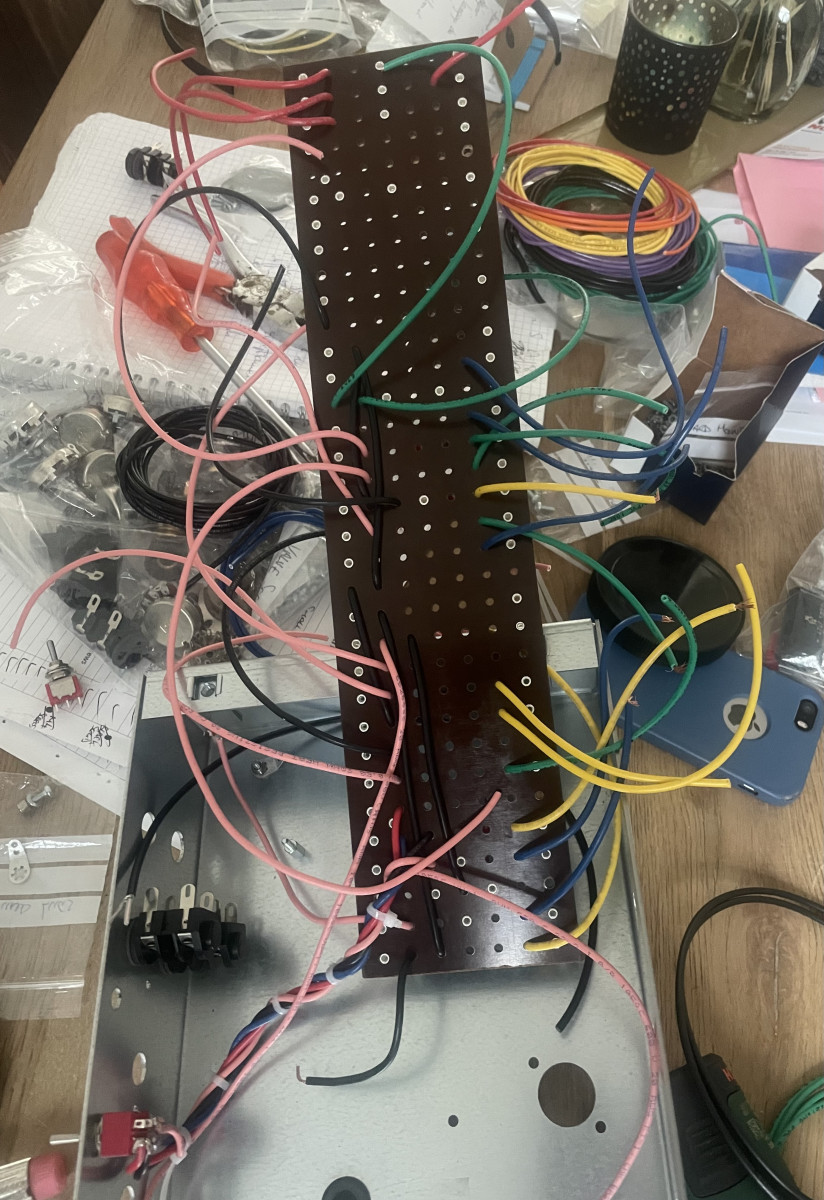

Câblage en cours

Pas mal d’endroit où mettre des switchs.

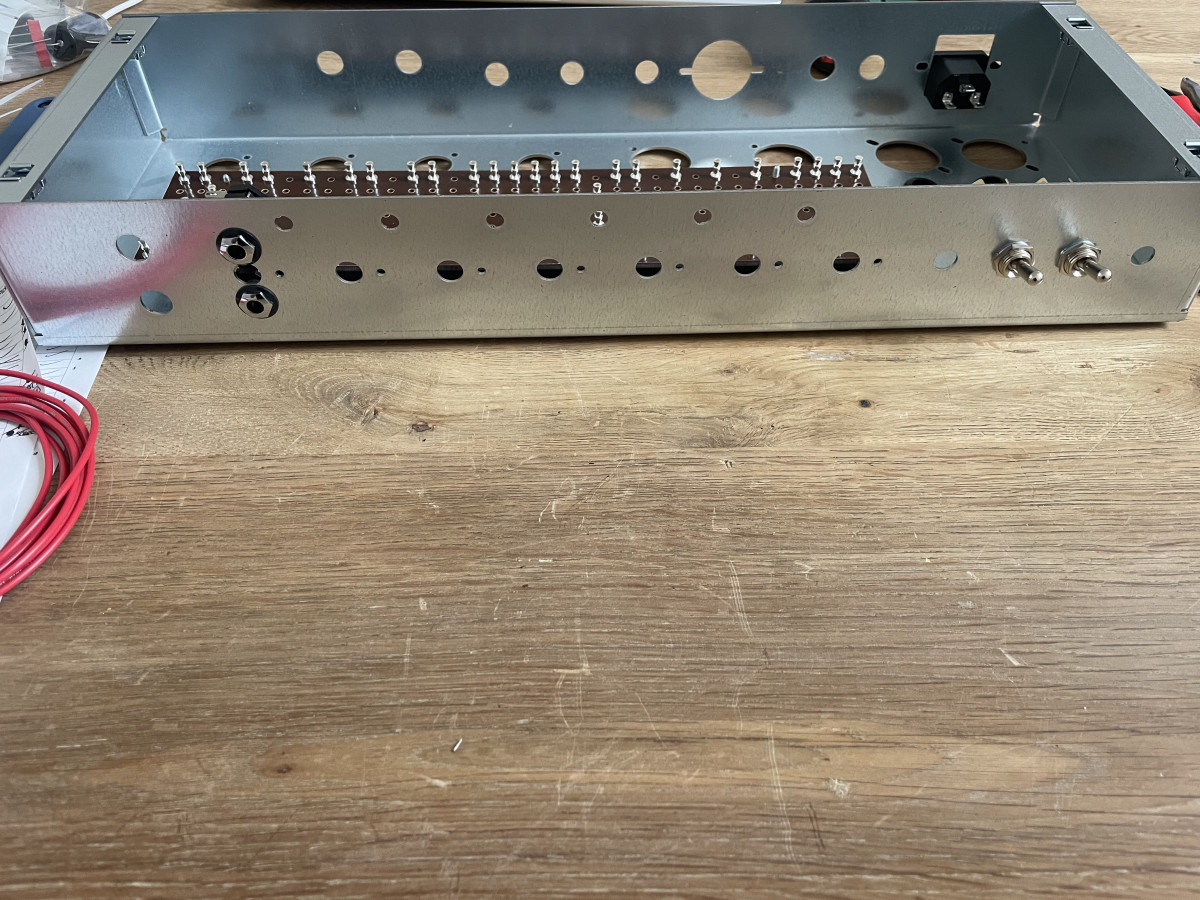

Façade

• thunderverb
• Custom Cool utilisateur

• #126
• Publié par
  thunderverb le 20 Mar 2026, 17:09

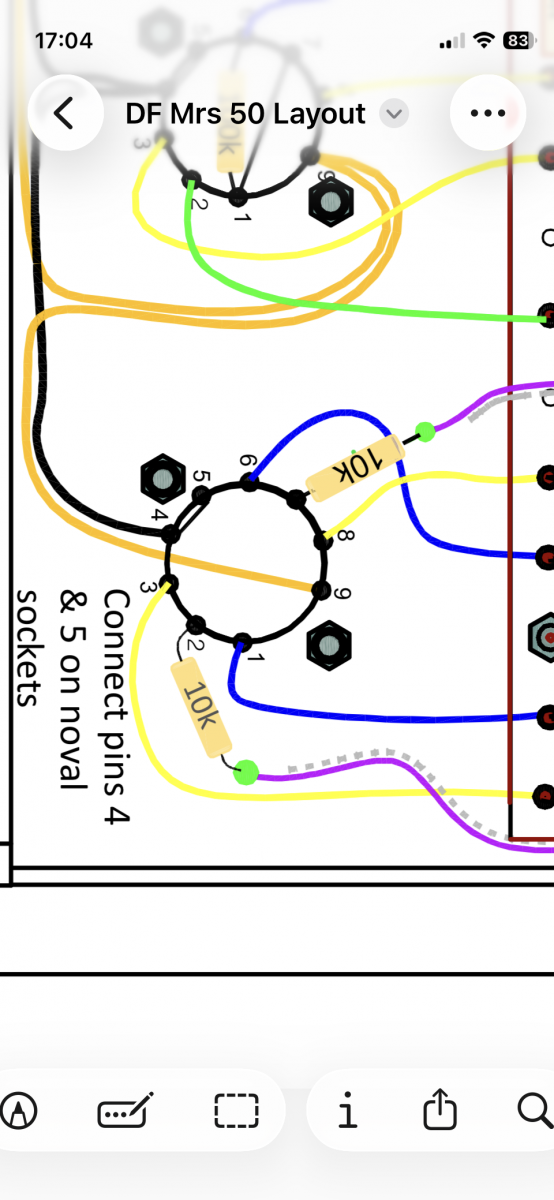

Petite question, sur le schéma est ce que la tresse est soudée sur la R de 10k ou non ? Je ne pense pas mais pas sur ?

Le point vert est la gaine thermo.

Tresse

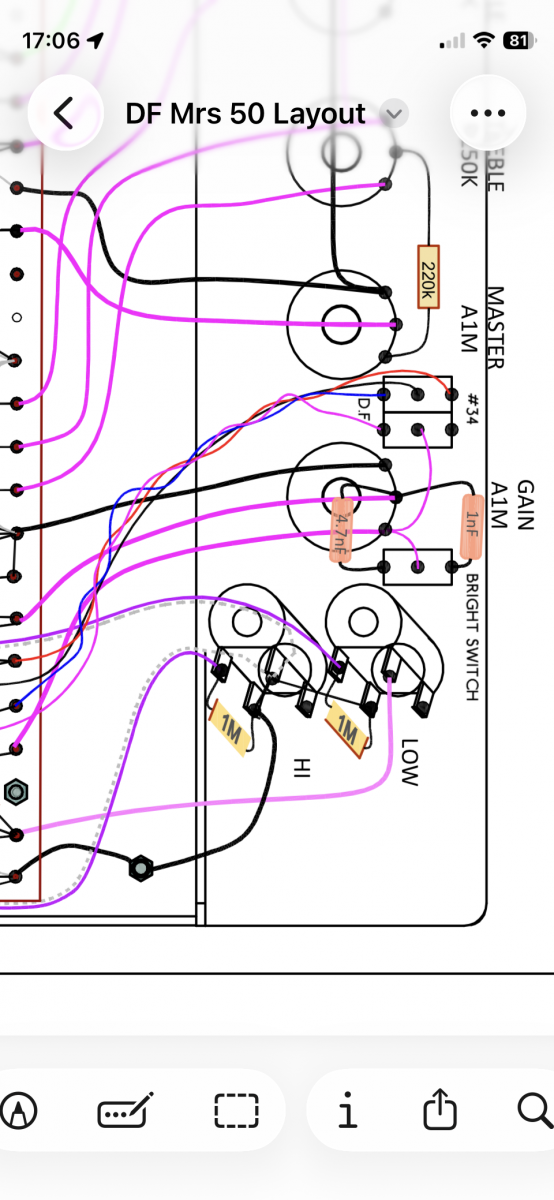

A l’extrémité c’est plus clair :

C’est plus clair

Merci.

• Doug_Watson
• Custom Total utilisateur

• #127
• Publié par
  Doug_Watson le 20 Mar 2026, 17:14

La tresse d'un fil blindé n'est soudée à la masse que d'un seul coté ! Donc coté jack IN.

Sur la photo du chassis on voit ta prise IEC qui ne remplit pas tout le trou rectangulaire... c'est celle livrée avec ? Sinon, ça semble une découpe pour prise avec fusible...

https://www.tubetown.net/ttsto(...).html

Modifié le 20/03/2026 à 17:17

«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron
Non, je n'ai pas rencontré Frankenstein et Epstein au Lichtenstein !

• thunderverb
• Custom Cool utilisateur

• #128
• Publié par
  thunderverb le 20 Mar 2026, 17:16

Merci Doug, je prends bonne note de cette info.

• PiPiRoSe
• Vintage Cool utilisateur

• #129
• Publié par
  PiPiRoSe le 20 Mar 2026, 17:55

ya cet exemple ici :
https://www.guitariste.com/for(...).html

qui est un 800 boosté aussi avec 2 inputs, je soumets l idée voir si ca peut te plaire , c est plus chic de dire j ai un circuit rare Bogner , c est sensiblement la même configuration mais le potar de gain est placé différemment ( pas bien grave) .

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• thunderverb
• Custom Cool utilisateur

• #130
• Publié par
  thunderverb le 20 Mar 2026, 18:08

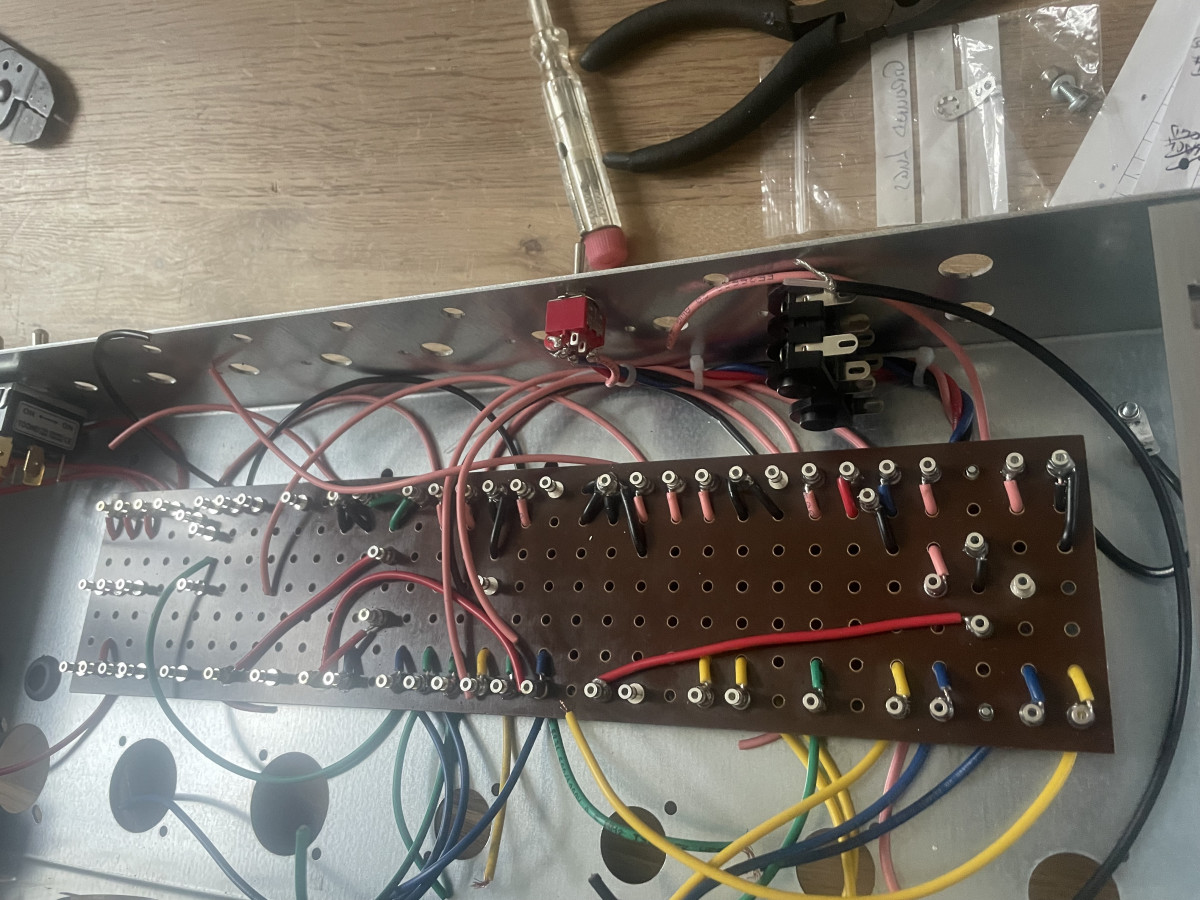

Purée ça prend du temps ! 6h00 de travail. Le mutibrins c’est souple mais pas super pratique à passer, notamment dans les petits orifices du mini switch.

J’arrête pour aujourd’hui, le board est quasi cablé, n’hésitez pas si vous voyez des conneries

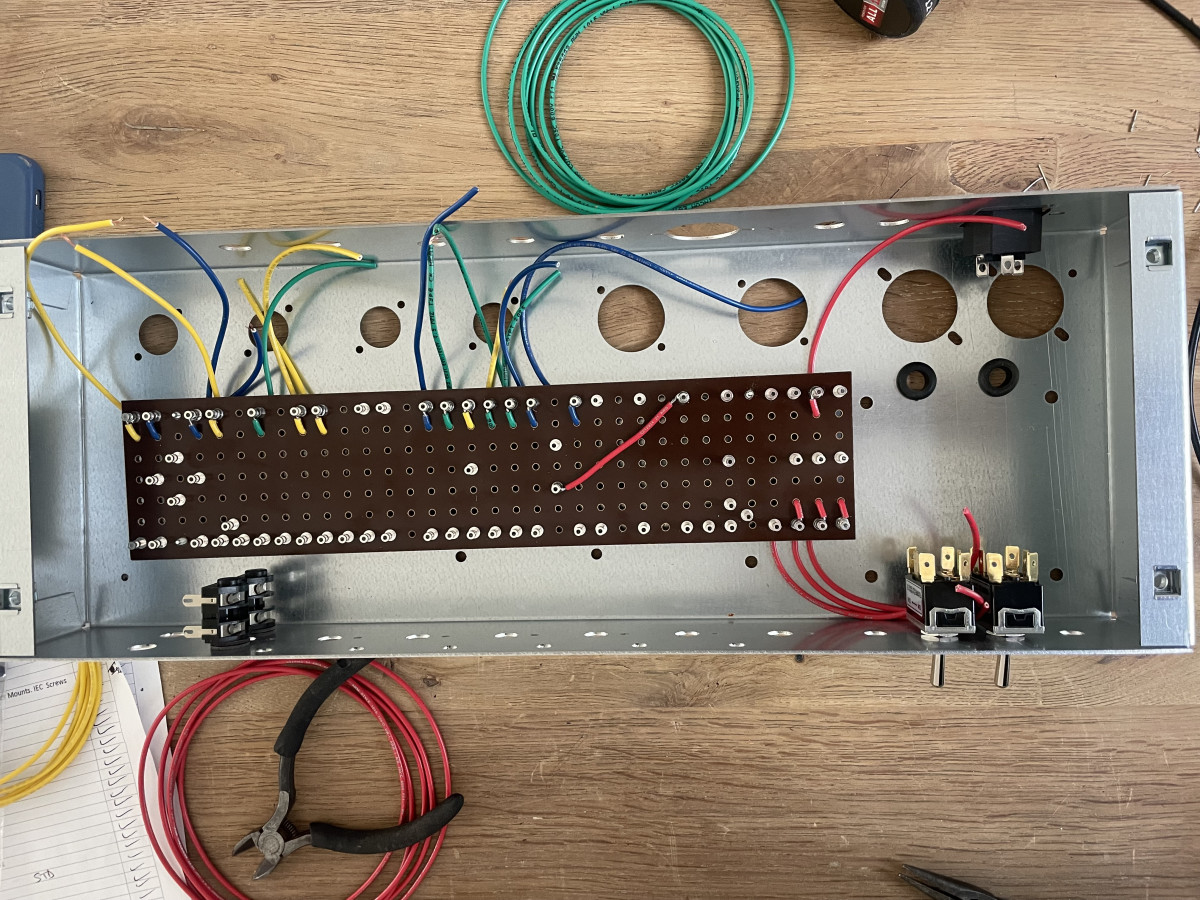

Câblage

En cours

• NUFAN
• Vintage Ultra utilisateur

• #131
• Publié par
  NUFAN le 20 Mar 2026, 19:04

c'est le blindage sur les entrées des grilles, ça doit juste être connecté à la masse à l'autre bout. Mais c'est du câble Gibson que tu as?

EDIT: trop lent

Modifié le 20/03/2026 à 19:05

...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...

• thunderverb
• Custom Cool utilisateur

• #132
• Publié par
  thunderverb le 20 Mar 2026, 19:12

NUFAN a écrit :

c'est le blindage sur les entrées des grilles, ça doit juste être connecté à la masse à l'autre bout. Mais c'est du câble Gibson que tu as?

EDIT: trop lent

Oui c’est ça, pourquoi Gibson ?

• NUFAN
• Vintage Ultra utilisateur

• #133
• Publié par
  NUFAN le 20 Mar 2026, 19:16

c'était une boutade

...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...

• thunderverb
• Custom Cool utilisateur

• #134
• Publié par
  thunderverb le 20 Mar 2026, 20:49

NUFAN a écrit :

oui c'est principalement le split qui fait que c'est moins bassy qu'un JTM...repasse en shared tu verras....et puis aprés tu vas changer le TS, le 1er condo de liasion, les condos apres la redresseusse ... pour finir avec un lead

Je l’ai essayé en shared, mais oui, je préfère en split. Des lead j’en ai 2, donc il n’évoluera pas de cette manière, mais peut être un upgrade des condos Sozo par des Mustards, mais j’attends un peu, il semblerait qu’un ampli se rôde un peu, une vingtaine d’heures.

• NUFAN
• Vintage Ultra utilisateur

• #135
• Publié par
  NUFAN le 20 Mar 2026, 21:35

change le bias et ça te plaira pareil ::
essaye des HP plutôt que des condos

...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...
