Ben.oît
stonewolf a écrit :
...




Bonjour,

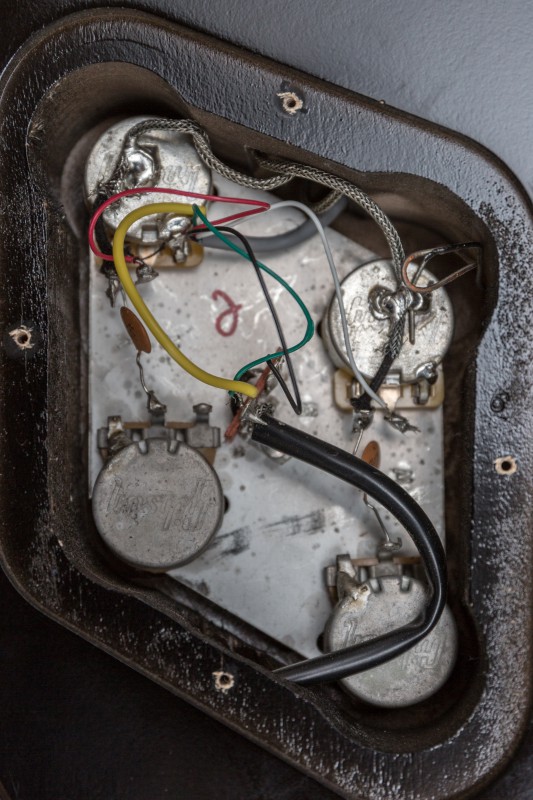

Je déterre ce sujet pour une question au sujet de ce point de masse au milieu. Ca sert à centraliser la masse? Ca évite les fils qui relient les 4 potards?

Si je comprends bien : la tresse de masse court sur les 2 pattes de cette masse et le jaune et le vert sur la patte de droite quand au fil noir sur la patte de gauche (avec la tresse de masse qui lui revient dessus aussi?).
Es könnte auch anders sein
djudjubanton
Ben.oît a écrit :
Bonjour,

Je déterre ce sujet pour une question au sujet de ce point de masse au milieu. Ca sert à centraliser la masse? Ca évite les fils qui relient les 4 potards?

Si je comprends bien : la tresse de masse court sur les 2 pattes de cette masse et le jaune et le vert sur la patte de droite quand au fil noir sur la patte de gauche (avec la tresse de masse qui lui revient dessus aussi?).


Salut,

non c'est une barrette de connexion du sélecteur au jack pour le commun de phase du sélecteur ET pour la masse.
Les fils qui relient les 4 potards sont remplacés par la plaque métallique dans la cavité sous les potards qui fait office de masse commune.
Le vert est la masse du sélecteur et le jaune est soudé sur la tresse de blindage du câble 4 conducteurs du sélecteur (rouge/blanc/noir/vert). Vert et jaune reliés ensemble à la masse pour éviter des bruits parasites dus à la longueur du câble 4c.
Le noir est donc le commun du sélecteur (+) relié au fil noir en tissu du jack (à l'intérieur de la tresse). Les 2 bornes de la barrette sont respectivement une phase et une masse.
Ben.oît
djudjubanton a écrit :
Ben.oît a écrit :
Bonjour,

Je déterre ce sujet pour une question au sujet de ce point de masse au milieu. Ca sert à centraliser la masse? Ca évite les fils qui relient les 4 potards?

Si je comprends bien : la tresse de masse court sur les 2 pattes de cette masse et le jaune et le vert sur la patte de droite quand au fil noir sur la patte de gauche (avec la tresse de masse qui lui revient dessus aussi?).


Salut,

non c'est une barrette de connexion du sélecteur au jack pour le commun de phase du sélecteur ET pour la masse.
Les fils qui relient les 4 potards sont remplacés par la plaque métallique dans la cavité sous les potards qui fait office de masse commune.
Le vert est la masse du sélecteur et le jaune est soudé sur la tresse de blindage du câble 4 conducteurs du sélecteur (rouge/blanc/noir/vert). Vert et jaune reliés ensemble à la masse pour éviter des bruits parasites dus à la longueur du câble 4c.
Le noir est donc le commun du sélecteur (+) relié au fil noir en tissu du jack (à l'intérieur de la tresse). Les 2 bornes de la barrette sont respectivement une phase et une masse.



Merci pour ton aide. Hélas mon câblage est bon mais pas de son. Je cherche... si ça me gonfle trop : je ressoude tout. J'ai acheté une LP récemment avec une panne à ce niveau. Il doit y avoir un faux contact qui se cache là dessous car ma réparation à duré 2 jours.
Es könnte auch anders sein
djudjubanton
Testes toutes les continuités au multimètre, tu vas trouver comme ça.
Ben.oît
Moi non mais non luthier oui:
Sélecteur défectueux et une soudure qui venait et allait selon son grès.
Une heure dans ses mains hier et whaaaa!
Quelle claque ces Classic 57 !
Cette guitare est guérie et c’est une tuerie.
