Studiolab39
He bien je suis assez d'accord aussi ! le changement de photos enlèvera ces ambiguïté !!!
Comptez sur moi pour le faire assez vite, mais ça ne sera pas fait sous 24 H ... imaginez :
ré-impression, perçage ect ect ...

Ceci étant réglé merci à ceux qui m 'ont fait part de leur vision des choses (plutôt réalistes d'ailleurs) et de leurs conseils .... mais je vois toute même que certaines personnes ont bien compris que la fabrications des pédales n'est pas ce que l'on cherche ...
En fait vendre des pièces détachées, des PCB et des boitiers imprimés me conviendrai !

Fabriquer une pédale prend 3H00 avec beaucoup d'organisation !!!! ajoute à cela le prix des composants et fait la différence. tu comprendra pourquoi on cherche pas forcément à les faire .. Par contre je les fait bien ! avec des composants qui vont bien !


Salut les gars,
A bientôt
Franck
wendam59
Je suis d accord avec ce qui a été dit plus haut concernant le fait de citer ou estampillée la marque ou modèle d origine!
Concernant les kits on va être dans quel ordre de prix?
geogeo68
Tiens en parlant des composants tes MA856 m'intéresse
La source est fiable ?
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Studiolab39
geogeo68 a écrit :
Tiens en parlant des composants tes MA856 m'intéresse
La source est fiable ?



Salut geogeo68 …
Oui elle est fiable, mais qu'entends tu vraiment par fiable ?
Savoir si ce sont des fausses ou des vraies ?
J'ai fait un clone de la prince of tone avec différentes diodes avant que je trouve les MA856...
Le meilleur résultat était avec des 1n34 (en substitution des MA 856) et des 1n4148 (en substitution des 1S158, mais lorsque nous avons mis des MA856 et des 1S1588 c'est vrai que le son était plus qualitatif …


J'ai deux sources en fait pour cette référence, pour moi elles sont nickel !!!

Voilà… Tout n'est pas encore sur le site, mais j'ai vraiment plein de truc donc n'hésitez pas à me demander …


Franck
marcelus-rach
Tu prévois des guides explicatifs pour les kits ou bien faut-il déjà être un peu aguerri ?
«La marche des vertueux est semée d'obstacles qui sont les entreprises égoïstes que fait sans fin surgir l'œuvre du Malin. Béni soit-il l'homme de bonne volonté qui, au nom de la charité, se fait le berger des faibles qu'il guide dans la vallée d'ombre, de la mort et des larmes, car il est le gardien de son frère et la providence des enfants égarés. J'abattrai alors le bras d'une terrible colère, d'une vengeance furieuse et effrayante sur les hordes impies qui pourchassent et réduisent à néant les brebis de Dieu. Et tu connaîtras pourquoi mon nom est l'éternel quand sur toi s'abattra la vengeance du Tout-Puissant.»
Studiolab39
Salut Marcelus

Il y aura toutes les l'explication du kit, plan de montage et vidéo des étapes principales de montage ... Si tu sais souder, tu devrais t'en sortir ...

Franck
Taupe
  • #21
  • Publié par
    Taupe
    le 21 Dec 18, 20:53
Studiolab39 a écrit :
Salut à tous ....
Prochainement nous allons faire des petits comparatifs sur :

- la sovereign original VS clone
- la fameuse king of tone ... là nous comparerons 2 clones mais avec des composants différents ... nous ferons deux demie King et nous vous expliquerons les avantages à avoir 2 pédales plutôt qu'un seule !
- La Klon Centaur (overdrive mythique) ! Nous n'avons eu l'occasion de la comparer avec une originale qu'une seule fois ! Nous l'écouterons tout de même ...

Nous sommes nouveau ici, le temps de bien comprendre comment poster vidéo et photos et nous parlerons de tout cela ....

@++
Franck


Moi je veux bien te faire le comparo Klon / Clone de Klon ^^
geogeo68
Studiolab39 a écrit :
geogeo68 a écrit :
Tiens en parlant des composants tes MA856 m'intéresse
La source est fiable ?



Salut geogeo68 …
Oui elle est fiable, mais qu'entends tu vraiment par fiable ?
Savoir si ce sont des fausses ou des vraies ?
J'ai fait un clone de la prince of tone avec différentes diodes avant que je trouve les MA856...
Le meilleur résultat était avec des 1n34 (en substitution des MA 856) et des 1n4148 (en substitution des 1S1588 ), mais lorsque nous avons mis des MA856 et des 1S1588 c'est vrai que le son était plus qualitatif …


J'ai deux sources en fait pour cette référence, pour moi elles sont nickel !!!

Voilà… Tout n'est pas encore sur le site, mais j'ai vraiment plein de truc donc n'hésitez pas à me demander …


Franck


Bah actuellement soit j'en ai trouvé par un gars aux pays bas qui les vends une blinde soit on les trouve via AliExpress pour une misère mais je doute de l'authenticité

J'en ai monté quelques une (cf. ma signature ) dont une en MA856 et je n'ai pas trouvé ça sidérant, je préfère de loin le son des 1N4001, des BAT41/46 ou des 1N34A effectivement.

Alors oui je n'ai pas eu la chance de posséder l'originale pour comparer mais c'est drôle car aujourd'hui encore un gars à qui j'ai vendu plusieurs clones/pédales m'a dit avoir sincèrement préféré ma version montée avec d'autres diodes et c'est déjà le deuxième qui me le dit.
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Studiolab39
Salut Geogeo,
ba ça je suis tout à fait d'accord avec toi .... des fois les gens cherche absolument à avoir l'original
alors d'autres composants fonctionnent mieux ou conviennent mieux pour ton son tout simplement !
Bon, par contre dans le cas présent j'ai préféré avec les MA856 .... le son est plus riche en harmonic et plus "bright"je trouve ....

Voilà ....

Normalement il est prévu la semaine prochaine que je post un article entre une pédale avec MA856 et une pédale avec des 1n34 ...

Alors peut être ça te donnera une idée !

Franck
Studiolab39
geogeo68 a écrit :

Mon seul conseil;
Tu devrais mettre des photos des circuits
Les gratteux aiment ça


tu veux dire les pcb avec les composants soudés dessus ou sans composants ?
Franck
Studiolab39
El Phaco a écrit :
Avec les composants !


OK OK je démonte ce soir des pédales et vais vous envoyer 2-3 photos …

En attendant pour ceux qui ne l'on pas vu, voici une vidéo qui montre comment nous faisons nos PCB … Ca n'a rien d'exeptionnel, mais peut être que certains ne connaissaient pas.

Nous avons tout ce qu'il faut pour les faire en traditionnel, mais c'est tellement plus rapide, propre et pécis que nous n'en faisons quasiment plus avec de la chimie ...




Franck
geogeo68
C'est top
Bravo d'avoir investi dans un procédé plus propre !

Et oui pour les photos de l'intérieur
Surtout pour montrer tes câblages, composants, pcb, etc.

J'ai cannibalisé un vieil ampli il y a quelques temps où j'en ai trouvé quelques MA856 mais pas assez pour une KOT

Du coup Je pense que je te commanderai quelques unes pour compléter
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Studiolab39
alors, je viens d'ouvrir une de mes klon C-----R

- Je mets des connecteurs pour les potards et les jacks c'est plus pratique pour le SAV au cas ou !!
- les 2 jacks sont montés sur un petit pcb, cela évite en cas de desserrage que je jack tourne et endommage les câbles à l'intérieur ... (je me sert de la bascule des jacks lorsque je met plusieurs pédales dans un boitier...)
- Je met un colorant bleu dans le vernis de protection ... (j'aime bien le bleu ! )
- Le 3 PDT et l'alimentation sont soudés sur le PCB (cela évite tout un bordel de cable à l'intérieur ...)

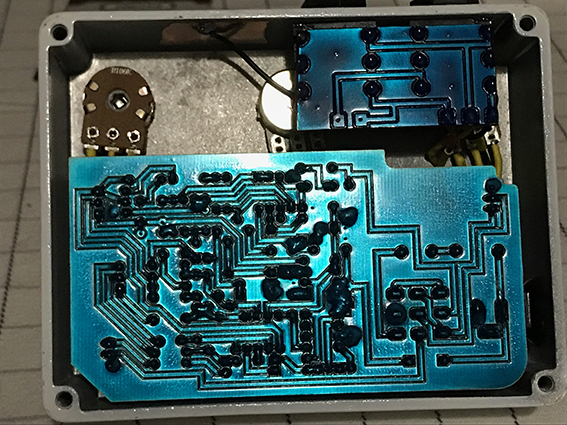

Intérieur de la Klon (clone)

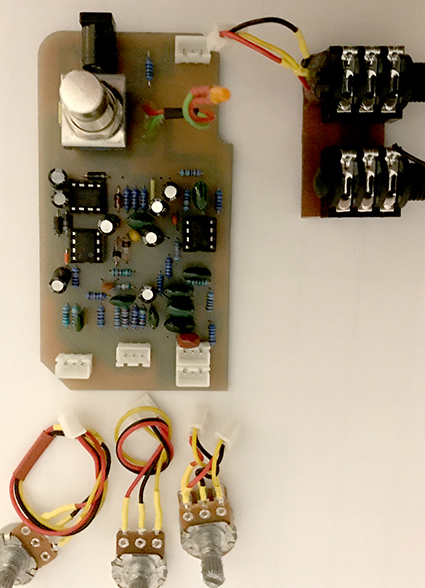

éclaté de l'intérieur

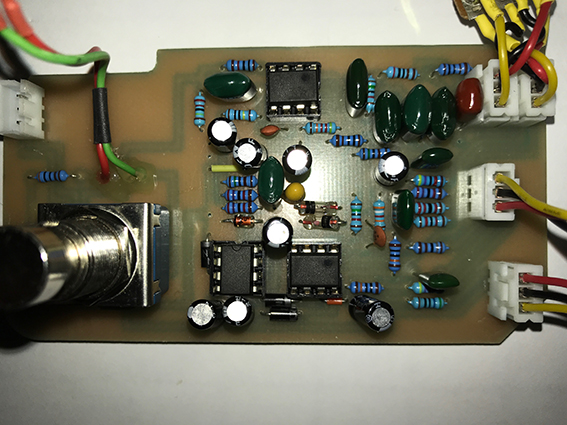

composants sur PCB

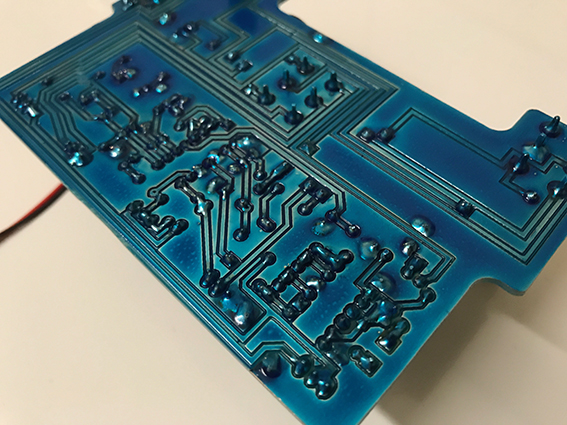

Une plexi tone que je viens de finir


Voilà j'espère que ça vous plaira ... Passez tous d'excellente fêtes !!!!

Franck
