Pédalier switcher

Forum Electro Harmonix
  • #1
  • Publié par
    nicoshred
    le 17 Apr 22, 12:02
Bonjour a tous et a toutes. J'ai récemment acquis un pédalier switcher midi, le super switcher de chez Electro harmonix https://www.thomann.de/fr/elec(...)r.htm
J'ai pu terminer mon montage et commander les canaux de ma tête d'ampli evh 5150 via midi.
Ma question, est simple est ce que ce genre de pédalier remplace une boucle d'effets d'ampli et peut donc me préserver de branchements de 2 câbles supplémentaires et donc juste brancher directement en midi, ou suis je quand même obligé de passer en plus par la boucle d'effets de mon ampli ?
Merci pour vos réponses
  • #3
  • Publié par
    nicoshred
    le 17 Apr 22, 12:26
d402 a écrit :
Acheter ce type de switcher juste pour changer les canaux en midi de son amplificateur, c'est un peut disproportionner!
Il faut le brancher en 4 câbles et bien sur utiliser la boucle d'effet de l'ampli dans le câblage de l'ensemble!


Non ça n'était pas juste pour cette utilisation . Effectivement ce serait disproportionné... C'est aussi et surtout pour éviter les claquettes ????. Bon du coup j'ai ma réponse, je branche ma boucle d'effets d'ampli plus le câble midi. Merci
  • #4
  • Publié par
    nicoshred
    le 01 May 22, 12:49
Je deterre ce sujet, car je n'en ai pas fini avec ces branchements !! La boucle d'effets est bien active dans le switcher, mais en sortie, celle qui doit ensuite aller direct sur l'ampli, plus de sons... Il y a un signal quand je branche la sortie du jack, mais une fois dans l'input de l'ampli, plus rien !! J'enrage !! Help si quelqu'un a la solution
TheSoulsRemain
nicoshred a écrit :
Je deterre ce sujet, car je n'en ai pas fini avec ces branchements !! La boucle d'effets est bien active dans le switcher, mais en sortie, celle qui doit ensuite aller direct sur l'ampli, plus de sons... Il y a un signal quand je branche la sortie du jack, mais une fois dans l'input de l'ampli, plus rien !! J'enrage !! Help si quelqu'un a la solution


Je comprends pas trop ton truc parce que tu n'utilises pas les bons termes.

Montre un schéma de branchement stp en utilisant les termes (inscriptions) de ton ampli et du switcher
Les liens intéressants :

La vérité sur le retubage d'un Mesa/Boogie
https://www.guitariste.com/for(...).html

La vérité sur le réglage de BIAS d'un Dual Rectifier
https://www.guitariste.com/for(...).html

La vérité sur le code couleur des tubes Mesa/Boogie
https://www.guitariste.com/for(...)52643
  • #6
  • Publié par
    nicoshred
    le 01 May 22, 13:12
TheSoulsRemain a écrit :
nicoshred a écrit :
Je deterre ce sujet, car je n'en ai pas fini avec ces branchements !! La boucle d'effets est bien active dans le switcher, mais en sortie, celle qui doit ensuite aller direct sur l'ampli, plus de sons... Il y a un signal quand je branche la sortie du jack, mais une fois dans l'input de l'ampli, plus rien !! J'enrage !! Help si quelqu'un a la solution


Je comprends pas trop ton truc parce que tu n'utilises pas les bons termes.

Montre un schéma de branchement stp en utilisant les termes (inscriptions) de ton ampli et du switcher

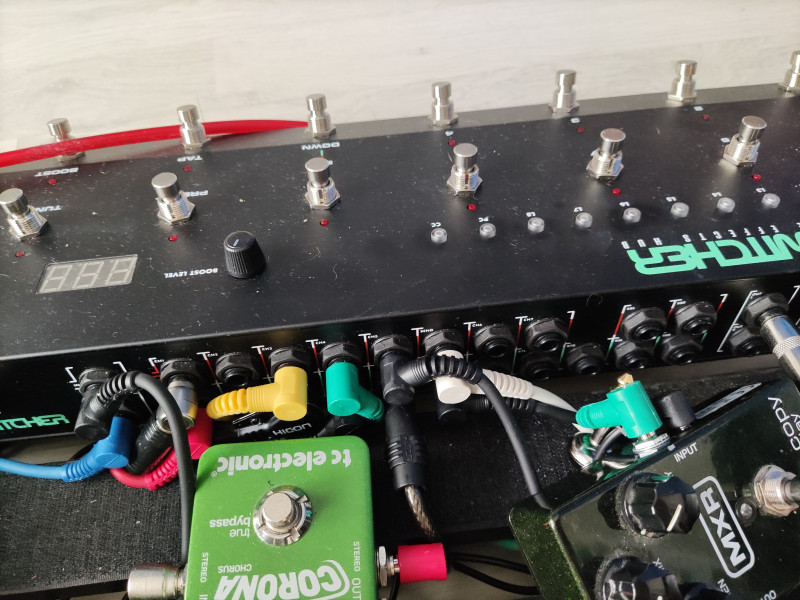

Voici une photo ci-jointe. De gauche a droite... A gauche entrée guitare plus tuner en dessous, ensuite les boucles d'effets, entre les entrées/sorties 5 et de 6 la boucle allant et revenant de l'ampli, puis complètement a droite la sortie pour aller a l'ampli. Un evh 5150 . En direct sans boucle ça fonctionne, mais dès que je fais les choses dans les règles de l'art avec la boucle je n'ai plus de son en branchant de la sortie out a l'ampli, et pourtant en branchant out et en touchant l'extrémité du jack devant aller a l'ampli il y a un signal...

Super switcher
TheSoulsRemain
nicoshred a écrit :
TheSoulsRemain a écrit :
nicoshred a écrit :
Je deterre ce sujet, car je n'en ai pas fini avec ces branchements !! La boucle d'effets est bien active dans le switcher, mais en sortie, celle qui doit ensuite aller direct sur l'ampli, plus de sons... Il y a un signal quand je branche la sortie du jack, mais une fois dans l'input de l'ampli, plus rien !! J'enrage !! Help si quelqu'un a la solution


Je comprends pas trop ton truc parce que tu n'utilises pas les bons termes.

Montre un schéma de branchement stp en utilisant les termes (inscriptions) de ton ampli et du switcher


Voici une photo ci-jointe. De gauche a droite... A gauche entrée guitare plus tuner en dessous, ensuite les boucles d'effets, entre les entrées/sorties 5 et de 6 la boucle allant et revenant de l'ampli, puis complètement a droite la sortie pour aller a l'ampli. Un evh 5150 . En direct sans boucle ça fonctionne, mais dès que je fais les choses dans les règles de l'art avec la boucle je n'ai plus de son en branchant de la sortie out a l'ampli, et pourtant en branchant out et en touchant l'extrémité du jack devant aller a l'ampli il y a un signal...

Super switcher


A priori c'est normal.... si tu mets le jack qui va dans return de ton ampli dans la sortie jack SEND à droite du la boucle 5 (il y a un SEND et RETURN l'un au dessus de l'autre)

EDIT : sur ta photo on voit pas tout très bien...et quand je vois ces jacks arcenciels .....bref essaye de faire un schéma parce que j'ai quand même du mal à voir comment c'est câblé exactement.

A voir comme ça je testerai déjà en facade de l'ampli sans boucle, d'où ma demande.
ENsuite je testerai uniquement avec la boucle. C'est à dire entre les boucle 1 à 5 sachant que le IN c'est la guitare et le SEND va dans l'input de l'ampli.

Ensuite le SEND du EHX va dans le INPUT de l'ampli, le return vient du SEND de l'ampli et le OUT va dans le RETURN de l'ampli.
Les liens intéressants :

La vérité sur le retubage d'un Mesa/Boogie
https://www.guitariste.com/for(...).html

La vérité sur le réglage de BIAS d'un Dual Rectifier
https://www.guitariste.com/for(...).html

La vérité sur le code couleur des tubes Mesa/Boogie
https://www.guitariste.com/for(...)52643
  • #8
  • Publié par
    nicoshred
    le 01 May 22, 13:23
TheSoulsRemain a écrit :
nicoshred a écrit :
TheSoulsRemain a écrit :
nicoshred a écrit :
Je deterre ce sujet, car je n'en ai pas fini avec ces branchements !! La boucle d'effets est bien active dans le switcher, mais en sortie, celle qui doit ensuite aller direct sur l'ampli, plus de sons... Il y a un signal quand je branche la sortie du jack, mais une fois dans l'input de l'ampli, plus rien !! J'enrage !! Help si quelqu'un a la solution


Je comprends pas trop ton truc parce que tu n'utilises pas les bons termes.

Montre un schéma de branchement stp en utilisant les termes (inscriptions) de ton ampli et du switcher


Voici une photo ci-jointe. De gauche a droite... A gauche entrée guitare plus tuner en dessous, ensuite les boucles d'effets, entre les entrées/sorties 5 et de 6 la boucle allant et revenant de l'ampli, puis complètement a droite la sortie pour aller a l'ampli. Un evh 5150 . En direct sans boucle ça fonctionne, mais dès que je fais les choses dans les règles de l'art avec la boucle je n'ai plus de son en branchant de la sortie out a l'ampli, et pourtant en branchant out et en touchant l'extrémité du jack devant aller a l'ampli il y a un signal...

Super switcher


A priori c'est normal.... si tu mets le jack qui va dans return de ton ampli dans la sortie jack SEND à droite du la boucle 5 (il y a un SEND et RETURN l'un au dessus de l'autre)


Le send du switcher dans le send de l'ampli et le return du switcher au return de l'ampli, jusque là j'ai bon n'est ce pas ?
TheSoulsRemain
nicoshred a écrit :
TheSoulsRemain a écrit :
nicoshred a écrit :
TheSoulsRemain a écrit :
nicoshred a écrit :
Je deterre ce sujet, car je n'en ai pas fini avec ces branchements !! La boucle d'effets est bien active dans le switcher, mais en sortie, celle qui doit ensuite aller direct sur l'ampli, plus de sons... Il y a un signal quand je branche la sortie du jack, mais une fois dans l'input de l'ampli, plus rien !! J'enrage !! Help si quelqu'un a la solution


Je comprends pas trop ton truc parce que tu n'utilises pas les bons termes.

Montre un schéma de branchement stp en utilisant les termes (inscriptions) de ton ampli et du switcher


Voici une photo ci-jointe. De gauche a droite... A gauche entrée guitare plus tuner en dessous, ensuite les boucles d'effets, entre les entrées/sorties 5 et de 6 la boucle allant et revenant de l'ampli, puis complètement a droite la sortie pour aller a l'ampli. Un evh 5150 . En direct sans boucle ça fonctionne, mais dès que je fais les choses dans les règles de l'art avec la boucle je n'ai plus de son en branchant de la sortie out a l'ampli, et pourtant en branchant out et en touchant l'extrémité du jack devant aller a l'ampli il y a un signal...

Super switcher


A priori c'est normal.... si tu mets le jack qui va dans return de ton ampli dans la sortie jack SEND à droite du la boucle 5 (il y a un SEND et RETURN l'un au dessus de l'autre)


Le send du switcher dans le send de l'ampli et le return du switcher au return de l'ampli, jusque là j'ai bon n'est ce pas ?


j'ai édité& mon précédent message.
non c'est pas bon.
le SEND du EHX va dans l'input de l'ampli.
Le Return du EHX va dans le SEND de l'ampli.
Le OUT du EHX va dans le RETURN de l'ampli.
Les liens intéressants :

La vérité sur le retubage d'un Mesa/Boogie
https://www.guitariste.com/for(...).html

La vérité sur le réglage de BIAS d'un Dual Rectifier
https://www.guitariste.com/for(...).html

La vérité sur le code couleur des tubes Mesa/Boogie
https://www.guitariste.com/for(...)52643
  • #11
  • Publié par
    nicoshred
    le 01 May 22, 13:35
TheSoulsRemain a écrit :
nicoshred a écrit :
TheSoulsRemain a écrit :
nicoshred a écrit :
TheSoulsRemain a écrit :
nicoshred a écrit :
Je deterre ce sujet, car je n'en ai pas fini avec ces branchements !! La boucle d'effets est bien active dans le switcher, mais en sortie, celle qui doit ensuite aller direct sur l'ampli, plus de sons... Il y a un signal quand je branche la sortie du jack, mais une fois dans l'input de l'ampli, plus rien !! J'enrage !! Help si quelqu'un a la solution


Je comprends pas trop ton truc parce que tu n'utilises pas les bons termes.

Montre un schéma de branchement stp en utilisant les termes (inscriptions) de ton ampli et du switcher


Merci pour tout ça, je vais tester cette après midi ????. Pour les jacks arc en ciel c'est du provisoire ????, c'est pas le top effectivement. Déjà il faut que je vois si ça fonctionne....
Voici une photo ci-jointe. De gauche a droite... A gauche entrée guitare plus tuner en dessous, ensuite les boucles d'effets, entre les entrées/sorties 5 et de 6 la boucle allant et revenant de l'ampli, puis complètement a droite la sortie pour aller a l'ampli. Un evh 5150 . En direct sans boucle ça fonctionne, mais dès que je fais les choses dans les règles de l'art avec la boucle je n'ai plus de son en branchant de la sortie out a l'ampli, et pourtant en branchant out et en touchant l'extrémité du jack devant aller a l'ampli il y a un signal...

Super switcher


A priori c'est normal.... si tu mets le jack qui va dans return de ton ampli dans la sortie jack SEND à droite du la boucle 5 (il y a un SEND et RETURN l'un au dessus de l'autre)


Le send du switcher dans le send de l'ampli et le return du switcher au return de l'ampli, jusque là j'ai bon n'est ce pas ?


j'ai édité& mon précédent message.
non c'est pas bon.
le SEND du EHX va dans l'input de l'ampli.
Le Return du EHX va dans le SEND de l'ampli.
Le OUT du EHX va dans le RETURN de l'ampli.
TheSoulsRemain
d402 a écrit :
Il y a un schéma dans ma réponse pour le branchement en 4 câbles!
https://muzikercdn.com/uploads(...)0.JPG



oui tu l'as même mis dans ton premier post.
Les liens intéressants :

La vérité sur le retubage d'un Mesa/Boogie
https://www.guitariste.com/for(...).html

La vérité sur le réglage de BIAS d'un Dual Rectifier
https://www.guitariste.com/for(...).html

La vérité sur le code couleur des tubes Mesa/Boogie
https://www.guitariste.com/for(...)52643
  • #14
  • Publié par
    nicoshred
    le 01 May 22, 14:46
Pas mieux....

Ah si eureka !!! merci pour tout
  • #15
  • Publié par
    nicoshred
    le 01 May 22, 14:55
Par contre c'est comme celà que ça fonctionne là...

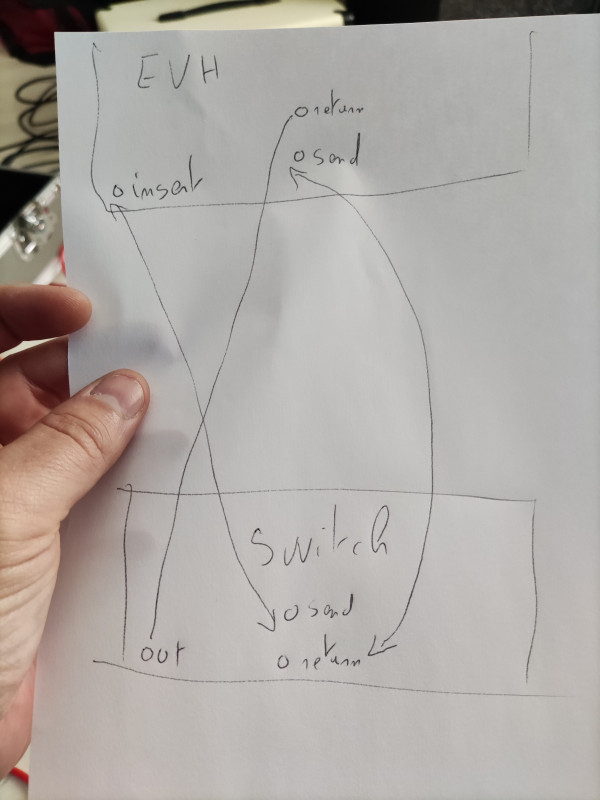

Shema
